电路习题集第二章电阻电路的等效变换第二章 日电阻电路的等效变换基本要求1.充分理解并掌握等效电路的概念。2.熟练掌握电阻的分压公式和并联电阻的分流公式。3.能熟练运用串联、并联等效电阻的公式对电阻混联电路进行化简。4.会运用电阻的三角形与星形联接相互变换的公式对电路进行化简。5.熟练掌握对含源支路的等效变换。6.能熟练掌握四种受控电源的电压电流关系，初步掌握含有受控电源的简单电路的计算。二、本章要点1.电路的等效变换YR 3IUR4UsURR2RRoRoRi(a)(b)图2—1等效电阻电路两个电路“等效”指他们对外电路的作用效果是相同的，即当电路中某一部分用其等效电路代替后，未被代替部分的电压和电流均应保持不变。如图2一1所示电路中图（b）称为图（a）的等效电路，即：U-U'I=r2.电阻串并联电路R2R11Rs1a-aoa?++ Ui-+U2+UsI1I21IstR2RRiUU(Gr)(G2)Gsbob图2—2电阻串联电路图2-3电阻并联电路1)、电阻串联电路如图2-2所示11

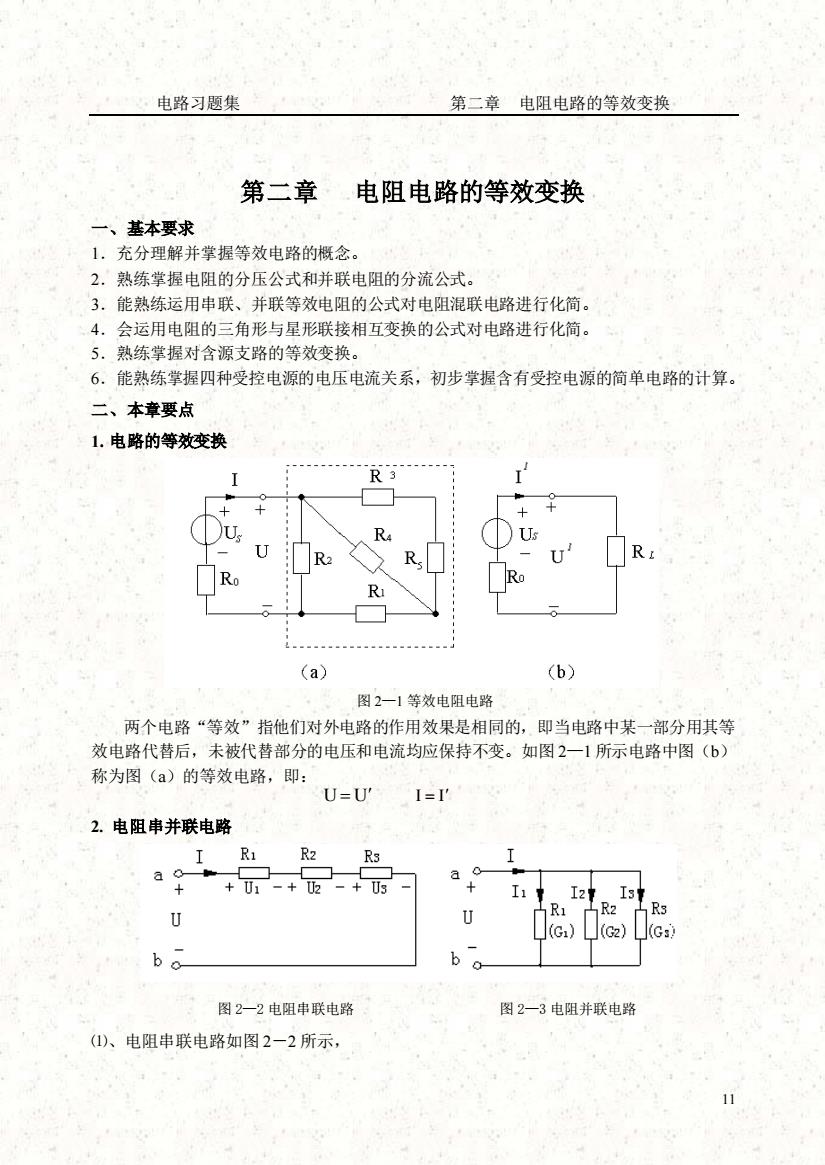

电路习题集 第二章 电阻电路的等效变换 11 第二章 电阻电路的等效变换 一、基本要求 1．充分理解并掌握等效电路的概念。 2．熟练掌握电阻的分压公式和并联电阻的分流公式。 3．能熟练运用串联、并联等效电阻的公式对电阻混联电路进行化简。 4．会运用电阻的三角形与星形联接相互变换的公式对电路进行化简。 5．熟练掌握对含源支路的等效变换。 6．能熟练掌握四种受控电源的电压电流关系，初步掌握含有受控电源的简单电路的计算。 二、本章要点 1.电路的等效变换 图 2—1 等效电阻电路 两个电路“等效”指他们对外电路的作用效果是相同的，即当电路中某一部分用其等 效电路代替后，未被代替部分的电压和电流均应保持不变。如图 2—1 所示电路中图（b） 称为图（a）的等效电路，即： U = U I = I 2. 电阻串并联电路 图 2—2 电阻串联电路 图 2—3 电阻并联电路 ⑴、电阻串联电路如图 2－2 所示
电路习题集第二章电阻电路的等效变换①当n个电阻R、R·Rn串联时：串联等效电阻等于各电阻之和。即:Reg=RI+R2+R3...R-Rk=lRu(k=1、2、m)即：各元件的电压与该元件的电阻值成正比②分压公式为U=Rea式中Reg为串联电路的等效电阻U为第k个电阻Rk上的电压，U为总电压（2）、电阻并联电路如图2一3所示当n个电阻R（或电导G）并联时：①各电阻两端的电压是同一个电压。②并联等效电导等于各电阻元件电导之和。即: G-G++G++G++G-2GE台③分流公式为I-1（1为第k条支路 G中的电流，1为GI总电流）(k1、2、3...)TR, ×R,R=④当两个电阻并联时：等效电阻有R, + R,分流公式可以写成为R,R,1111图2—4两个电阻并联电路R, +R,R, +R,3.如果能判断出电路的某一个支路中没有电流流过，可以把这条支路拿掉，即作为开路，如果能判断出电路中某两点的电位相等,则可以把这两点短路。这在电路的分析、计算中常常是很有用的。4.电阻的星形（Y）和三角形（△）连接的等效变换。(U)Y一△等效变换的公式：Y形电阻=△形相邻电阻的乘积A形电阻之和Y形电阻两两乘积之和A形电阻=-A形不相邻电阻之和=IR.当三个电阻相等时，Ry或Ra=3Ry35.含源支路的等效变换（1）当n个理想电压源串联时其可以用一个等效的理想电压源es来代替，且有12

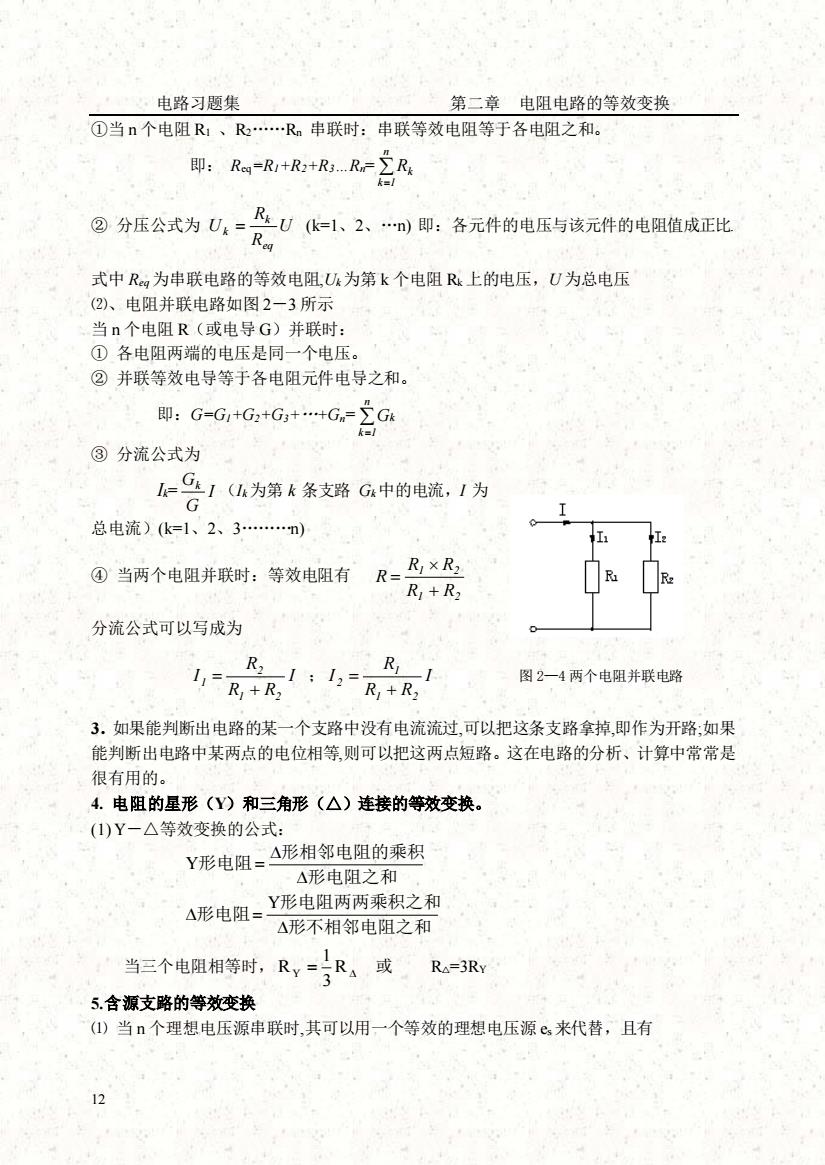

电路习题集 第二章 电阻电路的等效变换 12 ①当 n 个电阻 R1 、R2.Rn 串联时：串联等效电阻等于各电阻之和。 即： Req=R1+R2+R3.Rn= = n k 1 Rk ② 分压公式为 U R R U eq k k = (k=1、2、.n) 即：各元件的电压与该元件的电阻值成正比. 式中 Req 为串联电路的等效电阻,Uk为第 k 个电阻 Rk 上的电压，U 为总电压 ⑵、电阻并联电路如图 2－3 所示 当 n 个电阻 R（或电导 G）并联时： ① 各电阻两端的电压是同一个电压。 ② 并联等效电导等于各电阻元件电导之和。 即：G=G1+G2+G3+.+Gn= = n k 1 Gk ③ 分流公式为 Ik= I G Gk （Ik为第 k 条支路 Gk中的电流，I 为 总电流）(k=1、2、3.n) ④ 当两个电阻并联时：等效电阻有 1 2 1 2 R R R R R + = 分流公式可以写成为 I R R R I 1 2 2 1 + = ； I R R R I 1 2 1 2 + = 图 2—4 两个电阻并联电路 3．如果能判断出电路的某一个支路中没有电流流过,可以把这条支路拿掉,即作为开路;如果 能判断出电路中某两点的电位相等,则可以把这两点短路。这在电路的分析、计算中常常是 很有用的。 4. 电阻的星形（Y）和三角形（△）连接的等效变换。 (1) Y－△等效变换的公式： 形电阻之和 形相邻电阻的乘积 形电阻 Y = 形不相邻电阻之和 形电阻两两乘积之和 形电阻 = 当三个电阻相等时， = R 3 1 R 或 R△=3RY 5.含源支路的等效变换 ⑴ 当 n 个理想电压源串联时,其可以用一个等效的理想电压源 es 来代替，且有
电路习题集第二章电阻电路的等效变换ees=esl+es2+nk=l（2）当n个理想电流源并联时其可以用一个等效的理想电流源i.来代替，且有-Zii, =is +is2 +..+isnk=1（3）当若于个实际电压源串联时可以简化成一个等效的电压源，其等效的电压源电压等于各个电压源的电压的代数和，而其等效内阻等于各个电压源的内阻之和，且有1R-RI+R+.+Rn-2Resesi+es2+......+esnk=1=（4）当若干个实际电流源并联时，可以简化成一个等效的电流源，其等效的电流源电流等于各个电流源的电流代数和，而其等效的内电导等于各个电流源的内导之和，且有ZGkG=Gj+G2+...+Gn=i, =isi +is2 +..+isn台（5）当若干个实际电流源串联时，应当先把它们变换成电压源，然后进行简化。（6）当若干个实际电压源并联时，应当先把它们变换成电流源，然后进行简化。(7)理想电压源和理想电流源不能进行等效变换6.受控电源（非独立电源）受控电源是一种非独立电源，其电压和电流与控制它的电压和电流成正比地变化。在分析电路中，对受控原的处理与独立源并无原则区别，唯一要注意的是在对含有受控源的电路进行化简时，必须要注意保留控制量所在的支路。120 Q三、典型例题例2-1试求图2—5所示电路的等效电阻Rab1200a解：从图可见，80Q两端被短接，即电阻值为零。120Q120Q的三个电阻互相并联，然后与60Q的电阻串联，80Q故ab两端的等效电阻为：60Qbo Rs-0+↓×120-1003例2一2试求图2一6所示电路的等效电阻Rab图2—5例2-1 图解：从电路图可见是个平衡电桥，cd两个点电位相等，可视为短路或开路。则202202c当cd短路时：Rab=（20/20）+(60//60)=40Q7a202202当cd开路时：Rab=（20+60）//(20+60)=40260%X60可见：当cd等电位点的时候，将cd点开路或短路处6026026理对电路无任何影响。d图2—6例2-2图13

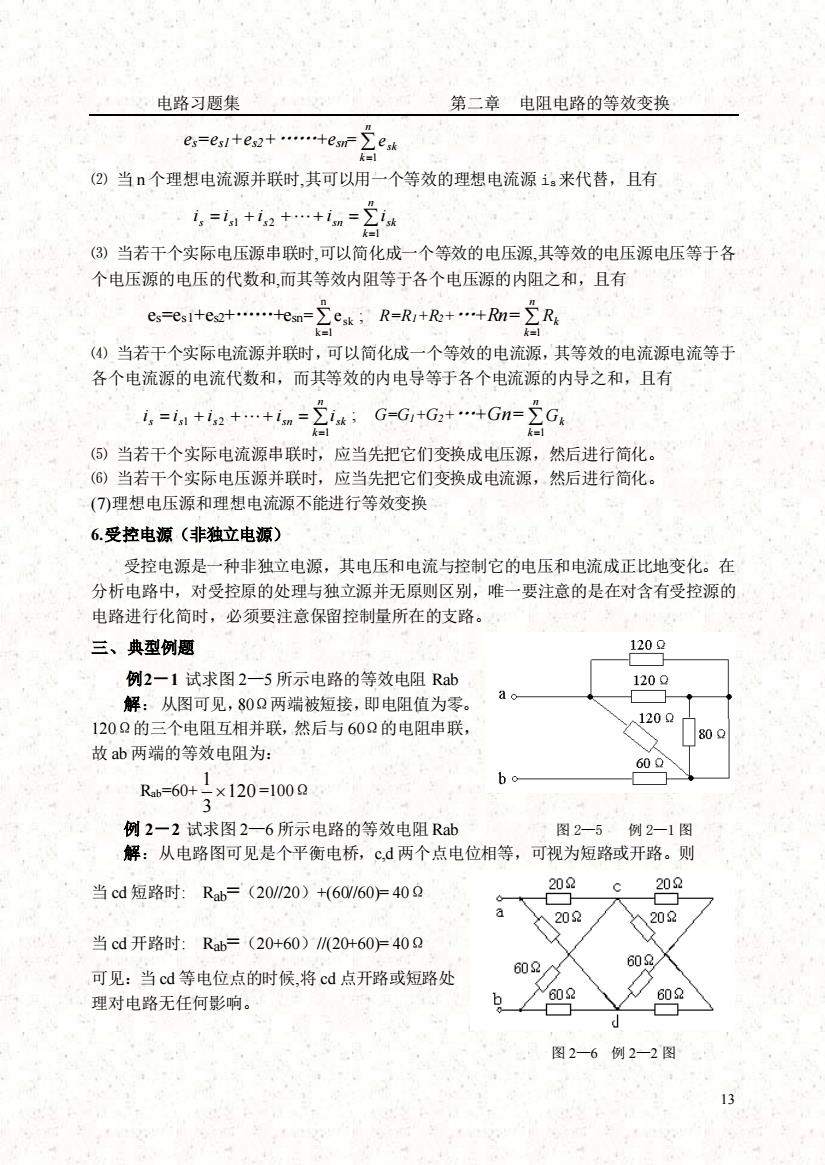

电路习题集 第二章 电阻电路的等效变换 13 es=es1+es2+.+esn= = n k sk e 1 ⑵ 当 n 个理想电流源并联时,其可以用一个等效的理想电流源 is来代替，且有 = = + + + = n k s s s sn sk i i i i i 1 1 2 ⑶ 当若干个实际电压源串联时,可以简化成一个等效的电压源,其等效的电压源电压等于各 个电压源的电压的代数和,而其等效内阻等于各个电压源的内阻之和，且有 es=es1+es2+.+esn= = n k 1 sk e ; R=R1+R2+.+Rn= = n k Rk 1 ⑷ 当若干个实际电流源并联时，可以简化成一个等效的电流源，其等效的电流源电流等于 各个电流源的电流代数和，而其等效的内电导等于各个电流源的内导之和，且有 = = + + + = n k s s s sn sk i i i i i 1 1 2 ; G=G1+G2+.+Gn= = n k Gk 1 ⑸ 当若干个实际电流源串联时，应当先把它们变换成电压源，然后进行简化。 ⑹ 当若干个实际电压源并联时，应当先把它们变换成电流源，然后进行简化。 (7)理想电压源和理想电流源不能进行等效变换 6.受控电源（非独立电源） 受控电源是一种非独立电源，其电压和电流与控制它的电压和电流成正比地变化。在 分析电路中，对受控原的处理与独立源并无原则区别，唯一要注意的是在对含有受控源的 电路进行化简时，必须要注意保留控制量所在的支路。 三、典型例题 例2－1 试求图 2—5 所示电路的等效电阻 Rab 解：从图可见，80Ω两端被短接，即电阻值为零。 120Ω的三个电阻互相并联，然后与 60Ω的电阻串联， 故 ab 两端的等效电阻为： Rab=60+ 120 3 1 =100Ω 例 2－2 试求图 2—6 所示电路的等效电阻 Rab 图 2—5 例 2—1 图 解：从电路图可见是个平衡电桥，c,d 两个点电位相等，可视为短路或开路。则 当 cd 短路时: Rab=（20//20）+(60//60)= 40Ω 当 cd 开路时: Rab=（20+60）//(20+60)= 40Ω 可见：当 cd 等电位点的时候,将 cd 点开路或短路处 理对电路无任何影响。 图 2—6 例 2—2 图
电路习题集第二章电阻电路的等效变换例2-3试求图2—7所示电路的等效电阻Rab。10220206aa~20210270102102102302302O60 .2607(a)(b)图 2—7 例2—3图解：先把10Q的三个电阻进行Y一A等效变换，作出图2一6（a）的等效电路如图2一6（b）所示，其中的30Q电阻是由Y一△等效变换而来的，即：R=3Ry=3×10=30Q再计算Rab：Rab=(10/30)//［（20//30）+（30//60）］=6.075QRab=6.075Q例2一4如图2-8（a）电路中，Ri=R=R3=R4=30Q，试求下列三种情况下a、b两点之间的等效电阻Rab：（1）Si和Ss闭合，其它断开：（2）S2、S3和Ss闭合，其它断开：（3）SL、S3和S4闭合，其它断开。S4S2R1R2R4SsR:ofSsS1(a)R2R4R1Rs0S1(b)fR1a93R上(c)(d)图2-8例2-4图14

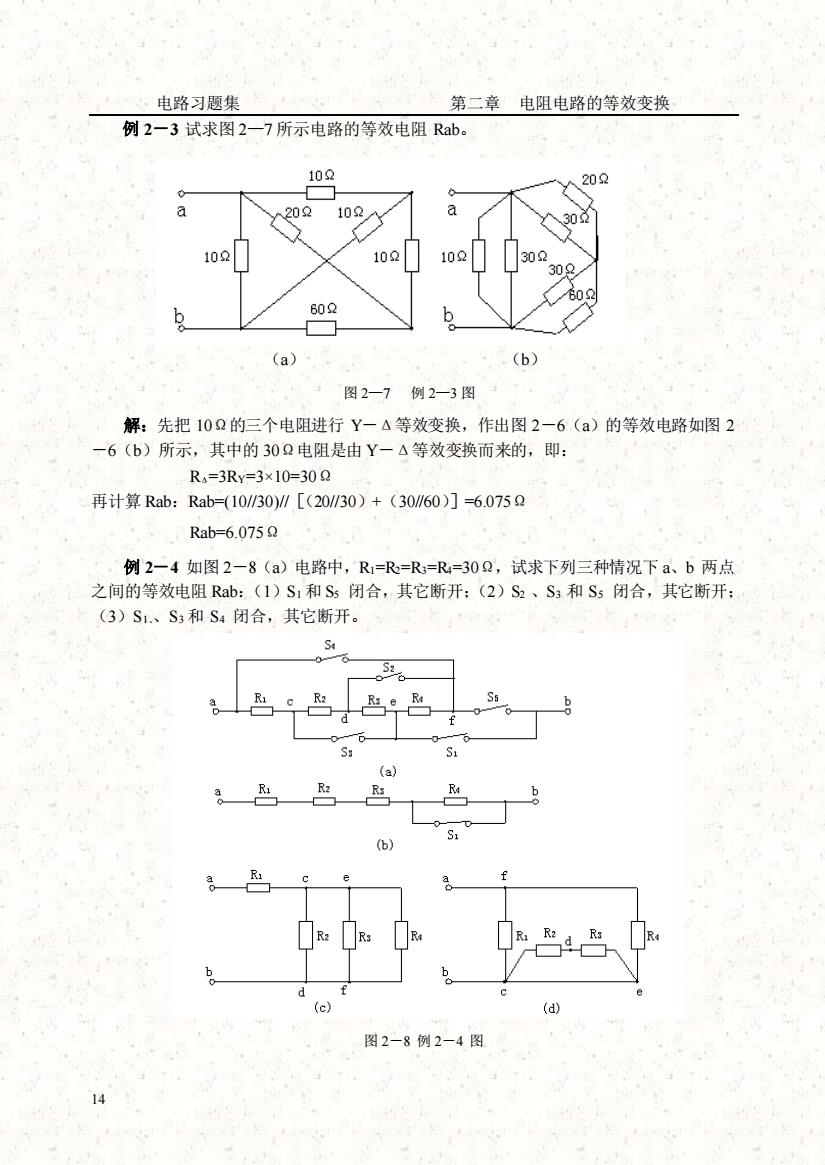

电路习题集 第二章 电阻电路的等效变换 14 例 2－3 试求图 2—7 所示电路的等效电阻 Rab。 （a） （b） 图 2—7 例 2—3 图 解：先把 10Ω的三个电阻进行 Y－Δ等效变换，作出图 2－6（a）的等效电路如图 2 －6（b）所示，其中的 30Ω电阻是由 Y－Δ等效变换而来的，即： RΔ=3RY=3×10=30Ω 再计算 Rab：Rab=(10//30)//［（20//30）+（30//60）］=6.075Ω Rab=6.075Ω 例 2－4 如图 2－8（a）电路中，R1=R2=R3=R4=30Ω，试求下列三种情况下 a、b 两点 之间的等效电阻 Rab：（1）S1 和 S5 闭合，其它断开；（2）S2 、S3 和 S5 闭合，其它断开； （3）S1、S3 和 S4 闭合，其它断开。 图 2－8 例 2－4 图
电路习题集第二章电阻电路的等效变换解：根据开关打开和闭合情况，适当改画电路进行分析。（1）根据题意，当Sl、Ss闭合时，电路图可改画成如图2一8（b）所示，可见R4被短接，等效电阻Rab为：Rab=Ri+R2+R3=30+30+30=90Q（2）当S2、S3.、Ss闭合时，电路图可改画成如图2一6（c）所示，这相当于R2.、R、R4三个电阻并联，所以等效电阻Rab为：1Rab=RI+(R2 //R3 // R4) =30+×30=40Q3.（3）当Si、S3.、S4闭合时，电路图可改画成如图2一8（d）所示，此时R2、R3电阻被短接，R和R4并联，等效电阻Rab为：30 ×30 =15 Q2Rab= Ri // R4= 330 + 30例2一5求图2-9所示电路的等效电路。解：等效化简中将与电压源并联的电阻元件拆除，电流源支路中串联的电阻元件置零。如图（b）所示，其余化简如图（c）、（d）、（e）所示25b(a)(b)4V2029hb(c)(d)(e)图2-9例2-5图例2一6求图2-10所示电路的等效电路。解：在图(a)电路中，根据电流源特性3A电流源与6V电压源的串联等效为一个3A的电流源如图(b)所示，然后3A与2A的电流源合并为一个5A的电流源而5A的电流源与8V的电压源的串联等效为一个5A的电流源如图（c)所示。15

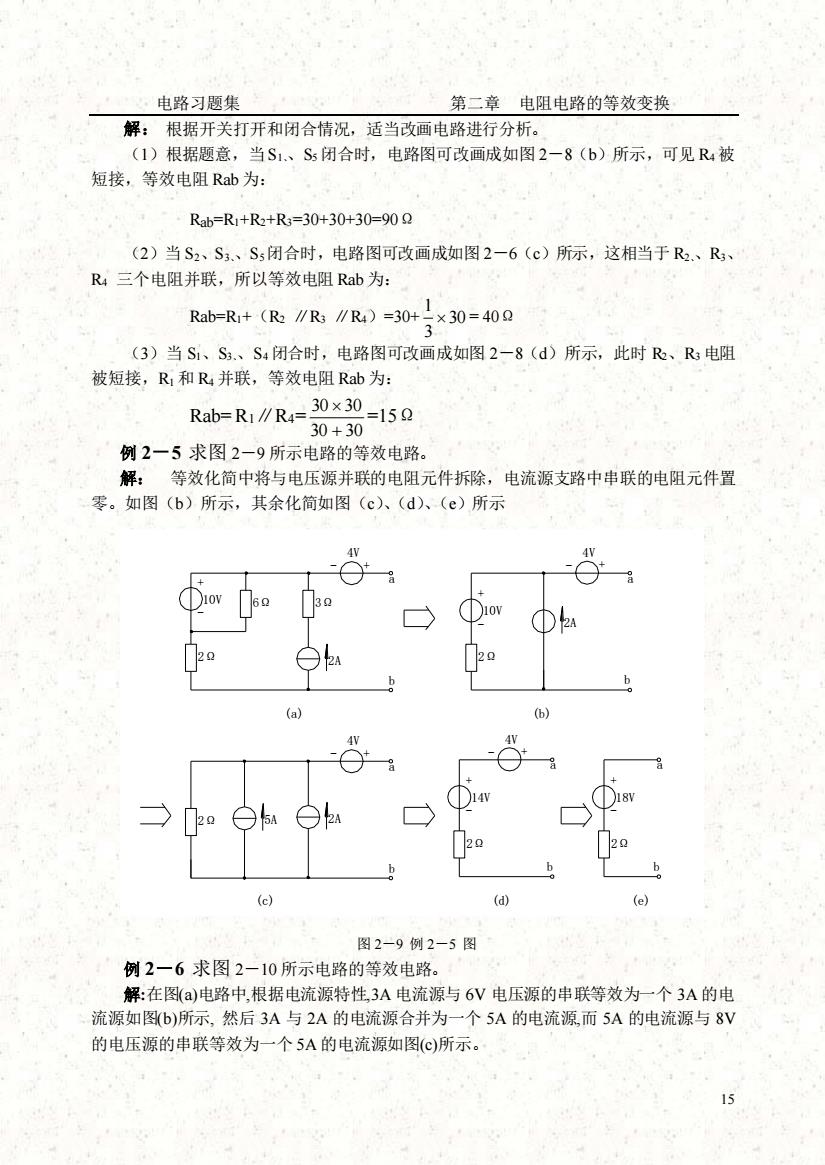

电路习题集 第二章 电阻电路的等效变换 15 解： 根据开关打开和闭合情况，适当改画电路进行分析。 （1）根据题意，当S1、S5 闭合时，电路图可改画成如图 2－8（b）所示，可见 R4 被 短接，等效电阻 Rab 为： Rab=R1+R2+R3=30+30+30=90Ω （2）当 S2、S3、S5闭合时，电路图可改画成如图 2－6（c）所示，这相当于 R2、R3、 R4 三个电阻并联，所以等效电阻 Rab 为： Rab=R1+（R2 ∥R3 ∥R4）=30+ 30 3 1 = 40Ω （3）当 S1、S3、S4 闭合时，电路图可改画成如图 2－8（d）所示，此时 R2、R3 电阻 被短接，R1 和 R4 并联，等效电阻 Rab 为： Rab= R1∥R4= 30 30 30 30 + =15Ω 例 2－5 求图 2－9 所示电路的等效电路。 解： 等效化简中将与电压源并联的电阻元件拆除，电流源支路中串联的电阻元件置 零。如图（b）所示，其余化简如图（c）、（d）、（e）所示 + - 10V 2Ω 6Ω 2A 3Ω - + 4V a b - 2Ω 2A b + 10V - 4V + a 2Ω 2A b - 4V + a 5A 14V 2Ω - b + - + 4V a + 2Ω - b 18V a (a) (b) (c) (d) (e) 图 2－9 例 2－5 图 例 2－6 求图 2－10 所示电路的等效电路。 解:在图(a)电路中,根据电流源特性,3A 电流源与 6V 电压源的串联等效为一个 3A 的电 流源如图(b)所示, 然后 3A 与 2A 的电流源合并为一个 5A 的电流源,而 5A 的电流源与 8V 的电压源的串联等效为一个 5A 的电流源如图(c)所示
