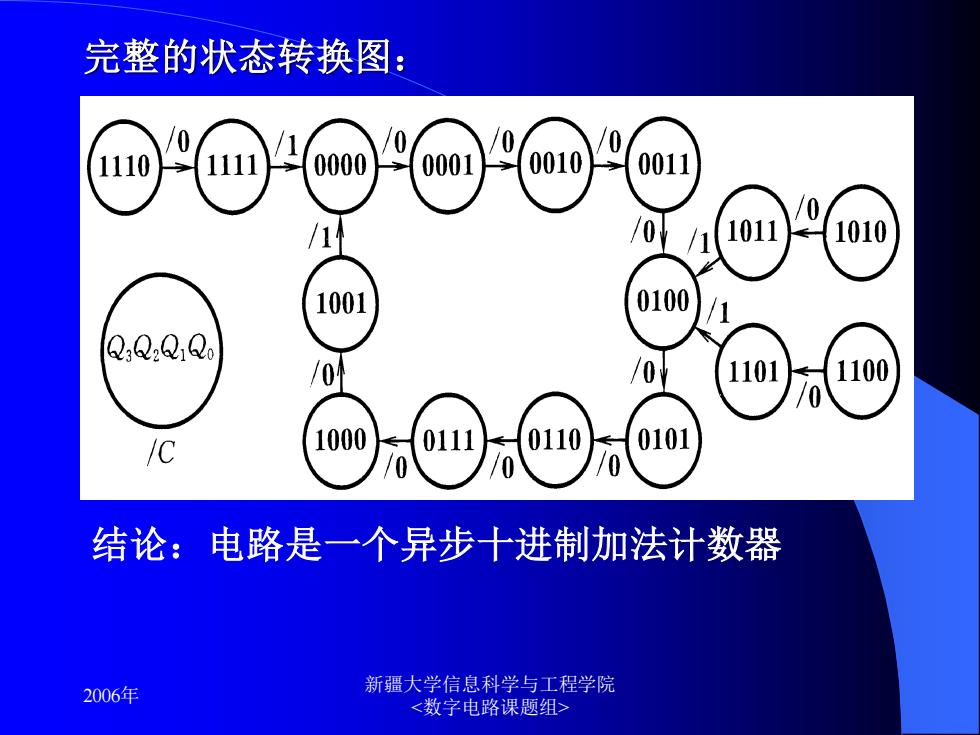

完整的状态转换图： 1110 0000 0001 0010 0011 /0 10 1011 1010 1001 0100 Q:Q:Q:Q. /0 /0 1101 100 1000 0110 0101 结论：电路是一个异步十进制加法计数器 2006年 新疆大学信息科学与工程学院 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 完整的状态转换图： 结论：电路是一个异步十进制加法计数器

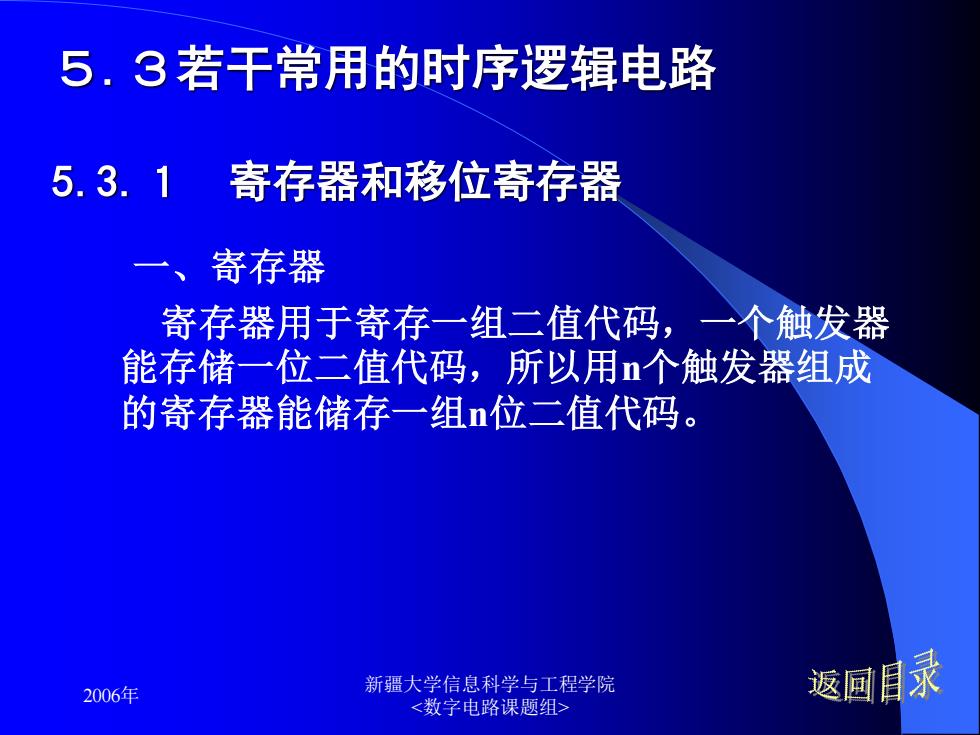

5.3若干常用的时序逻辑电路 5.3.1寄存器和移位寄存器 一、寄存器 寄存器用于寄存一组二值代码，一个触发器 能存储一位二值代码，所以用个触发器组成 的寄存器能储存一组n位二值代码。 2006年 新疆大学信息科学与工程学院 <数字电路课题组 返回目录
2006年 新疆大学信息科学与工程学院 <数字电路课题组> ５.３若干常用的时序逻辑电路 5.3.１ 寄存器和移位寄存器 一、寄存器 寄存器用于寄存一组二值代码，一个触发器 能存储一位二值代码，所以用n个触发器组成 的寄存器能储存一组n位二值代码
图示是由边沿D触发器组成的4位寄存器74LS175的逻 辑电路图，其输出状态仅取决于CP上升沿到达时刻的 输入状态。 D Qo D Q. Qo R Q。 ID Q D 1D >C1 CPA C1 D. D2 1D >C1 1D Q: CP R Q: CPB- C1 Q; 2006年 新疆大学信息科学与工程学院 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 图示是由边沿D触发器组成的4位寄存器74LS175的逻 辑电路图，其输出状态仅取决于CP上升沿到达时刻的 输入状态

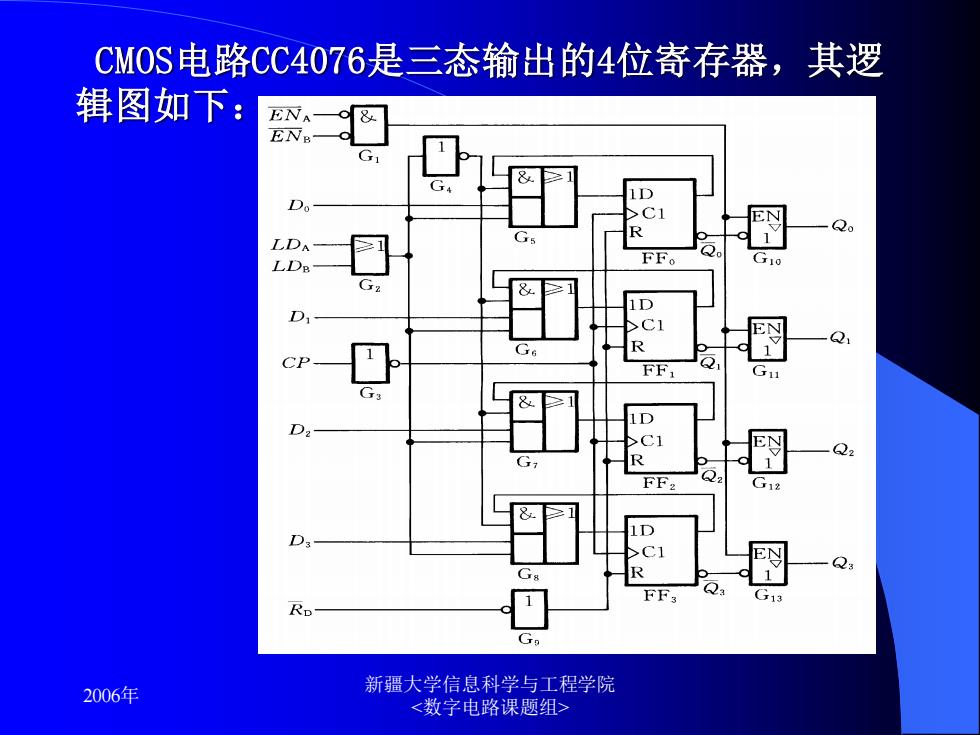

CM0S电路CC4076是三态输出的4位寄存器，其逻 辑图如下： EN 8& G 1D D >C1 EN 个 Q LDA FFo G10 D 1 36 FF G3 FF2 G12 1 13 RD 2006年 新疆大学信息科学与工程学院 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> CMOS电路CC4076是三态输出的4位寄存器，其逻 辑图如下：

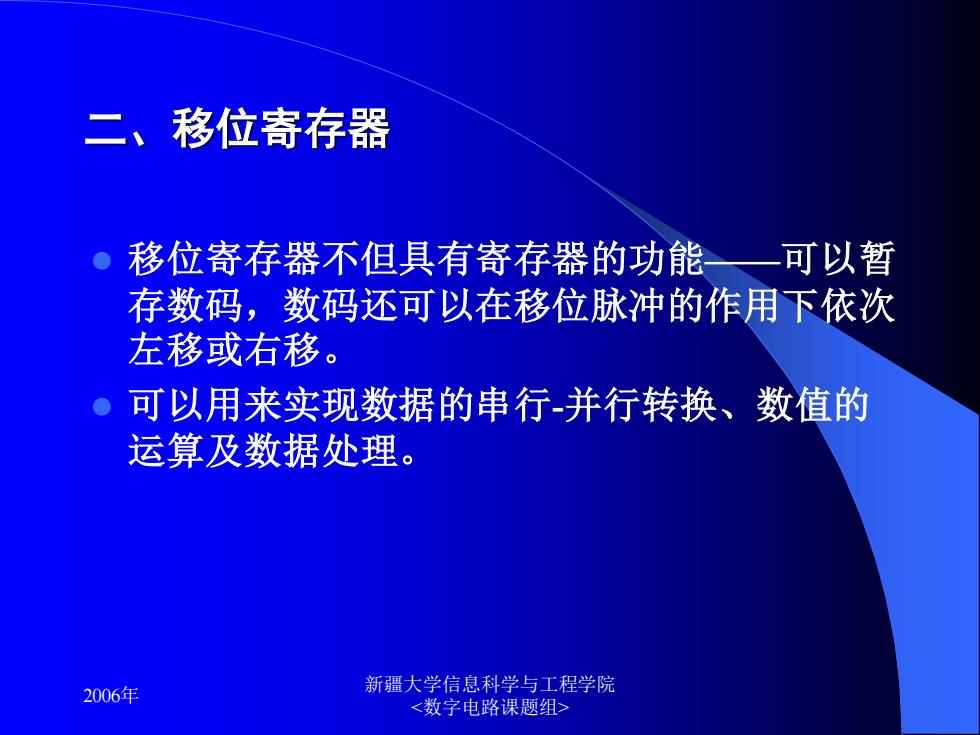

二、移位寄存器 移位寄存器不但具有寄存器的功能 可以暂 存数码，数码还可以在移位脉冲的作用下依次 左移或右移。 可以用来实现数据的串行-并行转换、数值的 运算及数据处理。 2006年 新疆大学信息科学与工程学院 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 二、移位寄存器 ⚫ 移位寄存器不但具有寄存器的功能——可以暂 存数码，数码还可以在移位脉冲的作用下依次 左移或右移。 ⚫ 可以用来实现数据的串行-并行转换、数值的 运算及数据处理
