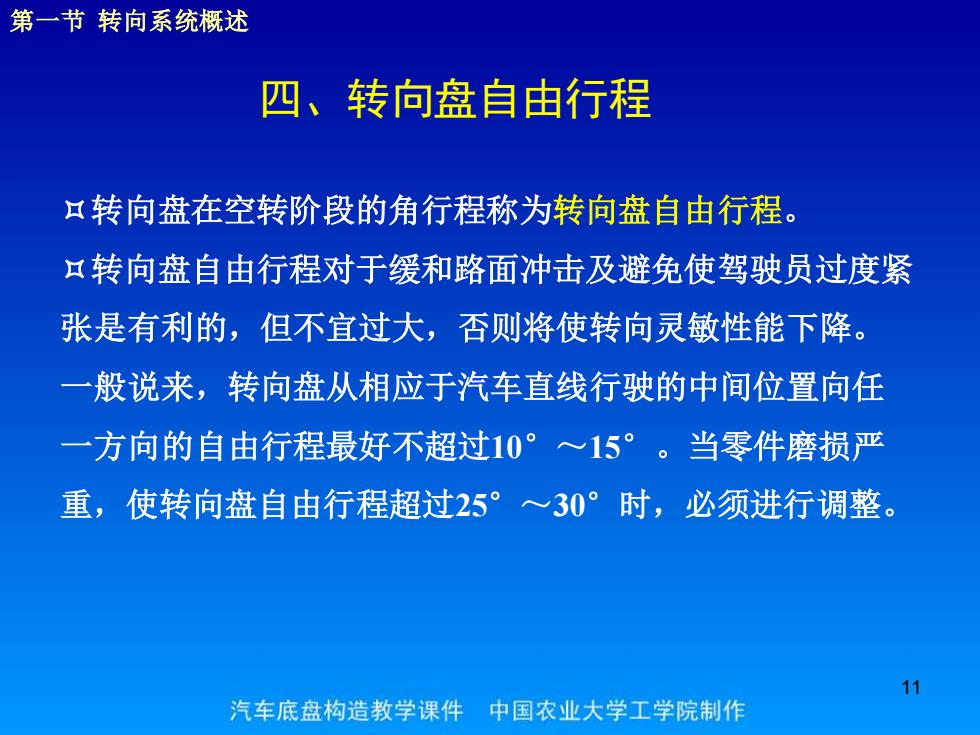

第一节转向系统概述 四、转向盘自由行程 口转向盘在空转阶段的角行程称为转向盘自由行程。 口转向盘自由行程对于缓和路面冲击及避免使驾驶员过度紧 张是有利的，但不宜过大，否则将使转向灵敏性能下降。 一般说来，转向盘从相应于汽车直线行驶的中间位置向任 一方向的自由行程最好不超过10°15°。当零件磨损严 重，使转向盘自由行程超过25°~30°时，必须进行调整。 14 汽车底盘构造教学课件中国农业大学工学院制作
11 四、转向盘自由行程 转向盘在空转阶段的角行程称为转向盘自由行程。 转向盘自由行程对于缓和路面冲击及避免使驾驶员过度紧 张是有利的，但不宜过大，否则将使转向灵敏性能下降。 一般说来，转向盘从相应于汽车直线行驶的中间位置向任 一方向的自由行程最好不超过10° ～15°。当零件磨损严 重，使转向盘自由行程超过25° ～30°时，必须进行调整。 第一节 转向系统概述

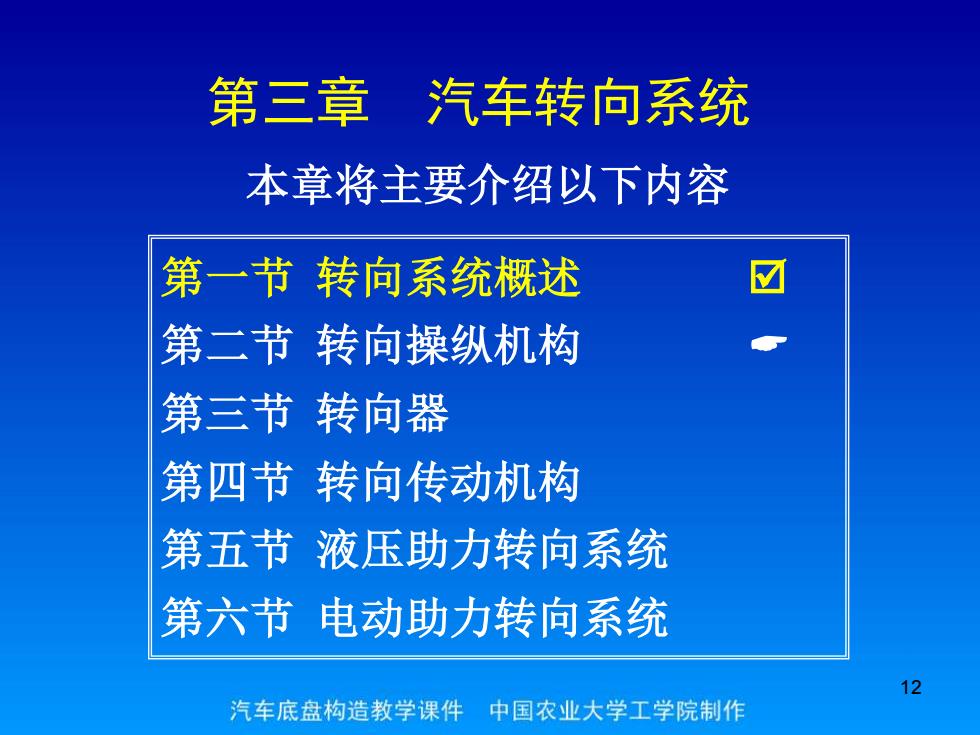

第三章汽车转向系统 本章将主要介绍以下内容 第一节转向系统概述 ☑ 第二节转向操纵机构 第三节转向器 第四节转向传动机构 第五节液压助力转向系统 第六节电动助力转向系统 12 汽车底盘构造教学课件 中国农业大学工学院制作
12 第一节 转向系统概述 第二节 转向操纵机构 第三节 转向器 第四节 转向传动机构 第五节 液压助力转向系统 第六节 电动助力转向系统 本章将主要介绍以下内容 第三章 汽车转向系统

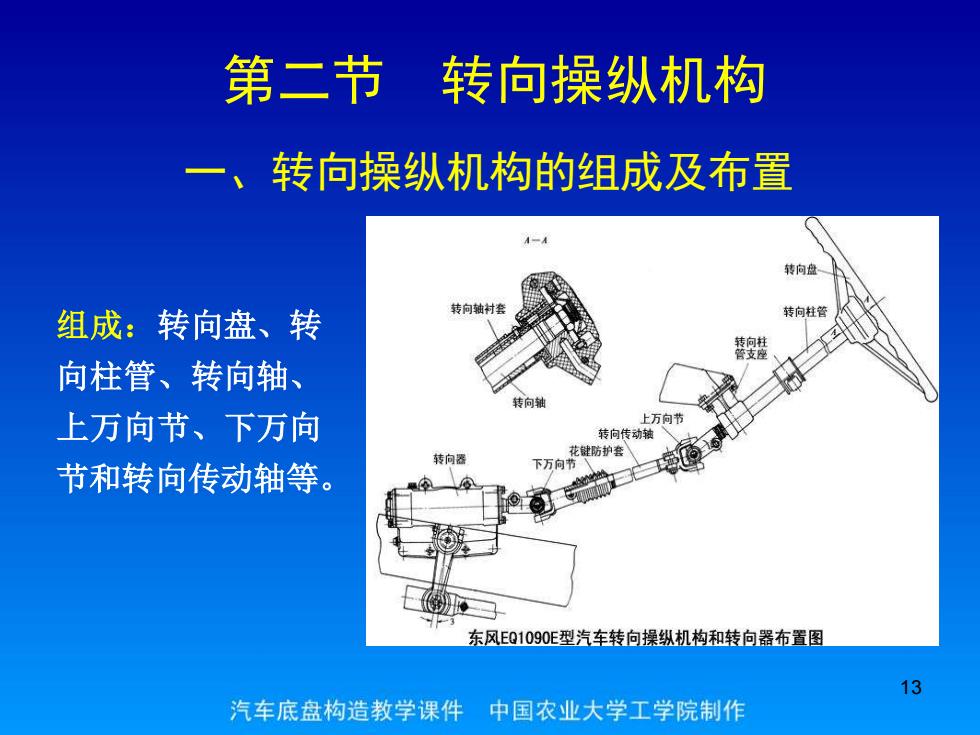

第二节 转向操纵机构 一、转向操纵机构的组成及布置 转向盘 组成：转向盘、转 转向轴村套 转向柱管 向柱管、转向轴、 上万向节、下万向 上万向 转向传动轴 转向 花键防护套 节和转向传动轴等。 下万向 东风EQ1090E型汽车转向操纵机构和转向器布置图 13 汽车底盘构造教学课件中国农业大学工学院制作
13 一、转向操纵机构的组成及布置 组成：转向盘、转 向柱管、转向轴、 上万向节、下万向 节和转向传动轴等。 第二节 转向操纵机构

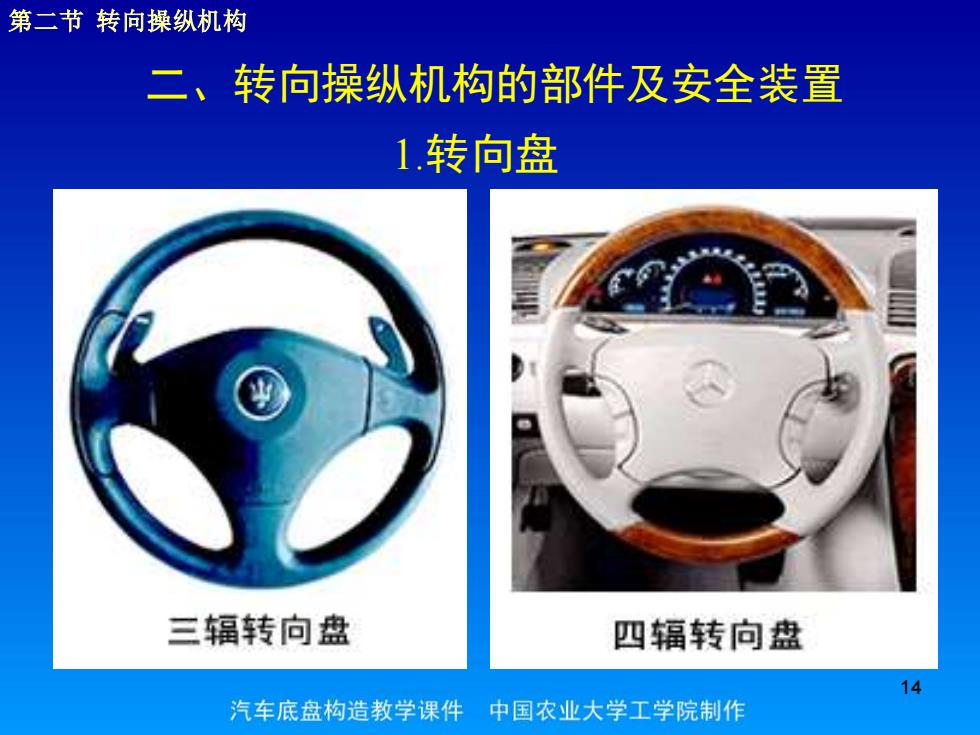

第二节转向操纵机构 二、转向操纵机构的部件及安全装置 1转向盘 三辐转向盘 四辐转向盘 14 汽车底盘构造教学课件中国农业大学工学院制作
14 二、转向操纵机构的部件及安全装置 1.转向盘 第二节 转向操纵机构

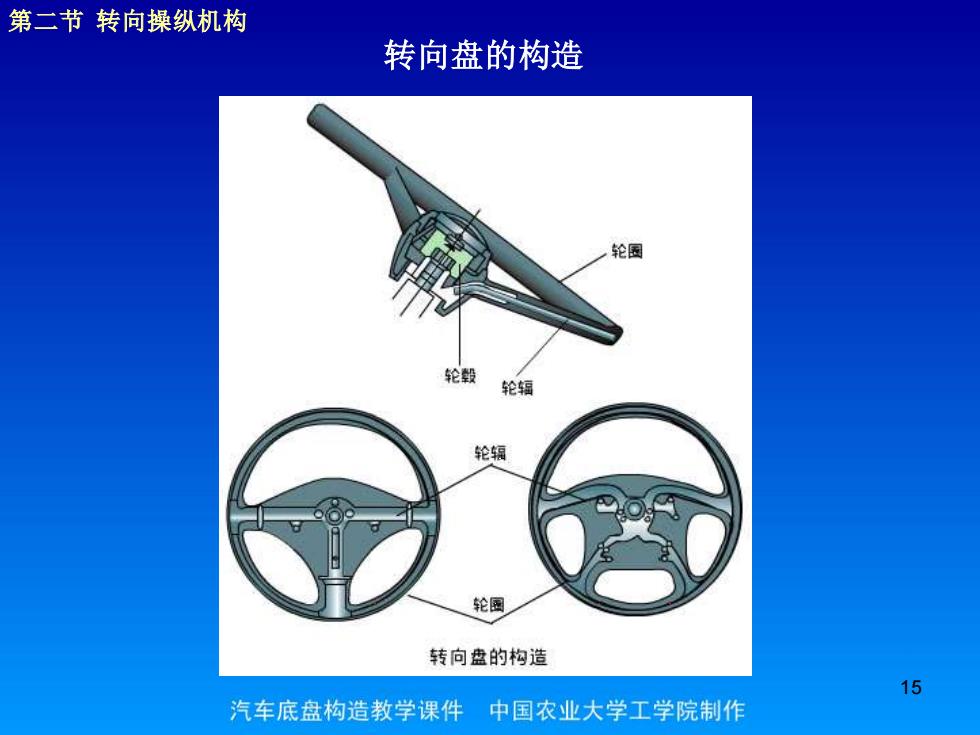

第二节转向操纵机构 转向盘的构造 轮国 轮毂 轮辐 轮辐 轮园 转向盘的构造 15 汽车底盘构造教学课件中国农业大学工学院制作
15 转向盘的构造 第二节 转向操纵机构
