《汽车底盘构造》课程教学大纲 Automotive Chassis Construction

汽车底盘构造 Automotive Chassis Construction 一理程概况 果程编号：07111510 课程总学时：40（其中，讲课28，实验0，上机0，实习12，课外学时0） 课程学分：2.5 课程分类：必修 开设学期：春 开课单位：工学院车辆与交通工程系 适用专业：车辆工程 所需先修课：画法几何与技术制图基础、机械制图与C八D基础、机械原理、机械设计、液压与气压 技术 课程负责人：张红 二、内容简介 汽车底盘构造是车辆工程和交通运输工程的必修主干专业课程。本课程主要介绍汽车底盘的基本 组成，传动系统、行驶系统、转向系统和制动系统的功用、基本构造、工作原理、工作过程、结构 特点及调整环节；介绍汽车主要部件结构构成的思路及基本方法等。在本课程的学习过程中，将会 综合应用基础课程所学知识，有助于提高学生应用基础知识解决实际问题的能力。通过本课程的学 习，学生将会掌握汽车机械部分的构成。在学习过程中不仅可以培养学生将汽车零部件实物与装配 图相互联系起来的思维能力，即阅读装配图的能力，按实物或装配图绘制结构简图的能力，而且可 以培养和提高学生对实物或装配图进行结构分析和结构比较的能力；培养学生按部件的功能和要求 构思部件结构的能力。通过课程内的拆装实习，逐步培养学生拆装的动手能力，通过整车拆装实 习，将进一步提高学生对汽车整体的认识。本课程还将培养学生理论联系实际，认真踏实的工作作 Automotive Chassis Construction is the major compulsory professional course of Vehicle Engineering and Communication and Transportation Engineering.This course introduces the basic components of automotive chassis,and the function,the basic structure,the working principle,the working process,the structural characteristics and adjusted links of transmission system,traveling system,steering system and braking system.And it also introduces the basic ideas and methods of the main auto parts structure.During the learning process of the course,it would integrate and apply the based curriculum knowledge that can help improve the capacity of solve practical problem by the application of the basic knowledge.And In the study of this course,students would have to master the components of automotive machinery part.In the process of learning not only to cultivate students the thinking ability which is used to link the automobile parts and the assembly drawings,as the capacity of reading the assembly drawings and drawing the schematic structure, and also to cultivate and improve the capacity for analyzing the structure and the comparison between the physical parts and the assembly drawings,and cultivate the capacity for designing components structure on the function and requirements of the parts.Through practice on automobile disassembly and assemble.this would aradually nurture students dismounting manipulative ability.And it would improve the right understanding of automobile through the dismantlement practice.This course would train students to link theory with reality.and get the earnest steadfast work style

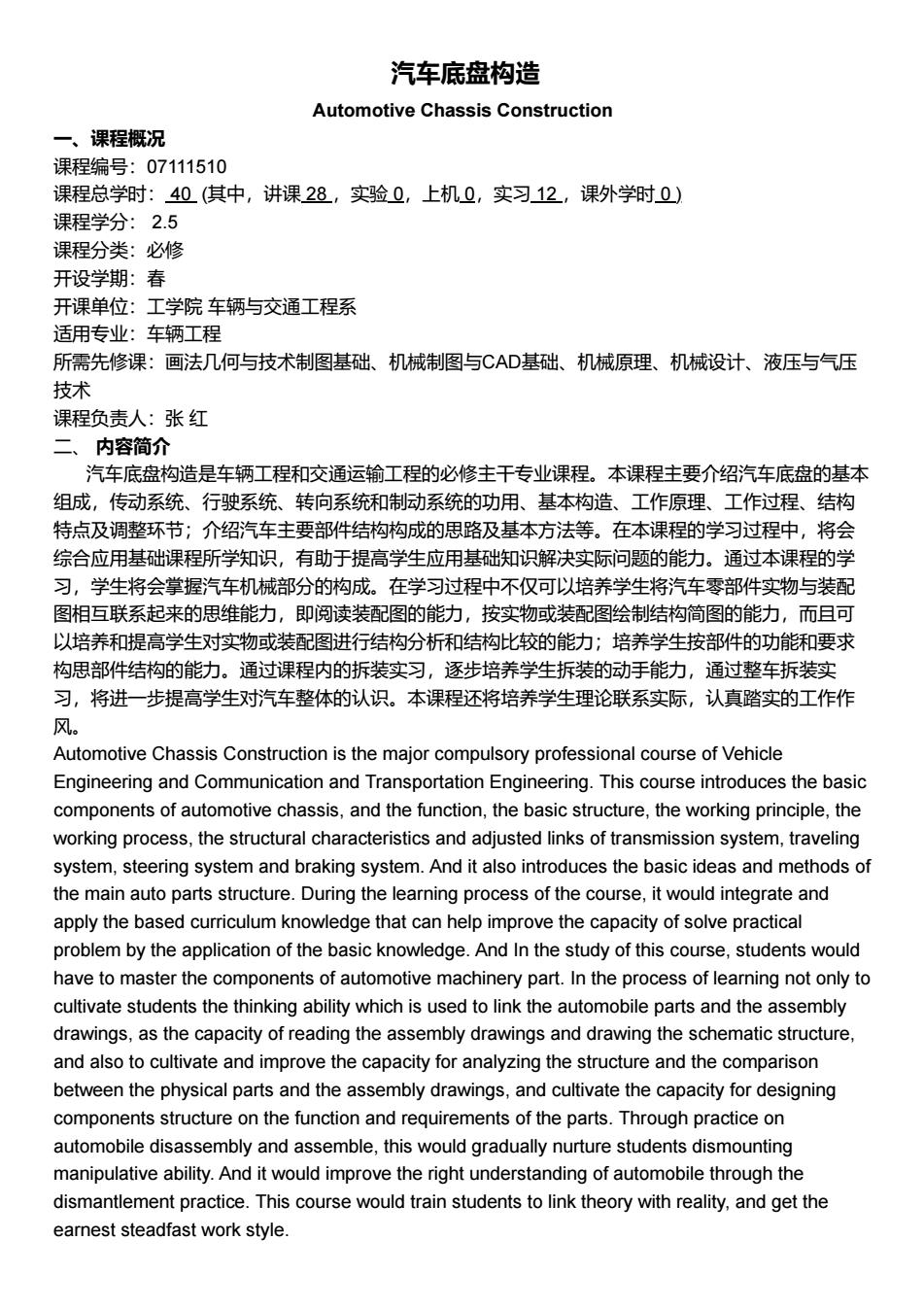

汽车底盘构造 Automotive Chassis Construction 一、课程概况 课程编号：07111510 课程总学时： 40 (其中，讲课 28 ，实验 0，上机 0，实习 12 ，课外学时 0 ) 课程学分： 2.5 课程分类：必修 开设学期：春 开课单位：工学院 车辆与交通工程系 适用专业：车辆工程 所需先修课：画法几何与技术制图基础、机械制图与CAD基础、机械原理、机械设计、液压与气压 技术 课程负责人：张 红 二、 内容简介 汽车底盘构造是车辆工程和交通运输工程的必修主干专业课程。本课程主要介绍汽车底盘的基本 组成，传动系统、行驶系统、转向系统和制动系统的功用、基本构造、工作原理、工作过程、结构 特点及调整环节；介绍汽车主要部件结构构成的思路及基本方法等。在本课程的学习过程中，将会 综合应用基础课程所学知识，有助于提高学生应用基础知识解决实际问题的能力。通过本课程的学 习，学生将会掌握汽车机械部分的构成。在学习过程中不仅可以培养学生将汽车零部件实物与装配 图相互联系起来的思维能力，即阅读装配图的能力，按实物或装配图绘制结构简图的能力，而且可 以培养和提高学生对实物或装配图进行结构分析和结构比较的能力；培养学生按部件的功能和要求 构思部件结构的能力。通过课程内的拆装实习，逐步培养学生拆装的动手能力，通过整车拆装实 习，将进一步提高学生对汽车整体的认识。本课程还将培养学生理论联系实际，认真踏实的工作作 风。 Automotive Chassis Construction is the major compulsory professional course of Vehicle Engineering and Communication and Transportation Engineering. This course introduces the basic components of automotive chassis, and the function, the basic structure, the working principle, the working process, the structural characteristics and adjusted links of transmission system, traveling system, steering system and braking system. And it also introduces the basic ideas and methods of the main auto parts structure. During the learning process of the course, it would integrate and apply the based curriculum knowledge that can help improve the capacity of solve practical problem by the application of the basic knowledge. And In the study of this course, students would have to master the components of automotive machinery part. In the process of learning not only to cultivate students the thinking ability which is used to link the automobile parts and the assembly drawings, as the capacity of reading the assembly drawings and drawing the schematic structure, and also to cultivate and improve the capacity for analyzing the structure and the comparison between the physical parts and the assembly drawings, and cultivate the capacity for designing components structure on the function and requirements of the parts. Through practice on automobile disassembly and assemble, this would gradually nurture students dismounting manipulative ability. And it would improve the right understanding of automobile through the dismantlement practice. This course would train students to link theory with reality, and get the earnest steadfast work style

三、教学大纲 1.课堂讲授部分教学内容与要求(28学时) 第一部分总论与传动系统2学时 1)内容 汽车总论：汽车功用、类型、组成及行驶原理，汽车底盘的组成及各组成部分的功用 传动系统概述：传动系统的功用、组成、类型。 2)基本要求 (1)掌握汽车的功用和组成： (2)掌握汽车底盘的组成及功用： (3)掌握传动系统的组成、各组成部分的功用及类型，掌握前置前驱动、前置后驱动、后置 后驱动、中置后驱动、四轮驱动等典型布置方式的优缺点及适用车型 第二部分汽车离合器3学时 1)内容 离合器的功用及工作原理；离合器的基本构造；压紧元件及压紧方式；从动盘结构和带 扭转减振器的从动盘，离合器的操纵机构；离合器的调整环节和调整方法。 2)基本要求 (1) 掌握离合器的功用、工作原理、组成、工作过程、构造及调整； (2) 掌握主要元件特别是从动盘的构造及结构特点： (3) 掌握操纵机构的组成及工作过程。 第三部分汽车变速器5学时 1)内容 变速器的功用、组成、类型；齿轮变速传动机构的基本变速原理、结构特点及变速传动机 构的类型；无同步器时换档过程分析；同步器结构与工作过程、工作原理分析；变速操纵机 构的组成、功用和工作原理：分动器功用、构造和工作要求简介。 简要介绍自动变速器的组成、类型、工作原理、结构特点。 2)基本要求 (1) 掌握手动变速器变速传动机构及变速操纵机构的功用及基本构造； (2) 能分析同步器的工作过程； (3) 了解分动器的功用、构造、工作要求和操纵机构特点： (4) 了解自动变速器的基本构造以及各主要部件的功用、组成和工作原理。 第四部分驱动桥4学时 1)内容 驱动桥的功用、组成和类型：主减速器的齿轮类型及其支承定位；主减速器的类型、结构 分析、调整环节和调整方法；差速器的工作原理及特性；半轴支承、桥壳结构特点。 2)基本要求 (1)掌握主减速器的基本类型、构造；齿轮的支承、定位；调整的目的、调整环节与调 整方法： (2)掌握差速器的作用、工作原理及特点； (3) 掌握半轴的支承方式，了解桥壳类型与特点， 第五部分汽车行驶系统5学时 1)内容

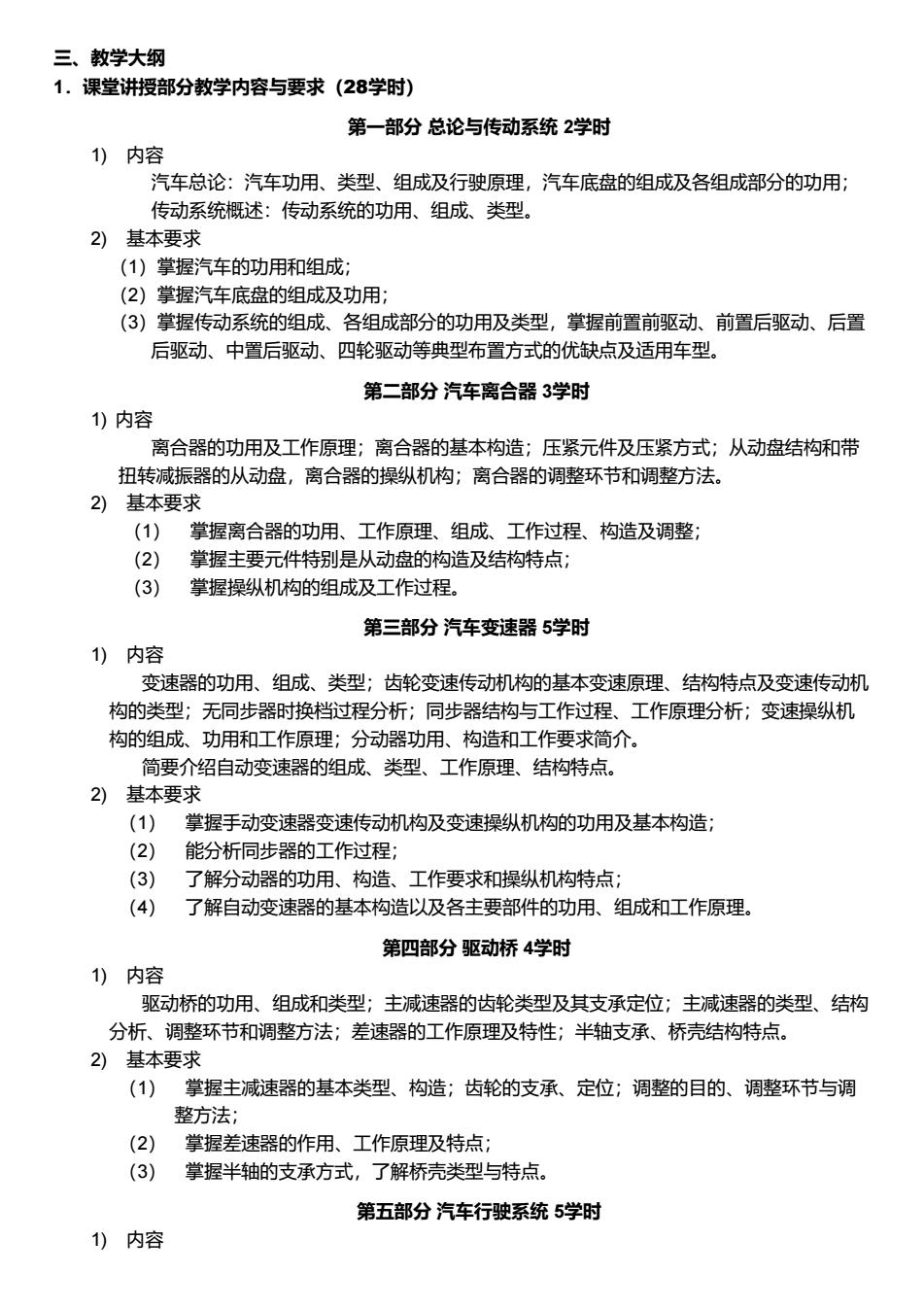

三、教学大纲 1．课堂讲授部分教学内容与要求（28学时） 第一部分 总论与传动系统 2学时 1) 内容 汽车总论：汽车功用、类型、组成及行驶原理，汽车底盘的组成及各组成部分的功用； 传动系统概述：传动系统的功用、组成、类型。 2) 基本要求 （1）掌握汽车的功用和组成； （2）掌握汽车底盘的组成及功用； （3）掌握传动系统的组成、各组成部分的功用及类型，掌握前置前驱动、前置后驱动、后置 后驱动、中置后驱动、四轮驱动等典型布置方式的优缺点及适用车型。 第二部分 汽车离合器 3学时 1) 内容 离合器的功用及工作原理；离合器的基本构造；压紧元件及压紧方式；从动盘结构和带 扭转减振器的从动盘，离合器的操纵机构；离合器的调整环节和调整方法。 2) 基本要求 （1） 掌握离合器的功用、工作原理、组成、工作过程、构造及调整； （2） 掌握主要元件特别是从动盘的构造及结构特点； （3） 掌握操纵机构的组成及工作过程。 第三部分 汽车变速器 5学时 1) 内容 变速器的功用、组成、类型；齿轮变速传动机构的基本变速原理、结构特点及变速传动机 构的类型；无同步器时换档过程分析；同步器结构与工作过程、工作原理分析；变速操纵机 构的组成、功用和工作原理；分动器功用、构造和工作要求简介。 简要介绍自动变速器的组成、类型、工作原理、结构特点。 2) 基本要求 （1） 掌握手动变速器变速传动机构及变速操纵机构的功用及基本构造； （2） 能分析同步器的工作过程； （3） 了解分动器的功用、构造、工作要求和操纵机构特点； （4） 了解自动变速器的基本构造以及各主要部件的功用、组成和工作原理。 第四部分 驱动桥 4学时 1) 内容 驱动桥的功用、组成和类型；主减速器的齿轮类型及其支承定位；主减速器的类型、结构 分析、调整环节和调整方法；差速器的工作原理及特性；半轴支承、桥壳结构特点。 2) 基本要求 （1） 掌握主减速器的基本类型、构造；齿轮的支承、定位；调整的目的、调整环节与调 整方法； （2） 掌握差速器的作用、工作原理及特点； （3） 掌握半轴的支承方式，了解桥壳类型与特点。 第五部分 汽车行驶系统 5学时 1) 内容

汽车行驶系统的功用、要求与组成：车架类型与构造；转向桥的结构与前轮定位；转向驱 动桥特点；车轮组成与代号；悬架组成、功用、类型与结构特点；减振器的工作原理及特 点；弹性元件的类型及各自的特点；各种类型的独立悬架与非独立悬架的结构与特点。 2)基本要求 (1) 了解车架类型及特点： (2) 掌握转向桥的构造、前轮定位的功用及工作原理； (3) 堂握车轮的基本组成知代号：堂握轮胎的结物与特点 (4) 掌握减振器的基本结构及工作特点： (5) 了解独立悬架类型、结构及工作特点 (6) 了解各种非独立悬架的构造与特点。 第六部分汽车转向系统4学时 1)内 转向系统的功用、正确转向的条件及转向系统组成；转向器的构造、工作原理、工作过程 与调整；转向传动机构的组成及构造；动力转向的组成及工作过程。 2)基本要求 (1) 掌握转向系统的组成及正确转向的条件： (2) 掌握转向操纵机构的组成、布置、构造及安全装置； 3) 掌握齿轮齿条式转向器、循环球式转向器和蜗杆曲柄指销式转向器的构造、工作原 理、工作过程与调整； (4) 掌握转向传动机构的组成及构造； (5) 了解转向梯形的布置特点； (6) 了解动力转向的组成及工作过程。 第七部分汽车制动系统5学时 1)内容 制动系统的功用、工作原理及系统组成：制动器结构及特点；人力制动系统、伺服制动系 统、动力制动系统的组成与工作原理和工作过程；制动力调节装置；ABS的组成和工作原 理。 2)基本要求 (1) 掌握制动系统的功用、组成及制动原理； (2) 掌握鼓式和盘式制动器的结构、特点和工作过程； (3) 掌握人力液压制动传动机构的组成、双腔制动主缸的工作过程； (4) 了解气压制动系统的基本组成；掌握典型部件特别是制动阀的工作原理与工作过 程；了解制动气室的类型、特点和工作原理； (5) 了解增压式伺服制动系统的组成；掌握真空增压器的工作原理与工作过程 (6) 了解助力伺服制动系统的组成；掌握真空助力器的工作原理与工作过程； (7) 了解ABS的组成和工作原理。 2.实验、实习部分教学内容与要求(12学时) 1)汽车总体、传动系统及离合器拆装与结构分析实习(2学时) 目的：加深对汽车总体构造、传动系统组成的理解；学会离合器拆装与结构分析方法，树立科学 态度，培养实际动手能力和协作精神

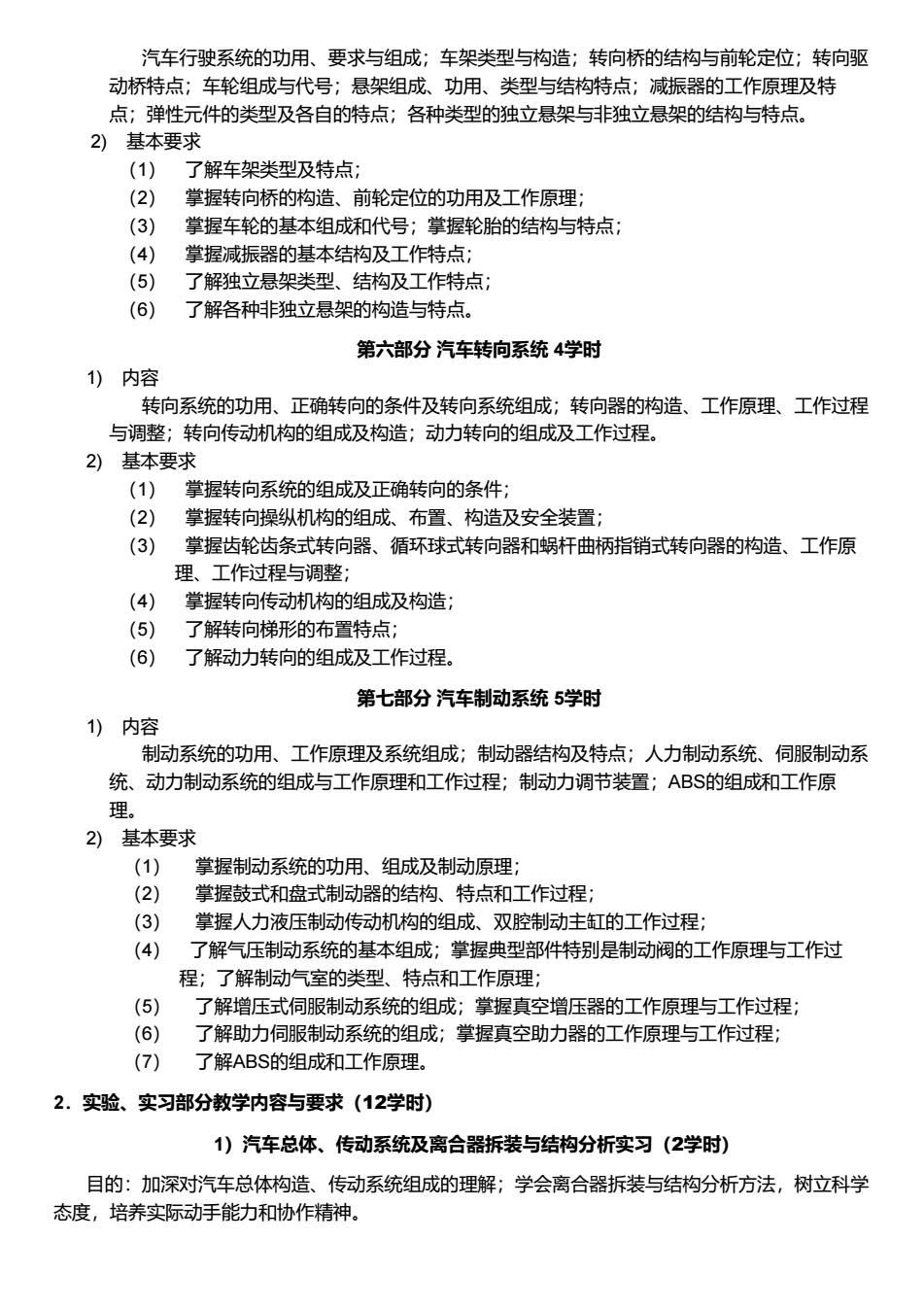

汽车行驶系统的功用、要求与组成；车架类型与构造；转向桥的结构与前轮定位；转向驱 动桥特点；车轮组成与代号；悬架组成、功用、类型与结构特点；减振器的工作原理及特 点；弹性元件的类型及各自的特点；各种类型的独立悬架与非独立悬架的结构与特点。 2) 基本要求 （1） 了解车架类型及特点； （2） 掌握转向桥的构造、前轮定位的功用及工作原理； （3） 掌握车轮的基本组成和代号；掌握轮胎的结构与特点； （4） 掌握减振器的基本结构及工作特点； （5） 了解独立悬架类型、结构及工作特点； （6） 了解各种非独立悬架的构造与特点。 第六部分 汽车转向系统 4学时 1) 内容 转向系统的功用、正确转向的条件及转向系统组成；转向器的构造、工作原理、工作过程 与调整；转向传动机构的组成及构造；动力转向的组成及工作过程。 2) 基本要求 （1） 掌握转向系统的组成及正确转向的条件； （2） 掌握转向操纵机构的组成、布置、构造及安全装置； （3） 掌握齿轮齿条式转向器、循环球式转向器和蜗杆曲柄指销式转向器的构造、工作原 理、工作过程与调整； （4） 掌握转向传动机构的组成及构造； （5） 了解转向梯形的布置特点； （6） 了解动力转向的组成及工作过程。 第七部分 汽车制动系统 5学时 1) 内容 制动系统的功用、工作原理及系统组成；制动器结构及特点；人力制动系统、伺服制动系 统、动力制动系统的组成与工作原理和工作过程；制动力调节装置；ABS的组成和工作原 理。 2) 基本要求 （1） 掌握制动系统的功用、组成及制动原理； （2） 掌握鼓式和盘式制动器的结构、特点和工作过程； （3） 掌握人力液压制动传动机构的组成、双腔制动主缸的工作过程； （4） 了解气压制动系统的基本组成；掌握典型部件特别是制动阀的工作原理与工作过 程；了解制动气室的类型、特点和工作原理； （5） 了解增压式伺服制动系统的组成；掌握真空增压器的工作原理与工作过程； （6） 了解助力伺服制动系统的组成；掌握真空助力器的工作原理与工作过程； （7） 了解ABS的组成和工作原理。 2．实验、实习部分教学内容与要求（12学时） 1）汽车总体、传动系统及离合器拆装与结构分析实习（2学时） 目的：加深对汽车总体构造、传动系统组成的理解；学会离合器拆装与结构分析方法，树立科学 态度，培养实际动手能力和协作精神

内容：(1)在整车解剖模型式了解各种汽车底盘的组成及各主要部件在整车的布置。(2)在底 盘构造模型室了解离合器的组成和典型零部件的结构特点。(3)通过拆装离合器，掌握其结构、工 作过程，了解各零部件的结构特点及其在机构中所起的作用；了解离合器的调整环节和调整方法， 要求：全班分2个小组，每个同学都要亲自动手，分工合作完成拆装工作。按实习指导书上的要 求，完成相应的作业。 2)变速器拆装与结构分折买习(2学时) 目的：加深对汽车变速器的认识：掌握变速器拆装与结构分析方法，树立科学态度，培养实际动 手能力和协作精神。 内容：在汽车底盘构造模型室通过多种变速器实物，掌握各类变速器的组成及各部分的主要功用 和结构特点；分析各种类型变速器的变速传动机构的结构特点。通过拆装变速器，掌握变速传动机 构的结构，了解轴、轴承、齿轮的布置、支承、定位方式和拆装方法。掌握惯性式同步器在变速器 中的作用、布置及结构特点。了解分动器、自动变速器的基本结构和工作特点。在整车解剖模型室 了解变速器操纵机构的组成及布置，掌握自锁、互锁、倒档锁、倒档报警结构的布置、功用、特 要求：全班分2个小组，每个同学都要亲自动手，分工合作完成拆装工作。按实习指导书上的要 求，完成相应的作业。 3)驱动桥拆装与调整实习(2学时) 目的：对汽车驱动桥的外观有直接认识，对驱动桥主减速器和差速器的支承、定位、工作原理产 生直观认识；掌握驱动桥拆装与结构分析方法。 内容：在汽车底盘构造模型室通过解剖模型了解驱动桥的组成，分析各部分的主要功用和结构特 点。通过拆装，掌握驱动桥的基本结构，了解齿轮安装、支承定位方式。了解调整原理及方法。掌 握最终传动的结构型式和特点。了解各类桥壳的结构、半轴的支承方式、转向驱动桥的结构及动力 传递特点。在整车解剖模型室，通过解剖模型进一步了解驱动桥主减速器的调整环节和调整方法。 要求：全班分2个小组，按实习指导书上的要求和步骤完成实习的各环节，完成相应的作业。 4)行驶系统实习（2学时) 目的：通过实物了解汽车行驶系统的组成和布置；掌握行驶系统结构特点和分析方法，掌握不同 类型悬架的结构特点。 内容：在汽车底盘构造模型室通过部件模型进一步认识从动桥、驱动桥、转向驱动桥的整体外观 构造，了解主销的位置及作用，了解前轮定位的主要参数。在整车解剖模型室，通过整车模型学习 掌握行驶系统的组成及各部分的主要功用和结构特点。观察并了解各类车架的结构特点：轮式车辆 前轮定位的作用、相互关系及调整环节；悬架的组成、类型及结构特点：车轮的组成及特点。 要求：全班分2个小组，按照实习指导书的要求，全面细致的对汽车行驶系统的结构进行分析和 认知，完成相应的作业。 5)转向系统实习(2学时) 目的：加深对汽车转向系统的整体认识：掌握转向系统结构特点和转向器的构造。 内容：在汽车底盘构洁模型室，利用实物摸型堂握齿轮齿条式转向器。循环球式转向器。曲柄指 销式转向器的结构、工作原理及调整环节；了解动力转向器的组成和转向控制阀的布置；在整车解 剖模型室掌握转向系统的组成及各部分的主要功用和结构特点；转向传动机构的类型及组成特点、 调整部位；动力转向的类型及结构。 要求：全班分2个小组，按实习指导书上的要求，完成实习过程和相应的作业

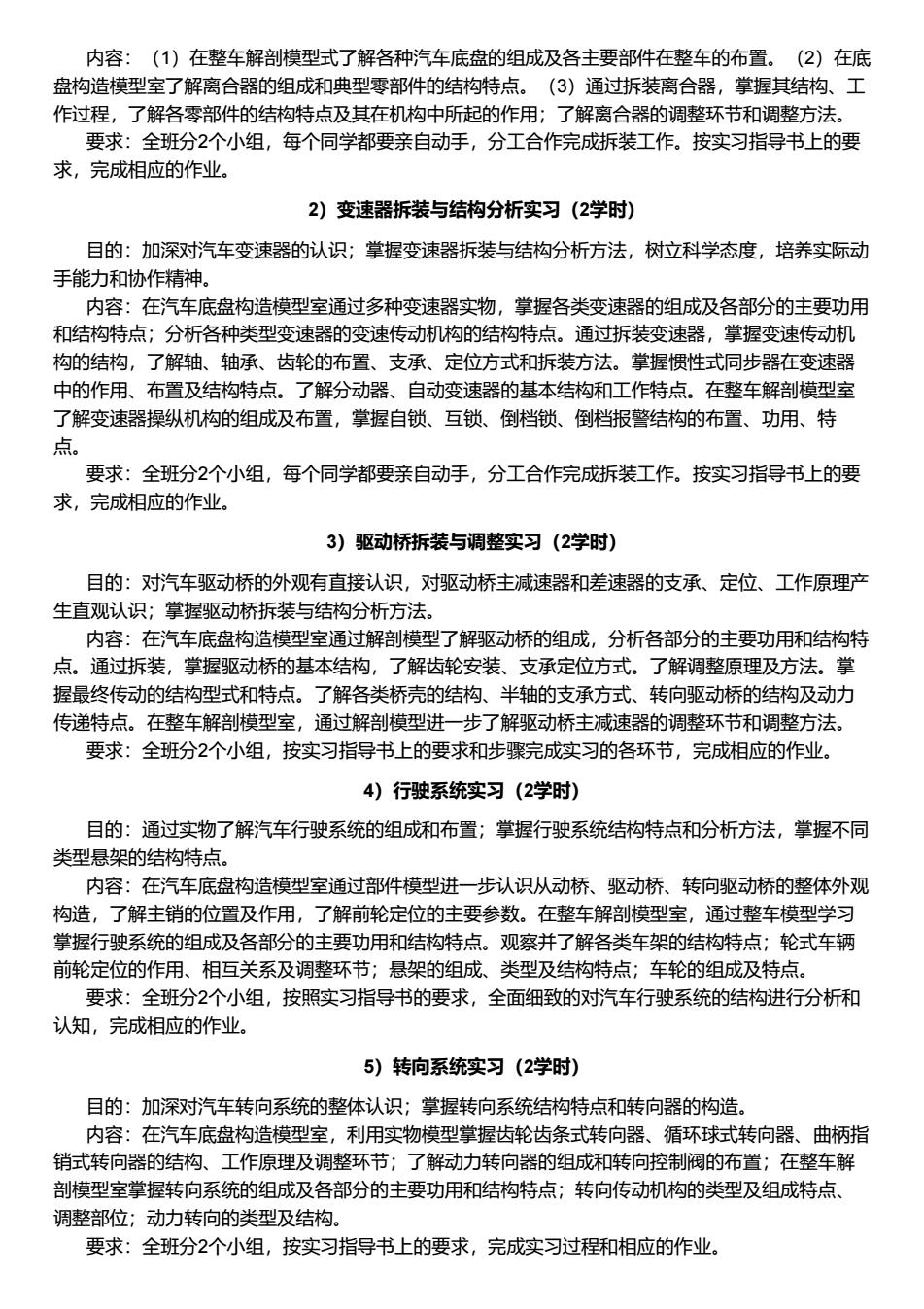

内容：（1）在整车解剖模型式了解各种汽车底盘的组成及各主要部件在整车的布置。（2）在底 盘构造模型室了解离合器的组成和典型零部件的结构特点。（3）通过拆装离合器，掌握其结构、工 作过程，了解各零部件的结构特点及其在机构中所起的作用；了解离合器的调整环节和调整方法。 要求：全班分2个小组，每个同学都要亲自动手，分工合作完成拆装工作。按实习指导书上的要 求，完成相应的作业。 2）变速器拆装与结构分析实习（2学时） 目的：加深对汽车变速器的认识；掌握变速器拆装与结构分析方法，树立科学态度，培养实际动 手能力和协作精神。 内容：在汽车底盘构造模型室通过多种变速器实物，掌握各类变速器的组成及各部分的主要功用 和结构特点；分析各种类型变速器的变速传动机构的结构特点。通过拆装变速器，掌握变速传动机 构的结构，了解轴、轴承、齿轮的布置、支承、定位方式和拆装方法。掌握惯性式同步器在变速器 中的作用、布置及结构特点。了解分动器、自动变速器的基本结构和工作特点。在整车解剖模型室 了解变速器操纵机构的组成及布置，掌握自锁、互锁、倒档锁、倒档报警结构的布置、功用、特 点。 要求：全班分2个小组，每个同学都要亲自动手，分工合作完成拆装工作。按实习指导书上的要 求，完成相应的作业。 3）驱动桥拆装与调整实习（2学时） 目的：对汽车驱动桥的外观有直接认识，对驱动桥主减速器和差速器的支承、定位、工作原理产 生直观认识；掌握驱动桥拆装与结构分析方法。 内容：在汽车底盘构造模型室通过解剖模型了解驱动桥的组成，分析各部分的主要功用和结构特 点。通过拆装，掌握驱动桥的基本结构，了解齿轮安装、支承定位方式。了解调整原理及方法。掌 握最终传动的结构型式和特点。了解各类桥壳的结构、半轴的支承方式、转向驱动桥的结构及动力 传递特点。在整车解剖模型室，通过解剖模型进一步了解驱动桥主减速器的调整环节和调整方法。 要求：全班分2个小组，按实习指导书上的要求和步骤完成实习的各环节，完成相应的作业。 4）行驶系统实习（2学时） 目的：通过实物了解汽车行驶系统的组成和布置；掌握行驶系统结构特点和分析方法，掌握不同 类型悬架的结构特点。 内容：在汽车底盘构造模型室通过部件模型进一步认识从动桥、驱动桥、转向驱动桥的整体外观 构造，了解主销的位置及作用，了解前轮定位的主要参数。在整车解剖模型室，通过整车模型学习 掌握行驶系统的组成及各部分的主要功用和结构特点。观察并了解各类车架的结构特点；轮式车辆 前轮定位的作用、相互关系及调整环节；悬架的组成、类型及结构特点；车轮的组成及特点。 要求：全班分2个小组，按照实习指导书的要求，全面细致的对汽车行驶系统的结构进行分析和 认知，完成相应的作业。 5）转向系统实习（2学时） 目的：加深对汽车转向系统的整体认识；掌握转向系统结构特点和转向器的构造。 内容：在汽车底盘构造模型室，利用实物模型掌握齿轮齿条式转向器、循环球式转向器、曲柄指 销式转向器的结构、工作原理及调整环节；了解动力转向器的组成和转向控制阀的布置；在整车解 剖模型室掌握转向系统的组成及各部分的主要功用和结构特点；转向传动机构的类型及组成特点、 调整部位；动力转向的类型及结构。 要求：全班分2个小组，按实习指导书上的要求，完成实习过程和相应的作业

6)制动系统实习(2学时) 目的：加深对汽车制动系统的认识；掌握制动系统结构和工作特点。 内容：在汽车底盘构造模型室，通过各种制动器的实物模型，掌握盘式制动器、鼓式制动器的结 构和工作原理，掌握鼓式制动器的调整环节和调整方法；掌握盘式制动器的自增力情况及工作原 理；在汽车整车解剖模型室，掌握制动系统的组成及各部分的主要功用和结构特点：制动系统各组 成元件的结构及作用；制动操纵机构的组成、布置及特点。 要求：全班分2个小组，按实习指导书上的要求，完成相应的作业。 3.教材及主要参考书 1)教材 《汽车构造》下册，吉林大学陈家瑞主编，人民交通出版社，2006年第5版，普通高等教育"十一 五“"国家级规划教材，教育部普通高等教育精品教材 中国农业大学车辆与交通工程系张红，张心弟自编《汽车底盘构造实习指导书》 2)参考书 (1)《汽车构造-底盘工程》，徐石安主编，清华大学出版社，2008.3。普通高等教育"十一 五国家级规划教材 (2)《汽车构造原理与维修应用（底盘和附件篇）》，（美）AE斯卡沃勒尔编著，王锦俞、 辛喆、王国业、张红、李淑艳、黄韶炯等翻译，机械工业出版社，2004.9 (3)《手动和自动变速器修理训练》，（美）汤姆森学习公司编，于京诺等译，机械工业出版 社，2004.10 (4)《转向、悬架和制动系统修理训练》，（美）汤姆森学习公司编，徐瑾等译，机械工业出 版社，2004.10 (5)《汽车构造与原理》下册底盘、车身，蔡兴旺主编，机械工业出版社，2004.9 （6) 《汽车构造》底盘篇，林家让主编，电子工业出版社，2004.1 (7)《汽车拆装与调整》，张朝山主编，机械工业出版社2003.5 (8) 《汽车拆卸与装配》，余金龙，程继学，沃森主编，机械工业出版社，2001.9 (9)《汽车底盘维修实训》，杨宏进主编，人民交通出版社，2003.1 4.习题作业安排 教材和实习指导书的各章均有若干习题，要求学生都要及时完成，并交教师批改。教师对学 生作业中出现的普遍性问题及时给予辅导、解答。 四、教学大纲说明 1.教学目的与课程性质、任务 汽车底盘构造车辆工程专业和交通运输工程专业的主干课程。通过本课程的系统学习，使学生掌 握有关汽车底盘构造基本理论知识，培养学生的动手能力，提高分析问题和解决问题的能力。为学 习后续课程（汽车理论、汽车设计等）奠定必要的理论基础。 2.课程主要内容、重点及深度 本课程是介绍汽车底盘构造专门知识的专业课。主要介绍汽车底盘及传动系、行驶系统、转向系 统和制动系统的功用、基本机构、工作原理、结构特点及调整环节；介绍结构构成的思路及基本方 法。培养学生将实物、装配简图相互联系起来的思维能力，即阅读装配图的能力，按实物或装配图 绘制结构简图的能力。对实物或装配图进行结构分析和结构比较的能力。培养学生按部件的功能和 要求构思部件结构的能力。通过现场实习逐步培养学生拆装的动手能力。培养学生理论联系实际， 认真踏实的工作作风。 3.教学要求与主要环节

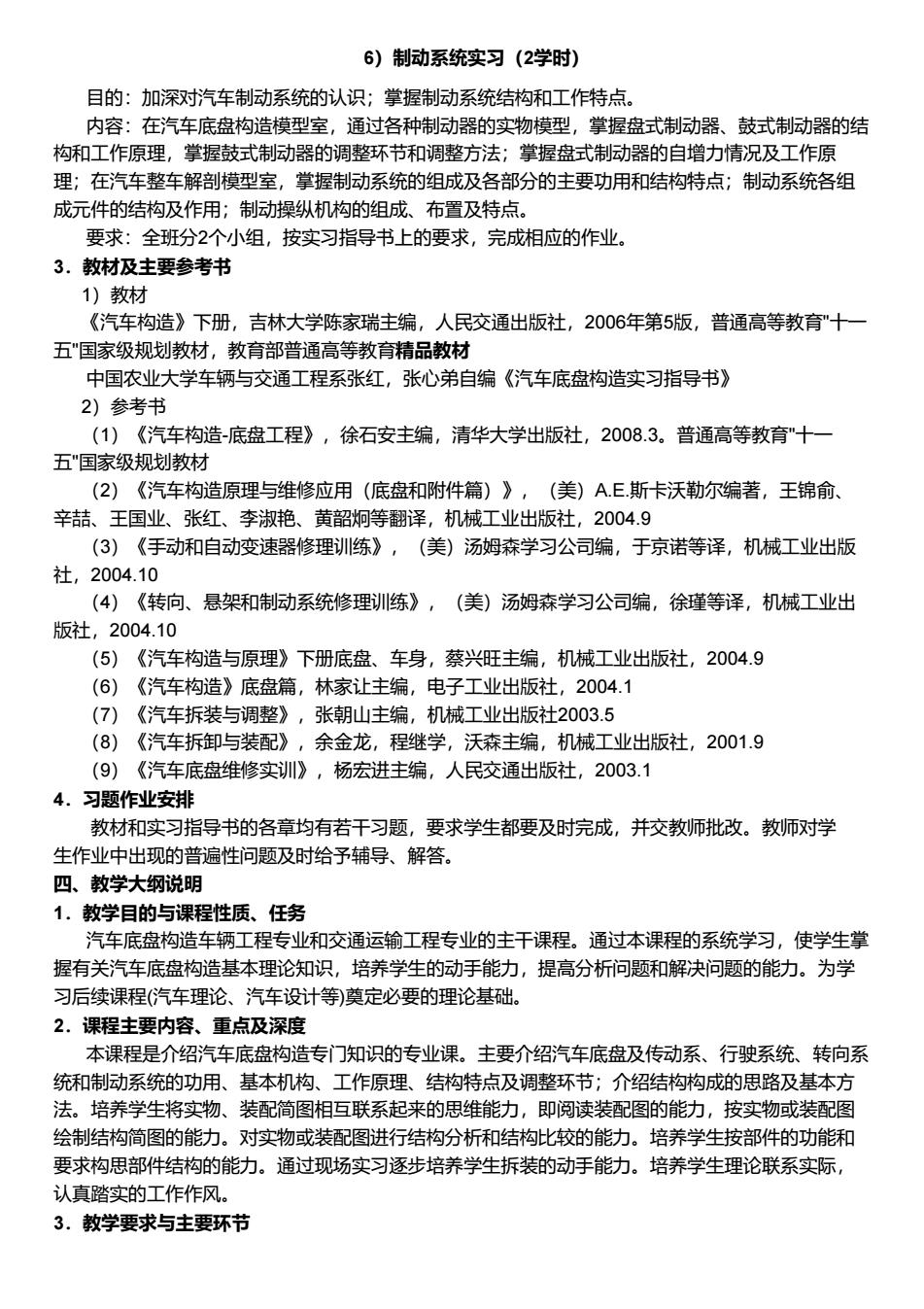

6）制动系统实习（2学时） 目的：加深对汽车制动系统的认识；掌握制动系统结构和工作特点。 内容：在汽车底盘构造模型室，通过各种制动器的实物模型，掌握盘式制动器、鼓式制动器的结 构和工作原理，掌握鼓式制动器的调整环节和调整方法；掌握盘式制动器的自增力情况及工作原 理；在汽车整车解剖模型室，掌握制动系统的组成及各部分的主要功用和结构特点；制动系统各组 成元件的结构及作用；制动操纵机构的组成、布置及特点。 要求：全班分2个小组，按实习指导书上的要求，完成相应的作业。 3．教材及主要参考书 1）教材 《汽车构造》下册，吉林大学陈家瑞主编，人民交通出版社，2006年第5版，普通高等教育"十一 五"国家级规划教材，教育部普通高等教育精品教材 中国农业大学车辆与交通工程系张红，张心弟自编《汽车底盘构造实习指导书》 2）参考书 （1）《汽车构造-底盘工程》，徐石安主编，清华大学出版社，2008.3。普通高等教育"十一 五"国家级规划教材 （2）《汽车构造原理与维修应用（底盘和附件篇）》，（美）A.E.斯卡沃勒尔编著，王锦俞、 辛喆、王国业、张红、李淑艳、黄韶炯等翻译，机械工业出版社，2004.9 （3）《手动和自动变速器修理训练》，（美）汤姆森学习公司编，于京诺等译，机械工业出版 社，2004.10 （4）《转向、悬架和制动系统修理训练》，（美）汤姆森学习公司编，徐瑾等译，机械工业出 版社，2004.10 （5）《汽车构造与原理》下册底盘、车身，蔡兴旺主编，机械工业出版社，2004.9 （6）《汽车构造》底盘篇，林家让主编，电子工业出版社，2004.1 （7）《汽车拆装与调整》，张朝山主编，机械工业出版社2003.5 （8）《汽车拆卸与装配》，余金龙，程继学，沃森主编，机械工业出版社，2001.9 （9）《汽车底盘维修实训》，杨宏进主编，人民交通出版社，2003.1 4．习题作业安排 教材和实习指导书的各章均有若干习题，要求学生都要及时完成，并交教师批改。教师对学 生作业中出现的普遍性问题及时给予辅导、解答。 四、教学大纲说明 1．教学目的与课程性质、任务 汽车底盘构造车辆工程专业和交通运输工程专业的主干课程。通过本课程的系统学习，使学生掌 握有关汽车底盘构造基本理论知识，培养学生的动手能力，提高分析问题和解决问题的能力。为学 习后续课程(汽车理论、汽车设计等)奠定必要的理论基础。 2．课程主要内容、重点及深度 本课程是介绍汽车底盘构造专门知识的专业课。主要介绍汽车底盘及传动系、行驶系统、转向系 统和制动系统的功用、基本机构、工作原理、结构特点及调整环节；介绍结构构成的思路及基本方 法。培养学生将实物、装配简图相互联系起来的思维能力，即阅读装配图的能力，按实物或装配图 绘制结构简图的能力。对实物或装配图进行结构分析和结构比较的能力。培养学生按部件的功能和 要求构思部件结构的能力。通过现场实习逐步培养学生拆装的动手能力。培养学生理论联系实际， 认真踏实的工作作风。 3．教学要求与主要环节
