汽车底盘构造 实习指导书 GUIDE BOOK FOR COURSE DESIGN esign Ynd anufacture 中国农业大学红学院 张红张心弟编气 2006年6月
目录 实习1汽车底盘总体和传动系统认知实习 73 实习2离合器的认知与拆装实习 实习3变速器认知与拆装实习 .11 实习4万向传动装置和驱动桥认知实习 17 实习5行驶系统认知实习 22 实习6转向系统认知实习 27 实习7制动系统认知实习。 31

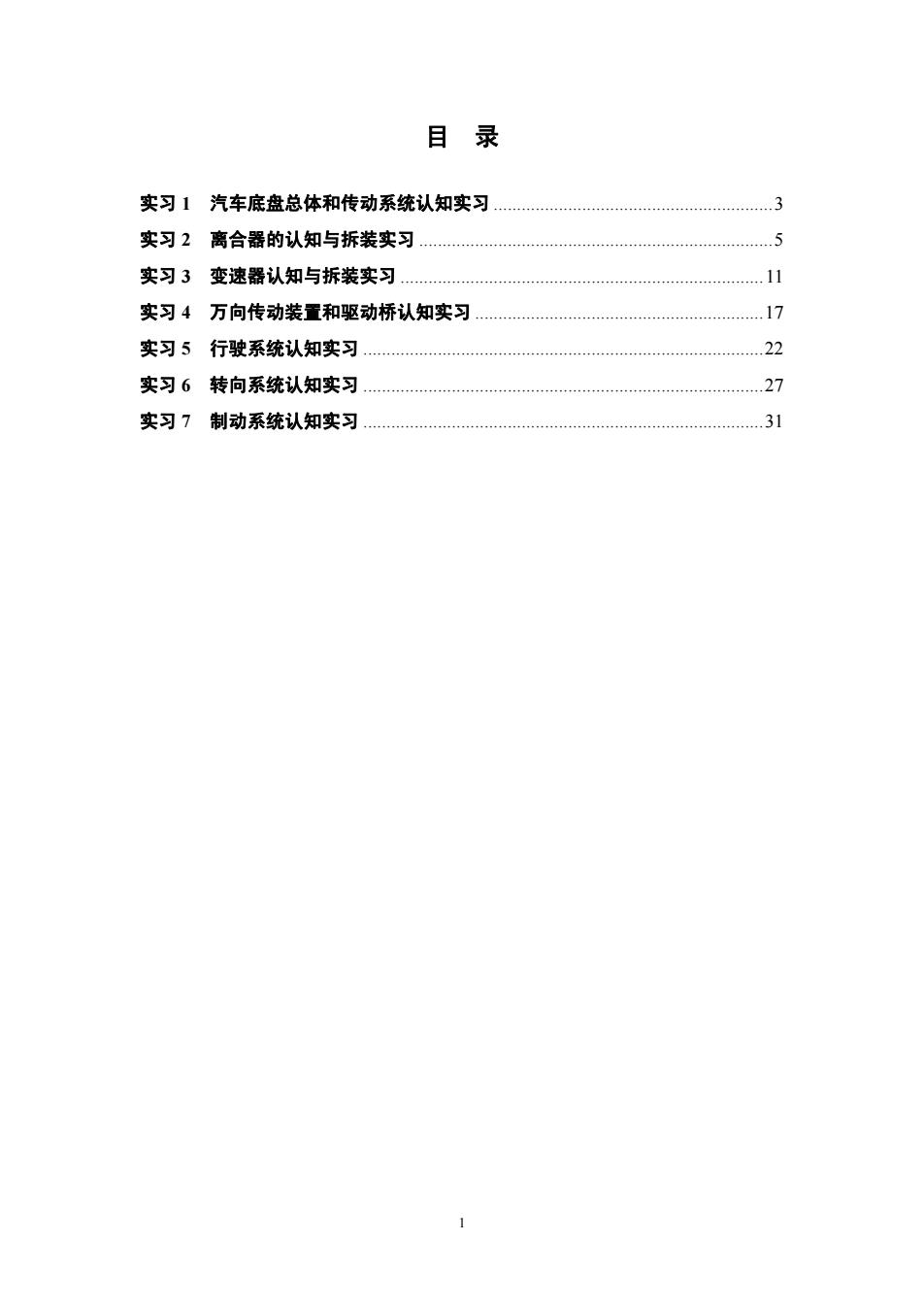

目 录 实习 1 汽车底盘总体和传动系统认知实习 .3 实习 2 离合器的认知与拆装实习 .5 实习 3 变速器认知与拆装实习 .11 实习 4 万向传动装置和驱动桥认知实习 .17 实习 5 行驶系统认知实习 .22 实习 6 转向系统认知实习 .27 实习 7 制动系统认知实习 .31 1
编写说明 1.本实习指导书主要用于《汽车底盘构造》课程内相应内容的认知实习。 2.实习指导书的内容侧重于基本构造的实物认知。 3.在实习过程中，通过实习指导书中的图与实物的对照，提高学生读装配图的能力， 培养学生画结构简图的能力。 4。认知实习过积中，还要培养学生动手拆转汽车部件的能力。因此，一些要求学生动 手拆装的部件都有拆装步骤的详细说明。 5.为了更好地协调汽车底盘构造课程实习和汽车整车拆装实习的关系，与本实习指导 书相配套的还有一本《汽车整车拆装实习指导书》。 6.本实习指导书并不包括汽车零部件的检测，如离合器从动盘磨损程度的检测等，与 检测相关的内容见《汽车整车拆装实习指导书》。 7.《汽车整车拆装实习指导书》侧重于汽车各部件与整车的关系，各部件从整车上的拆 卸、安装、调整、部件解体为零件以后的检测，常见故障及基本排除方法等。 8.两本实习指导书尽可能做到图文并茂，对实习起到较好的指导作用。 9.两本实习指导书分工明确，突出各自的特色，重视实用性，重视实际问题的解决

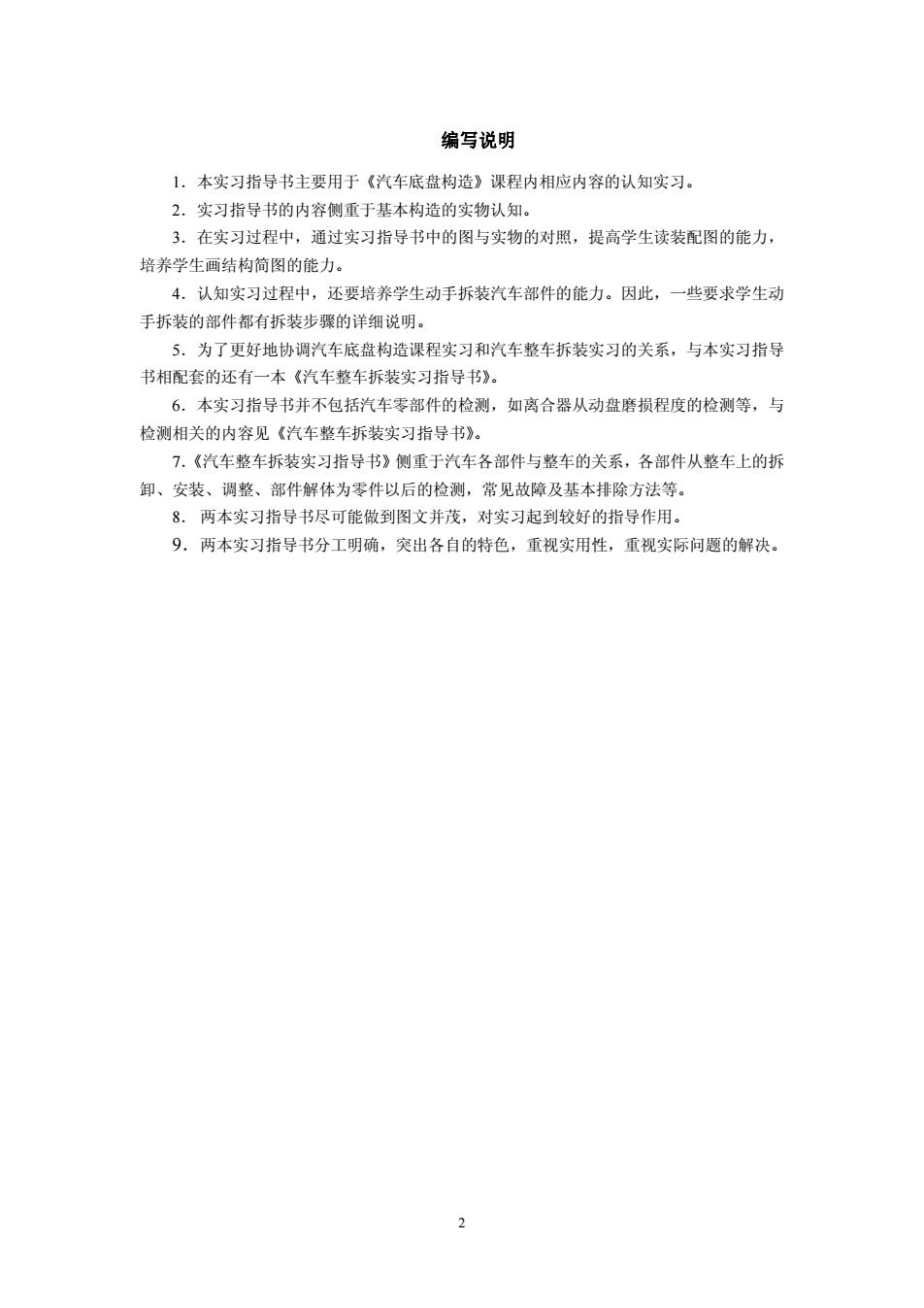

编写说明 1．本实习指导书主要用于《汽车底盘构造》课程内相应内容的认知实习。 2．实习指导书的内容侧重于基本构造的实物认知。 3．在实习过程中，通过实习指导书中的图与实物的对照，提高学生读装配图的能力， 培养学生画结构简图的能力。 4．认知实习过程中，还要培养学生动手拆装汽车部件的能力。因此，一些要求学生动 手拆装的部件都有拆装步骤的详细说明。 5．为了更好地协调汽车底盘构造课程实习和汽车整车拆装实习的关系，与本实习指导 书相配套的还有一本《汽车整车拆装实习指导书》。 6．本实习指导书并不包括汽车零部件的检测，如离合器从动盘磨损程度的检测等，与 检测相关的内容见《汽车整车拆装实习指导书》。 7．《汽车整车拆装实习指导书》侧重于汽车各部件与整车的关系，各部件从整车上的拆 卸、安装、调整、部件解体为零件以后的检测，常见故障及基本排除方法等。 8． 两本实习指导书尽可能做到图文并茂，对实习起到较好的指导作用。 9．两本实习指导书分工明确，突出各自的特色，重视实用性，重视实际问题的解决。 2
实习1汽车底盘总体和传动系统认知实习 1.1实习目的与要求 (1)了解汽车整车的基本组成，在整车解剖模型上能准确说出传动系统、转向系统、 行驶系统和制动系统的主要组成零部件。 (2)了解汽车各组成部分在整车上的布置位置。 (3)了解汽车各组成部分的功用和基本工作原理 (4 了解汽车传动系统的组成部件、各部件的相互关系和每一部件的主要功用 (5)学会分析各种类型传动系统的布置特点。 1.2实物模型 一收解制提型版东魏客车解喷型、北攻22越野车帮板型，爽园桥车解 模型、金马货车解剖模型、菲亚特轿车解剖模型。 1.2.2整车实物 桑塔纳轿车整车、捷达轿车整车、北京BJ212越野车整车、南京依维柯客车整车、尼 桑面包车整车、尼桑货车整车。 1.3实习内容 通过汽车整车解剖模型，了解汽车传动系统、行驶系统、转向系统和制动系统的组成及 在整车的布置。 对照简图，在整车解制模型上找出图中各部件在整车的布置，了解其基本外观和构造 为进一步深入学习打下基础 13.1解放货车解剂模型 解放货车传动系统的布置是典型的前置后驱动式，传动系统的组成及布置简图如图11 所示。 通过实车解剖模型，掌握传动系统的组成及布置，初步了解车架、车桥、悬架、车轮、 转向盘、转向器、转向传动机构、制动器等部件在整车的布置及功用。 图1-1解放货车传动系统布置简图（前置后驱动） 1.32奔驰客车解剂模型 奔驰客车传动系统是典型的前置前驱，与绝大多数轿车传动系统布置方式相同。其传动 系统的组成和布置简图如图1-2所示。 通过实车解剖模型，了解前置前驱动传动系统的组成和布置，了解传动系统各部件之间

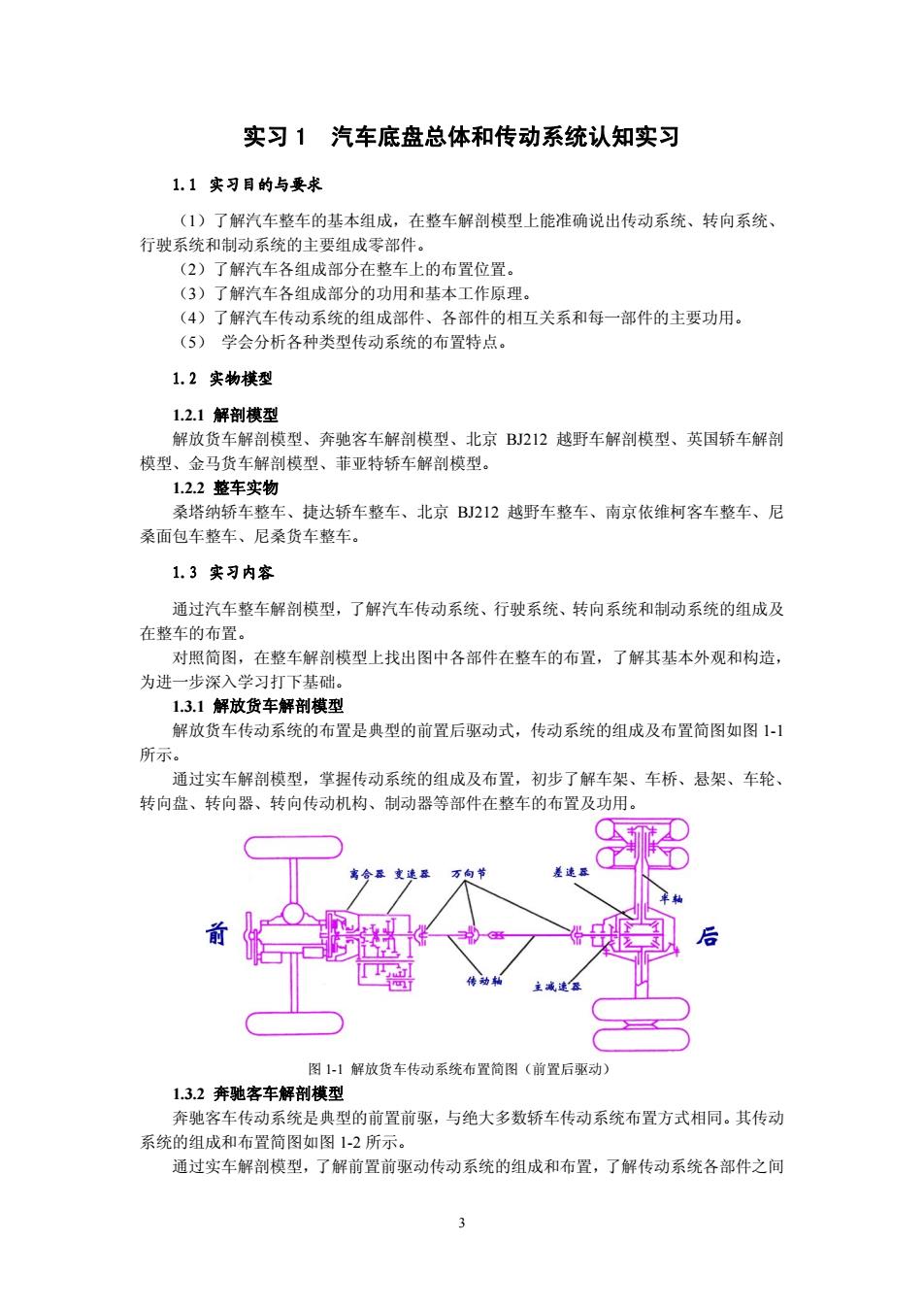

实习 1 汽车底盘总体和传动系统认知实习 1.1 实习目的与要求 （1）了解汽车整车的基本组成，在整车解剖模型上能准确说出传动系统、转向系统、 行驶系统和制动系统的主要组成零部件。 （2）了解汽车各组成部分在整车上的布置位置。 （3）了解汽车各组成部分的功用和基本工作原理。 （4）了解汽车传动系统的组成部件、各部件的相互关系和每一部件的主要功用。 （5） 学会分析各种类型传动系统的布置特点。 1.2 实物模型 1.2.1 解剖模型 解放货车解剖模型、奔驰客车解剖模型、北京 BJ212 越野车解剖模型、英国轿车解剖 模型、金马货车解剖模型、菲亚特轿车解剖模型。 1.2.2 整车实物 桑塔纳轿车整车、捷达轿车整车、北京 BJ212 越野车整车、南京依维柯客车整车、尼 桑面包车整车、尼桑货车整车。 1.3 实习内容 通过汽车整车解剖模型，了解汽车传动系统、行驶系统、转向系统和制动系统的组成及 在整车的布置。 对照简图，在整车解剖模型上找出图中各部件在整车的布置，了解其基本外观和构造， 为进一步深入学习打下基础。 1.3.1 解放货车解剖模型 解放货车传动系统的布置是典型的前置后驱动式，传动系统的组成及布置简图如图 1-1 所示。 通过实车解剖模型，掌握传动系统的组成及布置，初步了解车架、车桥、悬架、车轮、 转向盘、转向器、转向传动机构、制动器等部件在整车的布置及功用。 图 1-1 解放货车传动系统布置简图（前置后驱动） 1.3.2 奔驰客车解剖模型 奔驰客车传动系统是典型的前置前驱，与绝大多数轿车传动系统布置方式相同。其传动 系统的组成和布置简图如图 1-2 所示。 通过实车解剖模型，了解前置前驱动传动系统的组成和布置，了解传动系统各部件之间 3
的相互关系，分析其结构特点。初步了解车架、独立悬架、支持桥等概念 图1-2奔驰客车传动系统简图（前置前驱动） 133北京BJ212城野在 北京B212 越野车是典型的四轮驱动传动系统，其最大特点是增加了分动器，前轮附 近增加了万问节，以保证既可以将发动机的功力传递给前轮，又能使前轮偏转以实现转向。 其传动系统结构简图如图1-3所示。 通过实车解剂模型，了解传动系统的组成及布置，初步了解各部件的外观和结构，对四 轮驱动产生感性认识，对四轮驱动的特点产生感性认识，了解车架、车桥、悬架、转向器、 制动器等部件的组成及布置。 万向节 C4☒○ 图13北京B212越野车传动系统简图（四轮驱动） 1.4作业 1.用框图表示四轮驱动越野车传动系统的组成，图中标明各组成部分名称，用文字叙 述各部分的主要功用。 2.指出解放货车和奔驰客车传动系统布置的差异点？

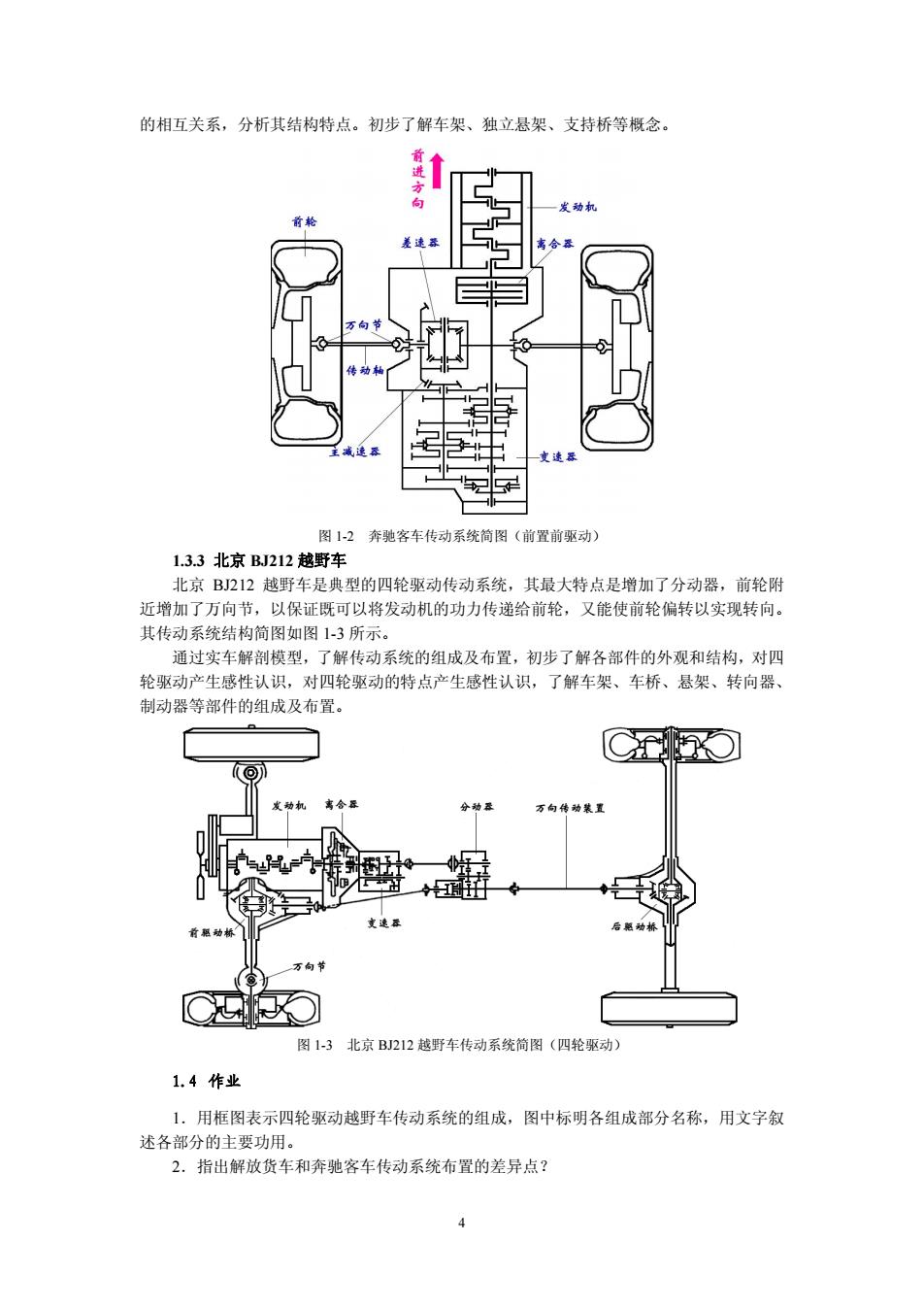

的相互关系，分析其结构特点。初步了解车架、独立悬架、支持桥等概念。 图 1-2 奔驰客车传动系统简图（前置前驱动） 1.3.3 北京 BJ212 越野车 北京 BJ212 越野车是典型的四轮驱动传动系统，其最大特点是增加了分动器，前轮附 近增加了万向节，以保证既可以将发动机的功力传递给前轮，又能使前轮偏转以实现转向。 其传动系统结构简图如图 1-3 所示。 通过实车解剖模型，了解传动系统的组成及布置，初步了解各部件的外观和结构，对四 轮驱动产生感性认识，对四轮驱动的特点产生感性认识，了解车架、车桥、悬架、转向器、 制动器等部件的组成及布置。 图 1-3 北京 BJ212 越野车传动系统简图（四轮驱动） 1.4 作业 1．用框图表示四轮驱动越野车传动系统的组成，图中标明各组成部分名称，用文字叙 述各部分的主要功用。 2．指出解放货车和奔驰客车传动系统布置的差异点？ 4
