空气热灭菌流程示意图P93图6-2右 空气吸收塔 灭菌后空气 粗过滤器 预热器 涡轮压缩机 保温罐 列管式冷却器 空气 空气 空压机 粗过滤器 保温层 贮气罐 灭菌后空气
空气热灭菌流程示意图P93图6-2右 空气吸收塔 灭菌后空气 粗过滤器 预热器 涡轮压缩机 保温罐 列管式冷却器 空气 空气 空压机 粗过滤器 保温层 贮气罐 灭菌后空气

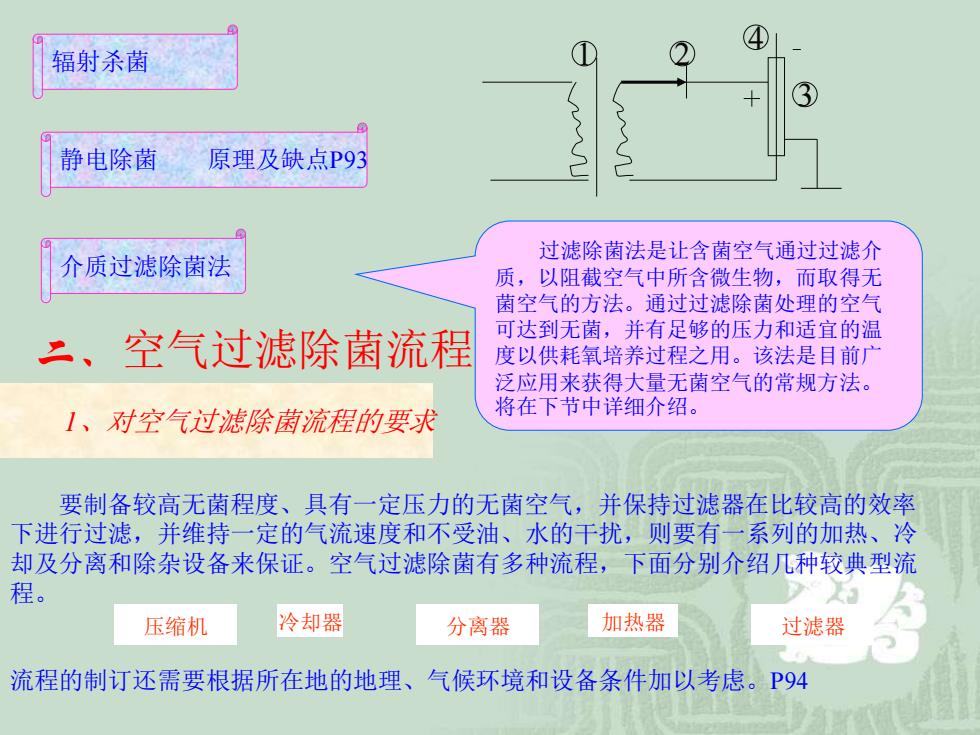

辐射杀菌 静电除菌 原理及缺点P93 介质过滤除菌法 过滤除菌法是让含菌空气通过过滤介 质，以阻截空气中所含微生物，而取得无 菌空气的方法。通过过滤除菌处理的空气 可达到无菌，并有足够的压力和适宜的温 度以供耗氧培养过程之用。该法是目前广 泛应用来获得大量无菌空气的常规方法。 将在下节中详细介绍。 二、空气过滤除菌流程 1、对空气过滤除菌流程的要求 要制备较高无菌程度、具有一定压力的无菌空气，并保持过滤器在比较高的效率 下进行过滤，并维持一定的气流速度和不受油、水的干扰，则要有一系列的加热、冷 却及分离和除杂设备来保证。空气过滤除菌有多种流程，下面分别介绍几种较典型流 程。 流程的制订还需要根据所在地的地理、气候环境和设备条件加以考虑。P94 压缩机 冷却器 分离器 加热器 过滤器 1 2 4 3
辐射杀菌 静电除菌 原理及缺点P93 介质过滤除菌法 过滤除菌法是让含菌空气通过过滤介 质，以阻截空气中所含微生物，而取得无 菌空气的方法。通过过滤除菌处理的空气 可达到无菌，并有足够的压力和适宜的温 度以供耗氧培养过程之用。该法是目前广 泛应用来获得大量无菌空气的常规方法。 将在下节中详细介绍。 二、空气过滤除菌流程 1、对空气过滤除菌流程的要求 要制备较高无菌程度、具有一定压力的无菌空气，并保持过滤器在比较高的效率 下进行过滤，并维持一定的气流速度和不受油、水的干扰，则要有一系列的加热、冷 却及分离和除杂设备来保证。空气过滤除菌有多种流程，下面分别介绍几种较典型流 程。 流程的制订还需要根据所在地的地理、气候环境和设备条件加以考虑。P94 压缩机 冷却器 分离器 加热器 过滤器 1 2 4 3
