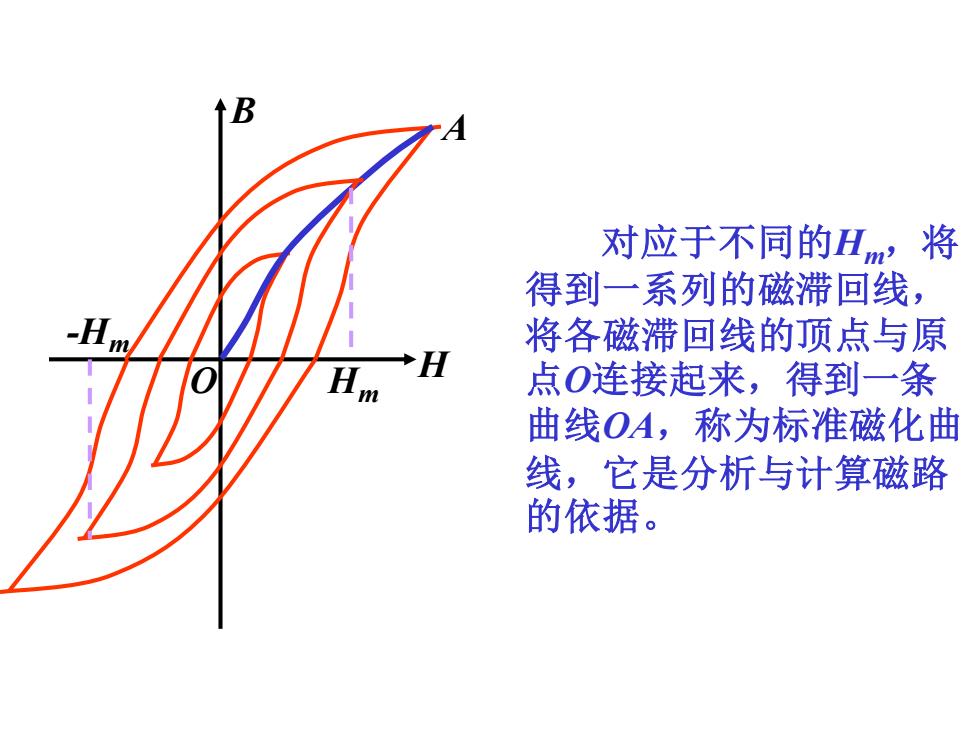

↑B 对应于不同的H,将 得到一系列的磁滞回线， 将各磁滞回线的顶点与原 H 点O连接起来，得到一条 m 曲线OA,称为标准磁化曲 线，它是分析与计算磁路 的依据
对应于不同的Hm，将 得到一系列的磁滞回线， 将各磁滞回线的顶点与原 点O连接起来，得到一条 曲线OA，称为标准磁化曲 线，它是分析与计算磁路 的依据。 O H B A Hm -Hm

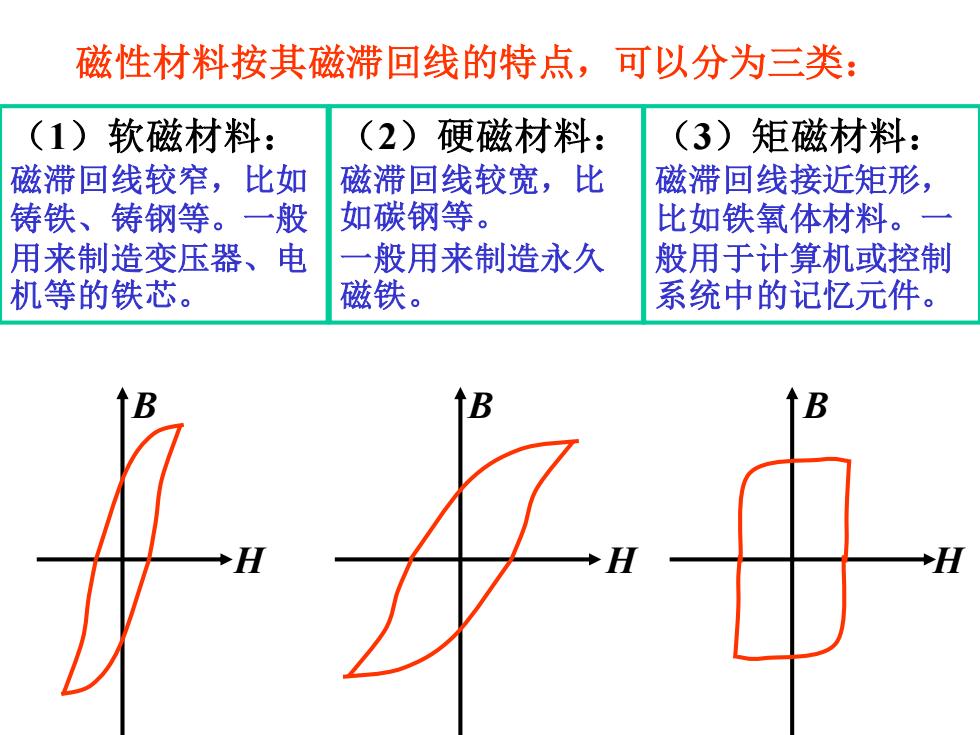

磁性材料按其磁滞回线的特点，可以分为三类： (1)软磁材料： （2)硬磁材料： (3)矩磁材料： 磁滞回线较窄，比如 磁滞回线较宽，比 磁滞回线接近矩形， 铸铁、铸钢等。一般 如碳钢等。 比如铁氧体材料。一 用来制造变压器、电 一般用来制造永久 般用于计算机或控制 机等的铁芯。 磁铁。 系统中的记忆元件
磁性材料按其磁滞回线的特点，可以分为三类： H B （1）软磁材料： 磁滞回线较窄，比如 铸铁、铸钢等。一般 用来制造变压器、电 机等的铁芯。 （2）硬磁材料： 磁滞回线较宽，比 如碳钢等。 一般用来制造永久 磁铁。 （3）矩磁材料： 磁滞回线接近矩形， 比如铁氧体材料。一 般用于计算机或控制 系统中的记忆元件。 H B H B

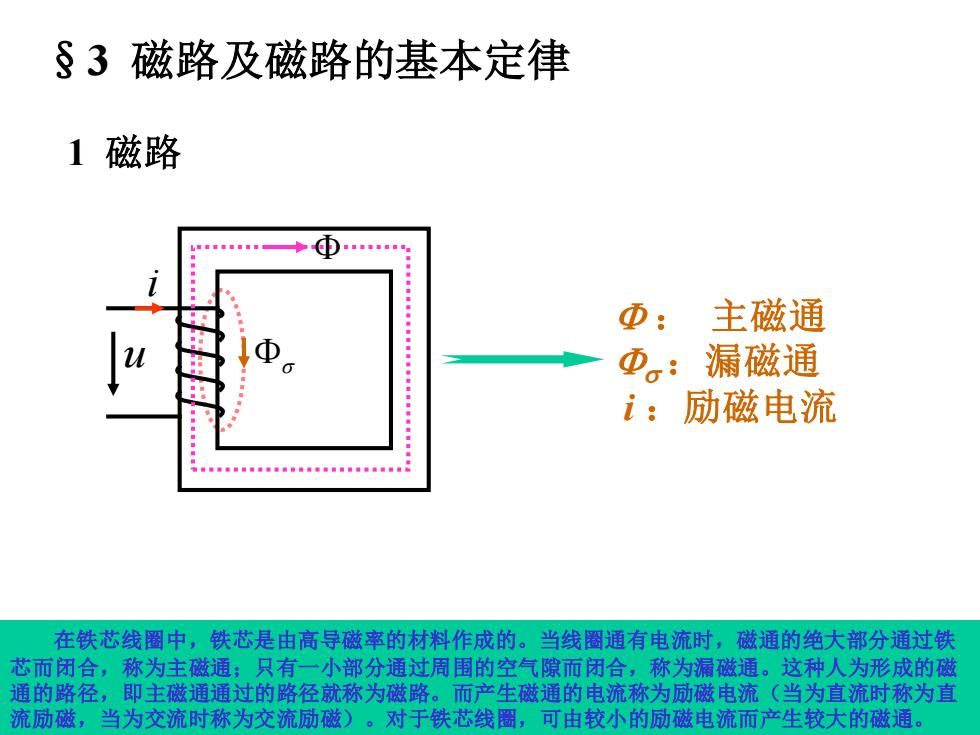

§3磁路及磁路的基本定律 1磁路 Φ： 主磁通 Φ。： 漏磁通 i:励磁电流 在铁芯线圈中，铁芯是由高导磁率的材料作成的。当线圈通有电流时，磁通的绝大部分通过铁 芯而闭合，称为主磁通；只有一小部分通过周围的空气隙而闭合，称为漏磁通。这种人为形成的磁 通的路径，即主磁通通过的路径就称为磁路。而产生磁通的电流称为励磁电流（当为直流时称为直 流励磁，当为交流时称为交流励磁)。对于铁芯线圈，可由较小的励磁电流而产生较大的磁通
§3 磁路及磁路的基本定律 在铁芯线圈中，铁芯是由高导磁率的材料作成的。当线圈通有电流时，磁通的绝大部分通过铁 芯而闭合，称为主磁通；只有一小部分通过周围的空气隙而闭合，称为漏磁通。这种人为形成的磁 通的路径，即主磁通通过的路径就称为磁路。而产生磁通的电流称为励磁电流（当为直流时称为直 流励磁，当为交流时称为交流励磁）。对于铁芯线圈，可由较小的励磁电流而产生较大的磁通。 u i ： 主磁通 ：漏磁通 i ：励磁电流 1 磁路

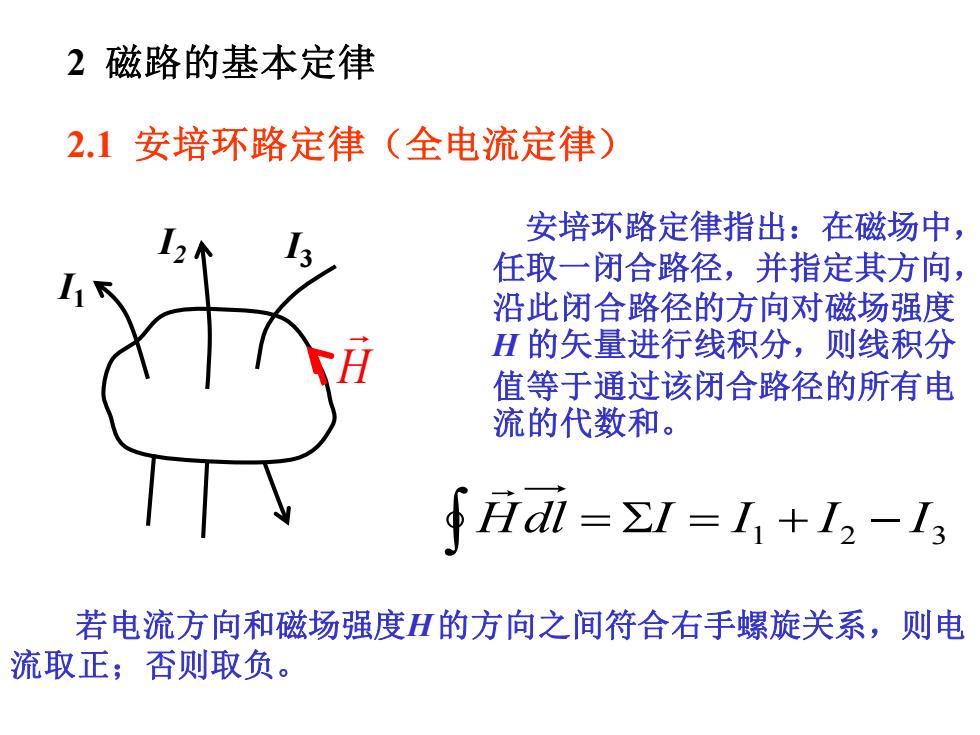

2磁路的基本定律 2.1安培环路定律（全电流定律） 安培环路定律指出：在磁场中， 任取一闭合路径，并指定其方向， 沿此闭合路径的方向对磁场强度 H的矢量进行线积分，则线积分 值等于通过该闭合路径的所有电 流的代数和。 {Hdi=I=1+1,-1s 若电流方向和磁场强度H的方向之间符合右手螺旋关系，则电 流取正；否则取负
2.1 安培环路定律（全电流定律） 安培环路定律指出：在磁场中， 任取一闭合路径，并指定其方向， 沿此闭合路径的方向对磁场强度 H 的矢量进行线积分，则线积分 值等于通过该闭合路径的所有电 流的代数和。 H I1 I2 I3 1 2 3 Hdl = I = I + I − I 若电流方向和磁场强度H 的方向之间符合右手螺旋关系，则电 流取正；否则取负。 2 磁路的基本定律

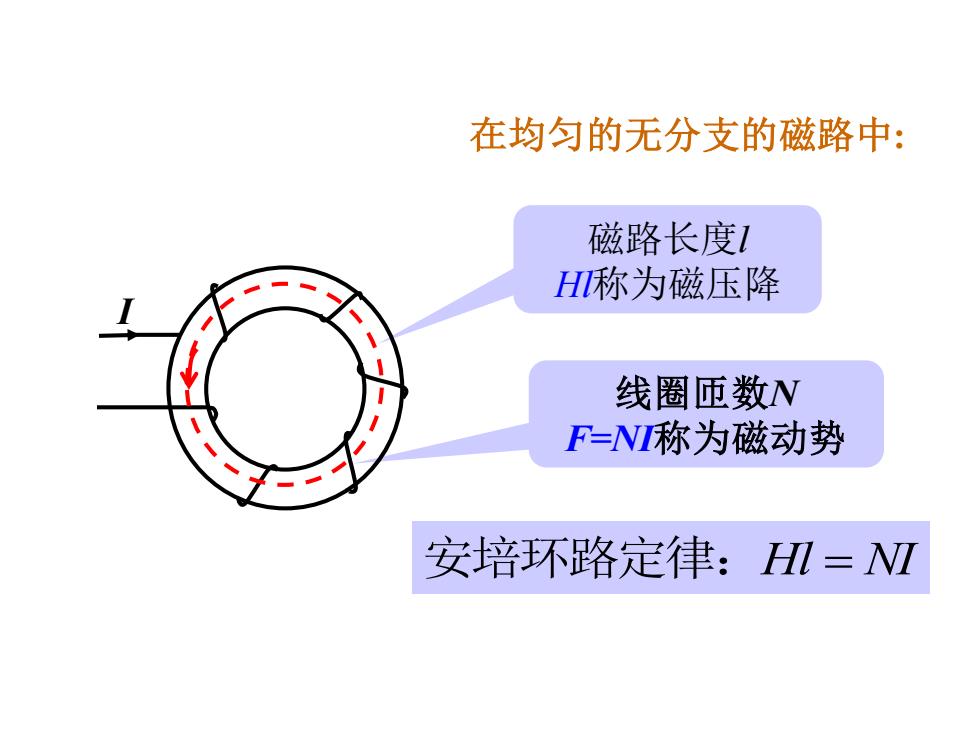

在均匀的无分支的磁路中： 磁路长度1 H称为磁压降 线圈匝数N F=N称为磁动势 安培环路定律：Hl=N亚
安培环路定律：Hl = NI 在均匀的无分支的磁路中 : 磁路长度 l Hl称为磁压降 线圈匝数 N F=NI称为磁动势 I
