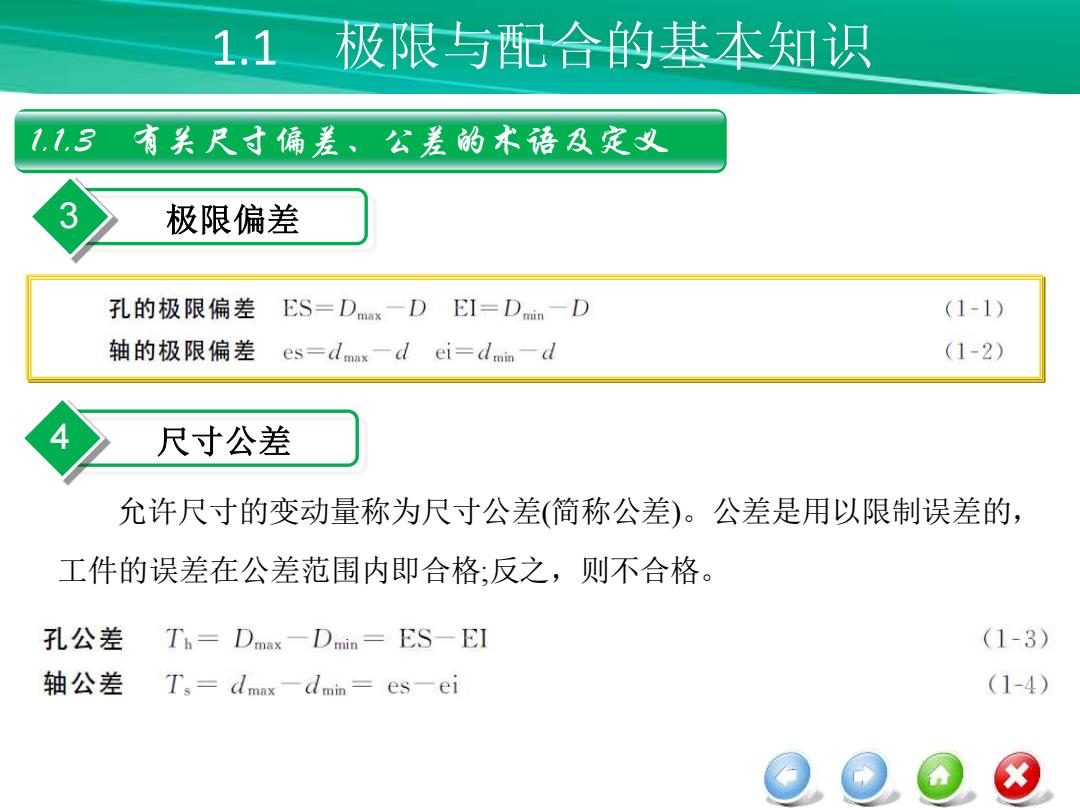

1.1 极限与配合的基本知识 1.1.3有关尺寸偏差、公差的术语及定义 3 极限偏差 孔的极限偏差 ES=Dx-D EI=Dmin-D (1-1) 轴的极限偏差 es=dmax-d ei=dmin-d (1-2) 尺寸公差 允许尺寸的变动量称为尺寸公差（简称公差）。公差是用以限制误差的， 工件的误差在公差范围内即合格；反之，则不合格。 孔公差 Th=Dmax一Dmin=ES-El (1-3) 轴公差 Ts=dmax-dmin-es-ei (1-4)
1.1 极限与配合的基本知识 1.1.3 有关尺寸偏差、公差的术语及定义 3 极限偏差 4 尺寸公差 允许尺寸的变动量称为尺寸公差(简称公差)。公差是用以限制误差的， 工件的误差在公差范围内即合格;反之，则不合格

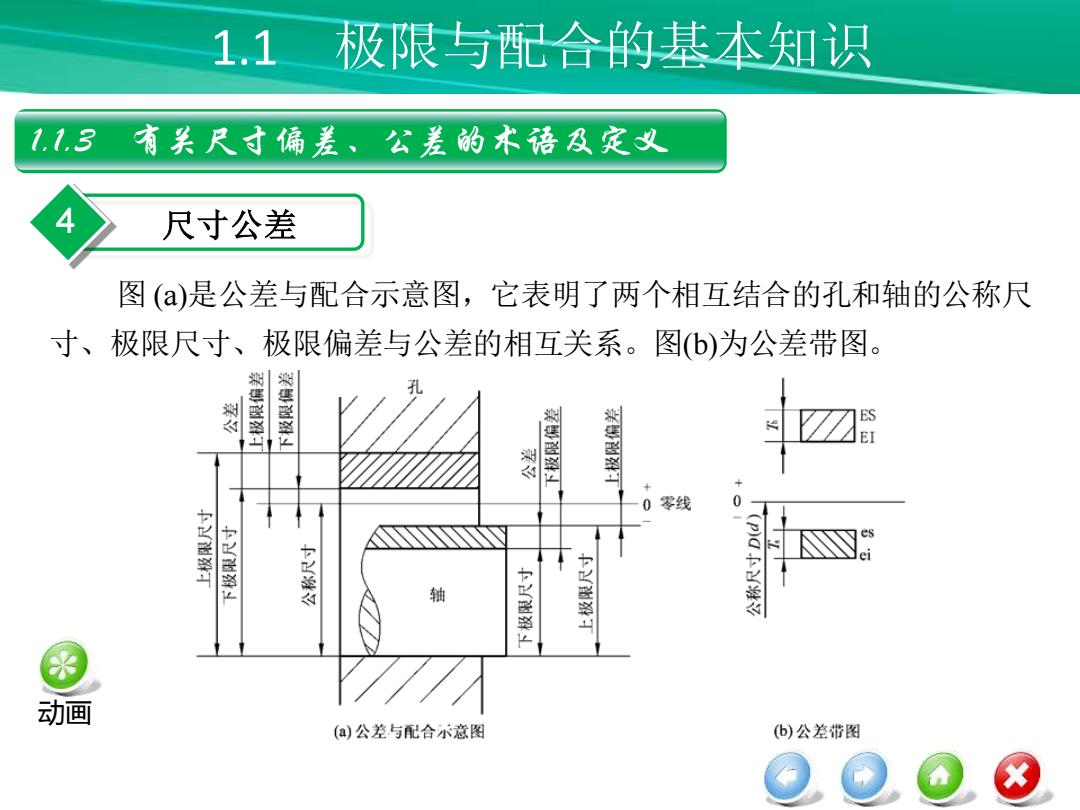

1.1 极限与配合的基本知识 1.1.3 有关尺寸偏差、公差的术语及定义 尺寸公差 图(a)是公差与配合示意图，它表明了两个相互结合的孔和轴的公称尺 寸、极限尺寸、极限偏差与公差的相互关系。图(b)为公差带图。 劉 0零线 中有 轴 动画 (a)公差与配合小示意图 (b)公差带图 3
1.1 极限与配合的基本知识 1.1.3 有关尺寸偏差、公差的术语及定义 4 尺寸公差 图 (a)是公差与配合示意图，它表明了两个相互结合的孔和轴的公称尺 寸、极限尺寸、极限偏差与公差的相互关系。图(b)为公差带图。 动画

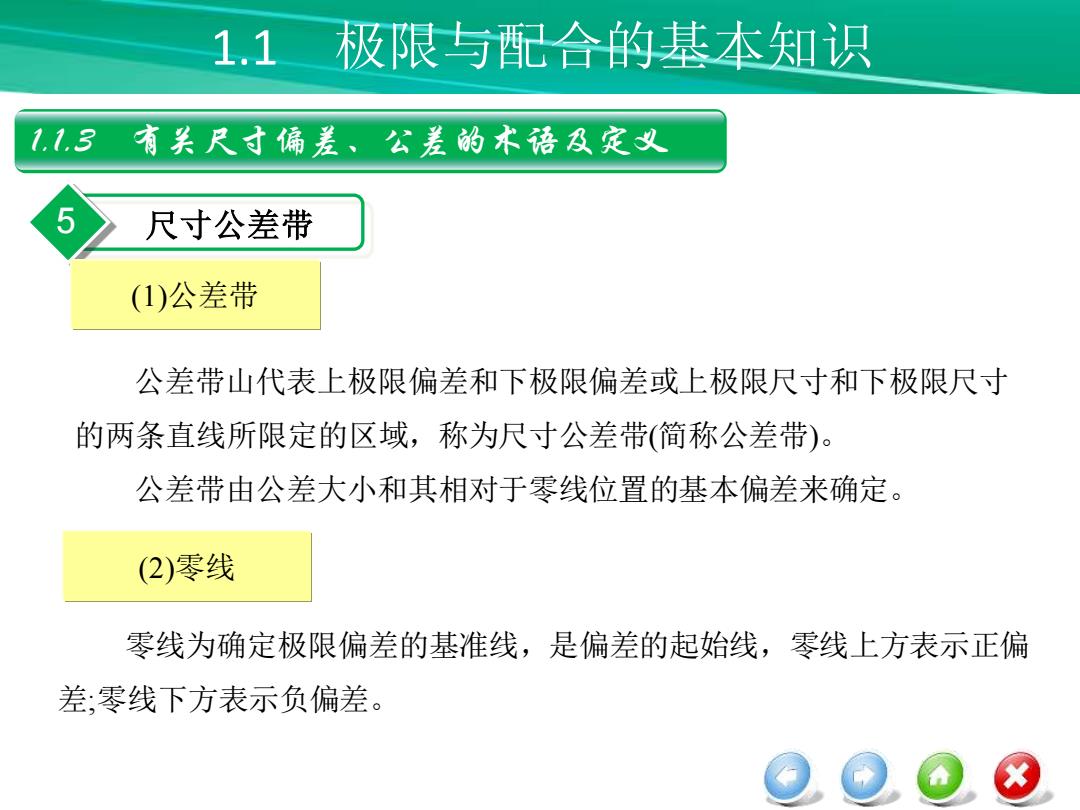

1.1 极限与配合的基本知识 1.1.3 有关尺寸偏差、公差的木语及定义 尺寸公差带 (1)公差带 公差带山代表上极限偏差和下极限偏差或上极限尺寸和下极限尺寸 的两条直线所限定的区域，称为尺寸公差带（简称公差带）。 公差带由公差大小和其相对于零线位置的基本偏差来确定。 (2)零线 零线为确定极限偏差的基准线，是偏差的起始线，零线上方表示正偏 差：零线下方表示负偏差
1.1 极限与配合的基本知识 1.1.3 有关尺寸偏差、公差的术语及定义 5 尺寸公差带 (1)公差带 公差带山代表上极限偏差和下极限偏差或上极限尺寸和下极限尺寸 的两条直线所限定的区域，称为尺寸公差带(简称公差带)。 公差带由公差大小和其相对于零线位置的基本偏差来确定。 (2)零线 零线为确定极限偏差的基准线，是偏差的起始线，零线上方表示正偏 差;零线下方表示负偏差

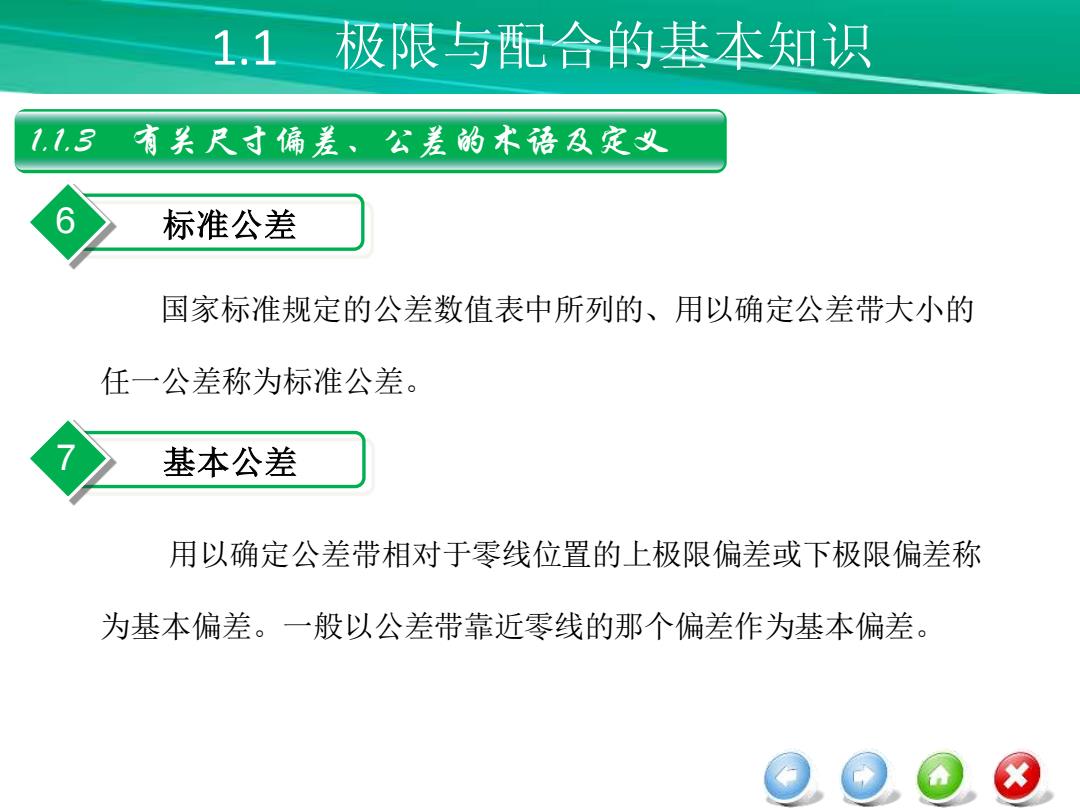

1.1 极限与配合的基本知识 1.1.3 有关尺寸偏差、公差的术语及定义 6 标准公差 国家标准规定的公差数值表中所列的、用以确定公差带大小的 任一公差称为标准公差。 基本公差 用以确定公差带相对于零线位置的上极限偏差或下极限偏差称 为基本偏差。一般以公差带靠近零线的那个偏差作为基本偏差
1.1 极限与配合的基本知识 1.1.3 有关尺寸偏差、公差的术语及定义 6 标准公差 7 基本公差 国家标准规定的公差数值表中所列的、用以确定公差带大小的 任一公差称为标准公差。 用以确定公差带相对于零线位置的上极限偏差或下极限偏差称 为基本偏差。一般以公差带靠近零线的那个偏差作为基本偏差
1.1 极限与配合的基本知识 1.1.4 有关配合的术语及定义 配合 配合是指公称尺寸相同的、相互结合的孔和轴公差带之间的关系。 间隙或过盈 在轴与孔的配合中，孔的尺寸减轴的尺寸所得的代数差，当差值 为正时称为间隙，用表示：当差值为负时称为过盈，用Y表示。国家标 准规定，配合分为间隙配合、过监配合和过渡配合
1.1 极限与配合的基本知识 1.1.4 有关配合的术语及定义 1 配合 2 间隙或过盈 配合是指公称尺寸相同的、相互结合的孔和轴公差带之间的关系。 在轴与孔的配合中，孔的尺寸减轴的尺寸所得的代数差，当差值 为正时称为间隙，用X表示;当差值为负时称为过盈，用Y表示。国家标 准规定，配合分为间隙配合、过监配合和过渡配合
