物料填充系数为 0.05—0.1 η－传动效率，取 0.6—0.7 对摩擦轮式传动方式的功率： 60η ( 13 ) Rn G1 G2 N + = （w） ㈡、摆动筛 １、摆动筛的结构及工作原理 摆动筛又称摇动筛，通常 用曲柄连杆机构来 α 传动。电机通过皮 带传动，使偏心轴 旋转，然后用连杆带动筛框作定向往复运动，筛框的运 动方向垂直于支杆或吊杆中心线，筛框的运动使筛面上 的物料以一定的速度向排料端移动，同时获得筛分。小 于第一层筛孔的物料从第一层筛面落到第二层筛面，大 于第一层筛孔的物料被截流在第一层筛面上,从筛子的 末端排出，并被收集。 特点: ①、因筛面是平的，故全部筛面都在工作 ②、结构简单，制造、安装较容易，调换筛面方 便 ③、适用于多种物料和同一种物料的不同规格的 筛分 ④、动平衡困难，连杆易损坏，噪音大 ２、有关参数的确定 ⑴、筛孔的形状和大小 筛孔的形状有圆形、正方形及长方形，通常用的 最多的为圆形孔。 筛孔的尺寸应稍大于物料所需分级的尺寸，一般 为： 圆孔：为物料尺寸的 1.2—1.3 倍 正方形孔：为物料尺寸的 1.0—1.1 倍
物料填充系数为 0.05—0.1 η－传动效率，取 0.6—0.7 对摩擦轮式传动方式的功率： 60η ( 13 ) Rn G1 G2 N + = （w） ㈡、摆动筛 １、摆动筛的结构及工作原理 摆动筛又称摇动筛，通常 用曲柄连杆机构来 α 传动。电机通过皮 带传动，使偏心轴 旋转，然后用连杆带动筛框作定向往复运动，筛框的运 动方向垂直于支杆或吊杆中心线，筛框的运动使筛面上 的物料以一定的速度向排料端移动，同时获得筛分。小 于第一层筛孔的物料从第一层筛面落到第二层筛面，大 于第一层筛孔的物料被截流在第一层筛面上,从筛子的 末端排出，并被收集。 特点: ①、因筛面是平的，故全部筛面都在工作 ②、结构简单，制造、安装较容易，调换筛面方 便 ③、适用于多种物料和同一种物料的不同规格的 筛分 ④、动平衡困难，连杆易损坏，噪音大 ２、有关参数的确定 ⑴、筛孔的形状和大小 筛孔的形状有圆形、正方形及长方形，通常用的 最多的为圆形孔。 筛孔的尺寸应稍大于物料所需分级的尺寸，一般 为： 圆孔：为物料尺寸的 1.2—1.3 倍 正方形孔：为物料尺寸的 1.0—1.1 倍

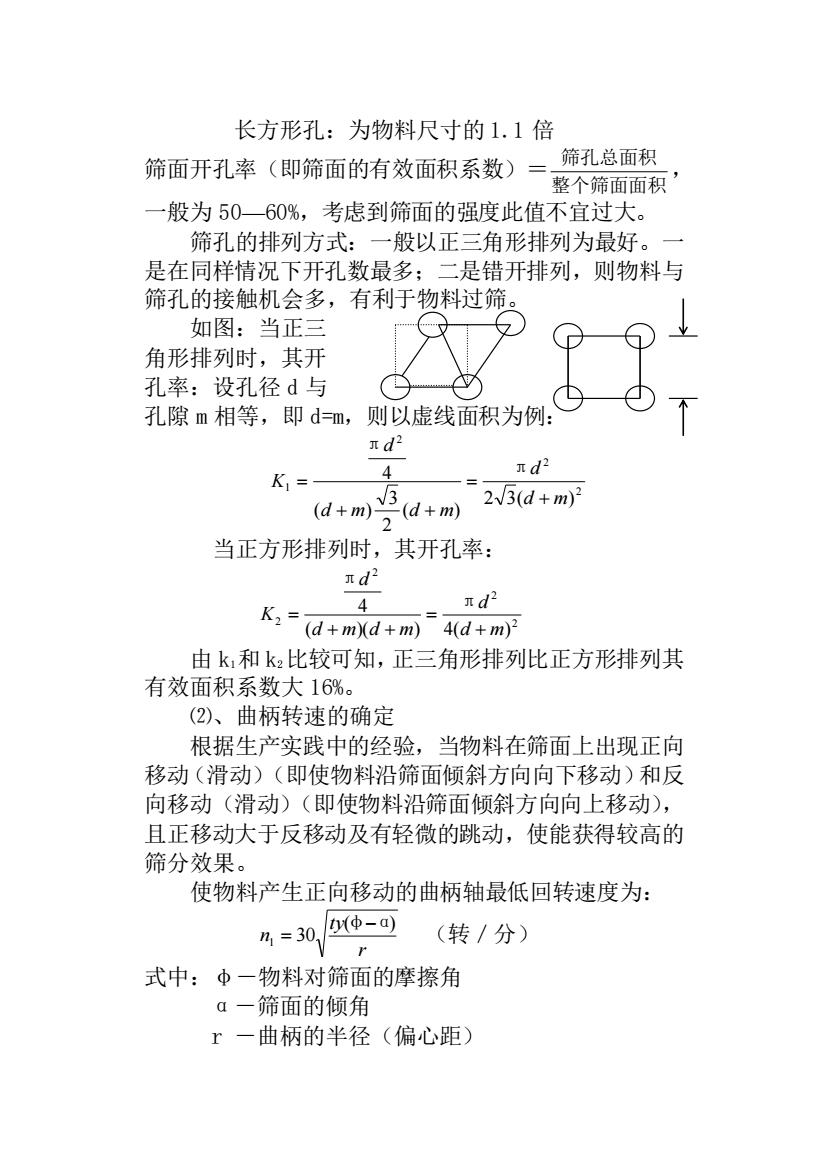

长方形孔：为物料尺寸的 1.1 倍 筛面开孔率（即筛面的有效面积系数）＝ 整个筛面面积 筛孔总面积 ， 一般为 50—60%，考虑到筛面的强度此值不宜过大。 筛孔的排列方式：一般以正三角形排列为最好。一 是在同样情况下开孔数最多；二是错开排列，则物料与 筛孔的接触机会多，有利于物料过筛。 如图：当正三 角形排列时，其开 孔率：设孔径 d 与 孔隙 m 相等，即 d=m，则以虚线面积为例： 2 2 2 1 2 3( ) ( ) 2 3 ( ) 4 d m d d m d m d K + = + + = π π 当正方形排列时，其开孔率： 2 2 2 2 ( )( ) 4( ) 4 d m d d m d m d K + = + + = π π 由 k1和 k2比较可知，正三角形排列比正方形排列其 有效面积系数大 16%。 ⑵、曲柄转速的确定 根据生产实践中的经验，当物料在筛面上出现正向 移动（滑动）（即使物料沿筛面倾斜方向向下移动）和反 向移动（滑动）（即使物料沿筛面倾斜方向向上移动）， 且正移动大于反移动及有轻微的跳动，使能获得较高的 筛分效果。 使物料产生正向移动的曲柄轴最低回转速度为： r ty n ( ) 1 30 φ−α = （转／分） 式中：φ－物料对筛面的摩擦角 α－筛面的倾角 r －曲柄的半径（偏心距）
长方形孔：为物料尺寸的 1.1 倍 筛面开孔率（即筛面的有效面积系数）＝ 整个筛面面积 筛孔总面积 ， 一般为 50—60%，考虑到筛面的强度此值不宜过大。 筛孔的排列方式：一般以正三角形排列为最好。一 是在同样情况下开孔数最多；二是错开排列，则物料与 筛孔的接触机会多，有利于物料过筛。 如图：当正三 角形排列时，其开 孔率：设孔径 d 与 孔隙 m 相等，即 d=m，则以虚线面积为例： 2 2 2 1 2 3( ) ( ) 2 3 ( ) 4 d m d d m d m d K + = + + = π π 当正方形排列时，其开孔率： 2 2 2 2 ( )( ) 4( ) 4 d m d d m d m d K + = + + = π π 由 k1和 k2比较可知，正三角形排列比正方形排列其 有效面积系数大 16%。 ⑵、曲柄转速的确定 根据生产实践中的经验，当物料在筛面上出现正向 移动（滑动）（即使物料沿筛面倾斜方向向下移动）和反 向移动（滑动）（即使物料沿筛面倾斜方向向上移动）， 且正移动大于反移动及有轻微的跳动，使能获得较高的 筛分效果。 使物料产生正向移动的曲柄轴最低回转速度为： r ty n ( ) 1 30 φ−α = （转／分） 式中：φ－物料对筛面的摩擦角 α－筛面的倾角 r －曲柄的半径（偏心距）
