机械工程学院机械设计系 第十三章 滚动轴承 §13-1 概 述 §13-2 滚动轴承的主要类型及代号 §13-5 轴承装置的设计 §13-4 滚动轴承的尺寸选择计算重点 §13-3 滚动轴承的受载情况和失效形式
机械工程学院机械设计系 第十三章 滚动轴承 §13-1 概 述 §13-2 滚动轴承的主要类型及代号 §13-5 轴承装置的设计 §13-4 滚动轴承的尺寸选择计算重点 §13-3 滚动轴承的受载情况和失效形式

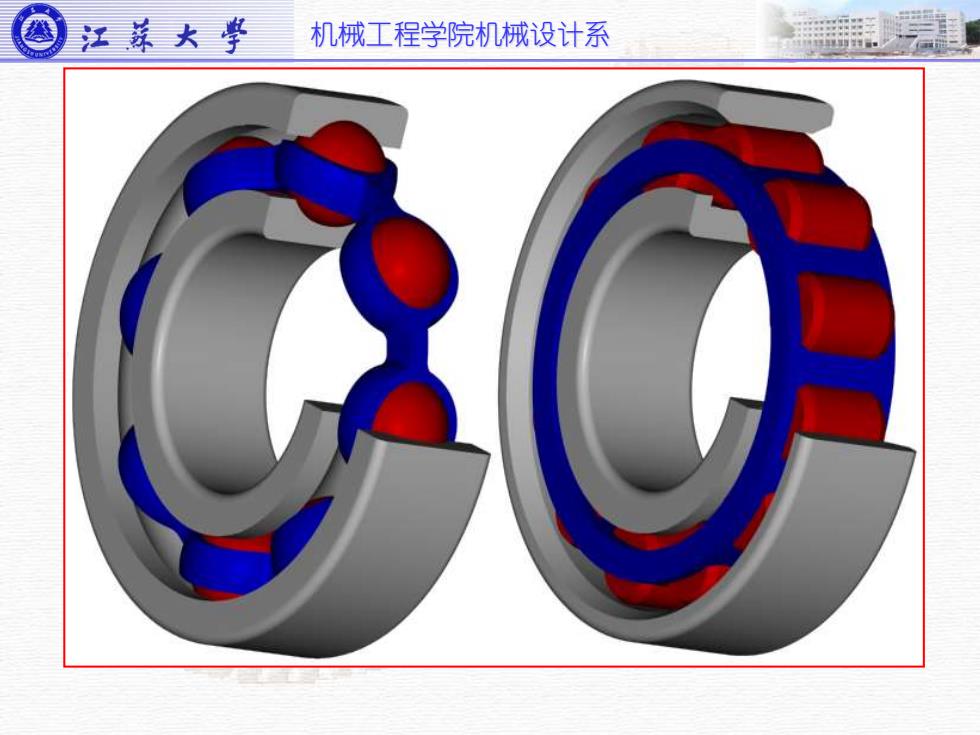

机械工程学院机械设计系 一．主要设计内容 类型选择 尺寸选择 组合结构设计 二．基本结构：内圈、外圈、滚动体、保持架 §13-1 概 述 内圈、外圈、滚动体：轴承铬钢GCr15， 硬度 60~65 HRC 保持架：低碳钢；铜、铝、工程塑料
机械工程学院机械设计系 一．主要设计内容 类型选择 尺寸选择 组合结构设计 二．基本结构：内圈、外圈、滚动体、保持架 §13-1 概 述 内圈、外圈、滚动体：轴承铬钢GCr15， 硬度 60~65 HRC 保持架：低碳钢；铜、铝、工程塑料
机械工程学院机械设计系
机械工程学院机械设计系

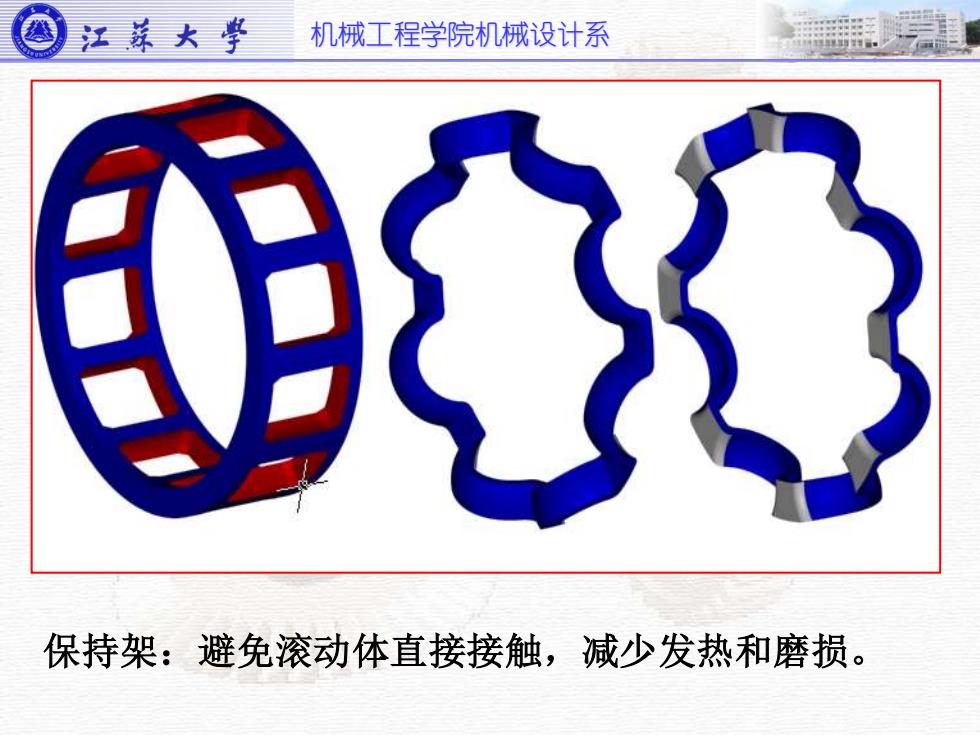

机械工程学院机械设计系 保持架：避免滚动体直接接触，减少发热和磨损
机械工程学院机械设计系 保持架：避免滚动体直接接触，减少发热和磨损
