第一节 换热设备 一、概述 换热器是化工厂、食品厂主要的化工设备之一。换热 器的类型很多，特点不一，可根据生产工艺要求进行选择。 依据传热原理和实现热交换的方法，换热器可分为间壁 式、混合式及蓄热式三类，其中以间壁式换热器应用最为 普遍。 间壁式换热器： 是以固体壁面把冷热流体隔开，不相混 合，通过间壁进行热量交换（有列管式、螺旋板式、板式、 夹套式、蛇管式、套管式换热器） 混合式换热器：被冷凝的蒸汽直接与冷水接触进行换热。 因此传热效果好；设备结构简单，仅在允许冷热流体互相 混合时，才能应用
第一节 换热设备 一、概述 换热器是化工厂、食品厂主要的化工设备之一。换热 器的类型很多，特点不一，可根据生产工艺要求进行选择。 依据传热原理和实现热交换的方法，换热器可分为间壁 式、混合式及蓄热式三类，其中以间壁式换热器应用最为 普遍。 间壁式换热器： 是以固体壁面把冷热流体隔开，不相混 合，通过间壁进行热量交换（有列管式、螺旋板式、板式、 夹套式、蛇管式、套管式换热器） 混合式换热器：被冷凝的蒸汽直接与冷水接触进行换热。 因此传热效果好；设备结构简单，仅在允许冷热流体互相 混合时，才能应用
列管式换热器： 列管式换热器是化工生产中应用最为广泛的传热设备。 优点是单位体积所具有的传热面积大及传热效果好，结构 简单，制造的材料范围较广，操作弹性也较大
列管式换热器： 列管式换热器是化工生产中应用最为广泛的传热设备。 优点是单位体积所具有的传热面积大及传热效果好，结构 简单，制造的材料范围较广，操作弹性也较大
板式换热器： 板式换热器优点是结构紧凑，单位体积设备提供的传热 面积大，总传热系数高，可根据需要增减板数以调节传热面 积，检修和清洗都比较方便等。缺点是处理量不大，操作压 强比较低，因受垫片耐热性能的限制，操作温度不能太高。 板式换热器是一种高效换热设备，其具有许多独特的优 点，在食品、化工、制药等，工业中获得广泛应用。如在乳 品生产中，大多用作牛奶的高温短时间或超高温杀菌、牛奶 的冷却；果汁的加热杀菌和冷却；啤酒厂用于麦芽汁冷却等
板式换热器： 板式换热器优点是结构紧凑，单位体积设备提供的传热 面积大，总传热系数高，可根据需要增减板数以调节传热面 积，检修和清洗都比较方便等。缺点是处理量不大，操作压 强比较低，因受垫片耐热性能的限制，操作温度不能太高。 板式换热器是一种高效换热设备，其具有许多独特的优 点，在食品、化工、制药等，工业中获得广泛应用。如在乳 品生产中，大多用作牛奶的高温短时间或超高温杀菌、牛奶 的冷却；果汁的加热杀菌和冷却；啤酒厂用于麦芽汁冷却等

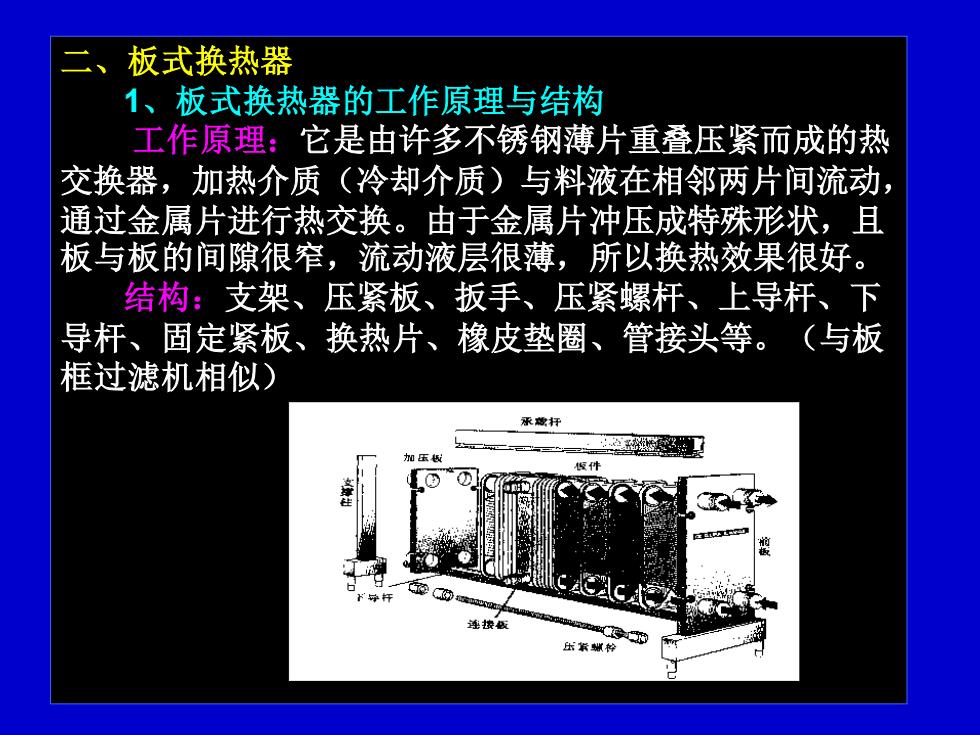

二、板式换热器 1、板式换热器的工作原理与结构 工作原理：它是由许多不锈钢薄片重叠压紧而成的热 交换器，加热介质（冷却介质）与料液在相邻两片间流动， 通过金属片进行热交换。由于金属片冲压成特殊形状，且 板与板的间隙很窄，流动液层很薄，所以换热效果很好。 结构：支架、压紧板、扳手、压紧螺杆、上导杆、下 导杆、固定紧板、换热片、橡皮垫圈、管接头等。（与板 框过滤机相似）
二、板式换热器 1、板式换热器的工作原理与结构 工作原理：它是由许多不锈钢薄片重叠压紧而成的热 交换器，加热介质（冷却介质）与料液在相邻两片间流动， 通过金属片进行热交换。由于金属片冲压成特殊形状，且 板与板的间隙很窄，流动液层很薄，所以换热效果很好。 结构：支架、压紧板、扳手、压紧螺杆、上导杆、下 导杆、固定紧板、换热片、橡皮垫圈、管接头等。（与板 框过滤机相似）
