童章

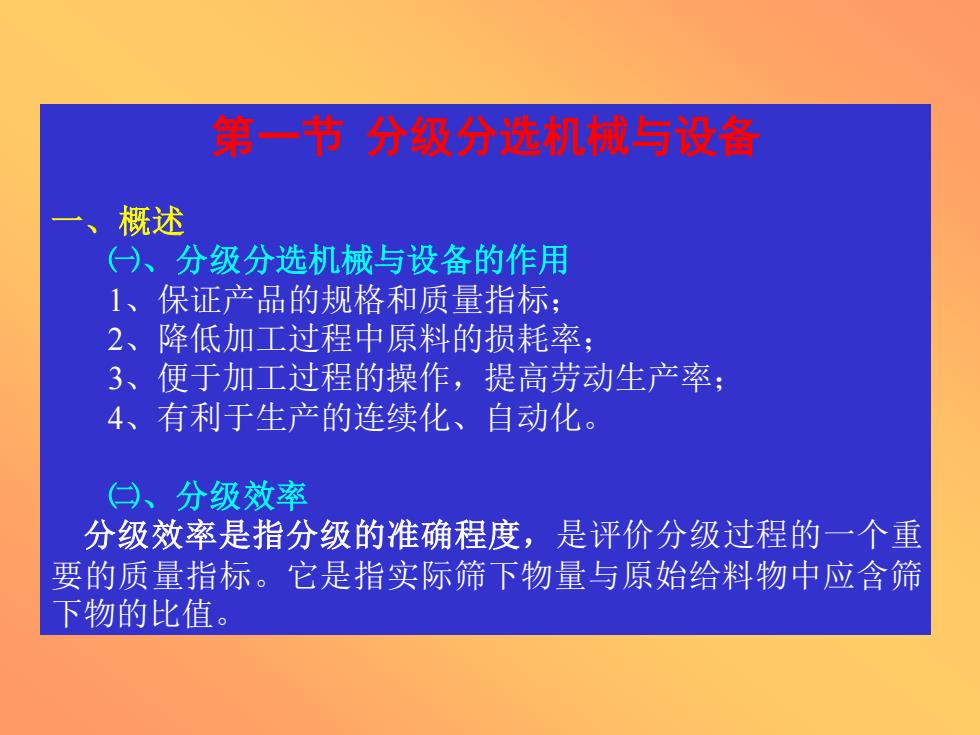

第一节 分级分选机械与设备 一、概述 ㈠、分级分选机械与设备的作用 1、保证产品的规格和质量指标； 2、降低加工过程中原料的损耗率； 3、便于加工过程的操作，提高劳动生产率； 4、有利于生产的连续化、自动化。 ㈡、分级效率 分级效率是指分级的准确程度，是评价分级过程的一个重 要的质量指标。它是指实际筛下物量与原始给料物中应含筛 下物的比值
第一节 分级分选机械与设备 一、概述 ㈠、分级分选机械与设备的作用 1、保证产品的规格和质量指标； 2、降低加工过程中原料的损耗率； 3、便于加工过程的操作，提高劳动生产率； 4、有利于生产的连续化、自动化。 ㈡、分级效率 分级效率是指分级的准确程度，是评价分级过程的一个重 要的质量指标。它是指实际筛下物量与原始给料物中应含筛 下物的比值
设：G1－为分级前的物料量（原始给料量） G2 －为过筛物（筛下物）的物料量 G3 －为未能过筛（筛上物）的物料量 a1 －为过筛前物料（原始给料）中应含筛下物的百分比 a2 －为过筛物（筛下物）中应含筛下物的百分比（如筛面无破损， 则此值为100％） a3 －为未过筛物（筛上物）中，筛下物所占的百分比（留在筛面 上物质中，应通过而未通过的筛下物所占的百分） 则筛分效率为： -① 根据物料衡算： G1 = G2 + G3 - ② G1a1 = G2a2 + G3a3 -③ 将②式代入③式，并整理得： 将上式代入①式得： -④ 100 % 1 1 2 2 G a G a η= 2 3 1 3 1 2 a a a a G G − − = % ( ) ( ) 100 2 3 1 1 3 2 a a a a a a − − η=
设：G1－为分级前的物料量（原始给料量） G2 －为过筛物（筛下物）的物料量 G3 －为未能过筛（筛上物）的物料量 a1 －为过筛前物料（原始给料）中应含筛下物的百分比 a2 －为过筛物（筛下物）中应含筛下物的百分比（如筛面无破损， 则此值为100％） a3 －为未过筛物（筛上物）中，筛下物所占的百分比（留在筛面 上物质中，应通过而未通过的筛下物所占的百分） 则筛分效率为： -① 根据物料衡算： G1 = G2 + G3 - ② G1a1 = G2a2 + G3a3 -③ 将②式代入③式，并整理得： 将上式代入①式得： -④ 100 % 1 1 2 2 G a G a η= 2 3 1 3 1 2 a a a a G G − − = % ( ) ( ) 100 2 3 1 1 3 2 a a a a a a − − η=
在正常操作中如筛面没有破损，则a2 =100%，故④式可以 变成： 由此可知，只要测得a1和a3就很容易算出筛分效率了。 % (100 ) ( ) 100 100 3 1 1 3 a a a a − − η=
在正常操作中如筛面没有破损，则a2 =100%，故④式可以 变成： 由此可知，只要测得a1和a3就很容易算出筛分效率了。 % (100 ) ( ) 100 100 3 1 1 3 a a a a − − η=
二、分级设备 ㈠、滚筒式分级机 1、滚筒式分级机的结构和工作原理 ⑴、结构
二、分级设备 ㈠、滚筒式分级机 1、滚筒式分级机的结构和工作原理 ⑴、结构
