机械工程学院机械设计系 2024年11月1日 机 械 原理及设计 （Ⅱ） 第十一章 蜗杆传动
机械工程学院机械设计系 2024年11月1日 机 械 原理及设计 （Ⅱ） 第十一章 蜗杆传动

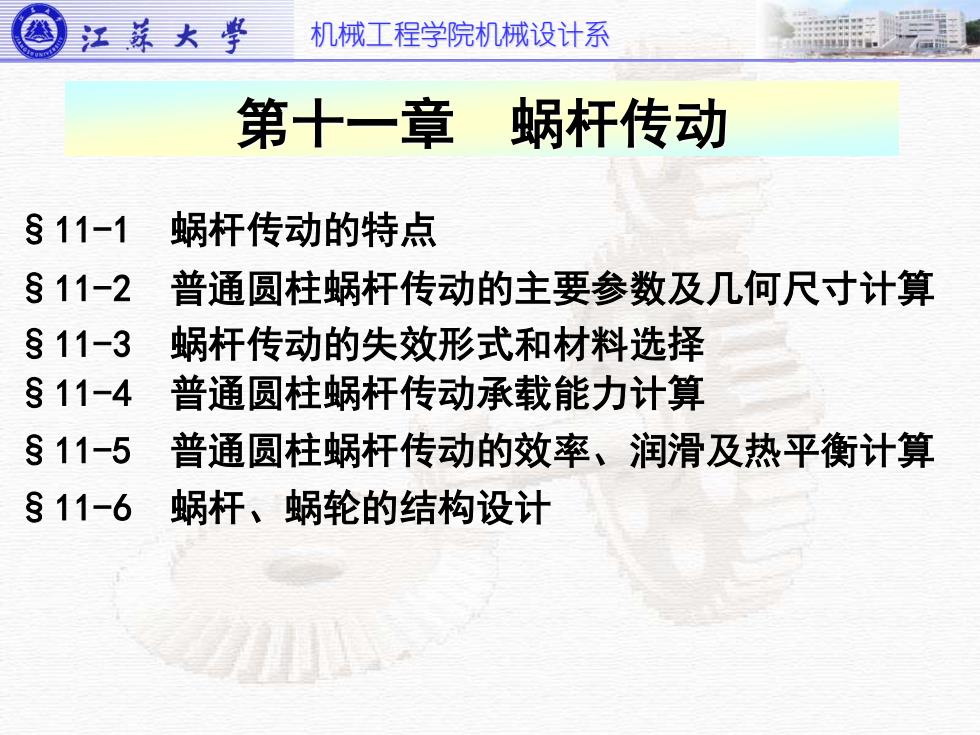

机械工程学院机械设计系 第十一章 蜗杆传动 §11-1 蜗杆传动的特点 §11-2 普通圆柱蜗杆传动的主要参数及几何尺寸计算 §11-4 普通圆柱蜗杆传动承载能力计算 §11-3 蜗杆传动的失效形式和材料选择 §11-5 普通圆柱蜗杆传动的效率、润滑及热平衡计算 §11-6 蜗杆、蜗轮的结构设计
机械工程学院机械设计系 第十一章 蜗杆传动 §11-1 蜗杆传动的特点 §11-2 普通圆柱蜗杆传动的主要参数及几何尺寸计算 §11-4 普通圆柱蜗杆传动承载能力计算 §11-3 蜗杆传动的失效形式和材料选择 §11-5 普通圆柱蜗杆传动的效率、润滑及热平衡计算 §11-6 蜗杆、蜗轮的结构设计

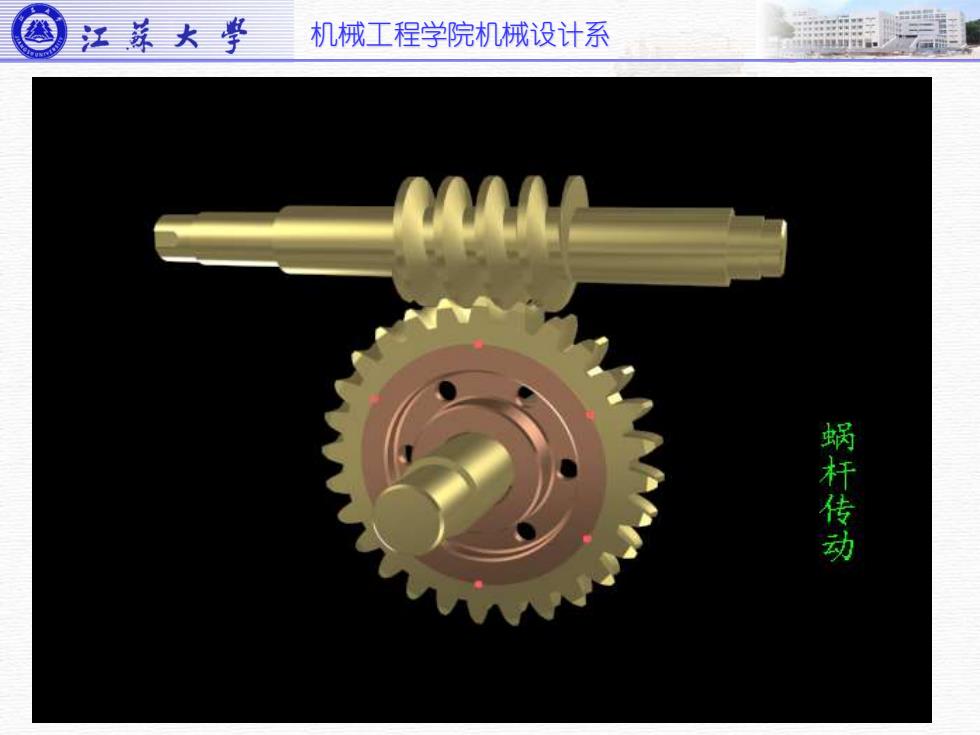

机械工程学院机械设计系
机械工程学院机械设计系
机械工程学院机械设计系 一．工作特点 1．传动比大，结构紧凑（i=5~80 最大 i=1000） 2．传动平稳，噪音小 3．反行程易自锁： ≤ v 4．效率低，发热量大，选减摩材料 二．蜗杆传动类型 2．环面蜗杆传动 1．圆柱蜗杆传动 （1）普通圆柱蜗杆传动 （2）圆弧圆柱蜗杆传动(ZC) §11-1 蜗杆传动的特点 ★主要是刀具的加工时的位置、装夹角度、刀具形状、刀具的 种类等不同而形成了不同类型的蜗杆传动。 3．锥蜗杆传动（略）
机械工程学院机械设计系 一．工作特点 1．传动比大，结构紧凑（i=5~80 最大 i=1000） 2．传动平稳，噪音小 3．反行程易自锁： ≤ v 4．效率低，发热量大，选减摩材料 二．蜗杆传动类型 2．环面蜗杆传动 1．圆柱蜗杆传动 （1）普通圆柱蜗杆传动 （2）圆弧圆柱蜗杆传动(ZC) §11-1 蜗杆传动的特点 ★主要是刀具的加工时的位置、装夹角度、刀具形状、刀具的 种类等不同而形成了不同类型的蜗杆传动。 3．锥蜗杆传动（略）
机械工程学院机械设计系 a．阿基米德蜗杆(ZA) 最常用 蜗杆齿廓 横截面：阿基米德螺旋线 纵截面：直齿齿条 蜗轮齿廓 中间截面：渐开线 中间平面，蜗杆传动如同直齿齿条与渐开线齿轮啮合 （1）普通圆柱蜗杆传动 1．圆柱蜗杆传动 结论
机械工程学院机械设计系 a．阿基米德蜗杆(ZA) 最常用 蜗杆齿廓 横截面：阿基米德螺旋线 纵截面：直齿齿条 蜗轮齿廓 中间截面：渐开线 中间平面，蜗杆传动如同直齿齿条与渐开线齿轮啮合 （1）普通圆柱蜗杆传动 1．圆柱蜗杆传动 结论
