第一节 搅拌器 一．搅拌的目的 强化传热、传质、强化化学反应，取得一种均匀混合 物。 二、搅拌方法 机械搅拌-利用搅拌器进行搅拌； 气流搅拌-利用压缩空气进行搅拌； 超声波搅拌—利用超声波的作用进行搅拌； 三．搅拌器的类型与构造： 根据浆叶构造的特征，可分成四类：平浆式搅拌器、 旋浆式搅拌器、涡轮式搅拌器、特种搅拌器
第一节 搅拌器 一．搅拌的目的 强化传热、传质、强化化学反应，取得一种均匀混合 物。 二、搅拌方法 机械搅拌-利用搅拌器进行搅拌； 气流搅拌-利用压缩空气进行搅拌； 超声波搅拌—利用超声波的作用进行搅拌； 三．搅拌器的类型与构造： 根据浆叶构造的特征，可分成四类：平浆式搅拌器、 旋浆式搅拌器、涡轮式搅拌器、特种搅拌器

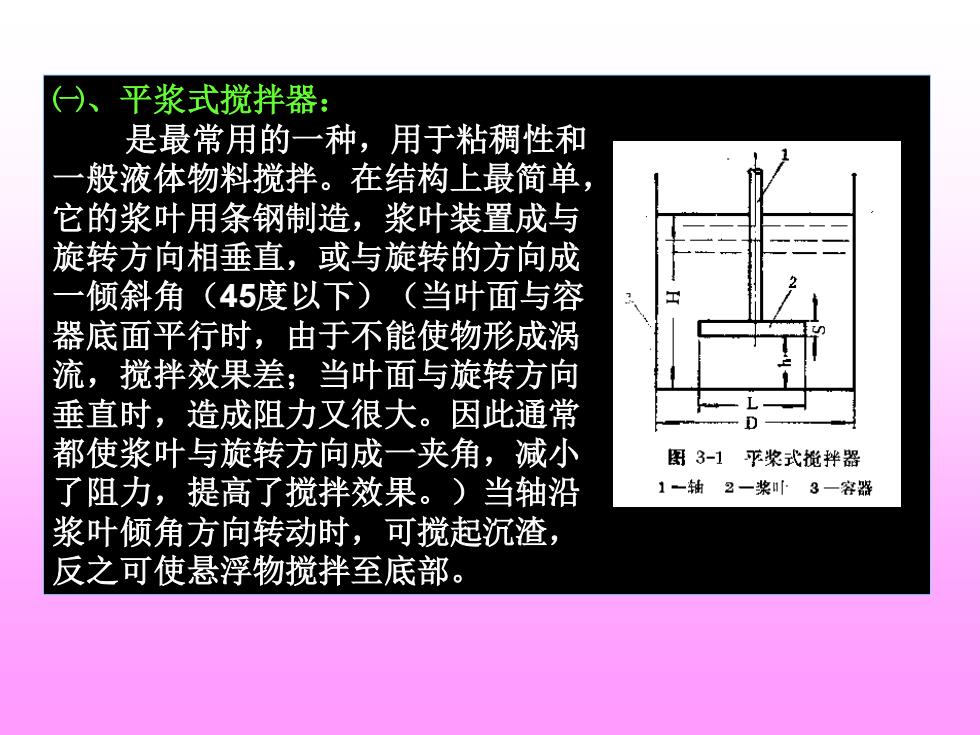

㈠、平浆式搅拌器： 是最常用的一种，用于粘稠性和 一般液体物料搅拌。在结构上最简单， 它的浆叶用条钢制造，浆叶装置成与 旋转方向相垂直，或与旋转的方向成 一倾斜角（45度以下）（当叶面与容 器底面平行时，由于不能使物形成涡 流，搅拌效果差；当叶面与旋转方向 垂直时，造成阻力又很大。因此通常 都使浆叶与旋转方向成一夹角，减小 了阻力，提高了搅拌效果。）当轴沿 浆叶倾角方向转动时，可搅起沉渣， 反之可使悬浮物搅拌至底部
㈠、平浆式搅拌器： 是最常用的一种，用于粘稠性和 一般液体物料搅拌。在结构上最简单， 它的浆叶用条钢制造，浆叶装置成与 旋转方向相垂直，或与旋转的方向成 一倾斜角（45度以下）（当叶面与容 器底面平行时，由于不能使物形成涡 流，搅拌效果差；当叶面与旋转方向 垂直时，造成阻力又很大。因此通常 都使浆叶与旋转方向成一夹角，减小 了阻力，提高了搅拌效果。）当轴沿 浆叶倾角方向转动时，可搅起沉渣， 反之可使悬浮物搅拌至底部
浆叶固定在轴上的方法有四种： （1）焊接法：制造方便，但强度不大，拆 卸困难，常用于直径小的容器中。 （2）螺钉连接法：螺钉把浆叶固定在轴上， 中间有垫片。当轴是圆形时，主要靠浆叶与 轴的摩擦力而使浆叶旋转，拆卸方便，但功 率大时，容易产生滑动，故只适用于功率小 的场合。 （3）方轴、螺钉连接，目的是克服浆叶与 轴的滑动，但方轴加工不便，浆叶与轴的 连接也比较麻烦
浆叶固定在轴上的方法有四种： （1）焊接法：制造方便，但强度不大，拆 卸困难，常用于直径小的容器中。 （2）螺钉连接法：螺钉把浆叶固定在轴上， 中间有垫片。当轴是圆形时，主要靠浆叶与 轴的摩擦力而使浆叶旋转，拆卸方便，但功 率大时，容易产生滑动，故只适用于功率小 的场合。 （3）方轴、螺钉连接，目的是克服浆叶与 轴的滑动，但方轴加工不便，浆叶与轴的 连接也比较麻烦
（4）键固定法：浆叶焊在轴套上，轴套与 轴之间销以键固定，能克服以上缺点，被广 泛采用，为了使搅拌更有效，可装置好几排 浆叶，每一排上浆叶为两个或四个，相邻两 排浆叶应互相垂直，以增加搅拌效率，浆叶的大小约为容 器直径的1/3~2/3，宽度为长度的1/10~1/6。转速一般为 20~80转/分，低速搅拌。 特点：构造简单，搅拌效果良好。 注意：当叶面与容器底面平行时，由于不 能使物料形成涡流， 搅拌效果差；当叶 面与旋转方向垂直时，造成阻力又很大。 因此通常都使桨叶与旋转方向成一夹角
（4）键固定法：浆叶焊在轴套上，轴套与 轴之间销以键固定，能克服以上缺点，被广 泛采用，为了使搅拌更有效，可装置好几排 浆叶，每一排上浆叶为两个或四个，相邻两 排浆叶应互相垂直，以增加搅拌效率，浆叶的大小约为容 器直径的1/3~2/3，宽度为长度的1/10~1/6。转速一般为 20~80转/分，低速搅拌。 特点：构造简单，搅拌效果良好。 注意：当叶面与容器底面平行时，由于不 能使物料形成涡流， 搅拌效果差；当叶 面与旋转方向垂直时，造成阻力又很大。 因此通常都使桨叶与旋转方向成一夹角
