扭矩图MeiMe2Me3Me4无法显示该图片Me4X(+)MeiMei+Me2
扭矩图 (+) (−)

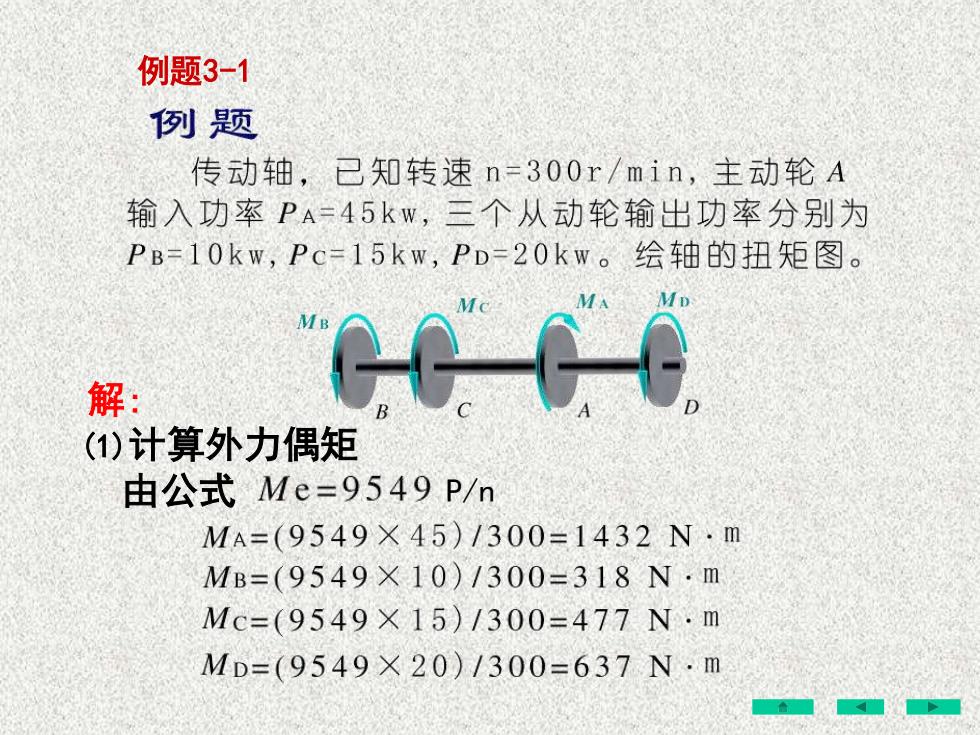

例题3-1例题传动轴，已知转速n=300r/min，主动轮A输入功率PA=45kW，三个从动轮输出功率分别为PB=10kw，Pc=15kw，PD=20kw。绘轴的扭矩图。CCO解：(1)计算外力偶矩由公式 Me=9549P/nMA=(9549X 45)/300=1432 N.mMB=(9549X10)/300=318 N:mMc=(9549X15)300=477NmMD=(9549X20)/300=637N.m
解: (1)计算外力偶矩 由公式 P/n 例题3-1

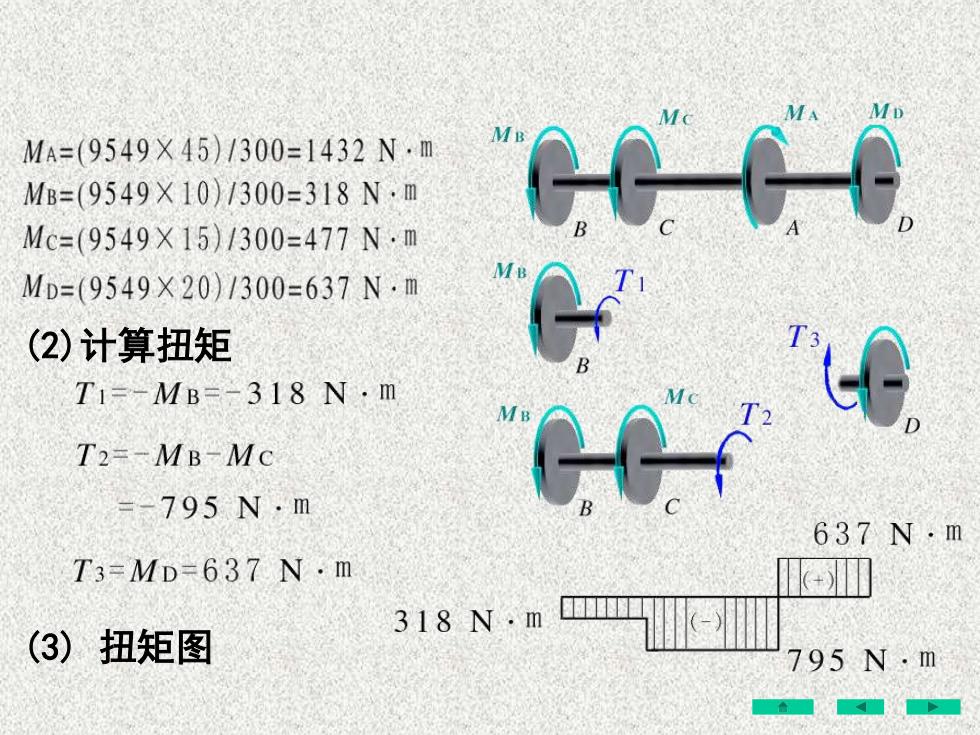

MA=(9549X45)/300=1432NmMB=(9549X10）/300=318N·mMc=(9549X15）/300=477N.mMMD=(9549×20)/300=637N-m(2)计算扭矩T1=-MB=-318 N :mT2=-MB-Mc-795N:m637N.mT3=MD-637N·mS品318N.m(3）扭矩图795Nm
(2)计算扭矩 (3) 扭矩图

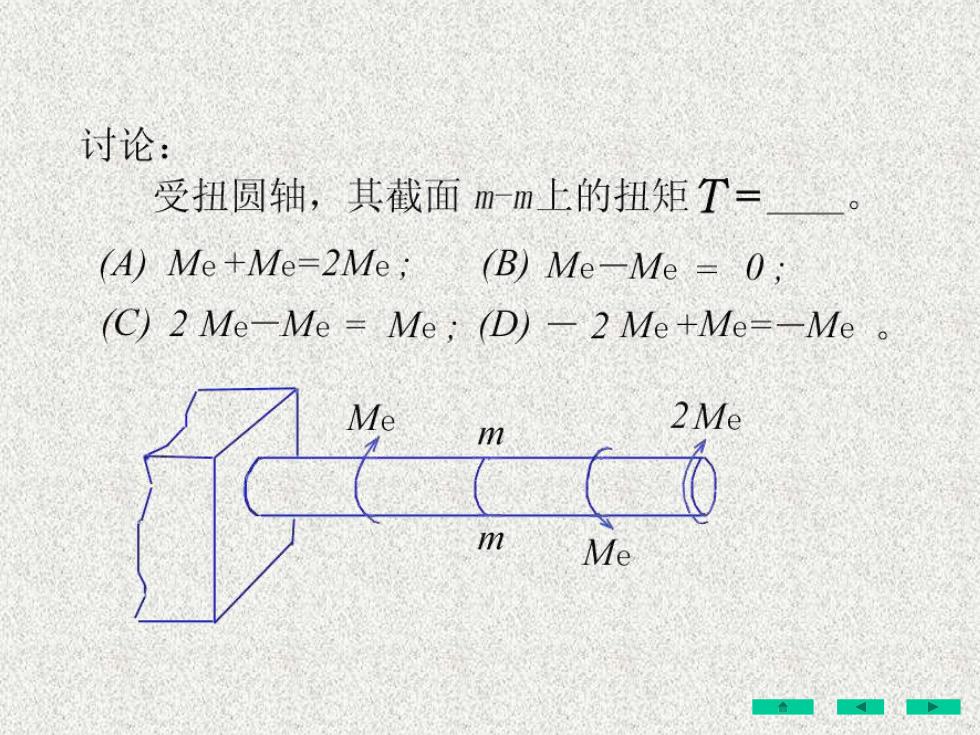

讨论：受扭圆轴，其截面m-m上的扭矩T=C(A) Me +Me=2Me:(B) Me-Me = 0,(C) 2 Me-Me = Me : (D) - 2 Me +Me=-Me 。2MeMemmMe

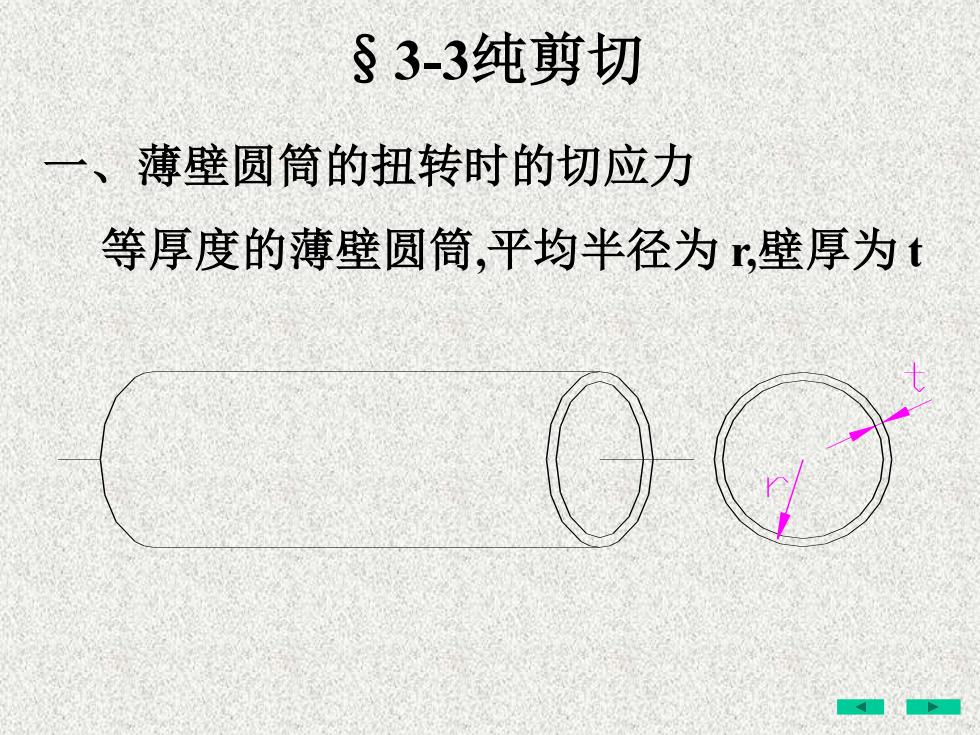

S3-3纯剪切一、薄壁圆筒的扭转时的切应力等厚度的薄壁圆筒,平均半径为r,壁厚为 t
§3-3纯剪切 一、薄壁圆筒的扭转时的切应力 等厚度的薄壁圆筒,平均半径为 r,壁厚为 t
