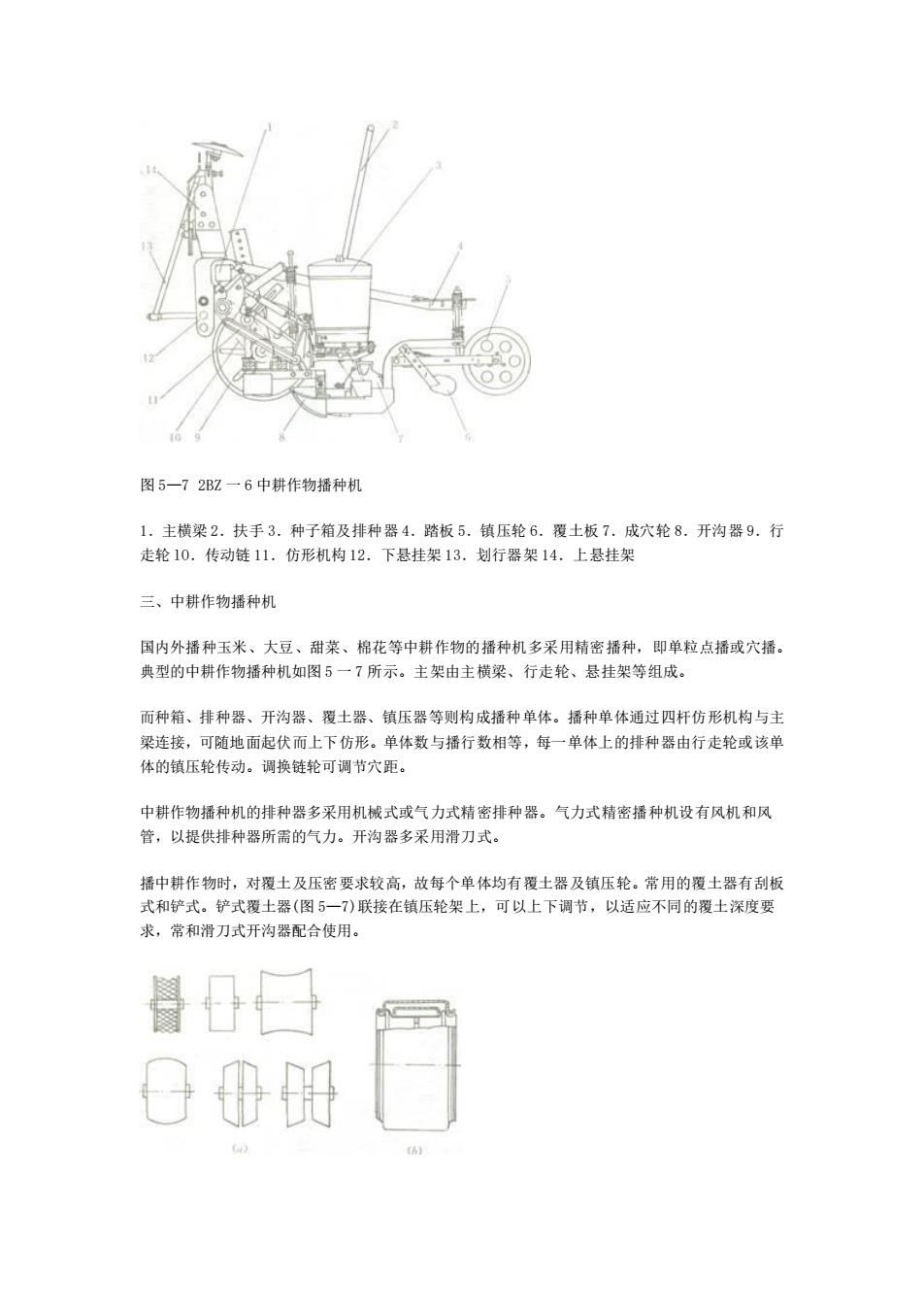

图 5—7 2BZ 一 6 中耕作物播种机 1．主横梁 2．扶手 3．种子箱及排种器 4．踏板 5．镇压轮 6．覆土板 7．成穴轮 8．开沟器 9．行 走轮 lO．传动链 11．仿形机构 12．下悬挂架 13．划行器架 14．上悬挂架 三、中耕作物播种机 国内外播种玉米、大豆、甜菜、棉花等中耕作物的播种机多采用精密播种，即单粒点播或穴播。 典型的中耕作物播种机如图 5 一 7 所示。主架由主横梁、行走轮、悬挂架等组成。 而种箱、排种器、开沟器、覆土器、镇压器等则构成播种单体。播种单体通过四杆仿形机构与主 梁连接，可随地面起伏而上下仿形。单体数与播行数相等，每一单体上的排种器由行走轮或该单 体的镇压轮传动。调换链轮可调节穴距。 中耕作物播种机的排种器多采用机械式或气力式精密排种器。气力式精密播种机设有风机和风 管，以提供排种器所需的气力。开沟器多采用滑刀式。 播中耕作物时，对覆土及压密要求较高，故每个单体均有覆土器及镇压轮。常用的覆土器有刮板 式和铲式。铲式覆土器(图 5—7)联接在镇压轮架上，可以上下调节，以适应不同的覆土深度要 求，常和滑刀式开沟器配合使用
图 5—7 2BZ 一 6 中耕作物播种机 1．主横梁 2．扶手 3．种子箱及排种器 4．踏板 5．镇压轮 6．覆土板 7．成穴轮 8．开沟器 9．行 走轮 lO．传动链 11．仿形机构 12．下悬挂架 13．划行器架 14．上悬挂架 三、中耕作物播种机 国内外播种玉米、大豆、甜菜、棉花等中耕作物的播种机多采用精密播种，即单粒点播或穴播。 典型的中耕作物播种机如图 5 一 7 所示。主架由主横梁、行走轮、悬挂架等组成。 而种箱、排种器、开沟器、覆土器、镇压器等则构成播种单体。播种单体通过四杆仿形机构与主 梁连接，可随地面起伏而上下仿形。单体数与播行数相等，每一单体上的排种器由行走轮或该单 体的镇压轮传动。调换链轮可调节穴距。 中耕作物播种机的排种器多采用机械式或气力式精密排种器。气力式精密播种机设有风机和风 管，以提供排种器所需的气力。开沟器多采用滑刀式。 播中耕作物时，对覆土及压密要求较高，故每个单体均有覆土器及镇压轮。常用的覆土器有刮板 式和铲式。铲式覆土器(图 5—7)联接在镇压轮架上，可以上下调节，以适应不同的覆土深度要 求，常和滑刀式开沟器配合使用

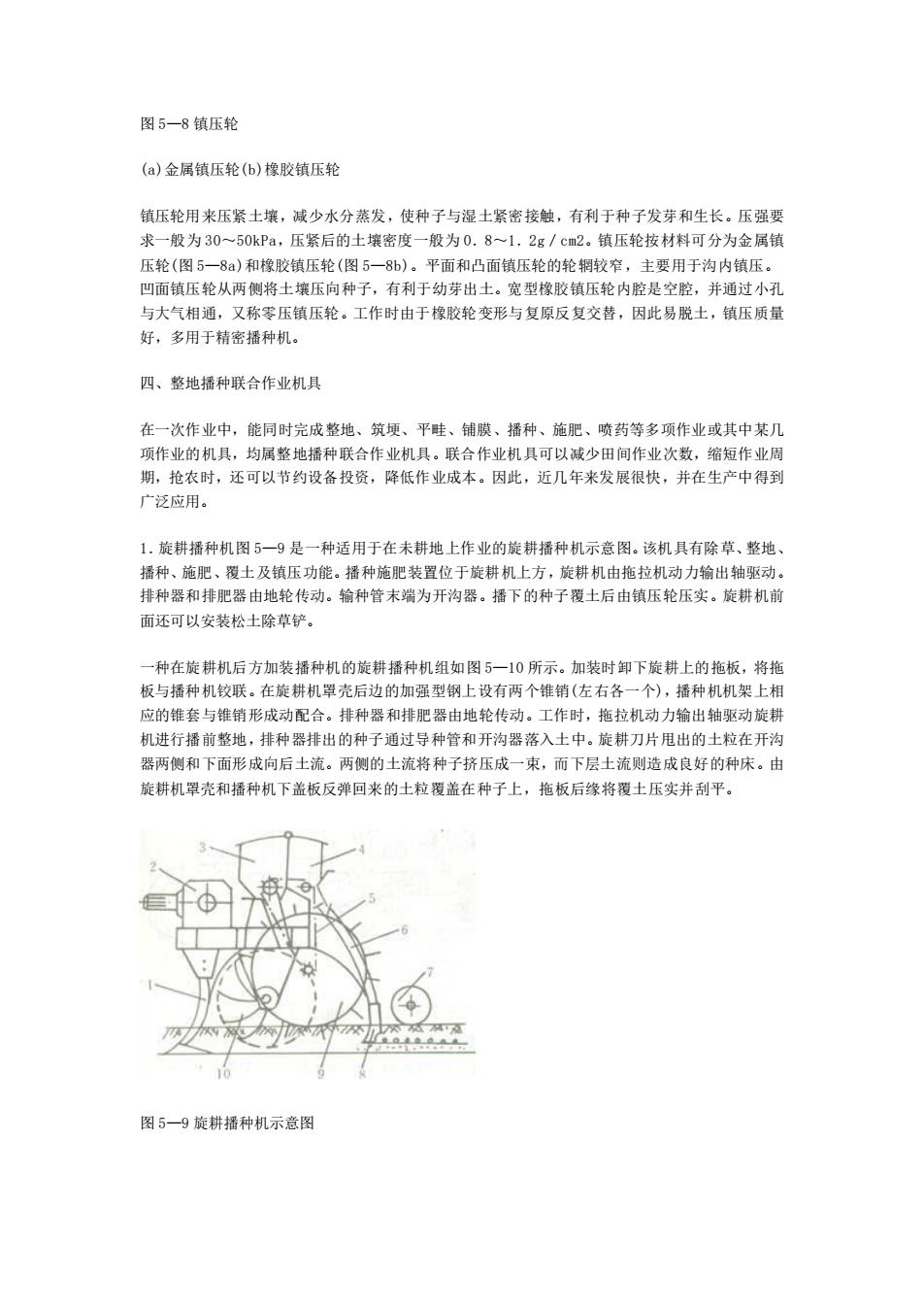

图 5—8 镇压轮 (a)金属镇压轮(b)橡胶镇压轮 镇压轮用来压紧土壤，减少水分蒸发，使种子与湿土紧密接触，有利于种子发芽和生长。压强要 求一般为 30～50kPa，压紧后的土壤密度一般为 0．8～1．2g／cm2。镇压轮按材料可分为金属镇 压轮(图 5—8a)和橡胶镇压轮(图 5—8b)。平面和凸面镇压轮的轮辋较窄，主要用于沟内镇压。 凹面镇压轮从两侧将土壤压向种子，有利于幼芽出土。宽型橡胶镇压轮内腔是空腔，并通过小孔 与大气相通，又称零压镇压轮。工作时由于橡胶轮变形与复原反复交替，因此易脱土，镇压质量 好，多用于精密播种机。 四、整地播种联合作业机具 在一次作业中，能同时完成整地、筑埂、平畦、铺膜、播种、施肥、喷药等多项作业或其中某几 项作业的机具，均属整地播种联合作业机具。联合作业机具可以减少田间作业次数，缩短作业周 期，抢农时，还可以节约设备投资，降低作业成本。因此，近几年来发展很快，并在生产中得到 广泛应用。 1．旋耕播种机图 5—9 是一种适用于在未耕地上作业的旋耕播种机示意图。该机具有除草、整地、 播种、施肥、覆土及镇压功能。播种施肥装置位于旋耕机上方，旋耕机由拖拉机动力输出轴驱动。 排种器和排肥器由地轮传动。输种管末端为开沟器。播下的种子覆土后由镇压轮压实。旋耕机前 面还可以安装松土除草铲。 一种在旋耕机后方加装播种机的旋耕播种机组如图 5—10 所示。加装时卸下旋耕上的拖板，将拖 板与播种机铰联。在旋耕机罩壳后边的加强型钢上设有两个锥销(左右各一个)，播种机机架上相 应的锥套与锥销形成动配合。排种器和排肥器由地轮传动。工作时，拖拉机动力输出轴驱动旋耕 机进行播前整地，排种器排出的种子通过导种管和开沟器落入土中。旋耕刀片甩出的土粒在开沟 器两侧和下面形成向后土流。两侧的土流将种子挤压成一束，而下层土流则造成良好的种床。由 旋耕机罩壳和播种机下盖板反弹回来的土粒覆盖在种子上，拖板后缘将覆土压实并刮平。 图 5—9 旋耕播种机示意图
图 5—8 镇压轮 (a)金属镇压轮(b)橡胶镇压轮 镇压轮用来压紧土壤，减少水分蒸发，使种子与湿土紧密接触，有利于种子发芽和生长。压强要 求一般为 30～50kPa，压紧后的土壤密度一般为 0．8～1．2g／cm2。镇压轮按材料可分为金属镇 压轮(图 5—8a)和橡胶镇压轮(图 5—8b)。平面和凸面镇压轮的轮辋较窄，主要用于沟内镇压。 凹面镇压轮从两侧将土壤压向种子，有利于幼芽出土。宽型橡胶镇压轮内腔是空腔，并通过小孔 与大气相通，又称零压镇压轮。工作时由于橡胶轮变形与复原反复交替，因此易脱土，镇压质量 好，多用于精密播种机。 四、整地播种联合作业机具 在一次作业中，能同时完成整地、筑埂、平畦、铺膜、播种、施肥、喷药等多项作业或其中某几 项作业的机具，均属整地播种联合作业机具。联合作业机具可以减少田间作业次数，缩短作业周 期，抢农时，还可以节约设备投资，降低作业成本。因此，近几年来发展很快，并在生产中得到 广泛应用。 1．旋耕播种机图 5—9 是一种适用于在未耕地上作业的旋耕播种机示意图。该机具有除草、整地、 播种、施肥、覆土及镇压功能。播种施肥装置位于旋耕机上方，旋耕机由拖拉机动力输出轴驱动。 排种器和排肥器由地轮传动。输种管末端为开沟器。播下的种子覆土后由镇压轮压实。旋耕机前 面还可以安装松土除草铲。 一种在旋耕机后方加装播种机的旋耕播种机组如图 5—10 所示。加装时卸下旋耕上的拖板，将拖 板与播种机铰联。在旋耕机罩壳后边的加强型钢上设有两个锥销(左右各一个)，播种机机架上相 应的锥套与锥销形成动配合。排种器和排肥器由地轮传动。工作时，拖拉机动力输出轴驱动旋耕 机进行播前整地，排种器排出的种子通过导种管和开沟器落入土中。旋耕刀片甩出的土粒在开沟 器两侧和下面形成向后土流。两侧的土流将种子挤压成一束，而下层土流则造成良好的种床。由 旋耕机罩壳和播种机下盖板反弹回来的土粒覆盖在种子上，拖板后缘将覆土压实并刮平。 图 5—9 旋耕播种机示意图

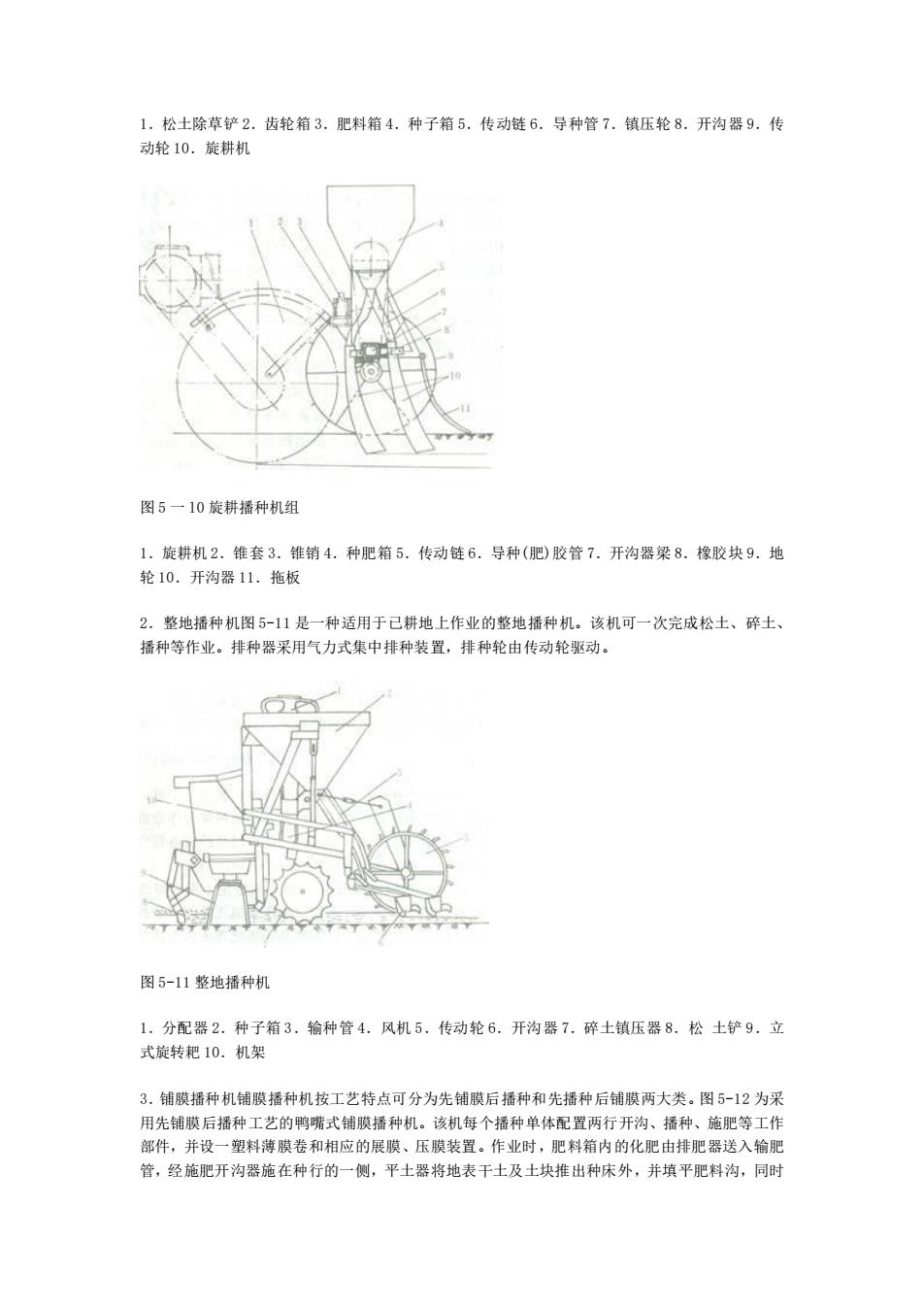

1．松土除草铲 2．齿轮箱 3．肥料箱 4．种子箱 5．传动链 6．导种管 7．镇压轮 8．开沟器 9．传 动轮 10．旋耕机 图 5 一 l0 旋耕播种机组 1．旋耕机 2．锥套 3．锥销 4．种肥箱 5．传动链 6．导种(肥)胶管 7．开沟器梁 8．橡胶块 9．地 轮 10．开沟器 11．拖板 2．整地播种机图 5-11 是一种适用于已耕地上作业的整地播种机。该机可一次完成松土、碎土、 播种等作业。排种器采用气力式集中排种装置，排种轮由传动轮驱动。 图 5-11 整地播种机 1．分配器 2．种子箱 3．输种管 4．风机 5．传动轮 6．开沟器 7．碎土镇压器 8．松 土铲 9．立 式旋转耙 10．机架 3．铺膜播种机铺膜播种机按工艺特点可分为先铺膜后播种和先播种后铺膜两大类。图 5-12 为采 用先铺膜后播种工艺的鸭嘴式铺膜播种机。该机每个播种单体配置两行开沟、播种、施肥等工作 部件，并设一塑料薄膜卷和相应的展膜、压膜装置。作业时，肥料箱内的化肥由排肥器送入输肥 管，经施肥开沟器施在种行的一侧，平土器将地表干土及土块推出种床外，并填平肥料沟，同时
1．松土除草铲 2．齿轮箱 3．肥料箱 4．种子箱 5．传动链 6．导种管 7．镇压轮 8．开沟器 9．传 动轮 10．旋耕机 图 5 一 l0 旋耕播种机组 1．旋耕机 2．锥套 3．锥销 4．种肥箱 5．传动链 6．导种(肥)胶管 7．开沟器梁 8．橡胶块 9．地 轮 10．开沟器 11．拖板 2．整地播种机图 5-11 是一种适用于已耕地上作业的整地播种机。该机可一次完成松土、碎土、 播种等作业。排种器采用气力式集中排种装置，排种轮由传动轮驱动。 图 5-11 整地播种机 1．分配器 2．种子箱 3．输种管 4．风机 5．传动轮 6．开沟器 7．碎土镇压器 8．松 土铲 9．立 式旋转耙 10．机架 3．铺膜播种机铺膜播种机按工艺特点可分为先铺膜后播种和先播种后铺膜两大类。图 5-12 为采 用先铺膜后播种工艺的鸭嘴式铺膜播种机。该机每个播种单体配置两行开沟、播种、施肥等工作 部件，并设一塑料薄膜卷和相应的展膜、压膜装置。作业时，肥料箱内的化肥由排肥器送入输肥 管，经施肥开沟器施在种行的一侧，平土器将地表干土及土块推出种床外，并填平肥料沟，同时

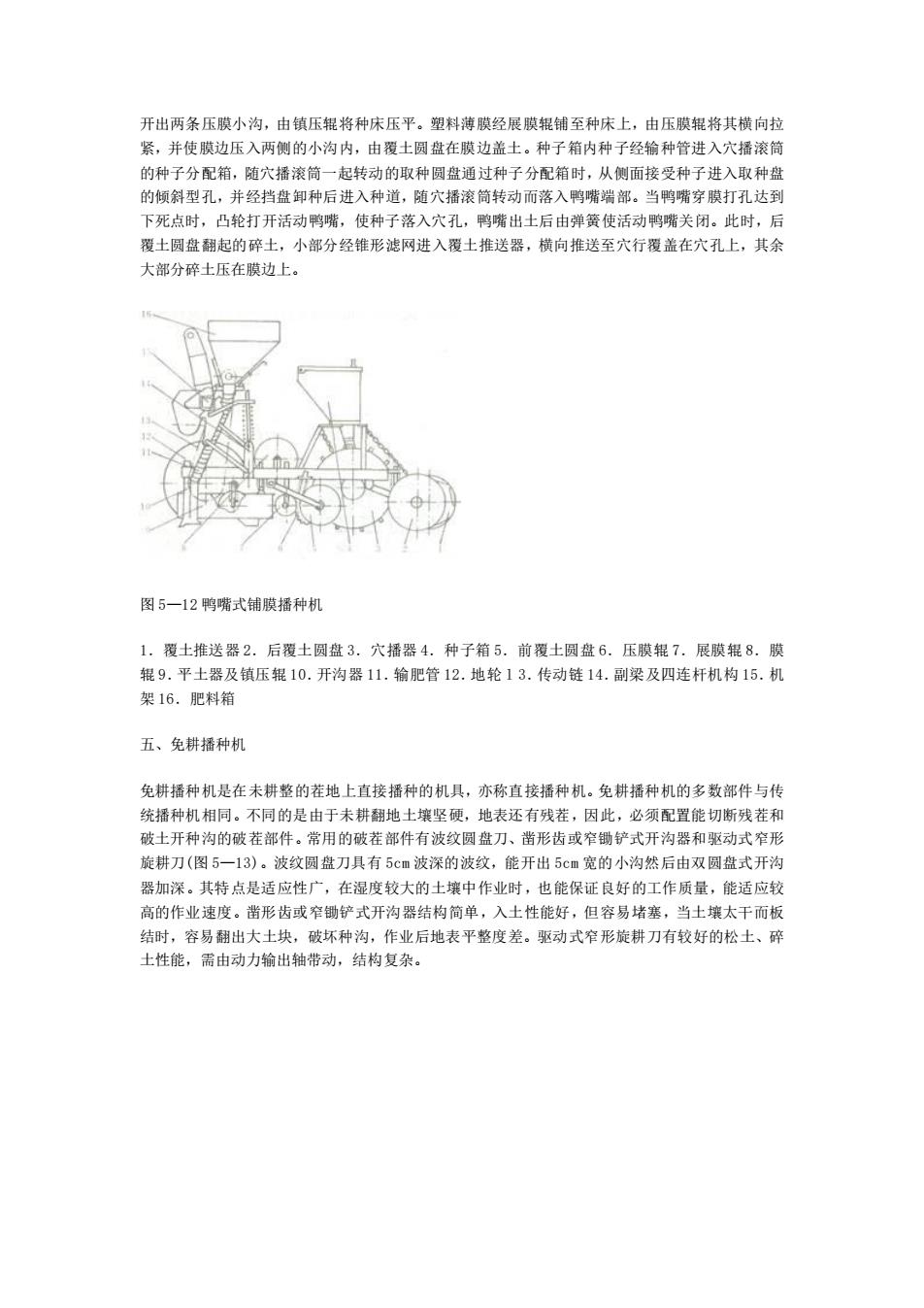

开出两条压膜小沟，由镇压辊将种床压平。塑料薄膜经展膜辊铺至种床上，由压膜辊将其横向拉 紧，并使膜边压入两侧的小沟内，由覆土圆盘在膜边盖土。种子箱内种子经输种管进入穴播滚筒 的种子分配箱，随穴播滚筒一起转动的取种圆盘通过种子分配箱时，从侧面接受种子进入取种盘 的倾斜型孔，并经挡盘卸种后进入种道，随穴播滚筒转动而落入鸭嘴端部。当鸭嘴穿膜打孔达到 下死点时，凸轮打开活动鸭嘴，使种子落入穴孔，鸭嘴出土后由弹簧使活动鸭嘴关闭。此时，后 覆土圆盘翻起的碎土，小部分经锥形滤网进入覆土推送器，横向推送至穴行覆盖在穴孔上，其余 大部分碎土压在膜边上。 图 5—12 鸭嘴式铺膜播种机 1．覆土推送器 2．后覆土圆盘 3．穴播器 4．种子箱 5．前覆土圆盘 6．压膜辊 7．展膜辊 8．膜 辊 9．平土器及镇压辊 10．开沟器 11．输肥管 12．地轮 l 3．传动链 14．副梁及四连杆机构 15．机 架 16．肥料箱 五、免耕播种机 免耕播种机是在未耕整的茬地上直接播种的机具，亦称直接播种机。免耕播种机的多数部件与传 统播种机相同。不同的是由于未耕翻地土壤坚硬，地表还有残茬，因此，必须配置能切断残茬和 破土开种沟的破茬部件。常用的破茬部件有波纹圆盘刀、凿形齿或窄锄铲式开沟器和驱动式窄形 旋耕刀(图 5—13)。波纹圆盘刀具有 5cm 波深的波纹，能开出 5cm 宽的小沟然后由双圆盘式开沟 器加深。其特点是适应性广，在湿度较大的土壤中作业时，也能保证良好的工作质量，能适应较 高的作业速度。凿形齿或窄锄铲式开沟器结构简单，入土性能好，但容易堵塞，当土壤太干而板 结时，容易翻出大土块，破坏种沟，作业后地表平整度差。驱动式窄形旋耕刀有较好的松土、碎 土性能，需由动力输出轴带动，结构复杂
开出两条压膜小沟，由镇压辊将种床压平。塑料薄膜经展膜辊铺至种床上，由压膜辊将其横向拉 紧，并使膜边压入两侧的小沟内，由覆土圆盘在膜边盖土。种子箱内种子经输种管进入穴播滚筒 的种子分配箱，随穴播滚筒一起转动的取种圆盘通过种子分配箱时，从侧面接受种子进入取种盘 的倾斜型孔，并经挡盘卸种后进入种道，随穴播滚筒转动而落入鸭嘴端部。当鸭嘴穿膜打孔达到 下死点时，凸轮打开活动鸭嘴，使种子落入穴孔，鸭嘴出土后由弹簧使活动鸭嘴关闭。此时，后 覆土圆盘翻起的碎土，小部分经锥形滤网进入覆土推送器，横向推送至穴行覆盖在穴孔上，其余 大部分碎土压在膜边上。 图 5—12 鸭嘴式铺膜播种机 1．覆土推送器 2．后覆土圆盘 3．穴播器 4．种子箱 5．前覆土圆盘 6．压膜辊 7．展膜辊 8．膜 辊 9．平土器及镇压辊 10．开沟器 11．输肥管 12．地轮 l 3．传动链 14．副梁及四连杆机构 15．机 架 16．肥料箱 五、免耕播种机 免耕播种机是在未耕整的茬地上直接播种的机具，亦称直接播种机。免耕播种机的多数部件与传 统播种机相同。不同的是由于未耕翻地土壤坚硬，地表还有残茬，因此，必须配置能切断残茬和 破土开种沟的破茬部件。常用的破茬部件有波纹圆盘刀、凿形齿或窄锄铲式开沟器和驱动式窄形 旋耕刀(图 5—13)。波纹圆盘刀具有 5cm 波深的波纹，能开出 5cm 宽的小沟然后由双圆盘式开沟 器加深。其特点是适应性广，在湿度较大的土壤中作业时，也能保证良好的工作质量，能适应较 高的作业速度。凿形齿或窄锄铲式开沟器结构简单，入土性能好，但容易堵塞，当土壤太干而板 结时，容易翻出大土块，破坏种沟，作业后地表平整度差。驱动式窄形旋耕刀有较好的松土、碎 土性能，需由动力输出轴带动，结构复杂

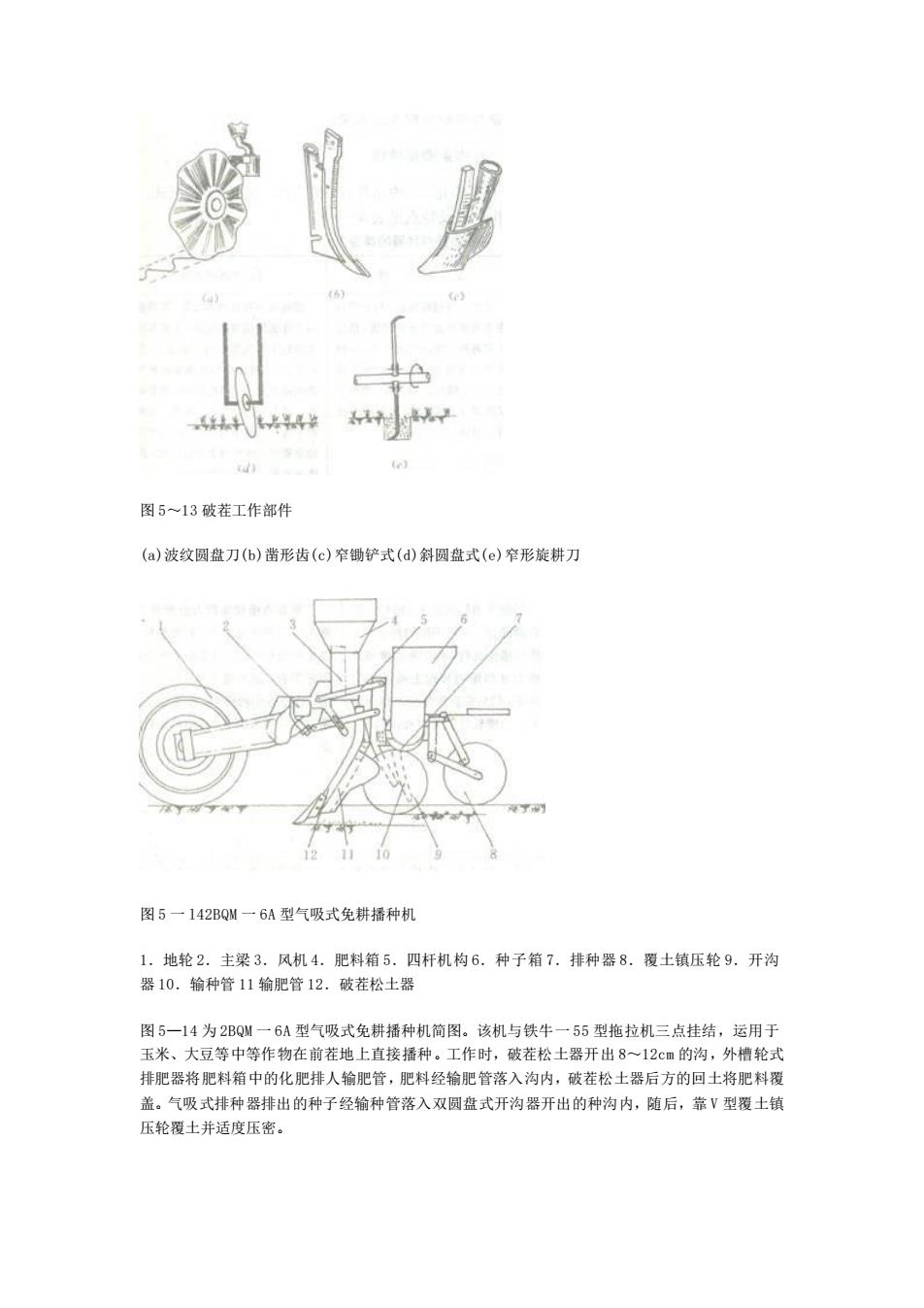

图 5～13 破茬工作部件 (a)波纹圆盘刀(b)凿形齿(c)窄锄铲式(d)斜圆盘式(e)窄形旋耕刀 图 5 一 l42BQM 一 6A 型气吸式免耕播种机 1．地轮 2．主梁 3．风机 4．肥料箱 5．四杆机构 6．种子箱 7．排种器 8．覆土镇压轮 9．开沟 器 10．输种管 11 输肥管 12．破茬松土器 图 5—14 为 2BQM 一 6A 型气吸式免耕播种机简图。该机与铁牛一 55 型拖拉机三点挂结，运用于 玉米、大豆等中等作物在前茬地上直接播种。工作时，破茬松土器开出 8～12cm 的沟，外槽轮式 排肥器将肥料箱中的化肥排人输肥管，肥料经输肥管落入沟内，破茬松土器后方的回土将肥料覆 盖。气吸式排种器排出的种子经输种管落入双圆盘式开沟器开出的种沟内，随后，靠 V 型覆土镇 压轮覆土并适度压密
图 5～13 破茬工作部件 (a)波纹圆盘刀(b)凿形齿(c)窄锄铲式(d)斜圆盘式(e)窄形旋耕刀 图 5 一 l42BQM 一 6A 型气吸式免耕播种机 1．地轮 2．主梁 3．风机 4．肥料箱 5．四杆机构 6．种子箱 7．排种器 8．覆土镇压轮 9．开沟 器 10．输种管 11 输肥管 12．破茬松土器 图 5—14 为 2BQM 一 6A 型气吸式免耕播种机简图。该机与铁牛一 55 型拖拉机三点挂结，运用于 玉米、大豆等中等作物在前茬地上直接播种。工作时，破茬松土器开出 8～12cm 的沟，外槽轮式 排肥器将肥料箱中的化肥排人输肥管，肥料经输肥管落入沟内，破茬松土器后方的回土将肥料覆 盖。气吸式排种器排出的种子经输种管落入双圆盘式开沟器开出的种沟内，随后，靠 V 型覆土镇 压轮覆土并适度压密
