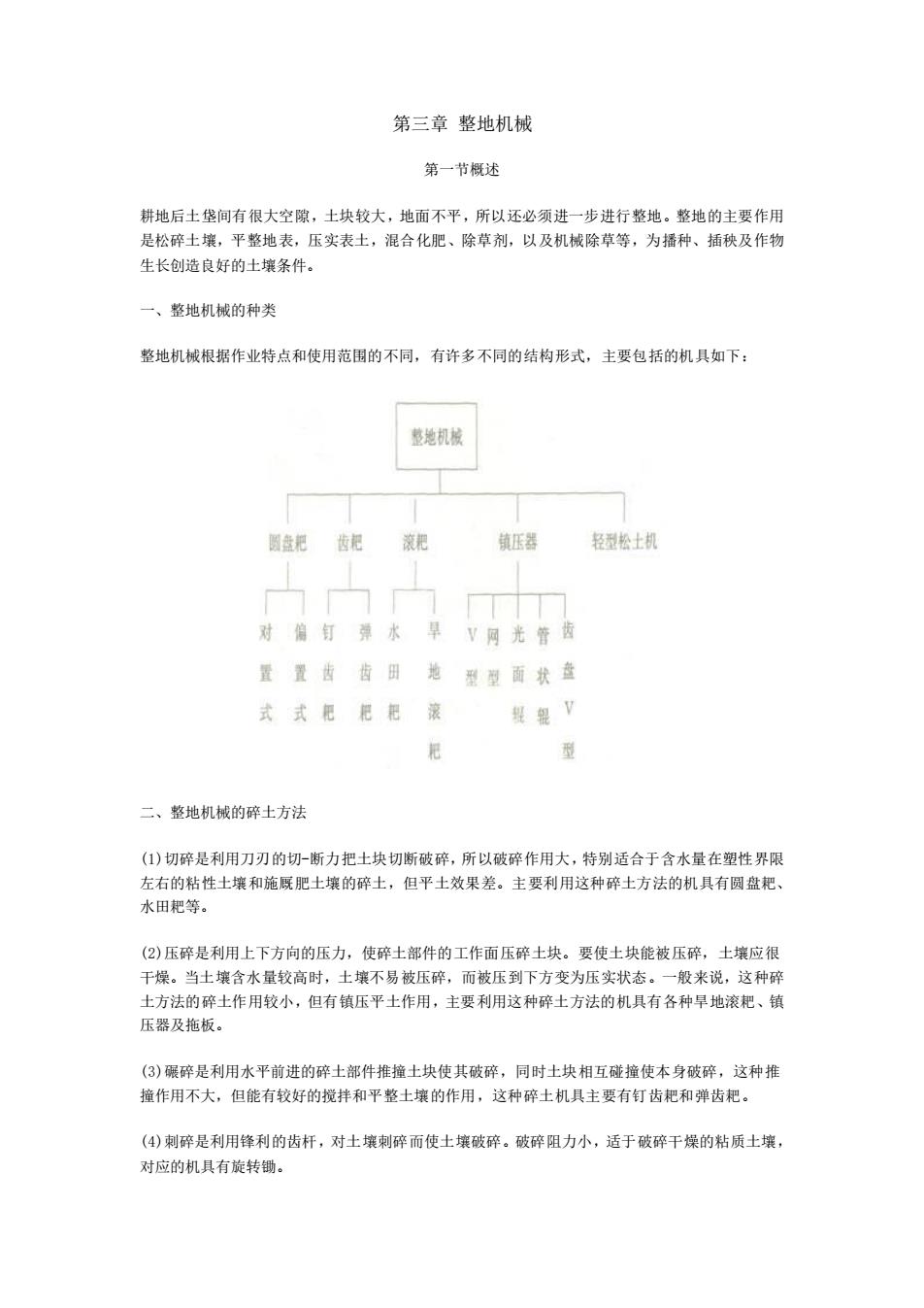

第三章 整地机械 第一节概述 耕地后土垡间有很大空隙，土块较大，地面不平，所以还必须进一步进行整地。整地的主要作用 是松碎土壤，平整地表，压实表土，混合化肥、除草剂，以及机械除草等，为播种、插秧及作物 生长创造良好的土壤条件。 一、整地机械的种类 整地机械根据作业特点和使用范围的不同，有许多不同的结构形式，主要包括的机具如下： 二、整地机械的碎土方法 (1)切碎是利用刀刃的切-断力把土块切断破碎，所以破碎作用大，特别适合于含水量在塑性界限 左右的粘性土壤和施厩肥土壤的碎土，但平土效果差。主要利用这种碎土方法的机具有圆盘耙、 水田耙等。 (2)压碎是利用上下方向的压力，使碎土部件的工作面压碎土块。要使土块能被压碎，土壤应很 干燥。当土壤含水量较高时，土壤不易被压碎，而被压到下方变为压实状态。一般来说，这种碎 土方法的碎土作用较小，但有镇压平土作用，主要利用这种碎土方法的机具有各种旱地滚耙、镇 压器及拖板。 (3)碾碎是利用水平前进的碎土部件推撞土块使其破碎，同时土块相互碰撞使本身破碎，这种推 撞作用不大，但能有较好的搅拌和平整土壤的作用，这种碎土机具主要有钉齿耙和弹齿耙。 (4)刺碎是利用锋利的齿杆，对土壤刺碎而使土壤破碎。破碎阻力小，适于破碎干燥的粘质土壤， 对应的机具有旋转锄
第三章 整地机械 第一节概述 耕地后土垡间有很大空隙，土块较大，地面不平，所以还必须进一步进行整地。整地的主要作用 是松碎土壤，平整地表，压实表土，混合化肥、除草剂，以及机械除草等，为播种、插秧及作物 生长创造良好的土壤条件。 一、整地机械的种类 整地机械根据作业特点和使用范围的不同，有许多不同的结构形式，主要包括的机具如下： 二、整地机械的碎土方法 (1)切碎是利用刀刃的切-断力把土块切断破碎，所以破碎作用大，特别适合于含水量在塑性界限 左右的粘性土壤和施厩肥土壤的碎土，但平土效果差。主要利用这种碎土方法的机具有圆盘耙、 水田耙等。 (2)压碎是利用上下方向的压力，使碎土部件的工作面压碎土块。要使土块能被压碎，土壤应很 干燥。当土壤含水量较高时，土壤不易被压碎，而被压到下方变为压实状态。一般来说，这种碎 土方法的碎土作用较小，但有镇压平土作用，主要利用这种碎土方法的机具有各种旱地滚耙、镇 压器及拖板。 (3)碾碎是利用水平前进的碎土部件推撞土块使其破碎，同时土块相互碰撞使本身破碎，这种推 撞作用不大，但能有较好的搅拌和平整土壤的作用，这种碎土机具主要有钉齿耙和弹齿耙。 (4)刺碎是利用锋利的齿杆，对土壤刺碎而使土壤破碎。破碎阻力小，适于破碎干燥的粘质土壤， 对应的机具有旋转锄

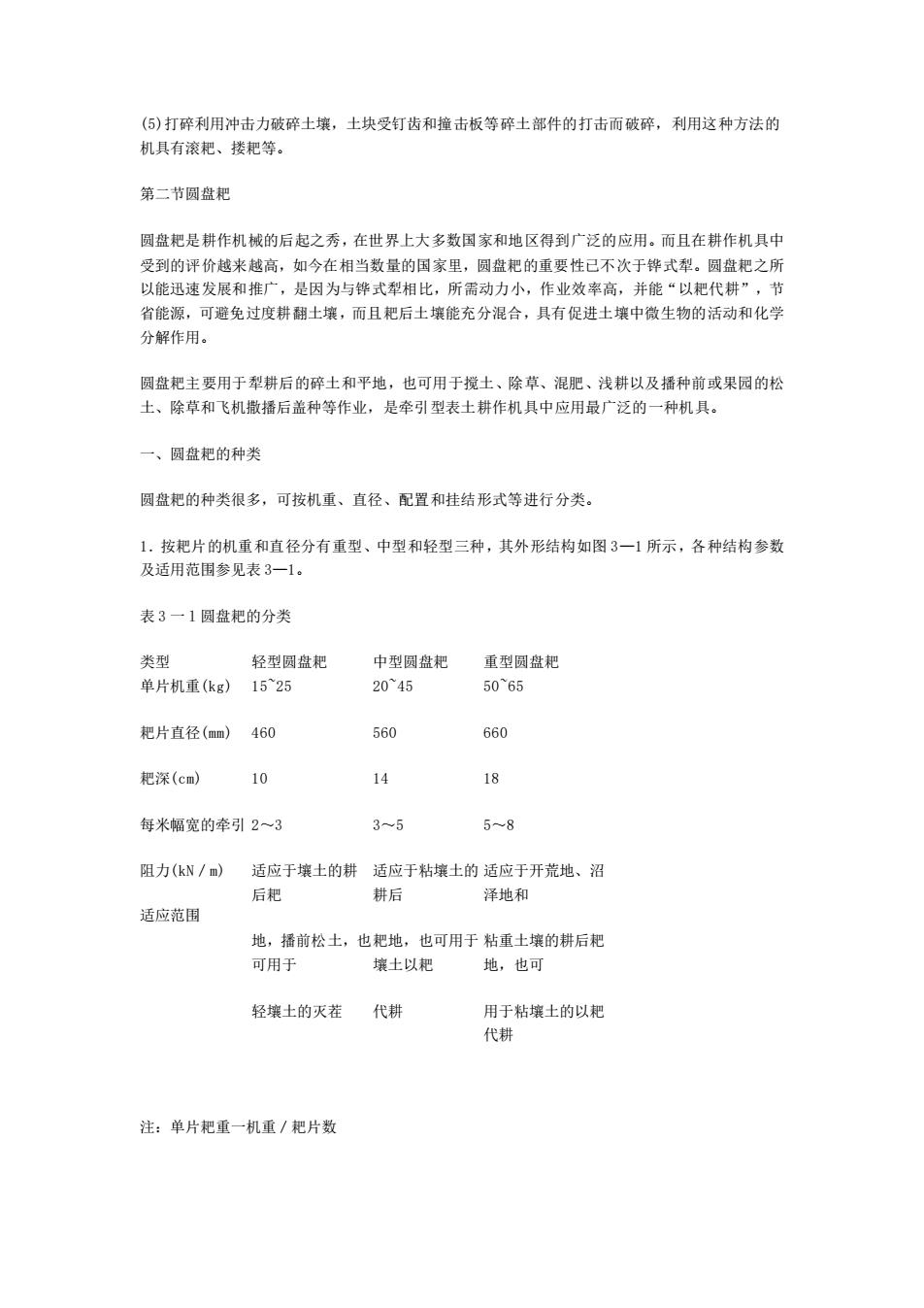

(5)打碎利用冲击力破碎土壤，土块受钉齿和撞击板等碎土部件的打击而破碎，利用这种方法的 机具有滚耙、搂耙等。 第二节圆盘耙 圆盘耙是耕作机械的后起之秀，在世界上大多数国家和地区得到广泛的应用。而且在耕作机具中 受到的评价越来越高，如今在相当数量的国家里，圆盘耙的重要性已不次于铧式犁。圆盘耙之所 以能迅速发展和推广，是因为与铧式犁相比，所需动力小，作业效率高，并能“以耙代耕”，节 省能源，可避免过度耕翻土壤，而且耙后土壤能充分混合，具有促进土壤中微生物的活动和化学 分解作用。 圆盘耙主要用于犁耕后的碎土和平地，也可用于搅土、除草、混肥、浅耕以及播种前或果园的松 土、除草和飞机撒播后盖种等作业，是牵引型表土耕作机具中应用最广泛的一种机具。 一、圆盘耙的种类 圆盘耙的种类很多，可按机重、直径、配置和挂结形式等进行分类。 1．按耙片的机重和直径分有重型、中型和轻型三种，其外形结构如图 3—1 所示，各种结构参数 及适用范围参见表 3—1。 表 3 一 l 圆盘耙的分类 类型 轻型圆盘耙 中型圆盘耙 重型圆盘耙 单片机重(kg) 耙片直径(mm) 耙深(cm) 每米幅宽的牵引 阻力(kN／m) 适应范围 15~25 460 10 2～3 适应于壤土的耕 后耙 地，播前松土，也 可用于 轻壤土的灭茬 20~45 560 14 3～5 适应于粘壤土的 耕后 耙地，也可用于 壤土以耙 代耕 50~65 660 18 5～8 适应于开荒地、沼 泽地和 粘重土壤的耕后耙 地，也可 用于粘壤土的以耙 代耕 注：单片耙重一机重／耙片数
(5)打碎利用冲击力破碎土壤，土块受钉齿和撞击板等碎土部件的打击而破碎，利用这种方法的 机具有滚耙、搂耙等。 第二节圆盘耙 圆盘耙是耕作机械的后起之秀，在世界上大多数国家和地区得到广泛的应用。而且在耕作机具中 受到的评价越来越高，如今在相当数量的国家里，圆盘耙的重要性已不次于铧式犁。圆盘耙之所 以能迅速发展和推广，是因为与铧式犁相比，所需动力小，作业效率高，并能“以耙代耕”，节 省能源，可避免过度耕翻土壤，而且耙后土壤能充分混合，具有促进土壤中微生物的活动和化学 分解作用。 圆盘耙主要用于犁耕后的碎土和平地，也可用于搅土、除草、混肥、浅耕以及播种前或果园的松 土、除草和飞机撒播后盖种等作业，是牵引型表土耕作机具中应用最广泛的一种机具。 一、圆盘耙的种类 圆盘耙的种类很多，可按机重、直径、配置和挂结形式等进行分类。 1．按耙片的机重和直径分有重型、中型和轻型三种，其外形结构如图 3—1 所示，各种结构参数 及适用范围参见表 3—1。 表 3 一 l 圆盘耙的分类 类型 轻型圆盘耙 中型圆盘耙 重型圆盘耙 单片机重(kg) 耙片直径(mm) 耙深(cm) 每米幅宽的牵引 阻力(kN／m) 适应范围 15~25 460 10 2～3 适应于壤土的耕 后耙 地，播前松土，也 可用于 轻壤土的灭茬 20~45 560 14 3～5 适应于粘壤土的 耕后 耙地，也可用于 壤土以耙 代耕 50~65 660 18 5～8 适应于开荒地、沼 泽地和 粘重土壤的耕后耙 地，也可 用于粘壤土的以耙 代耕 注：单片耙重一机重／耙片数
图 3—1 圆盘耙的类型 (a)轻型 b)重型(c)中型 2、按耙组的配置方式可将圆盘耙分为四大类和五种变型，如图 3-2 所示。 （1）第 1 类圆盘盘耙特点为单列、单组、不对称。主要用于大田和果园整地。为了保证机组的 直线行驶，配有特殊的耙架，以平衡作业时耙片的侧向力。 (2)第Ⅱ类圆盘耙特点是单列、两组、对称。主要用于灭茬和大田作业。这种耙组偏角调节范围 大，耙幅宽，作业效率高，杂草、残茬较多时亦不易堵塞，尤适于推广少、免耕技术的地区。 (3)第Ⅲ类圆盘耙特点是双列、四组、对置，又统称为“对置耙”。使用最广，销售量最大。作 业时合阻力线在耙的纵向对称平面内，不存在偏牵引现象是突出的优点。主要用于大田和土壤改 良。缺点是作业后中间漏耙留埂、两侧起沟、地表不平。变型Ⅲa 交错对置型和Ⅲb 不全对称对
图 3—1 圆盘耙的类型 (a)轻型 b)重型(c)中型 2、按耙组的配置方式可将圆盘耙分为四大类和五种变型，如图 3-2 所示。 （1）第 1 类圆盘盘耙特点为单列、单组、不对称。主要用于大田和果园整地。为了保证机组的 直线行驶，配有特殊的耙架，以平衡作业时耙片的侧向力。 (2)第Ⅱ类圆盘耙特点是单列、两组、对称。主要用于灭茬和大田作业。这种耙组偏角调节范围 大，耙幅宽，作业效率高，杂草、残茬较多时亦不易堵塞，尤适于推广少、免耕技术的地区。 (3)第Ⅲ类圆盘耙特点是双列、四组、对置，又统称为“对置耙”。使用最广，销售量最大。作 业时合阻力线在耙的纵向对称平面内，不存在偏牵引现象是突出的优点。主要用于大田和土壤改 良。缺点是作业后中间漏耙留埂、两侧起沟、地表不平。变型Ⅲa 交错对置型和Ⅲb 不全对称对
置耙，可克服此现象。变型Ⅲc 为平沟起垄圆盘耙，耙片顺装起垄，反装平沟，这种耙的起垄平 沟所需的牵引力小，土壤移动范围大，作业效果好。 (4)第Ⅳ类圆盘耙特点是双列、两组、不对称。作业时耙的中心线可偏离拖拉机中心线一定距离， 故称“偏置耙”。偏置耙首先是在果园中得到使用，这是因为偏置耙作业时的偏置量可使耙在树 冠下作业，而使拖拉机不碰撞树冠。当人们发现偏置耙具有耙地平整、不留埂、不起沟的优点时， 大田作业中很快获得推广。变型Ⅳa 是双列三组(或多组)前列错开式偏置耙，缩短了耙组前后列 之间的纵向尺寸，结构更为紧凑，可提高机组的纵向稳定性。变型Ⅳb，c 是单列开闭垄圆盘耙， 主要用于大田和果园行间的整地和覆盖。这类耙与Ⅲc 型的区别在于耙片的方向不能反装. 图 3—2 耙组的配置方式 3．按与拖拉机的挂结方式分可将圆盘耙分为牵引、悬挂和半悬挂三种型式。重型耙一般多是牵 引式或半悬挂式，轻型耙和中型耙则三种型式都有。 二、圆盘耙的构造及工作过程 1．圆盘耙的构造圆盘耙一般由耙组、耙架、悬挂架和偏角调节机构等组成(图 3—3)。对于牵引 式圆盘耙，还有液压式(或机械式)运输轮、牵引架和牵引器限位机构等，有的耙上还设有配重箱。 图 3—3 圆盘耙的结构示意图 (a)牵引式(b)悬挂式 1．牵引器 2．牵引器限位机构 3．耙架 4．运输轮 5．耙组 6．悬挂架
置耙，可克服此现象。变型Ⅲc 为平沟起垄圆盘耙，耙片顺装起垄，反装平沟，这种耙的起垄平 沟所需的牵引力小，土壤移动范围大，作业效果好。 (4)第Ⅳ类圆盘耙特点是双列、两组、不对称。作业时耙的中心线可偏离拖拉机中心线一定距离， 故称“偏置耙”。偏置耙首先是在果园中得到使用，这是因为偏置耙作业时的偏置量可使耙在树 冠下作业，而使拖拉机不碰撞树冠。当人们发现偏置耙具有耙地平整、不留埂、不起沟的优点时， 大田作业中很快获得推广。变型Ⅳa 是双列三组(或多组)前列错开式偏置耙，缩短了耙组前后列 之间的纵向尺寸，结构更为紧凑，可提高机组的纵向稳定性。变型Ⅳb，c 是单列开闭垄圆盘耙， 主要用于大田和果园行间的整地和覆盖。这类耙与Ⅲc 型的区别在于耙片的方向不能反装. 图 3—2 耙组的配置方式 3．按与拖拉机的挂结方式分可将圆盘耙分为牵引、悬挂和半悬挂三种型式。重型耙一般多是牵 引式或半悬挂式，轻型耙和中型耙则三种型式都有。 二、圆盘耙的构造及工作过程 1．圆盘耙的构造圆盘耙一般由耙组、耙架、悬挂架和偏角调节机构等组成(图 3—3)。对于牵引 式圆盘耙，还有液压式(或机械式)运输轮、牵引架和牵引器限位机构等，有的耙上还设有配重箱。 图 3—3 圆盘耙的结构示意图 (a)牵引式(b)悬挂式 1．牵引器 2．牵引器限位机构 3．耙架 4．运输轮 5．耙组 6．悬挂架

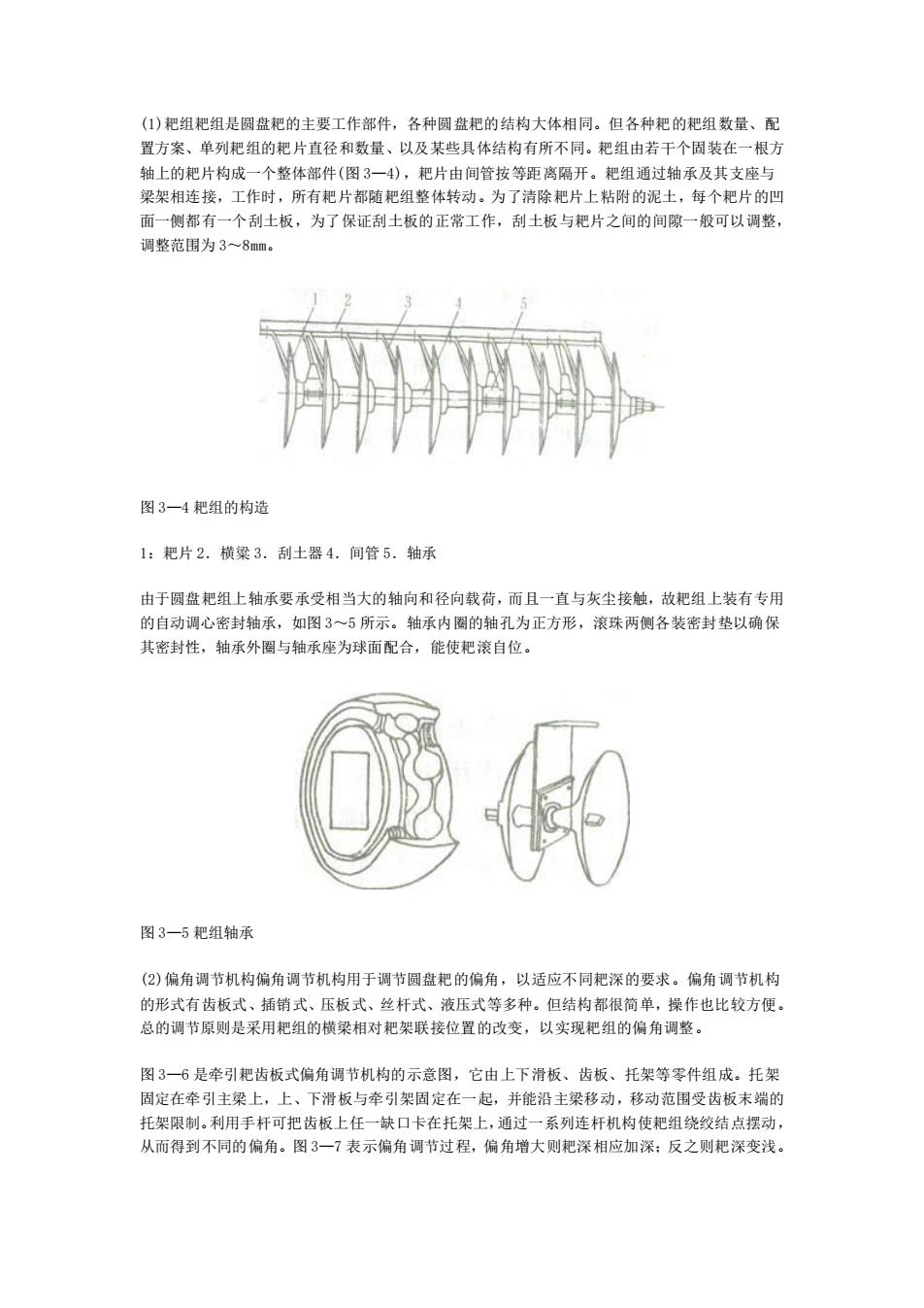

(1)耙组耙组是圆盘耙的主要工作部件，各种圆盘耙的结构大体相同。但各种耙的耙组数量、配 置方案、单列耙组的耙片直径和数量、以及某些具体结构有所不同。耙组由若干个固装在一根方 轴上的耙片构成一个整体部件(图 3—4)，耙片由间管按等距离隔开。耙组通过轴承及其支座与 梁架相连接，工作时，所有耙片都随耙组整体转动。为了清除耙片上粘附的泥土，每个耙片的凹 面一侧都有一个刮土板，为了保证刮土板的正常工作，刮土板与耙片之间的间隙一般可以调整， 调整范围为 3～8mm。 图 3—4 耙组的构造 1：耙片 2．横粱 3．刮土器 4．间管 5．轴承 由于圆盘耙组上轴承要承受相当大的轴向和径向载荷，而且一直与灰尘接触，故耙组上装有专用 的自动调心密封轴承，如图 3～5 所示。轴承内圈的轴孔为正方形，滚珠两侧各装密封垫以确保 其密封性，轴承外圈与轴承座为球面配合，能使耙滚自位。 图 3—5 耙组轴承 (2)偏角调节机构偏角调节机构用于调节圆盘耙的偏角，以适应不同耙深的要求。偏角调节机构 的形式有齿板式、插销式、压板式、丝杆式、液压式等多种。但结构都很简单，操作也比较方便。 总的调节原则是采用耙组的横梁相对耙架联接位置的改变，以实现耙组的偏角调整。 图 3—6 是牵引耙齿板式偏角调节机构的示意图，它由上下滑板、齿板、托架等零件组成。托架 固定在牵引主梁上，上、下滑板与牵引架固定在一起，并能沿主梁移动，移动范围受齿板末端的 托架限制。利用手杆可把齿板上任一缺口卡在托架上，通过一系列连杆机构使耙组绕绞结点摆动， 从而得到不同的偏角。图 3—7 表示偏角调节过程，偏角增大则耙深相应加深；反之则耙深变浅
(1)耙组耙组是圆盘耙的主要工作部件，各种圆盘耙的结构大体相同。但各种耙的耙组数量、配 置方案、单列耙组的耙片直径和数量、以及某些具体结构有所不同。耙组由若干个固装在一根方 轴上的耙片构成一个整体部件(图 3—4)，耙片由间管按等距离隔开。耙组通过轴承及其支座与 梁架相连接，工作时，所有耙片都随耙组整体转动。为了清除耙片上粘附的泥土，每个耙片的凹 面一侧都有一个刮土板，为了保证刮土板的正常工作，刮土板与耙片之间的间隙一般可以调整， 调整范围为 3～8mm。 图 3—4 耙组的构造 1：耙片 2．横粱 3．刮土器 4．间管 5．轴承 由于圆盘耙组上轴承要承受相当大的轴向和径向载荷，而且一直与灰尘接触，故耙组上装有专用 的自动调心密封轴承，如图 3～5 所示。轴承内圈的轴孔为正方形，滚珠两侧各装密封垫以确保 其密封性，轴承外圈与轴承座为球面配合，能使耙滚自位。 图 3—5 耙组轴承 (2)偏角调节机构偏角调节机构用于调节圆盘耙的偏角，以适应不同耙深的要求。偏角调节机构 的形式有齿板式、插销式、压板式、丝杆式、液压式等多种。但结构都很简单，操作也比较方便。 总的调节原则是采用耙组的横梁相对耙架联接位置的改变，以实现耙组的偏角调整。 图 3—6 是牵引耙齿板式偏角调节机构的示意图，它由上下滑板、齿板、托架等零件组成。托架 固定在牵引主梁上，上、下滑板与牵引架固定在一起，并能沿主梁移动，移动范围受齿板末端的 托架限制。利用手杆可把齿板上任一缺口卡在托架上，通过一系列连杆机构使耙组绕绞结点摆动， 从而得到不同的偏角。图 3—7 表示偏角调节过程，偏角增大则耙深相应加深；反之则耙深变浅
