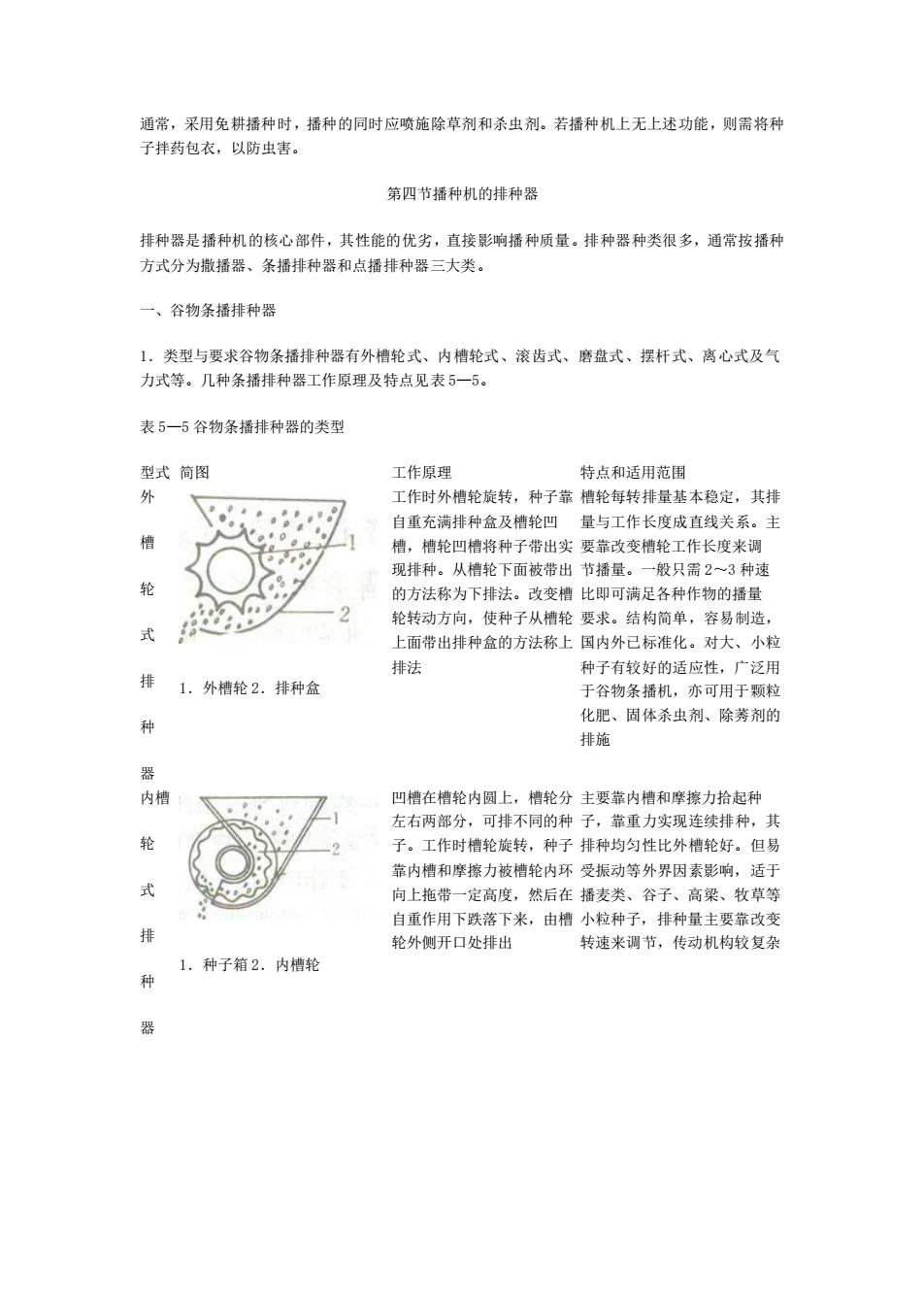

通常，采用免耕播种时，播种的同时应喷施除草剂和杀虫剂。若播种机上无上述功能，则需将种 子拌药包衣，以防虫害。 第四节播种机的排种器 排种器是播种机的核心部件，其性能的优劣，直接影响播种质量。排种器种类很多，通常按播种 方式分为撒播器、条播排种器和点播排种器三大类。 一、谷物条播排种器 1．类型与要求谷物条播排种器有外槽轮式、内槽轮式、滚齿式、磨盘式、摆杆式、离心式及气 力式等。几种条播排种器工作原理及特点见表 5—5。 表 5—5 谷物条播排种器的类型 型式 简图 工作原理 特点和适用范围 外 槽 轮 式 排 种 器 1．外槽轮 2．排种盒 工作时外槽轮旋转，种子靠 自重充满排种盒及槽轮凹 槽，槽轮凹槽将种子带出实 现排种。从槽轮下面被带出 的方法称为下排法。改变槽 轮转动方向，使种子从槽轮 上面带出排种盒的方法称上 排法 槽轮每转排量基本稳定，其排 量与工作长度成直线关系。主 要靠改变槽轮工作长度来调 节播量。一般只需 2～3 种速 比即可满足各种作物的播量 要求。结构简单，容易制造， 国内外已标准化。对大、小粒 种子有较好的适应性，广泛用 于谷物条播机，亦可用于颗粒 化肥、固体杀虫剂、除莠剂的 排施 内槽 轮 式 排 种 器 1．种子箱 2．内槽轮 凹槽在槽轮内圆上，槽轮分 左右两部分，可排不同的种 子。工作时槽轮旋转，种子 靠内槽和摩擦力被槽轮内环 向上拖带一定高度，然后在 自重作用下跌落下来，由槽 轮外侧开口处排出 主要靠内槽和摩擦力拾起种 子，靠重力实现连续排种，其 排种均匀性比外槽轮好。但易 受振动等外界因素影响，适于 播麦类、谷子、高梁、牧草等 小粒种子，排种量主要靠改变 转速来调节，传动机构较复杂
通常，采用免耕播种时，播种的同时应喷施除草剂和杀虫剂。若播种机上无上述功能，则需将种 子拌药包衣，以防虫害。 第四节播种机的排种器 排种器是播种机的核心部件，其性能的优劣，直接影响播种质量。排种器种类很多，通常按播种 方式分为撒播器、条播排种器和点播排种器三大类。 一、谷物条播排种器 1．类型与要求谷物条播排种器有外槽轮式、内槽轮式、滚齿式、磨盘式、摆杆式、离心式及气 力式等。几种条播排种器工作原理及特点见表 5—5。 表 5—5 谷物条播排种器的类型 型式 简图 工作原理 特点和适用范围 外 槽 轮 式 排 种 器 1．外槽轮 2．排种盒 工作时外槽轮旋转，种子靠 自重充满排种盒及槽轮凹 槽，槽轮凹槽将种子带出实 现排种。从槽轮下面被带出 的方法称为下排法。改变槽 轮转动方向，使种子从槽轮 上面带出排种盒的方法称上 排法 槽轮每转排量基本稳定，其排 量与工作长度成直线关系。主 要靠改变槽轮工作长度来调 节播量。一般只需 2～3 种速 比即可满足各种作物的播量 要求。结构简单，容易制造， 国内外已标准化。对大、小粒 种子有较好的适应性，广泛用 于谷物条播机，亦可用于颗粒 化肥、固体杀虫剂、除莠剂的 排施 内槽 轮 式 排 种 器 1．种子箱 2．内槽轮 凹槽在槽轮内圆上，槽轮分 左右两部分，可排不同的种 子。工作时槽轮旋转，种子 靠内槽和摩擦力被槽轮内环 向上拖带一定高度，然后在 自重作用下跌落下来，由槽 轮外侧开口处排出 主要靠内槽和摩擦力拾起种 子，靠重力实现连续排种，其 排种均匀性比外槽轮好。但易 受振动等外界因素影响，适于 播麦类、谷子、高梁、牧草等 小粒种子，排种量主要靠改变 转速来调节，传动机构较复杂

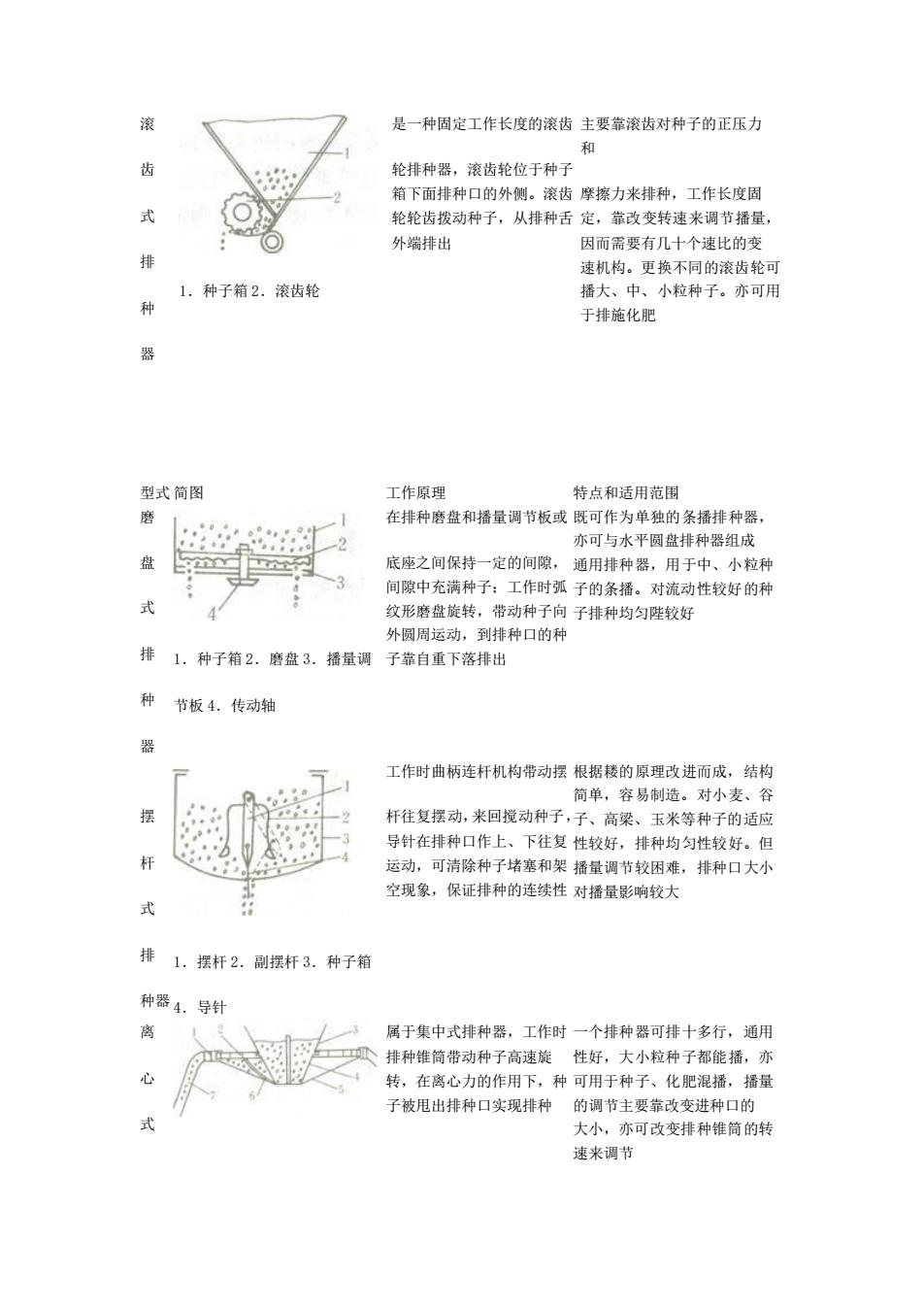

滚 齿 式 排 种 器 1．种子箱 2．滚齿轮 是一种固定工作长度的滚齿 轮排种器，滚齿轮位于种子 箱下面排种口的外侧。滚齿 轮轮齿拨动种子，从排种舌 外端排出 主要靠滚齿对种子的正压力 和 摩擦力来排种，工作长度固 定，靠改变转速来调节播量， 因而需要有几十个速比的变 速机构。更换不同的滚齿轮可 播大、中、小粒种子。亦可用 于排施化肥 型式 简图 工作原理 特点和适用范围 磨 盘 式 排 种 器 1．种子箱 2．磨盘 3．播量调 节板 4．传动轴 在排种磨盘和播量调节板或 底座之间保持一定的间隙， 间隙中充满种子；工作时弧 纹形磨盘旋转，带动种子向 外圆周运动，到排种口的种 子靠自重下落排出 既可作为单独的条播排种器， 亦可与水平圆盘排种器组成 通用排种器，用于中、小粒种 子的条播。对流动性较好的种 子排种均匀陛较好 摆 杆 式 排 种器 1．摆杆 2．副摆杆 3．种子箱 4．导针 工作时曲柄连杆机构带动摆 杆往复摆动，来回搅动种子， 导针在排种口作上、下往复 运动，可清除种子堵塞和架 空现象，保证排种的连续性 根据耧的原理改进而成，结构 简单，容易制造。对小麦、谷 子、高梁、玉米等种子的适应 性较好，排种均匀性较好。但 播量调节较困难，排种口大小 对播量影响较大 离 心 式 属于集中式排种器，工作时 排种锥筒带动种子高速旋 转，在离心力的作用下，种 子被甩出排种口实现排种 一个排种器可排十多行，通用 性好，大小粒种子都能播，亦 可用于种子、化肥混播，播量 的调节主要靠改变进种口的 大小，亦可改变排种锥筒的转 速来调节
滚 齿 式 排 种 器 1．种子箱 2．滚齿轮 是一种固定工作长度的滚齿 轮排种器，滚齿轮位于种子 箱下面排种口的外侧。滚齿 轮轮齿拨动种子，从排种舌 外端排出 主要靠滚齿对种子的正压力 和 摩擦力来排种，工作长度固 定，靠改变转速来调节播量， 因而需要有几十个速比的变 速机构。更换不同的滚齿轮可 播大、中、小粒种子。亦可用 于排施化肥 型式 简图 工作原理 特点和适用范围 磨 盘 式 排 种 器 1．种子箱 2．磨盘 3．播量调 节板 4．传动轴 在排种磨盘和播量调节板或 底座之间保持一定的间隙， 间隙中充满种子；工作时弧 纹形磨盘旋转，带动种子向 外圆周运动，到排种口的种 子靠自重下落排出 既可作为单独的条播排种器， 亦可与水平圆盘排种器组成 通用排种器，用于中、小粒种 子的条播。对流动性较好的种 子排种均匀陛较好 摆 杆 式 排 种器 1．摆杆 2．副摆杆 3．种子箱 4．导针 工作时曲柄连杆机构带动摆 杆往复摆动，来回搅动种子， 导针在排种口作上、下往复 运动，可清除种子堵塞和架 空现象，保证排种的连续性 根据耧的原理改进而成，结构 简单，容易制造。对小麦、谷 子、高梁、玉米等种子的适应 性较好，排种均匀性较好。但 播量调节较困难，排种口大小 对播量影响较大 离 心 式 属于集中式排种器，工作时 排种锥筒带动种子高速旋 转，在离心力的作用下，种 子被甩出排种口实现排种 一个排种器可排十多行，通用 性好，大小粒种子都能播，亦 可用于种子、化肥混播，播量 的调节主要靠改变进种口的 大小，亦可改变排种锥筒的转 速来调节

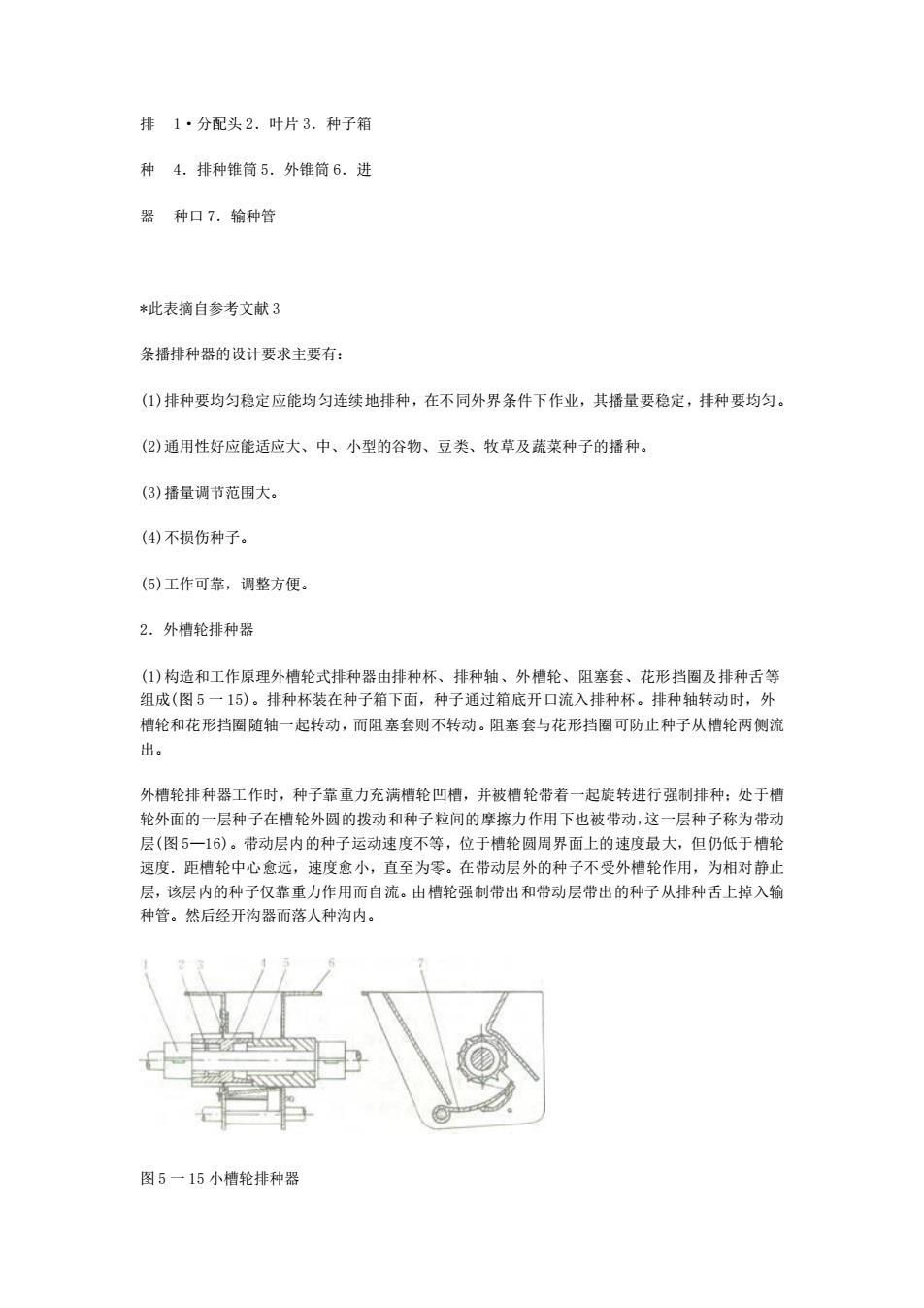

排 种 器 1·分配头 2．叶片 3．种子箱 4．排种锥筒 5．外锥筒 6．进 种口 7．输种管 *此表摘自参考文献 3 条播排种器的设计要求主要有： (1)排种要均匀稳定应能均匀连续地排种，在不同外界条件下作业，其播量要稳定，排种要均匀。 (2)通用性好应能适应大、中、小型的谷物、豆类、牧草及蔬菜种子的播种。 (3)播量调节范围大。 (4)不损伤种子。 (5)工作可靠，调整方便。 2．外槽轮排种器 (1)构造和工作原理外槽轮式排种器由排种杯、排种轴、外槽轮、阻塞套、花形挡圈及排种舌等 组成(图 5 一 15)。排种杯装在种子箱下面，种子通过箱底开口流入排种杯。排种轴转动时，外 槽轮和花形挡圈随轴一起转动，而阻塞套则不转动。阻塞套与花形挡圈可防止种子从槽轮两侧流 出。 外槽轮排种器工作时，种子靠重力充满槽轮凹槽，并被槽轮带着一起旋转进行强制排种；处于槽 轮外面的一层种子在槽轮外圆的拨动和种子粒间的摩擦力作用下也被带动，这一层种子称为带动 层(图 5—16)。带动层内的种子运动速度不等，位于槽轮圆周界面上的速度最大，但仍低于槽轮 速度．距槽轮中心愈远，速度愈小，直至为零。在带动层外的种子不受外槽轮作用，为相对静止 层，该层内的种子仅靠重力作用而自流。由槽轮强制带出和带动层带出的种子从排种舌上掉入输 种管。然后经开沟器而落人种沟内。 图 5 一 15 小槽轮排种器
排 种 器 1·分配头 2．叶片 3．种子箱 4．排种锥筒 5．外锥筒 6．进 种口 7．输种管 *此表摘自参考文献 3 条播排种器的设计要求主要有： (1)排种要均匀稳定应能均匀连续地排种，在不同外界条件下作业，其播量要稳定，排种要均匀。 (2)通用性好应能适应大、中、小型的谷物、豆类、牧草及蔬菜种子的播种。 (3)播量调节范围大。 (4)不损伤种子。 (5)工作可靠，调整方便。 2．外槽轮排种器 (1)构造和工作原理外槽轮式排种器由排种杯、排种轴、外槽轮、阻塞套、花形挡圈及排种舌等 组成(图 5 一 15)。排种杯装在种子箱下面，种子通过箱底开口流入排种杯。排种轴转动时，外 槽轮和花形挡圈随轴一起转动，而阻塞套则不转动。阻塞套与花形挡圈可防止种子从槽轮两侧流 出。 外槽轮排种器工作时，种子靠重力充满槽轮凹槽，并被槽轮带着一起旋转进行强制排种；处于槽 轮外面的一层种子在槽轮外圆的拨动和种子粒间的摩擦力作用下也被带动，这一层种子称为带动 层(图 5—16)。带动层内的种子运动速度不等，位于槽轮圆周界面上的速度最大，但仍低于槽轮 速度．距槽轮中心愈远，速度愈小，直至为零。在带动层外的种子不受外槽轮作用，为相对静止 层，该层内的种子仅靠重力作用而自流。由槽轮强制带出和带动层带出的种子从排种舌上掉入输 种管。然后经开沟器而落人种沟内。 图 5 一 15 小槽轮排种器
1．卡箍 2．轴销 3．花形挡圈 4．外槽轮 5．阻塞套 6．排种杯 7．排种舌 图 5-l 6 带动层 mn——带动层速度变化曲线 abc—带动层边界曲线 Co-带动层厚度 外槽轮排种器的播量，取决于槽轮的有效工作长度和转速。图 5—15 所示移动式槽轮排种器。转 动的槽轮和不转动的阻塞套可以在排种盒内随排种轴左右移动，轴向移动排种轴，即可改变槽轮 的工作长度，用以调节播量。当槽轮的工作长度不能满足要求时，改变槽轮转速即可扩大播量的 调节范围。固定式槽轮排种器的槽轮在排种盒内不能左右移动，只能靠改变槽轮的转速来调节播 量。 为适应不同大小的种子，采用下排法的外槽轮排种器的排种台开口是可调的，能满足播种大、中、 小粒种子的需要。 (2)外槽轮排种器的特点 ①通用性较好能播麦类、高粱、豆类、玉米、粟类和油菜等各种粒型的光滑种子。特别适合播麦 类、高粱等粒型的种子。 ②排种均匀性稍差槽轮凹槽强制排种，使种子流呈脉动现象，影响了均匀性。将排种舌出口边做 成斜线或采用螺旋槽，可提高均匀性，但仍不能从根本上消除排种脉动性。 ③强制排种，播量稳定播麦类、高粱等中等粒型的种子能做到强制排种，播量不受地块不平度、 作业速度及种箱充满程度的影响而保持稳定。但对大粒种子损伤率稍高；对小粒种子播量稳定性 稍差。 ④各行排量一致性较好可分别调整槽轮的工作长度使各行排量基本一致；亦可用粉末冶金或高分 子化合物通过模压或注塑成型来制造排种器零件，靠制造精度和安装精度保证各行排量一致性。 ⑤构造简单，容易制作，成本低，调节方便，使用可靠
1．卡箍 2．轴销 3．花形挡圈 4．外槽轮 5．阻塞套 6．排种杯 7．排种舌 图 5-l 6 带动层 mn——带动层速度变化曲线 abc—带动层边界曲线 Co-带动层厚度 外槽轮排种器的播量，取决于槽轮的有效工作长度和转速。图 5—15 所示移动式槽轮排种器。转 动的槽轮和不转动的阻塞套可以在排种盒内随排种轴左右移动，轴向移动排种轴，即可改变槽轮 的工作长度，用以调节播量。当槽轮的工作长度不能满足要求时，改变槽轮转速即可扩大播量的 调节范围。固定式槽轮排种器的槽轮在排种盒内不能左右移动，只能靠改变槽轮的转速来调节播 量。 为适应不同大小的种子，采用下排法的外槽轮排种器的排种台开口是可调的，能满足播种大、中、 小粒种子的需要。 (2)外槽轮排种器的特点 ①通用性较好能播麦类、高粱、豆类、玉米、粟类和油菜等各种粒型的光滑种子。特别适合播麦 类、高粱等粒型的种子。 ②排种均匀性稍差槽轮凹槽强制排种，使种子流呈脉动现象，影响了均匀性。将排种舌出口边做 成斜线或采用螺旋槽，可提高均匀性，但仍不能从根本上消除排种脉动性。 ③强制排种，播量稳定播麦类、高粱等中等粒型的种子能做到强制排种，播量不受地块不平度、 作业速度及种箱充满程度的影响而保持稳定。但对大粒种子损伤率稍高；对小粒种子播量稳定性 稍差。 ④各行排量一致性较好可分别调整槽轮的工作长度使各行排量基本一致；亦可用粉末冶金或高分 子化合物通过模压或注塑成型来制造排种器零件，靠制造精度和安装精度保证各行排量一致性。 ⑤构造简单，容易制作，成本低，调节方便，使用可靠
