第二章耕地机械 第一节概述 土壤耕作是对土壤进行耕翻和疏松。其目的是为农作物的种植和生长创造良好基本的环境条件， 主要包括： (1)通过翻耕、疏松土壤，改善土壤中的水分、空气和土粒间的结构状况，增强土壤吸水及透水 透气的能力。 (2)通过翻耕，铲除并覆盖杂草、绿肥、作物残茬及肥料等，增加耕层的腐殖质和肥力。 (3)将土层下面的虫卵翻至地表消灭，防除病虫害。 耕地机械主要是铧式犁和圆盘犁，尤以铧式犁因其优良的翻土和覆盖性能得到最广泛的应用。另 外，为深松土壤，深松犁也日益得到广泛应用。 人类应用犁已有数千年的历史。刘仙洲教授在《中国古代农业机械发明史》中认为中国在 3200 年前已经用牛拉铧式犁进行耕作。虽然犁可算得上是最古老的农具之一，但对犁的研究在今天仍 是令人感兴趣的课题。世界各地的大农机公司每年都要推出一批新种类的铧式犁供农民选用。世 界土壤耕作研究组织(IsTRO)则每两年都要组织一次大型国际会议，探讨耕作中出现的各种问题。 一个不了解土壤的物理力学性质、不懂得犁是如何对土壤起作用的人，可能认为犁是一种非常简 单的工具，不需要什么研究。然而事实是，要设计、调整好一架符合要求的犁，取得最佳的耕作 效果是不容易的，需要考虑许多因素。 典型的铧式犁工作过程如图 2—1 所示。犁通过拖拉机的液压悬挂机构挂接在拖拉机后面，其犁 体工作面上的胫刃和底边的铧刃将土壤沿左边的垂直方向与底面的水平方向切开并翻转、破碎。 农业技术对犁耕质量的要求各地不尽相同，但一般可归纳为如下几点： (1)良好的翻垡和覆盖性能；旱耕后土层松碎，水耕后断条长度小，土垡架空，以利晒垡
第二章耕地机械 第一节概述 土壤耕作是对土壤进行耕翻和疏松。其目的是为农作物的种植和生长创造良好基本的环境条件， 主要包括： (1)通过翻耕、疏松土壤，改善土壤中的水分、空气和土粒间的结构状况，增强土壤吸水及透水 透气的能力。 (2)通过翻耕，铲除并覆盖杂草、绿肥、作物残茬及肥料等，增加耕层的腐殖质和肥力。 (3)将土层下面的虫卵翻至地表消灭，防除病虫害。 耕地机械主要是铧式犁和圆盘犁，尤以铧式犁因其优良的翻土和覆盖性能得到最广泛的应用。另 外，为深松土壤，深松犁也日益得到广泛应用。 人类应用犁已有数千年的历史。刘仙洲教授在《中国古代农业机械发明史》中认为中国在 3200 年前已经用牛拉铧式犁进行耕作。虽然犁可算得上是最古老的农具之一，但对犁的研究在今天仍 是令人感兴趣的课题。世界各地的大农机公司每年都要推出一批新种类的铧式犁供农民选用。世 界土壤耕作研究组织(IsTRO)则每两年都要组织一次大型国际会议，探讨耕作中出现的各种问题。 一个不了解土壤的物理力学性质、不懂得犁是如何对土壤起作用的人，可能认为犁是一种非常简 单的工具，不需要什么研究。然而事实是，要设计、调整好一架符合要求的犁，取得最佳的耕作 效果是不容易的，需要考虑许多因素。 典型的铧式犁工作过程如图 2—1 所示。犁通过拖拉机的液压悬挂机构挂接在拖拉机后面，其犁 体工作面上的胫刃和底边的铧刃将土壤沿左边的垂直方向与底面的水平方向切开并翻转、破碎。 农业技术对犁耕质量的要求各地不尽相同，但一般可归纳为如下几点： (1)良好的翻垡和覆盖性能；旱耕后土层松碎，水耕后断条长度小，土垡架空，以利晒垡
图 2-l 犁耕作业 (2)耕深一致、沟底平整。 (3)不漏耕、不重耕、耕后地表平整。 第二节犁的类型 一、普通铧式犁 1．一般构造普通铧式犁是指具有铧式犁基本工作部件，用于一般目的的旱地、水田犁等。图 2 —2 为一普通铧式犁，具有犁架、圆犁刀、小前铧、主犁体等主要部件。圆犁刀协助犁体切出侧 面沟壁；小前铧将表层右前方的表土层和残茬杂草翻至沟底，提高复盖性能；主犁体和圆犁刀、 小前铧一起，完成对土壤的切割与翻转工作。 主犁体是铧式犁不可缺少的主要工作部件。有些犁为了结构紧凑，没有圆犁刀和小前犁。除了以 上部件外，铧式犁还可有限深轮、调节机构、安全机构、升降机构等附件。 2．铧式犁的挂接方式 (1)牵引犁这种犁是拖拉机最早发展的机型。它和拖拉机间是以单点挂接，拖拉机的挂接装置对 犁只起牵引作用。这种挂接方式对拖拉机和犁之间的配合要求较少，所以发展最早。牵引犁由牵 引架、犁架、犁体、机械或液压升降机构、调节机构、行走轮、安全装置等部件组成(图 2—3)。 耕地时，借助机械或液压机构来控制地轮相对犁体的高度，从而达到控制耕深及水平的目的。 图 2—2 普通铧式犁 1．犁架 2．圆犁刀 3．小前铧 4．主犁体
图 2-l 犁耕作业 (2)耕深一致、沟底平整。 (3)不漏耕、不重耕、耕后地表平整。 第二节犁的类型 一、普通铧式犁 1．一般构造普通铧式犁是指具有铧式犁基本工作部件，用于一般目的的旱地、水田犁等。图 2 —2 为一普通铧式犁，具有犁架、圆犁刀、小前铧、主犁体等主要部件。圆犁刀协助犁体切出侧 面沟壁；小前铧将表层右前方的表土层和残茬杂草翻至沟底，提高复盖性能；主犁体和圆犁刀、 小前铧一起，完成对土壤的切割与翻转工作。 主犁体是铧式犁不可缺少的主要工作部件。有些犁为了结构紧凑，没有圆犁刀和小前犁。除了以 上部件外，铧式犁还可有限深轮、调节机构、安全机构、升降机构等附件。 2．铧式犁的挂接方式 (1)牵引犁这种犁是拖拉机最早发展的机型。它和拖拉机间是以单点挂接，拖拉机的挂接装置对 犁只起牵引作用。这种挂接方式对拖拉机和犁之间的配合要求较少，所以发展最早。牵引犁由牵 引架、犁架、犁体、机械或液压升降机构、调节机构、行走轮、安全装置等部件组成(图 2—3)。 耕地时，借助机械或液压机构来控制地轮相对犁体的高度，从而达到控制耕深及水平的目的。 图 2—2 普通铧式犁 1．犁架 2．圆犁刀 3．小前铧 4．主犁体

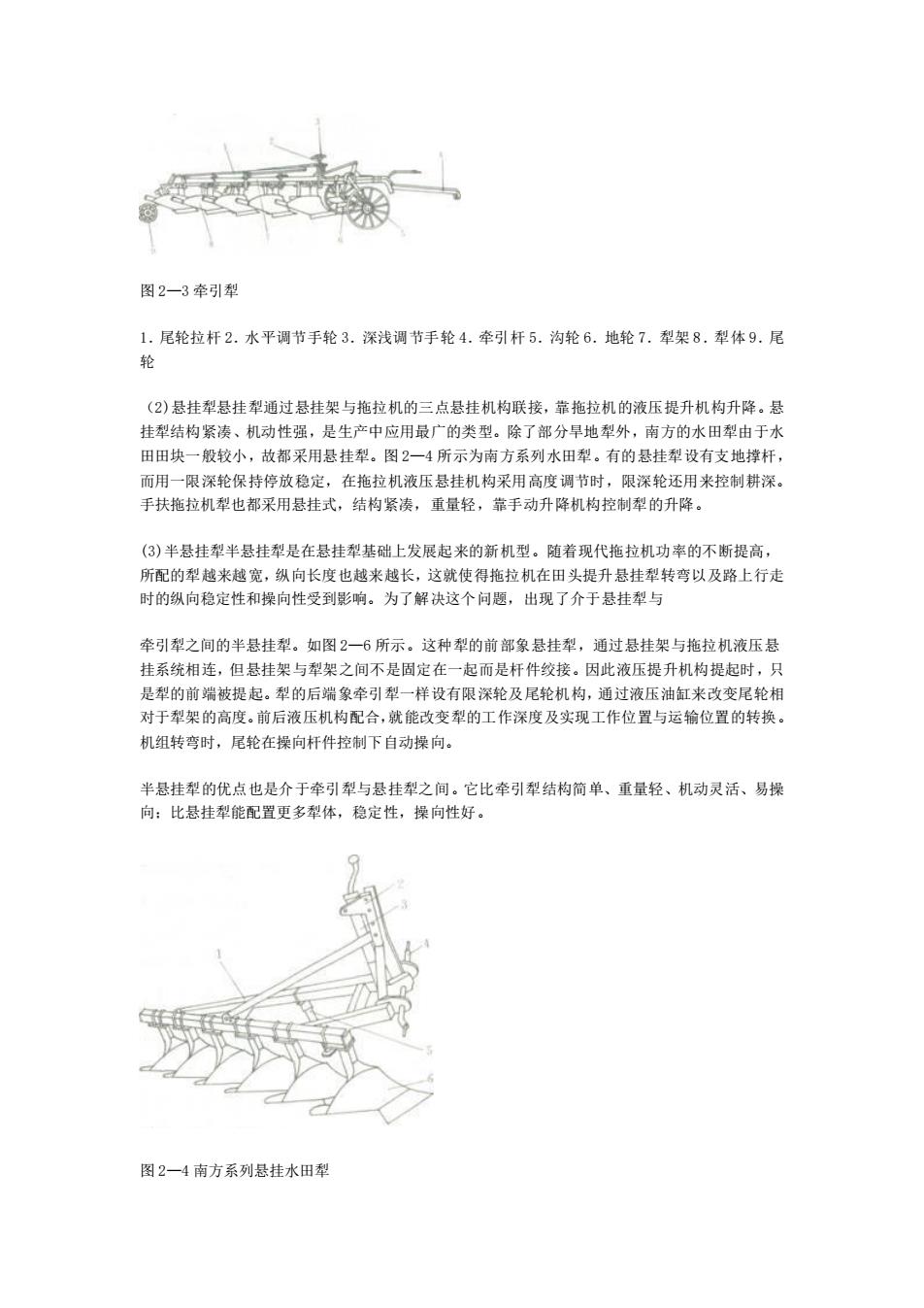

图 2—3 牵引犁 1．尾轮拉杆 2．水平调节手轮 3．深浅调节手轮 4．牵引杆 5．沟轮 6．地轮 7．犁架 8．犁体 9．尾 轮 （2)悬挂犁悬挂犁通过悬挂架与拖拉机的三点悬挂机构联接，靠拖拉机的液压提升机构升降。悬 挂犁结构紧凑、机动性强，是生产中应用最广的类型。除了部分旱地犁外，南方的水田犁由于水 田田块一般较小，故都采用悬挂犁。图 2—4 所示为南方系列水田犁。有的悬挂犁设有支地撑杆， 而用一限深轮保持停放稳定，在拖拉机液压悬挂机构采用高度调节时，限深轮还用来控制耕深。 手扶拖拉机犁也都采用悬挂式，结构紧凑，重量轻，靠手动升降机构控制犁的升降。 (3)半悬挂犁半悬挂犁是在悬挂犁基础上发展起来的新机型。随着现代拖拉机功率的不断提高， 所配的犁越来越宽，纵向长度也越来越长，这就使得拖拉机在田头提升悬挂犁转弯以及路上行走 时的纵向稳定性和操向性受到影响。为了解决这个问题，出现了介于悬挂犁与 牵引犁之间的半悬挂犁。如图 2—6 所示。这种犁的前部象悬挂犁，通过悬挂架与拖拉机液压悬 挂系统相连，但悬挂架与犁架之间不是固定在一起而是杆件绞接。因此液压提升机构提起时，只 是犁的前端被提起。犁的后端象牵引犁一样设有限深轮及尾轮机构，通过液压油缸来改变尾轮相 对于犁架的高度。前后液压机构配合，就能改变犁的工作深度及实现工作位置与运输位置的转换。 机组转弯时，尾轮在操向杆件控制下自动操向。 半悬挂犁的优点也是介于牵引犁与悬挂犁之间。它比牵引犁结构简单、重量轻、机动灵活、易操 向；比悬挂犁能配置更多犁体，稳定性，操向性好。 图 2—4 南方系列悬挂水田犁
图 2—3 牵引犁 1．尾轮拉杆 2．水平调节手轮 3．深浅调节手轮 4．牵引杆 5．沟轮 6．地轮 7．犁架 8．犁体 9．尾 轮 （2)悬挂犁悬挂犁通过悬挂架与拖拉机的三点悬挂机构联接，靠拖拉机的液压提升机构升降。悬 挂犁结构紧凑、机动性强，是生产中应用最广的类型。除了部分旱地犁外，南方的水田犁由于水 田田块一般较小，故都采用悬挂犁。图 2—4 所示为南方系列水田犁。有的悬挂犁设有支地撑杆， 而用一限深轮保持停放稳定，在拖拉机液压悬挂机构采用高度调节时，限深轮还用来控制耕深。 手扶拖拉机犁也都采用悬挂式，结构紧凑，重量轻，靠手动升降机构控制犁的升降。 (3)半悬挂犁半悬挂犁是在悬挂犁基础上发展起来的新机型。随着现代拖拉机功率的不断提高， 所配的犁越来越宽，纵向长度也越来越长，这就使得拖拉机在田头提升悬挂犁转弯以及路上行走 时的纵向稳定性和操向性受到影响。为了解决这个问题，出现了介于悬挂犁与 牵引犁之间的半悬挂犁。如图 2—6 所示。这种犁的前部象悬挂犁，通过悬挂架与拖拉机液压悬 挂系统相连，但悬挂架与犁架之间不是固定在一起而是杆件绞接。因此液压提升机构提起时，只 是犁的前端被提起。犁的后端象牵引犁一样设有限深轮及尾轮机构，通过液压油缸来改变尾轮相 对于犁架的高度。前后液压机构配合，就能改变犁的工作深度及实现工作位置与运输位置的转换。 机组转弯时，尾轮在操向杆件控制下自动操向。 半悬挂犁的优点也是介于牵引犁与悬挂犁之间。它比牵引犁结构简单、重量轻、机动灵活、易操 向；比悬挂犁能配置更多犁体，稳定性，操向性好。 图 2—4 南方系列悬挂水田犁

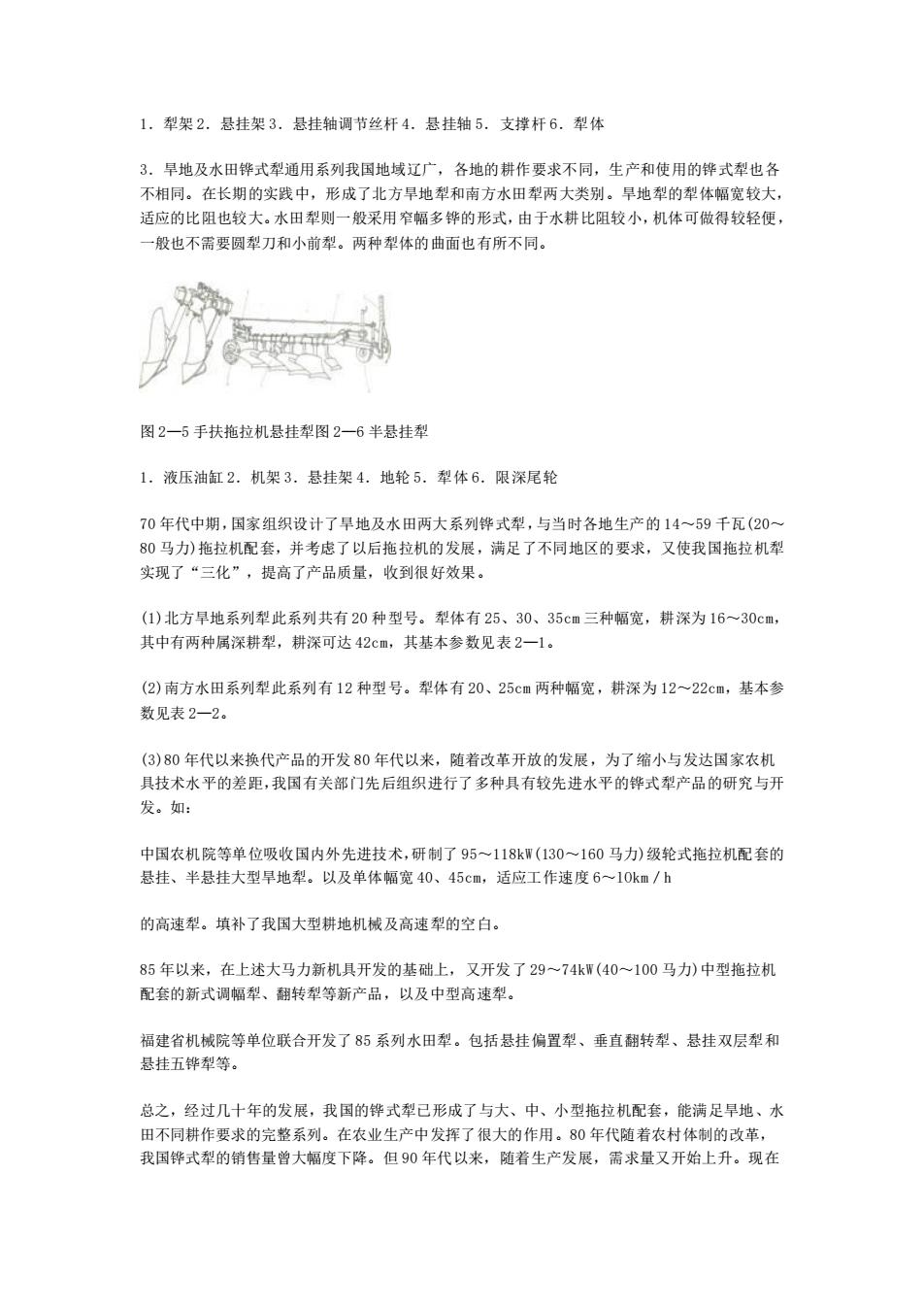

1．犁架 2．悬挂架 3．悬挂轴调节丝杆 4．悬挂轴 5．支撑杆 6．犁体 3．旱地及水田铧式犁通用系列我国地域辽广，各地的耕作要求不同，生产和使用的铧式犁也各 不相同。在长期的实践中，形成了北方旱地犁和南方水田犁两大类别。旱地犁的犁体幅宽较大， 适应的比阻也较大。水田犁则一般采用窄幅多铧的形式，由于水耕比阻较小，机体可做得较轻便， 一般也不需要圆犁刀和小前犁。两种犁体的曲面也有所不同。 图 2—5 手扶拖拉机悬挂犁图 2—6 半悬挂犁 1．液压油缸 2．机架 3．悬挂架 4．地轮 5．犁体 6．限深尾轮 70 年代中期，国家组织设计了旱地及水田两大系列铧式犁，与当时各地生产的 14～59 千瓦(20～ 80 马力)拖拉机配套，并考虑了以后拖拉机的发展，满足了不同地区的要求，又使我国拖拉机犁 实现了“三化”，提高了产品质量，收到很好效果。 (1)北方旱地系列犁此系列共有 20 种型号。犁体有 25、30、35cm 三种幅宽，耕深为 16～30cm， 其中有两种属深耕犁，耕深可达 42cm，其基本参数见表 2—1。 (2)南方水田系列犁此系列有 12 种型号。犁体有 20、25cm 两种幅宽，耕深为 12～22cm，基本参 数见表 2—2。 (3)80 年代以来换代产品的开发 80 年代以来，随着改革开放的发展，为了缩小与发达国家农机 具技术水平的差距，我国有关部门先后组织进行了多种具有较先进水平的铧式犁产品的研究与开 发。如： 中国农机院等单位吸收国内外先进技术，研制了 95～118kW(130～160 马力)级轮式拖拉机配套的 悬挂、半悬挂大型旱地犁。以及单体幅宽 40、45cm，适应工作速度 6～lOkm／h 的高速犁。填补了我国大型耕地机械及高速犁的空白。 85 年以来，在上述大马力新机具开发的基础上，又开发了 29～74kW(40～100 马力)中型拖拉机 配套的新式调幅犁、翻转犁等新产品，以及中型高速犁。 福建省机械院等单位联合开发了 85 系列水田犁。包括悬挂偏置犁、垂直翻转犁、悬挂双层犁和 悬挂五铧犁等。 总之，经过几十年的发展，我国的铧式犁已形成了与大、中、小型拖拉机配套，能满足旱地、水 田不同耕作要求的完整系列。在农业生产中发挥了很大的作用。80 年代随着农村体制的改革， 我国铧式犁的销售量曾大幅度下降。但 90 年代以来，随着生产发展，需求量又开始上升。现在
1．犁架 2．悬挂架 3．悬挂轴调节丝杆 4．悬挂轴 5．支撑杆 6．犁体 3．旱地及水田铧式犁通用系列我国地域辽广，各地的耕作要求不同，生产和使用的铧式犁也各 不相同。在长期的实践中，形成了北方旱地犁和南方水田犁两大类别。旱地犁的犁体幅宽较大， 适应的比阻也较大。水田犁则一般采用窄幅多铧的形式，由于水耕比阻较小，机体可做得较轻便， 一般也不需要圆犁刀和小前犁。两种犁体的曲面也有所不同。 图 2—5 手扶拖拉机悬挂犁图 2—6 半悬挂犁 1．液压油缸 2．机架 3．悬挂架 4．地轮 5．犁体 6．限深尾轮 70 年代中期，国家组织设计了旱地及水田两大系列铧式犁，与当时各地生产的 14～59 千瓦(20～ 80 马力)拖拉机配套，并考虑了以后拖拉机的发展，满足了不同地区的要求，又使我国拖拉机犁 实现了“三化”，提高了产品质量，收到很好效果。 (1)北方旱地系列犁此系列共有 20 种型号。犁体有 25、30、35cm 三种幅宽，耕深为 16～30cm， 其中有两种属深耕犁，耕深可达 42cm，其基本参数见表 2—1。 (2)南方水田系列犁此系列有 12 种型号。犁体有 20、25cm 两种幅宽，耕深为 12～22cm，基本参 数见表 2—2。 (3)80 年代以来换代产品的开发 80 年代以来，随着改革开放的发展，为了缩小与发达国家农机 具技术水平的差距，我国有关部门先后组织进行了多种具有较先进水平的铧式犁产品的研究与开 发。如： 中国农机院等单位吸收国内外先进技术，研制了 95～118kW(130～160 马力)级轮式拖拉机配套的 悬挂、半悬挂大型旱地犁。以及单体幅宽 40、45cm，适应工作速度 6～lOkm／h 的高速犁。填补了我国大型耕地机械及高速犁的空白。 85 年以来，在上述大马力新机具开发的基础上，又开发了 29～74kW(40～100 马力)中型拖拉机 配套的新式调幅犁、翻转犁等新产品，以及中型高速犁。 福建省机械院等单位联合开发了 85 系列水田犁。包括悬挂偏置犁、垂直翻转犁、悬挂双层犁和 悬挂五铧犁等。 总之，经过几十年的发展，我国的铧式犁已形成了与大、中、小型拖拉机配套，能满足旱地、水 田不同耕作要求的完整系列。在农业生产中发挥了很大的作用。80 年代随着农村体制的改革， 我国铧式犁的销售量曾大幅度下降。但 90 年代以来，随着生产发展，需求量又开始上升。现在

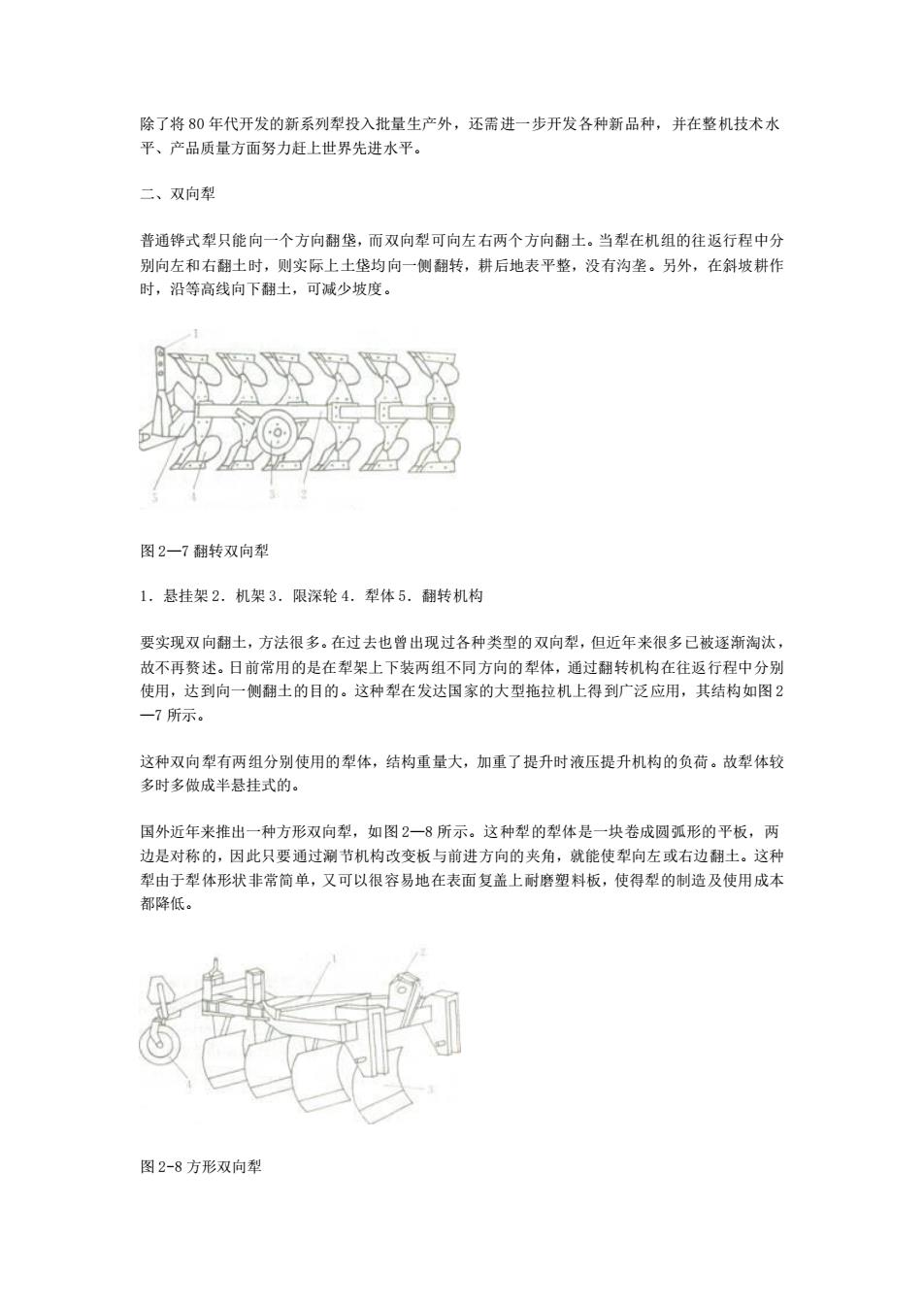

除了将 80 年代开发的新系列犁投入批量生产外，还需进一步开发各种新品种，并在整机技术水 平、产品质量方面努力赶上世界先进水平。 二、双向犁 普通铧式犁只能向一个方向翻垡，而双向犁可向左右两个方向翻土。当犁在机组的往返行程中分 别向左和右翻土时，则实际上土垡均向一侧翻转，耕后地表平整，没有沟垄。另外，在斜坡耕作 时，沿等高线向下翻土，可减少坡度。 图 2—7 翻转双向犁 1．悬挂架 2．机架 3．限深轮 4．犁体 5．翻转机构 要实现双向翻土，方法很多。在过去也曾出现过各种类型的双向犁，但近年来很多已被逐渐淘汰， 故不再赘述。日前常用的是在犁架上下装两组不同方向的犁体，通过翻转机构在往返行程中分别 使用，达到向一侧翻土的目的。这种犁在发达国家的大型拖拉机上得到广泛应用，其结构如图 2 —7 所示。 这种双向犁有两组分别使用的犁体，结构重量大，加重了提升时液压提升机构的负荷。故犁体较 多时多做成半悬挂式的。 国外近年来推出一种方形双向犁，如图 2—8 所示。这种犁的犁体是一块卷成圆弧形的平板，两 边是对称的，因此只要通过涮节机构改变板与前进方向的夹角，就能使犁向左或右边翻土。这种 犁由于犁体形状非常简单，又可以很容易地在表面复盖上耐磨塑料板，使得犁的制造及使用成本 都降低。 图 2-8 方形双向犁
除了将 80 年代开发的新系列犁投入批量生产外，还需进一步开发各种新品种，并在整机技术水 平、产品质量方面努力赶上世界先进水平。 二、双向犁 普通铧式犁只能向一个方向翻垡，而双向犁可向左右两个方向翻土。当犁在机组的往返行程中分 别向左和右翻土时，则实际上土垡均向一侧翻转，耕后地表平整，没有沟垄。另外，在斜坡耕作 时，沿等高线向下翻土，可减少坡度。 图 2—7 翻转双向犁 1．悬挂架 2．机架 3．限深轮 4．犁体 5．翻转机构 要实现双向翻土，方法很多。在过去也曾出现过各种类型的双向犁，但近年来很多已被逐渐淘汰， 故不再赘述。日前常用的是在犁架上下装两组不同方向的犁体，通过翻转机构在往返行程中分别 使用，达到向一侧翻土的目的。这种犁在发达国家的大型拖拉机上得到广泛应用，其结构如图 2 —7 所示。 这种双向犁有两组分别使用的犁体，结构重量大，加重了提升时液压提升机构的负荷。故犁体较 多时多做成半悬挂式的。 国外近年来推出一种方形双向犁，如图 2—8 所示。这种犁的犁体是一块卷成圆弧形的平板，两 边是对称的，因此只要通过涮节机构改变板与前进方向的夹角，就能使犁向左或右边翻土。这种 犁由于犁体形状非常简单，又可以很容易地在表面复盖上耐磨塑料板，使得犁的制造及使用成本 都降低。 图 2-8 方形双向犁
