(5)颗粒组成化肥的颗粒组成在一定程度上代表着化肥的流动性、架空性和粘结性等。组成颗粒 尺寸在 1～5mm 的化肥，流动性最好。若其组成颗粒尺寸大部分小于 0．07mm， 则机械排肥较困难。 常用固体化肥的特性参数见表 5—4。 表 5—4 常用固体化肥的特性参数 化肥名称 体积密度 (kg／L) 自然休止角 （°） 外摩擦系数 钢木材 水分含量 (％) 碳酸氢铵 硫酸铵 硝酸铵 氯化铵 尿素 过磷酸钙 重过磷酸钙 磷酸铵 硫酸钾 氯化钾 O．65～O．75 O．8～O．85 O．8 O．54 O．8 O．88～1.1 1.09 O．96 1.35 O．95 54 43 37 54 33 —— 28 30 48 50 0.63 一 一一 O．66O．7 3． 一一 O．31O．35 一一 一一 O．48 一 一一 O．51O．47 3.5 3 2 1 3 —— —— —— —— 1.5～3 第三节播种机的类型和构造 一、播种机的分类 播种机的类型很多，有多种分类方法。按播种方法可分为撒播机、条播机和穴播机；按播种的作 物分有谷物播种机、棉花播种机、牧草播种机、蔬菜播种机；按联合作业可分为施肥播种机、旋 耕播种机、铺膜播种机、播种中耕通用机；按牵引动力可分为畜力播种机、机引播种机、悬挂播 种机、半悬挂播种机；按排种原理可分为气力式播种机和离心式播种机。播种机种类繁多，但若 按机械结构及作业特征区分，则播种机可分为谷物条播机和中耕作物穴(点)播机两大类
(5)颗粒组成化肥的颗粒组成在一定程度上代表着化肥的流动性、架空性和粘结性等。组成颗粒 尺寸在 1～5mm 的化肥，流动性最好。若其组成颗粒尺寸大部分小于 0．07mm， 则机械排肥较困难。 常用固体化肥的特性参数见表 5—4。 表 5—4 常用固体化肥的特性参数 化肥名称 体积密度 (kg／L) 自然休止角 （°） 外摩擦系数 钢木材 水分含量 (％) 碳酸氢铵 硫酸铵 硝酸铵 氯化铵 尿素 过磷酸钙 重过磷酸钙 磷酸铵 硫酸钾 氯化钾 O．65～O．75 O．8～O．85 O．8 O．54 O．8 O．88～1.1 1.09 O．96 1.35 O．95 54 43 37 54 33 —— 28 30 48 50 0.63 一 一一 O．66O．7 3． 一一 O．31O．35 一一 一一 O．48 一 一一 O．51O．47 3.5 3 2 1 3 —— —— —— —— 1.5～3 第三节播种机的类型和构造 一、播种机的分类 播种机的类型很多，有多种分类方法。按播种方法可分为撒播机、条播机和穴播机；按播种的作 物分有谷物播种机、棉花播种机、牧草播种机、蔬菜播种机；按联合作业可分为施肥播种机、旋 耕播种机、铺膜播种机、播种中耕通用机；按牵引动力可分为畜力播种机、机引播种机、悬挂播 种机、半悬挂播种机；按排种原理可分为气力式播种机和离心式播种机。播种机种类繁多，但若 按机械结构及作业特征区分，则播种机可分为谷物条播机和中耕作物穴(点)播机两大类
图 5—2 2BF-24A 施肥播种机 1．牵引架 2．开沟器梁 3．传动机构 4．地轮 5．种子箱 6．肥料箱 7．起落操纵机构 8．深浅调 节机构 9．起落方轴 10．座位 11．离合机构 12．机架 13．输种肥管 14．脚踏板 15．前列开沟 器 16．后列开沟器 17．覆土器 二、谷物条播机 谷物条播机以条播麦类作物为主，兼施种肥。增设附加装置可以播草籽、镇压、筑畦埂等作业。 图 5-2 是谷物条播机的工作原理和一般构造．播种机工作时，开沟器开出种沟，种子箱内的种子 被排种器排出，通过输种管均匀分布到种沟内，然后由覆土器覆土。干旱地区要求播种的同时镇 压，有些播种机带有镇压轮，用以将种沟内的松土适当压密，使种子与土壤紧密接触以利发芽。 谷物条播机一般由如下几部分组成： 1．机架．用于支持整机及安装各种工作部件。～般用型钢焊接成框架式。 2．排种、排肥部分包括种子箱、肥料箱、排种器、排肥器、输种管和输肥管等。 谷物条播机播行多而行距小，故种箱和肥箱多采用整体式结构，用薄钢板压制成型，并与机架联 成框架，以增加其刚度。当种肥间的比例关系常需要改变时，可采用组合式种肥箱(图 5—3)。 种箱、肥箱的容积 V(m。)，应以保证只在地头填加来确定： 式中 Qmax——几种主要作物中最大播量(kg／hm2)； B——播幅(为开沟器数和行距的乘积)(m)；
图 5—2 2BF-24A 施肥播种机 1．牵引架 2．开沟器梁 3．传动机构 4．地轮 5．种子箱 6．肥料箱 7．起落操纵机构 8．深浅调 节机构 9．起落方轴 10．座位 11．离合机构 12．机架 13．输种肥管 14．脚踏板 15．前列开沟 器 16．后列开沟器 17．覆土器 二、谷物条播机 谷物条播机以条播麦类作物为主，兼施种肥。增设附加装置可以播草籽、镇压、筑畦埂等作业。 图 5-2 是谷物条播机的工作原理和一般构造．播种机工作时，开沟器开出种沟，种子箱内的种子 被排种器排出，通过输种管均匀分布到种沟内，然后由覆土器覆土。干旱地区要求播种的同时镇 压，有些播种机带有镇压轮，用以将种沟内的松土适当压密，使种子与土壤紧密接触以利发芽。 谷物条播机一般由如下几部分组成： 1．机架．用于支持整机及安装各种工作部件。～般用型钢焊接成框架式。 2．排种、排肥部分包括种子箱、肥料箱、排种器、排肥器、输种管和输肥管等。 谷物条播机播行多而行距小，故种箱和肥箱多采用整体式结构，用薄钢板压制成型，并与机架联 成框架，以增加其刚度。当种肥间的比例关系常需要改变时，可采用组合式种肥箱(图 5—3)。 种箱、肥箱的容积 V(m。)，应以保证只在地头填加来确定： 式中 Qmax——几种主要作物中最大播量(kg／hm2)； B——播幅(为开沟器数和行距的乘积)(m)；

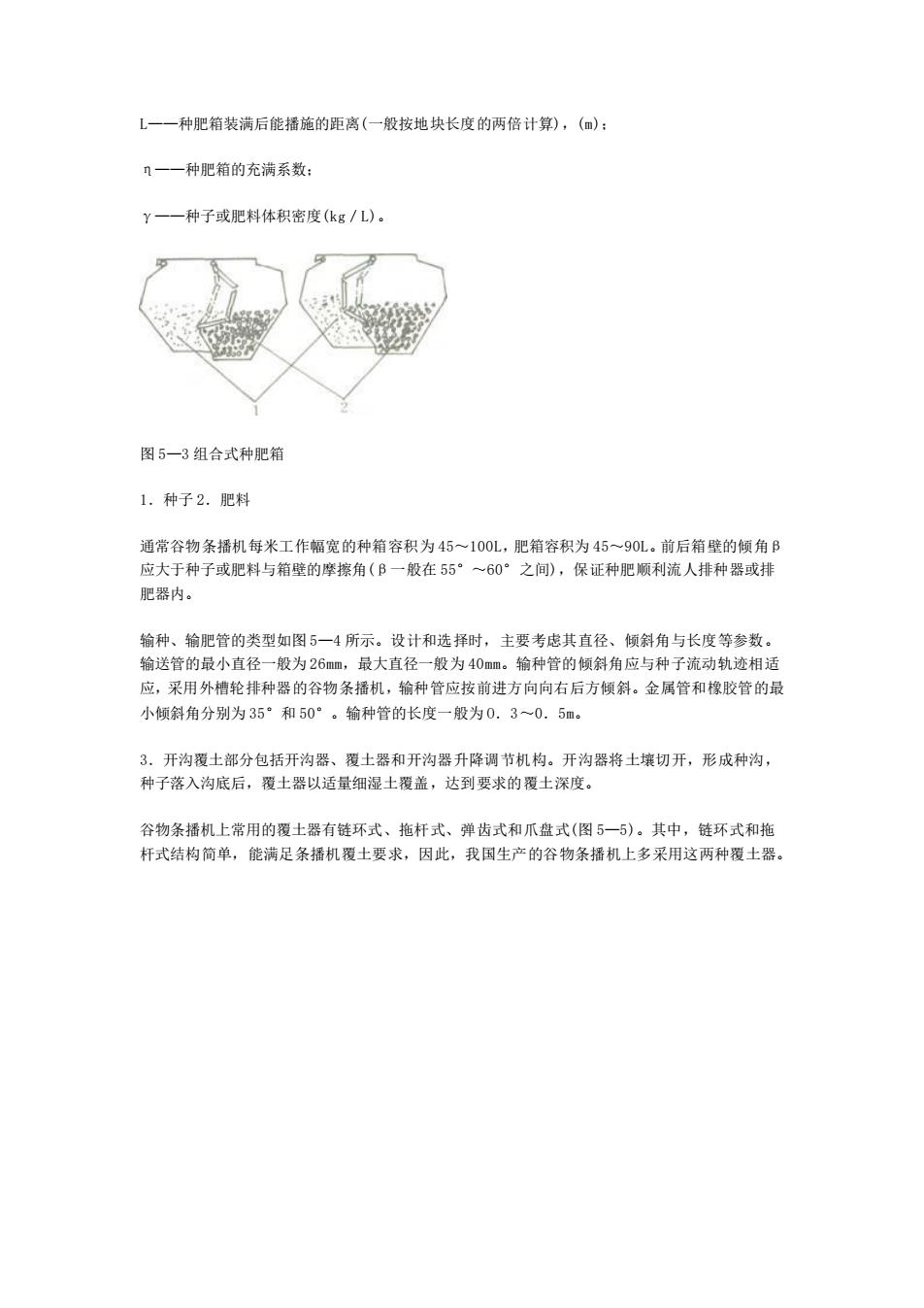

L——种肥箱装满后能播施的距离(一般按地块长度的两倍计算)，(m)； η——种肥箱的充满系数； γ——种子或肥料体积密度(kg／L)。 图 5—3 组合式种肥箱 1．种子 2．肥料 通常谷物条播机每米工作幅宽的种箱容积为 45～100L，肥箱容积为 45～90L。前后箱壁的倾角β 应大于种子或肥料与箱壁的摩擦角(β一般在 55°～60°之间)，保证种肥顺利流人排种器或排 肥器内。 输种、输肥管的类型如图 5—4 所示。设计和选择时，主要考虑其直径、倾斜角与长度等参数。 输送管的最小直径一般为 26mm，最大直径一般为 40mm。输种管的倾斜角应与种子流动轨迹相适 应，采用外槽轮排种器的谷物条播机，输种管应按前进方向向右后方倾斜。金属管和橡胶管的最 小倾斜角分别为 35°和 50°。输种管的长度一般为 O．3～0．5m。 3．开沟覆土部分包括开沟器、覆土器和开沟器升降调节机构。开沟器将土壤切开，形成种沟， 种子落入沟底后，覆土器以适量细湿土覆盖，达到要求的覆土深度。 谷物条播机上常用的覆土器有链环式、拖杆式、弹齿式和爪盘式(图 5—5)。其中，链环式和拖 杆式结构简单，能满足条播机覆土要求，因此，我国生产的谷物条播机上多采用这两种覆土器
L——种肥箱装满后能播施的距离(一般按地块长度的两倍计算)，(m)； η——种肥箱的充满系数； γ——种子或肥料体积密度(kg／L)。 图 5—3 组合式种肥箱 1．种子 2．肥料 通常谷物条播机每米工作幅宽的种箱容积为 45～100L，肥箱容积为 45～90L。前后箱壁的倾角β 应大于种子或肥料与箱壁的摩擦角(β一般在 55°～60°之间)，保证种肥顺利流人排种器或排 肥器内。 输种、输肥管的类型如图 5—4 所示。设计和选择时，主要考虑其直径、倾斜角与长度等参数。 输送管的最小直径一般为 26mm，最大直径一般为 40mm。输种管的倾斜角应与种子流动轨迹相适 应，采用外槽轮排种器的谷物条播机，输种管应按前进方向向右后方倾斜。金属管和橡胶管的最 小倾斜角分别为 35°和 50°。输种管的长度一般为 O．3～0．5m。 3．开沟覆土部分包括开沟器、覆土器和开沟器升降调节机构。开沟器将土壤切开，形成种沟， 种子落入沟底后，覆土器以适量细湿土覆盖，达到要求的覆土深度。 谷物条播机上常用的覆土器有链环式、拖杆式、弹齿式和爪盘式(图 5—5)。其中，链环式和拖 杆式结构简单，能满足条播机覆土要求，因此，我国生产的谷物条播机上多采用这两种覆土器
图 5—4 输种肥管 (a)卷片管(b)卷丝管(c)套筒管(d)漏斗管 (e)蛇皮管(f)硬橡皮管(g)橡胶折皱管(h)波形塑料管 (i)直简塑料管 4．传动部分通常用行走轮通过链轮、齿轮等驱动排种、排肥部件。链轮或齿轮一般均能调换安 装，以改变排种、排肥传动比调节播种量或播肥量。各行排种器和排肥器均采用同轴传动
图 5—4 输种肥管 (a)卷片管(b)卷丝管(c)套筒管(d)漏斗管 (e)蛇皮管(f)硬橡皮管(g)橡胶折皱管(h)波形塑料管 (i)直简塑料管 4．传动部分通常用行走轮通过链轮、齿轮等驱动排种、排肥部件。链轮或齿轮一般均能调换安 装，以改变排种、排肥传动比调节播种量或播肥量。各行排种器和排肥器均采用同轴传动
图 5-5 谷物条播机上常用的覆土器 (a)链环式(b)拖杆式(c)弹齿式(d)爪盘式 图 5—6 气力式谷物条播机 l、分配器 2、种子箱 3、排种轮 4．输种管 5．松轮迹器 6．开沟器 7．地轮 8．传动机构 9．风 机 lO．机架 图 5—6 为采用集中排种和气流分种原理，并用气流输送种子的气力式谷物条播机。在种子箱的 底部，装有直径较大的排种轮，用来将种子排入气流管道。进入垂直气流管道的种子在气流的作 用下均匀分布于管道断面并被气流输送到分配器处，分配器将种子分成 6～8 路，然后通过气流 输种管送至种沟
图 5-5 谷物条播机上常用的覆土器 (a)链环式(b)拖杆式(c)弹齿式(d)爪盘式 图 5—6 气力式谷物条播机 l、分配器 2、种子箱 3、排种轮 4．输种管 5．松轮迹器 6．开沟器 7．地轮 8．传动机构 9．风 机 lO．机架 图 5—6 为采用集中排种和气流分种原理，并用气流输送种子的气力式谷物条播机。在种子箱的 底部，装有直径较大的排种轮，用来将种子排入气流管道。进入垂直气流管道的种子在气流的作 用下均匀分布于管道断面并被气流输送到分配器处，分配器将种子分成 6～8 路，然后通过气流 输种管送至种沟
