2.注意： (1)列方程前标注回路的绕行方向； (2)应用∑U=0列方程时，各项前符号的确定： 如果规定电位降取正号，则电位升就取负号。 (3)开口电压可按回路处理 B 对回路1： 电位升=电位降 E E2=UBE +12R2 UBE ∑U=0 12R2-E2+UBE=0 17

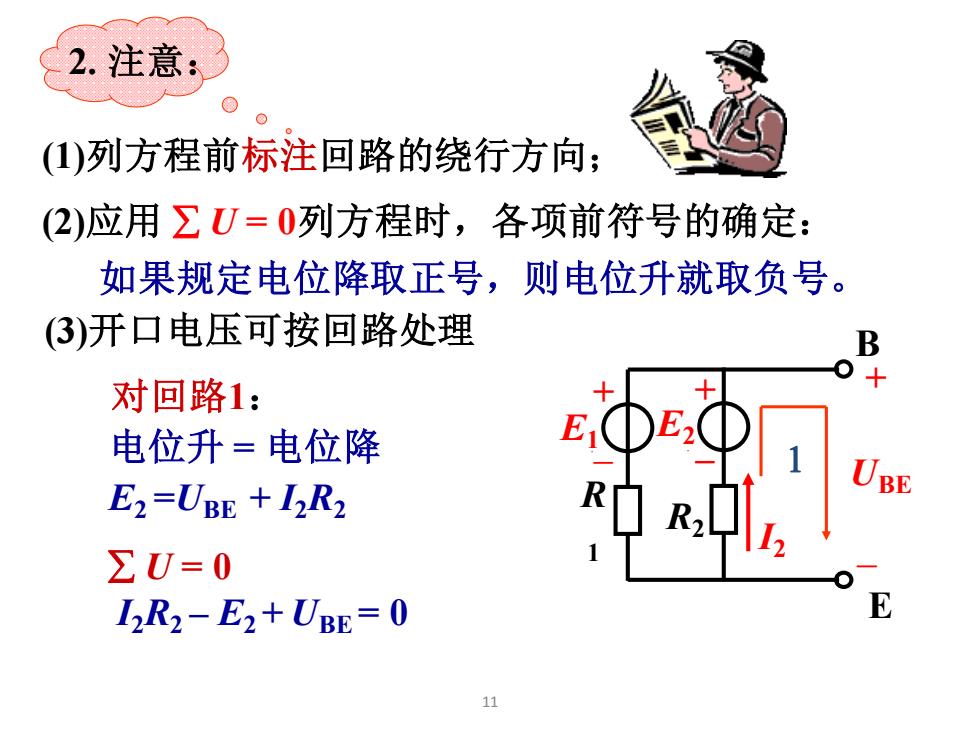

11 (1)列方程前标注回路的绕行方向； 电位升 = 电位降 E2 =UBE + I2R2 U = 0 I2R2 – E2 + UBE = 0 (2)应用 U = 0列方程时，各项前符号的确定： 如果规定电位降取正号，则电位升就取负号。 (3)开口电压可按回路处理 2. 注意： 1 对回路1： E1 UBE E + B + – R 1 + – E2 R2 I2 _
结论： ()电位值是相对的，参考点选取的不同，电路中 各点的电位也将随之改变； (2)电路中两点间的电压值是固定的，不会因参考 点的不同而变，即与零电位参考点的选取无关。 借助电位的概念可以简化电路作图 202 52 202 52 ☐0 6A +90V E +140V 6210A① 62 140V 90V

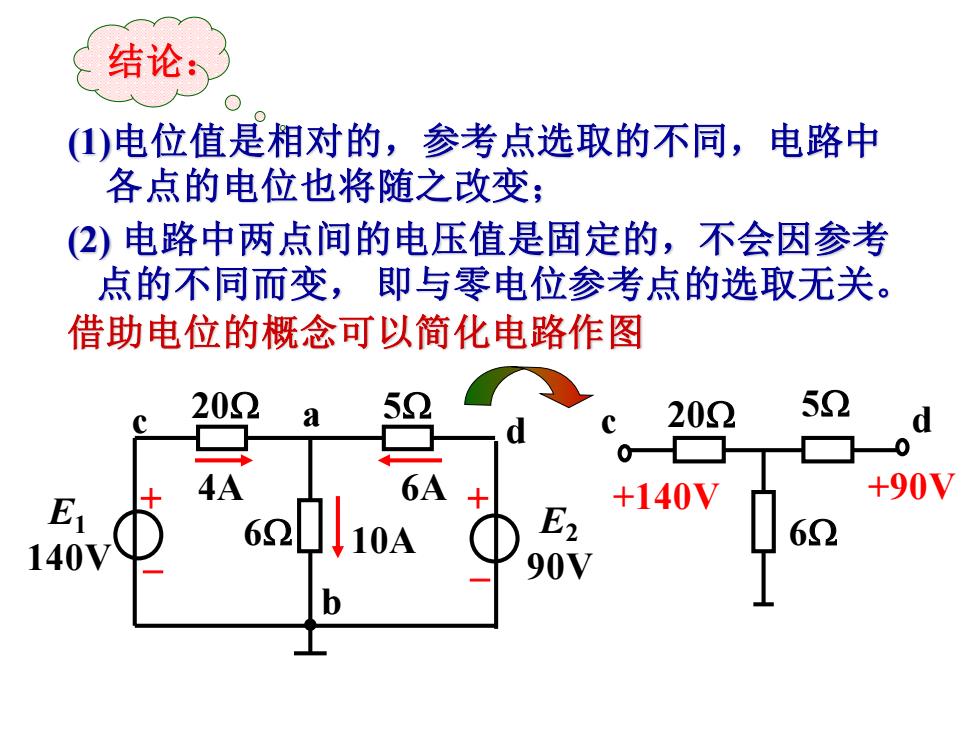

结论： (1)电位值是相对的，参考点选取的不同，电路中 各点的电位也将随之改变； (2) 电路中两点间的电压值是固定的，不会因参考 点的不同而变， 即与零电位参考点的选取无关。 借助电位的概念可以简化电路作图 b c 20 a 4A 6 10A E2 90V + - E1 140V 5 6A + - d +90V 20 5 +140V 6 c d
例1：图示电路，计算开关S断开和闭合时A点 的电位V +6V 解：(1)当开关S断开时 电流1=I2=0, 2k2 电位V=6V 。 (2)当开关闭合时，电路 如图(b) 电流2=0， 2kΩ 电位VA=0V。 电流在闭合 (b) 路径中流通

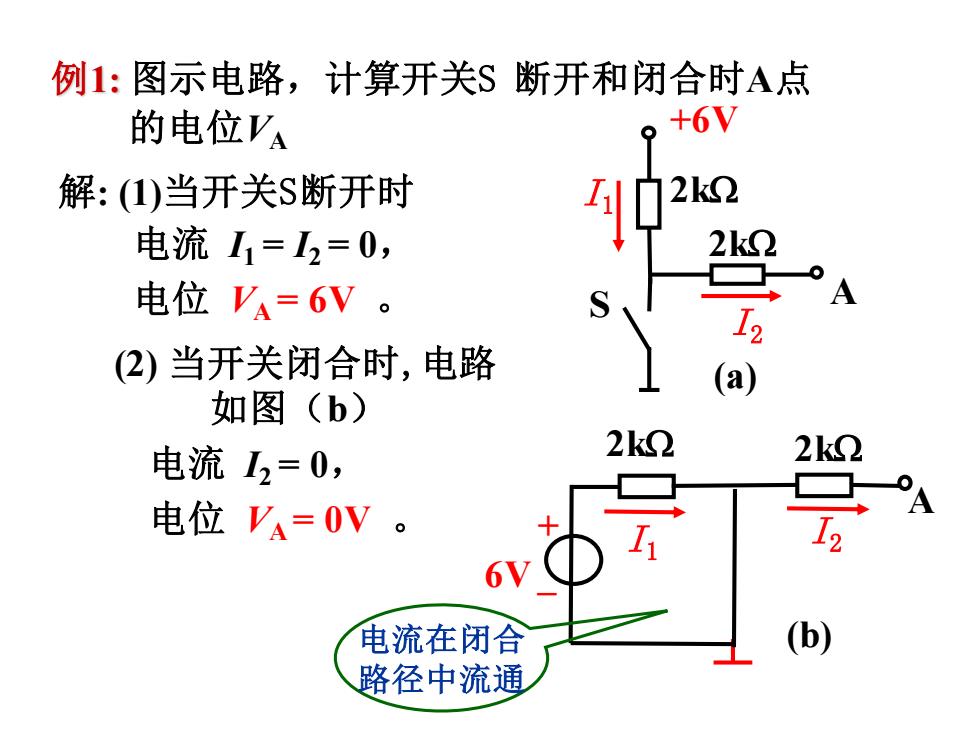

2k A + I1 2k I2 – 6V (b) 例1: 图示电路，计算开关S 断开和闭合时A点 的电位VA 解: (1)当开关S断开时 (2) 当开关闭合时,电路 如图（b） 电流 I2 = 0， 电位 VA = 0V 。 电流 I1 = I2 = 0， 电位 VA = 6V 。 2k +6V A 2k S I2 I1 (a) 电流在闭合 路径中流通
例2： 电路如下图所示，(1)零电位参考点在哪里？ 画电路图表示出来。(2)当电位器Rp的滑动触点向 下滑动时，A、B两点的电位增高了还是降低了？ +12V +12V 解：（1)电路如左图， R 零电位参考点为+12V A 电源的“_”端与-12V RP 电源的“+”端的联接处。 B (2)VA=-IR1+12 -12V 12V V8=IR2-12 当电位器R的滑动触点向下滑动时，回路中的电 流I减小，所以A电位增高、B点电位降低
例2： 电路如下图所示，(1) 零电位参考点在哪里？ 画电路图表示出来。(2) 当电位器RP的滑动触点向 下滑动时，A、B两点的电位增高了还是降低了？ I 解：（1）电路如左图， 零电位参考点为+12V 电源的“–”端与–12V 电源的“+”端的联接处。 当电位器RP的滑动触点向下滑动时，回路中的电 流 I 减小，所以A电位增高、B点电位降低。 （2） VA = – IR1 +12 VB = IR2 – 12 A +12V –12V B RP R1 R2 12V – + 12V + – B A RP R2 R1
第2章电路的分析方法 2.1电阻的串联和并联 2.2电压源与电流源及其等效变换 2.3支路电流法 2.4节点电压法 2.5叠加原理 2.6等效电源定理 2025/4/2 15
2025/4/2 15 第2章 电路的分析方法 2.1 电阻的串联和并联 2.2 电压源与电流源及其等效变换 2.3 支路电流法 2.4 节点电压法 2.5 叠加原理 2.6 等效电源定理 目录
