第三节空气间隙在各 种电压下的特性 主讲：何柏娜
第三节 空气间隙在各 种电压下的特性 主讲：何柏娜

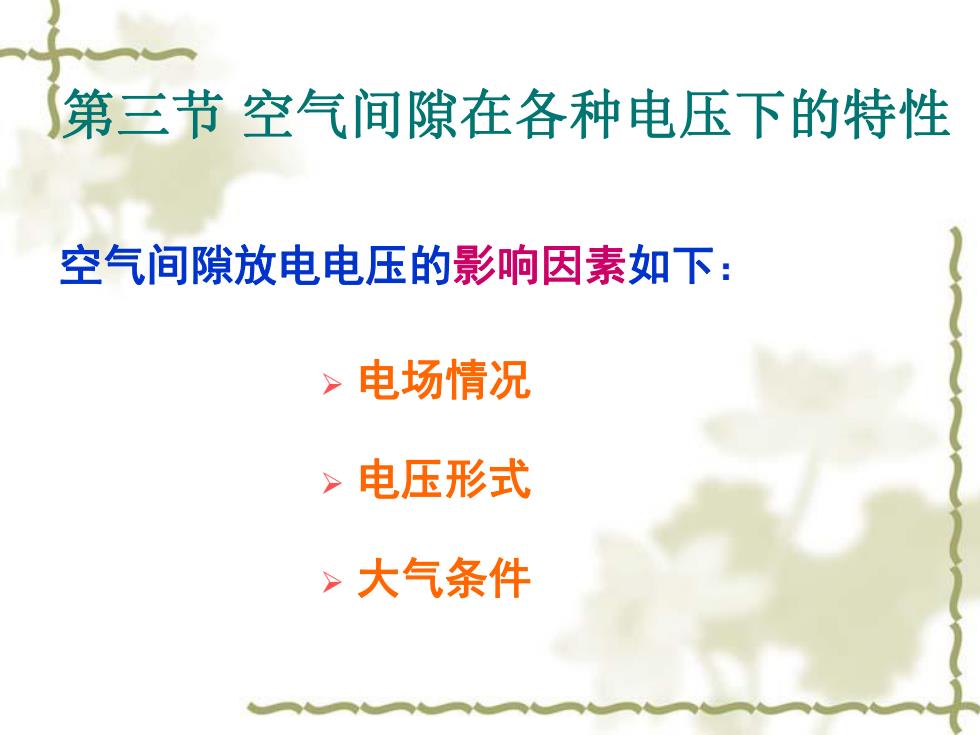

第三节空气间隙在各种电压下的特性 空气间隙放电电压的影响因素如下： ,电场情况 >电压形式 ,大气条件
空气间隙放电电压的影响因素如下： Ø 电场情况 Ø 电压形式 Ø 大气条件 第三节 空气间隙在各种电压下的特性

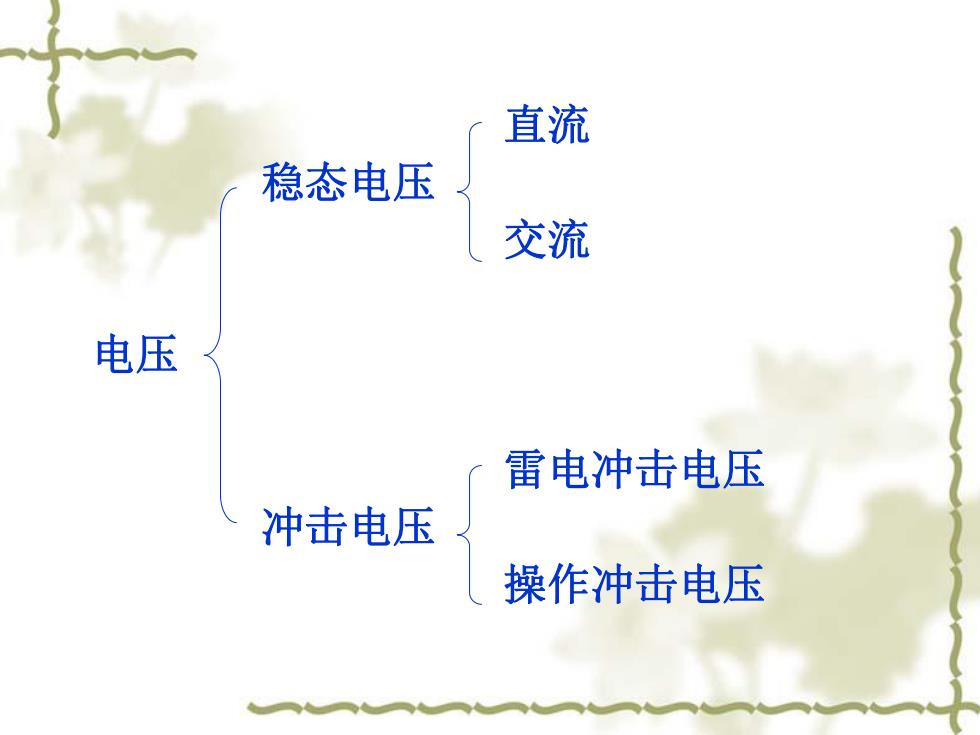

直流 稳态电压 交流 电压 雷电冲击电压 冲击电压 操作冲击电压
直流 稳态电压 交流 电压 雷电冲击电压 冲击电压 操作冲击电压

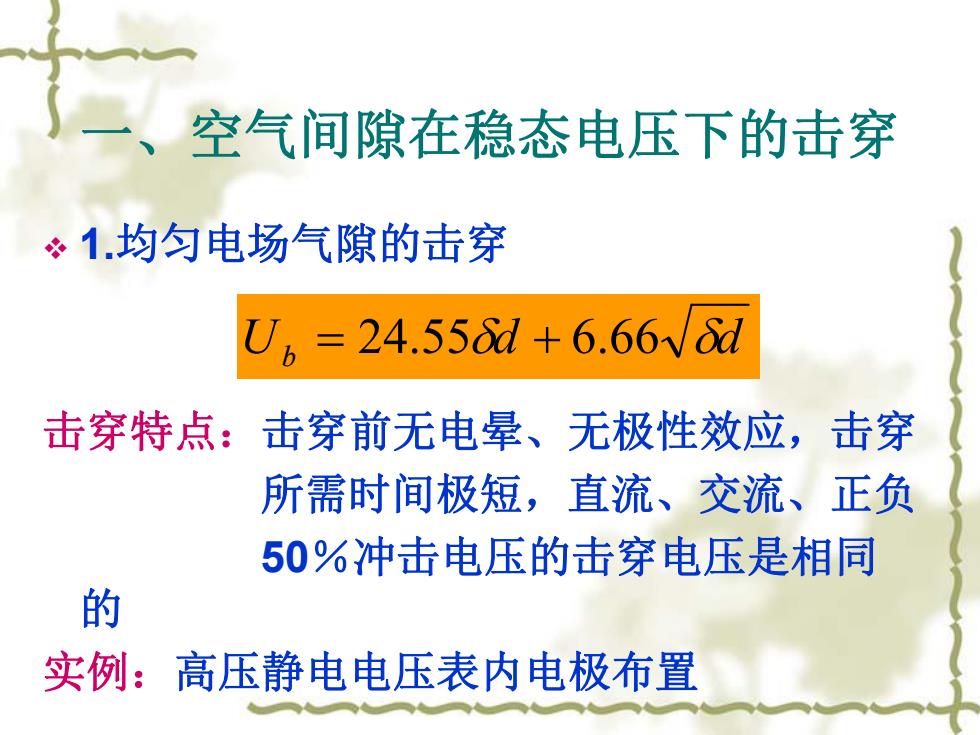

空气间隙在稳态电压下的击穿 ÷1均匀电场气隙的击穿 U =-24.558d+6.66√ 击穿特点：击穿前无电晕、无极性效应，击穿 所需时间极短，直流、交流、正负 50%冲击电压的击穿电压是相同 的 实例：高压静电电压表内电极布置
一 、空气间隙在稳态电压下的击穿 v 1.均匀电场气隙的击穿 击穿特点：击穿前无电晕、无极性效应，击穿 所需时间极短，直流、交流、正负 50％冲击电压的击穿电压是相同 的 实例：高压静电电压表内电极布置 Ub 24.55d 6.66 d

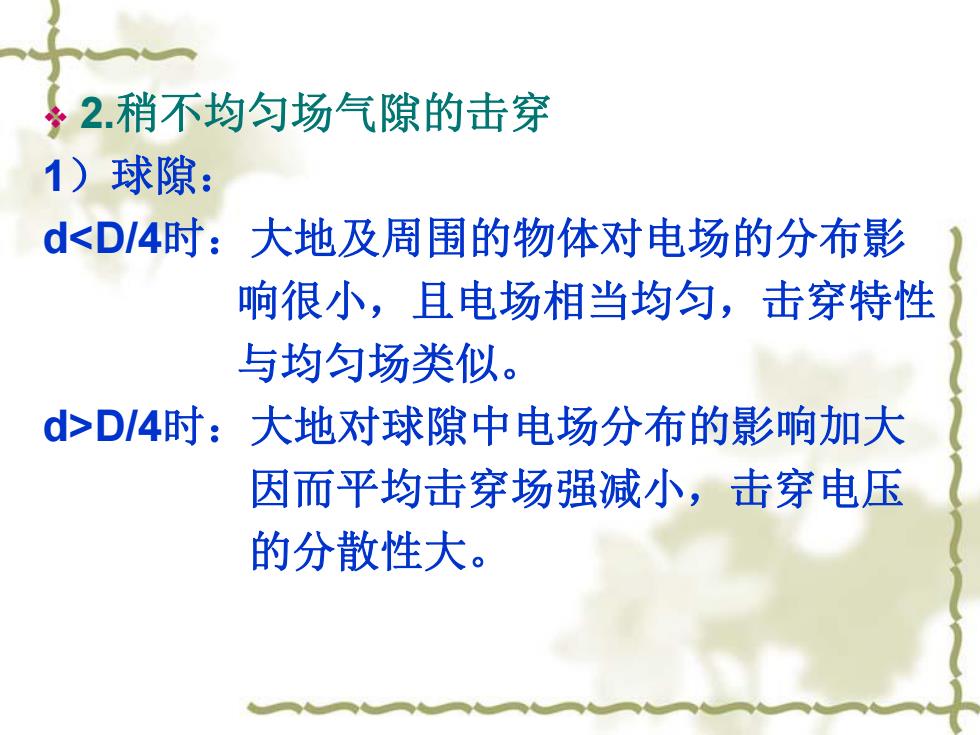

2.稍不均匀场气隙的击穿 1)球隙： d<D/4时：大地及周围的物体对电场的分布影 响很小，且电场相当均匀，击穿特性 与均匀场类似。 d>D/4时：大地对球隙中电场分布的影响加大 因而平均击穿场强减小，击穿电压 的分散性大
v 2.稍不均匀场气隙的击穿 1）球隙： d<D/4时：大地及周围的物体对电场的分布影 响很小，且电场相当均匀，击穿特性 与均匀场类似。 d>D/4时：大地对球隙中电场分布的影响加大 因而平均击穿场强减小，击穿电压 的分散性大
