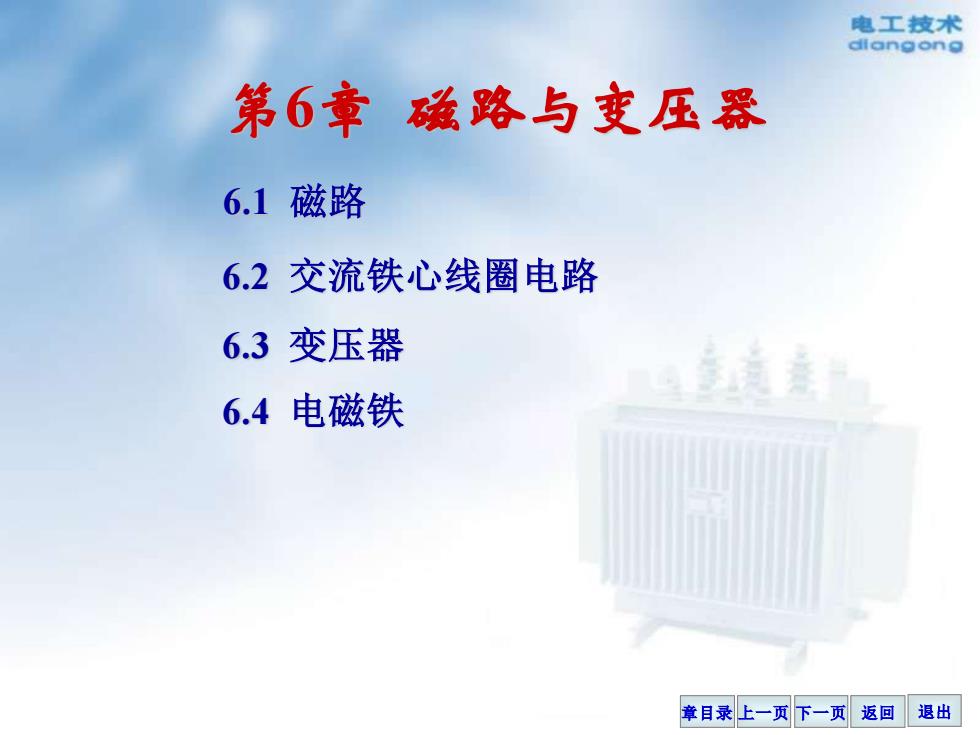

电工技术 diangong 第6章磁路与变压器 6.1磁路 6.2交流铁心线圈电路 6.3变压器 6.4电磁铁 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 第6章 磁路与变压器 6.2 交流铁心线圈电路 6.3 变压器 6.4 电磁铁 6.1 磁路

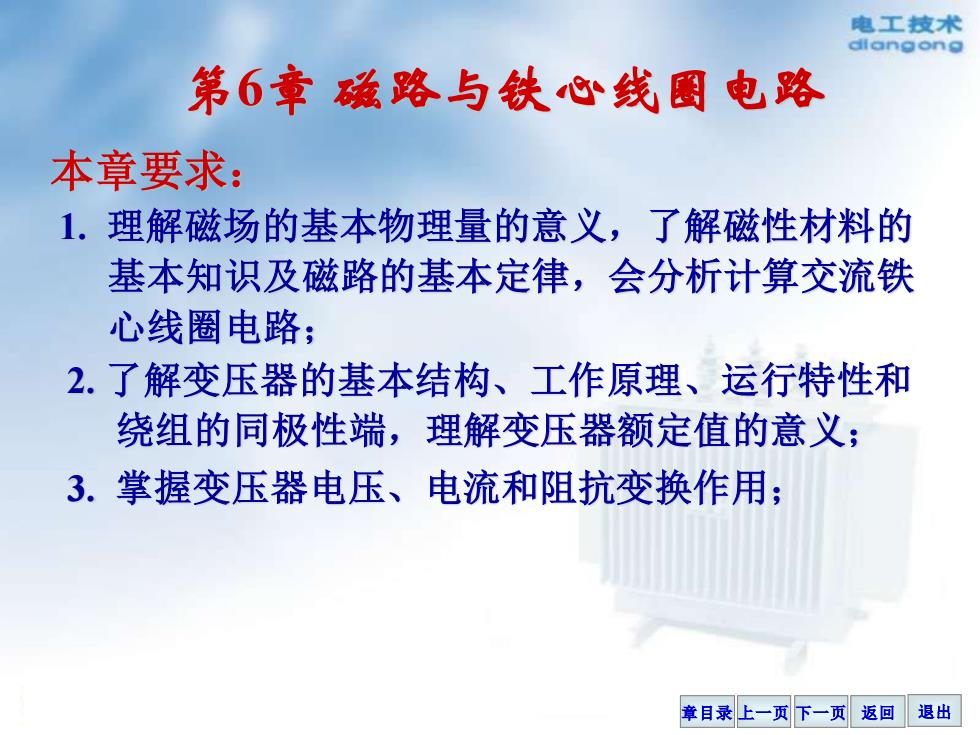

电工技术 diangong 第6章磁路与铁心线圈电路 本章要求： 1.理解磁场的基本物理量的意义，了解磁性材料的 基本知识及磁路的基本定律，会分析计算交流铁 心线圈电路； 2.了解变压器的基本结构、工作原理、运行特性和 绕组的同极性端，理解变压器额定值的意义； 3.掌握变压器电压、电流和阻抗变换作用； 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2. 了解变压器的基本结构、工作原理、运行特性和 绕组的同极性端，理解变压器额定值的意义； 3. 掌握变压器电压、电流和阻抗变换作用； 本章要求： 第6章 磁路与铁心线圈电路 1. 理解磁场的基本物理量的意义，了解磁性材料的 基本知识及磁路的基本定律，会分析计算交流铁 心线圈电路；

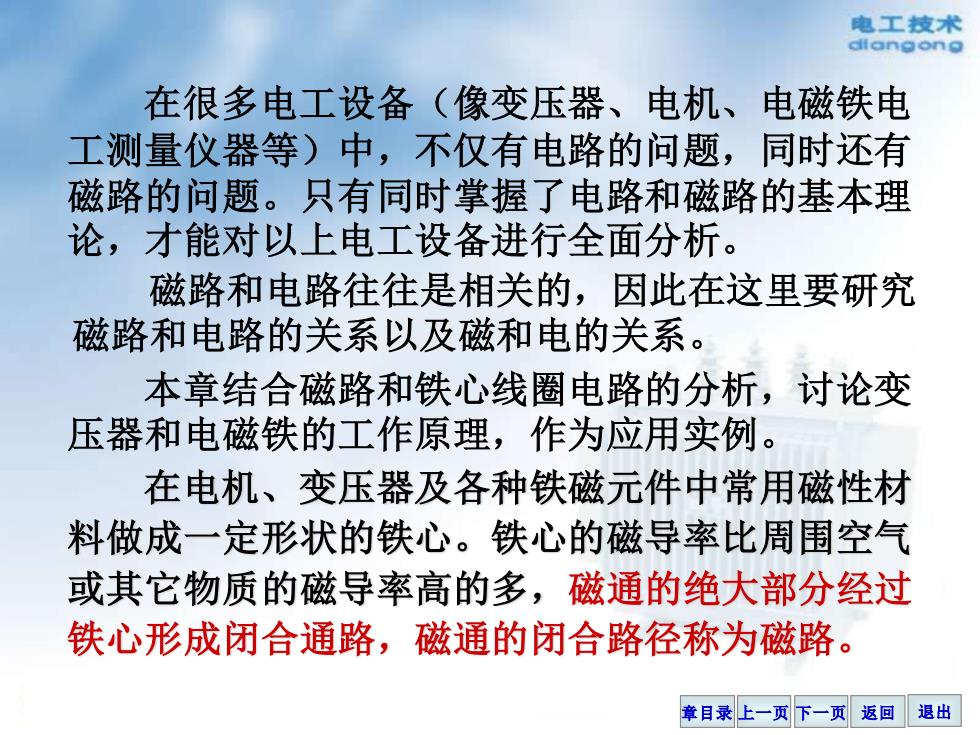

电工技术 diangong 在很多电工设备（像变压器、电机、电磁铁电 工测量仪器等)中，不仅有电路的问题，同时还有 磁路的问题。只有同时掌握了电路和磁路的基本理 论，才能对以上电工设备进行全面分析。 磁路和电路往往是相关的，因此在这里要研究 磁路和电路的关系以及磁和电的关系。 本章结合磁路和铁心线圈电路的分析，讨论变 压器和电磁铁的工作原理，作为应用实例。 在电机、变压器及各种铁磁元件中常用磁性材 料做成一定形状的铁心。铁心的磁导率比周围空气 或其它物质的磁导率高的多，磁通的绝大部分经过 铁心形成闭合通路，磁通的闭合路径称为磁路。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 在很多电工设备（像变压器、电机、电磁铁电 工测量仪器等）中，不仅有电路的问题，同时还有 磁路的问题。只有同时掌握了电路和磁路的基本理 论，才能对以上电工设备进行全面分析。 本章结合磁路和铁心线圈电路的分析，讨论变 压器和电磁铁的工作原理，作为应用实例。 磁路和电路往往是相关的，因此在这里要研究 磁路和电路的关系以及磁和电的关系。 在电机、变压器及各种铁磁元件中常用磁性材 料做成一定形状的铁心。铁心的磁导率比周围空气 或其它物质的磁导率高的多，磁通的绝大部分经过 铁心形成闭合通路，磁通的闭合路径称为磁路

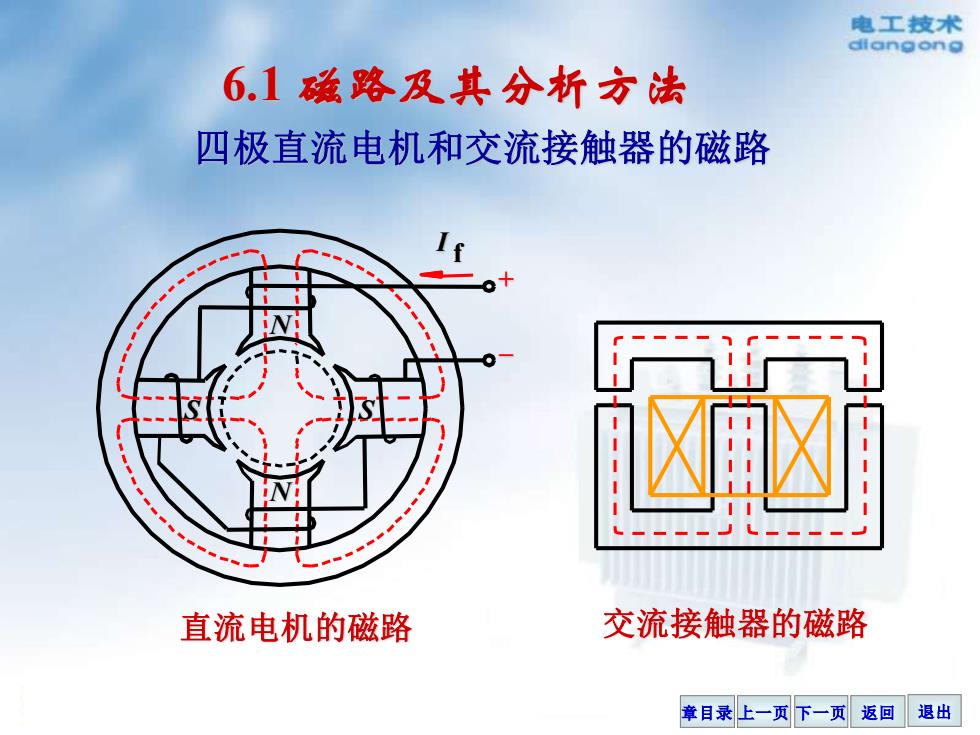

电工技术 diangong 6.1磁路及其分析方法 四极直流电机和交流接触器的磁路 直流电机的磁路 交流接触器的磁路 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 直流电机的磁路 交流接触器的磁路 _ + N S N S I f 四极直流电机和交流接触器的磁路 6.1 磁路及其分析方法

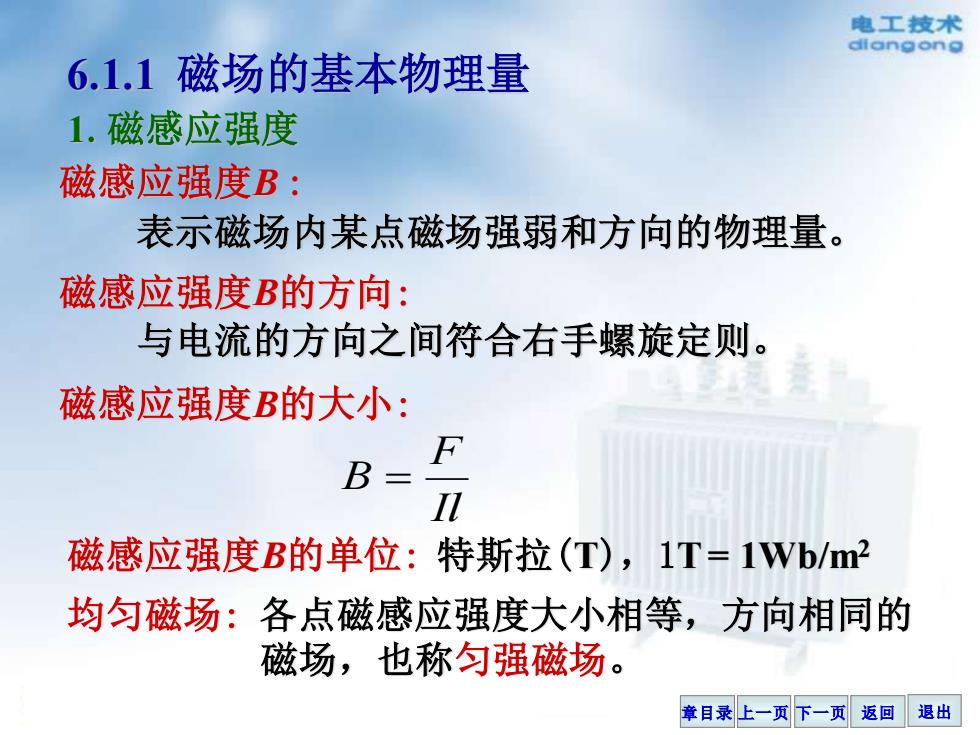

电工技术 dlangong 6.1.1磁场的基本物理量 1.磁感应强度 磁感应强度B: 表示磁场内某点磁场强弱和方向的物理量。 磁感应强度B的方向： 与电流的方向之间符合右手螺旋定则。 磁感应强度B的大小： B= F I 磁感应强度B的单位：特斯拉(T),1T=1Wb/m2 均匀磁场：各点磁感应强度大小相等，方向相同的 磁场，也称匀强磁场。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 6.1.1 磁场的基本物理量 1.磁感应强度 磁感应强度B : 表示磁场内某点磁场强弱和方向的物理量。 磁感应强度B的大小: 磁感应强度B的方向: 与电流的方向之间符合右手螺旋定则。 Il F B = 磁感应强度B的单位: 特斯拉(T)，1T = 1Wb/m2 均匀磁场: 各点磁感应强度大小相等，方向相同的 磁场，也称匀强磁场
