第一节 汤逊理论和流柱理论 主讲：何柏娜
第一节 汤逊理论和流柱理论 主讲：何柏娜

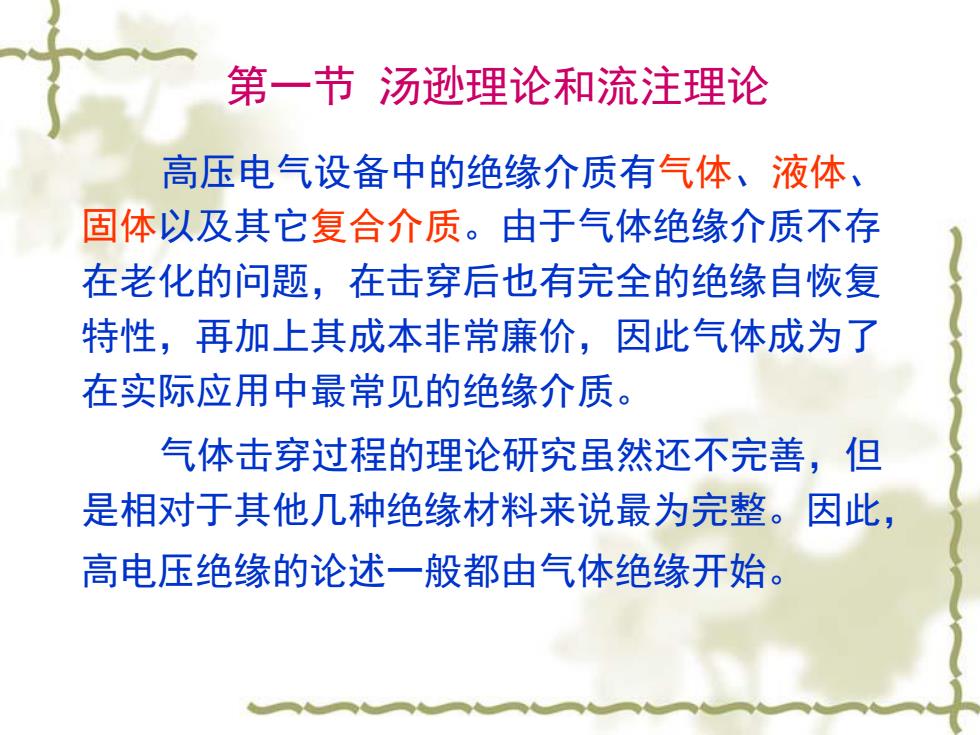

第一节汤逊理论和流注理论 高压电气设备中的绝缘介质有气体、液体、 固体以及其它复合介质。由于气体绝缘介质不存 在老化的问题，在击穿后也有完全的绝缘自恢复 特性，再加上其成本非常廉价，因此气体成为了 在实际应用中最常见的绝缘介质。 气体击穿过程的理论研究虽然还不完善，但 是相对于其他几种绝缘材料来说最为完整。因此， 高电压绝缘的论述一般都由气体绝缘开始
第一节 汤逊理论和流注理论 高压电气设备中的绝缘介质有气体、液体、 固体以及其它复合介质。由于气体绝缘介质不存 在老化的问题，在击穿后也有完全的绝缘自恢复 特性，再加上其成本非常廉价，因此气体成为了 在实际应用中最常见的绝缘介质。 气体击穿过程的理论研究虽然还不完善，但 是相对于其他几种绝缘材料来说最为完整。因此， 高电压绝缘的论述一般都由气体绝缘开始

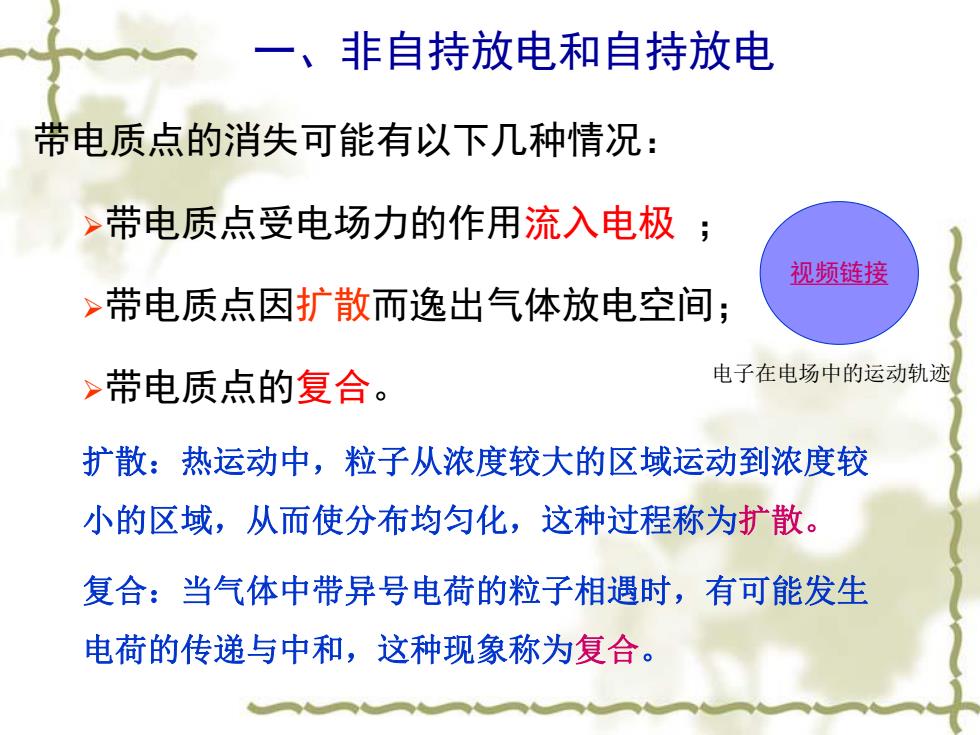

一、非自持放电和自持放电 带电质点的消失可能有以下几种情况： >带电质点受电场力的作用流入电极； 视频链接 ~带电质点因扩散而逸出气体放电空间； >带电质点的复合。 电子在电场中的运动轨迹 扩散：热运动中，粒子从浓度较大的区域运动到浓度较 小的区域，从而使分布均匀化，这种过程称为扩散。 复合：当气体中带异号电荷的粒子相遇时，有可能发生 电荷的传递与中和，这种现象称为复合
一、非自持放电和自持放电 带电质点的消失可能有以下几种情况： Ø带电质点受电场力的作用流入电极 ； Ø带电质点因扩散而逸出气体放电空间； Ø带电质点的复合。 扩散：热运动中，粒子从浓度较大的区域运动到浓度较 小的区域，从而使分布均匀化，这种过程称为扩散。 复合：当气体中带异号电荷的粒子相遇时，有可能发生 电荷的传递与中和，这种现象称为复合。 视频链接 电子在电场中的运动轨迹

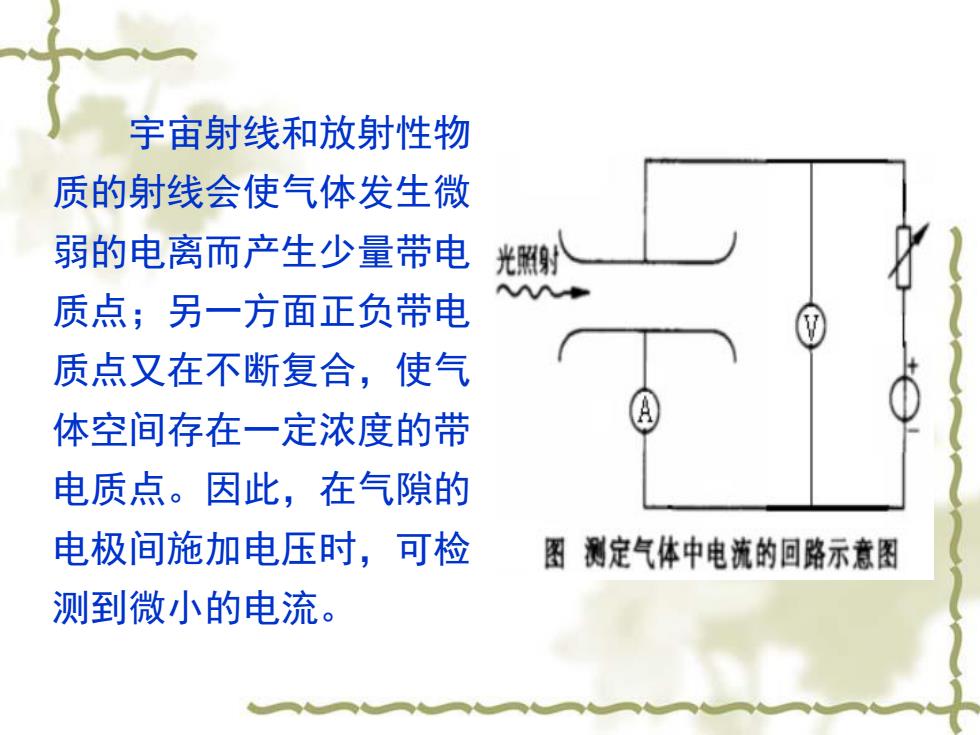

宇宙射线和放射性物 质的射线会使气体发生微 弱的电离而产生少量带电 光照9 质点；另一方面正负带电 质点又在不断复合，使气 体空间存在一定浓度的带 电质点。因此，在气隙的 电极间施加电压时，可检 图测定气体中电流的回路示意图 测到微小的电流
宇宙射线和放射性物 质的射线会使气体发生微 弱的电离而产生少量带电 质点；另一方面正负带电 质点又在不断复合，使气 体空间存在一定浓度的带 电质点。因此，在气隙的 电极间施加电压时，可检 测到微小的电流

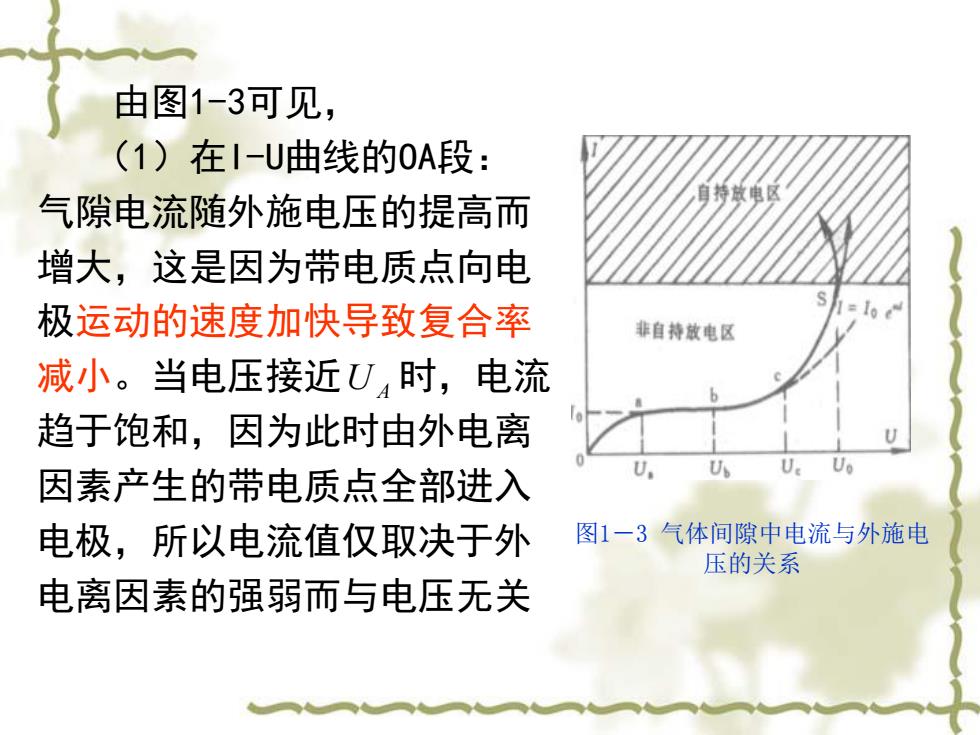

由图1-3可见， (1)在I-U曲线的0A段： 气隙电流随外施电压的提高而 身持放电区 增大，这是因为带电质点向电 极运动的速度加快导致复合率 非自持放电区 减小。当电压接近U4时，电流 趋于饱和，因为此时由外电离 U U.Uo 因素产生的带电质点全部进入 电极，所以电流值仅取决于外 图1一3气体间隙中电流与外施电 压的关系 电离因素的强弱而与电压无关
由图1-3可见， （1）在I-U曲线的OA段： 气隙电流随外施电压的提高而 增大，这是因为带电质点向电 极运动的速度加快导致复合率 减小。当电压接近 时，电流 趋于饱和，因为此时由外电离 因素产生的带电质点全部进入 电极，所以电流值仅取决于外 电离因素的强弱而与电压无关 图1－3 气体间隙中电流与外施电 压的关系 U A
