第二节 不均匀电场中的放电过程 主讲：何柏娜
第二节 不均匀电场中的放电过程 主讲：何柏娜
不均匀电场的放电特征 电气设备中很少有均匀电场的情况。但对不均匀 电场还要区分两种不同的情况，即稍不均匀电场和 极不均匀电场。全封闭组合电器(GIS)的母线筒和高 压实验室中测量电压用的球间隙是典型的稍不均匀 电场；高压输电线之间的空气绝缘和实验室中高压 发生器的输出端对墙的空气绝缘则属于极不均匀电 场

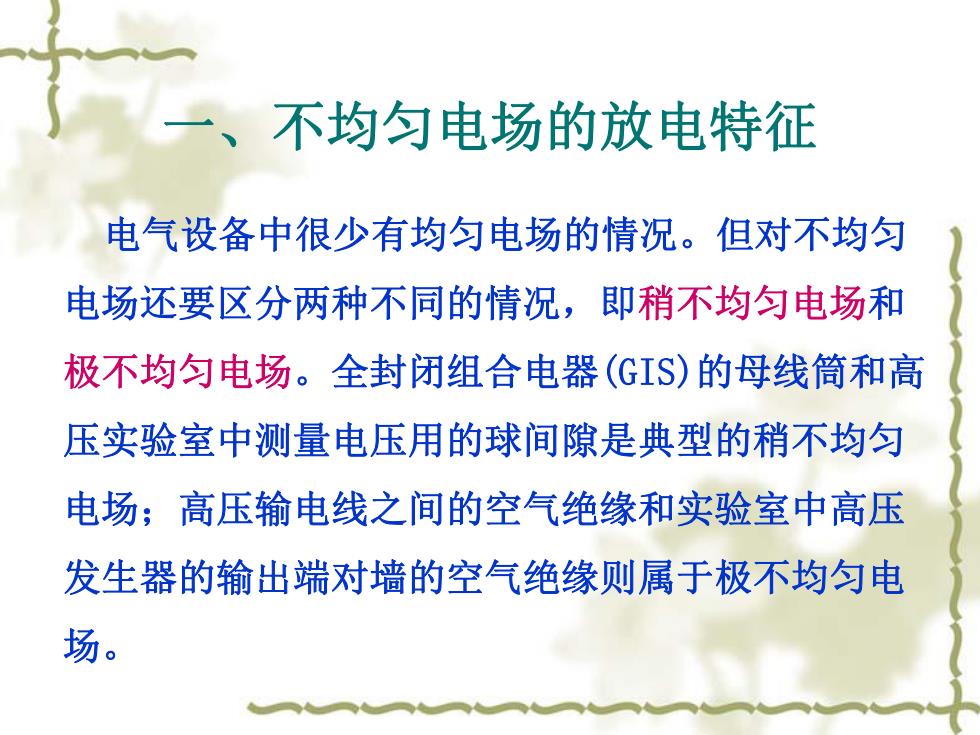

一 、不均匀电场的放电特征 电气设备中很少有均匀电场的情况。但对不均匀 电场还要区分两种不同的情况，即稍不均匀电场和 极不均匀电场。全封闭组合电器(GIS)的母线筒和高 压实验室中测量电压用的球间隙是典型的稍不均匀 电场；高压输电线之间的空气绝缘和实验室中高压 发生器的输出端对墙的空气绝缘则属于极不均匀电 场

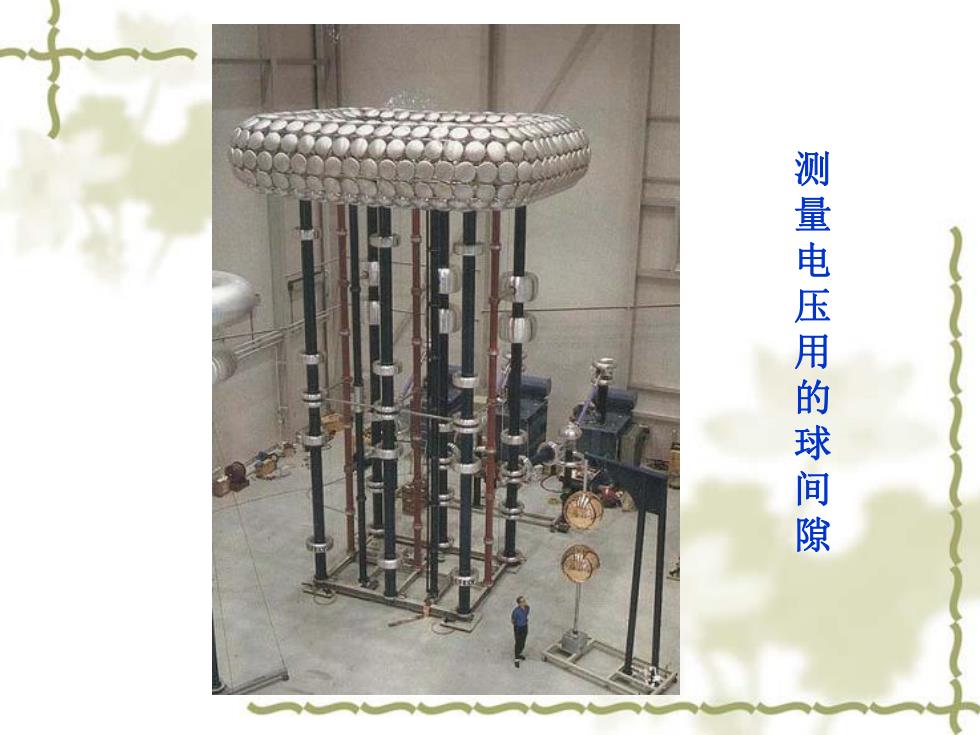

测量电压用的球间隙
测量电压用的球间隙

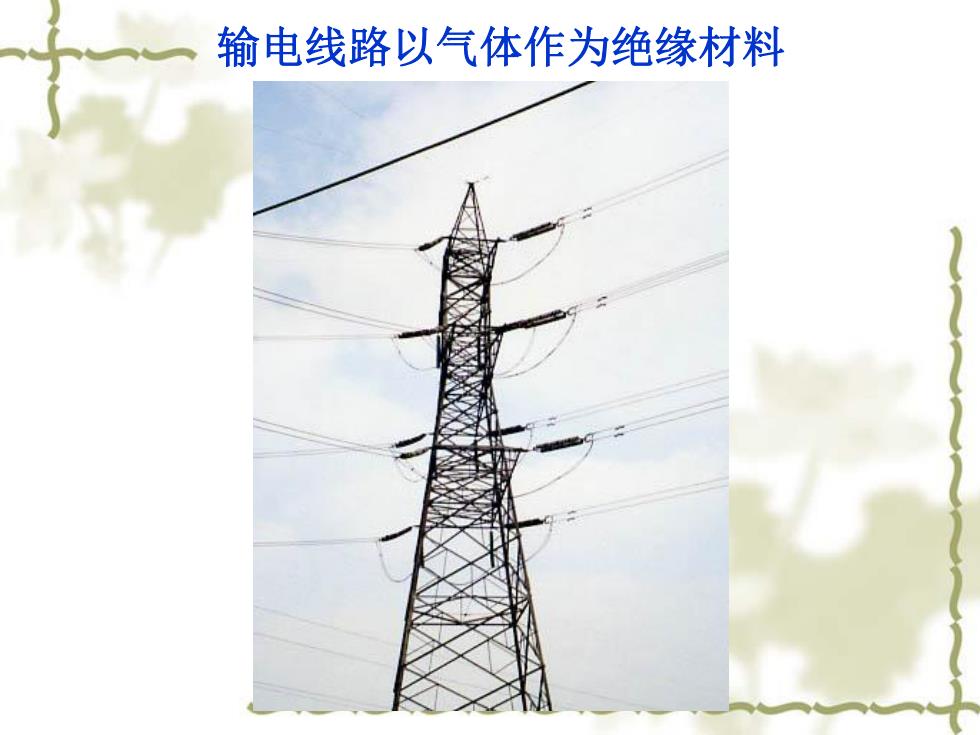

输电线路以气体作为绝缘材料
输电线路以气体作为绝缘材料
稍（极）不均匀电场的划分 1-击穿电压 2-电晕起始电压 3 2 3-放电不稳定区 d=2D d=4D d 图球隙的放电特性与极间距离的关系
稍(极)不均匀电场的划分 图 球隙的放电特性与极间距离的关系
