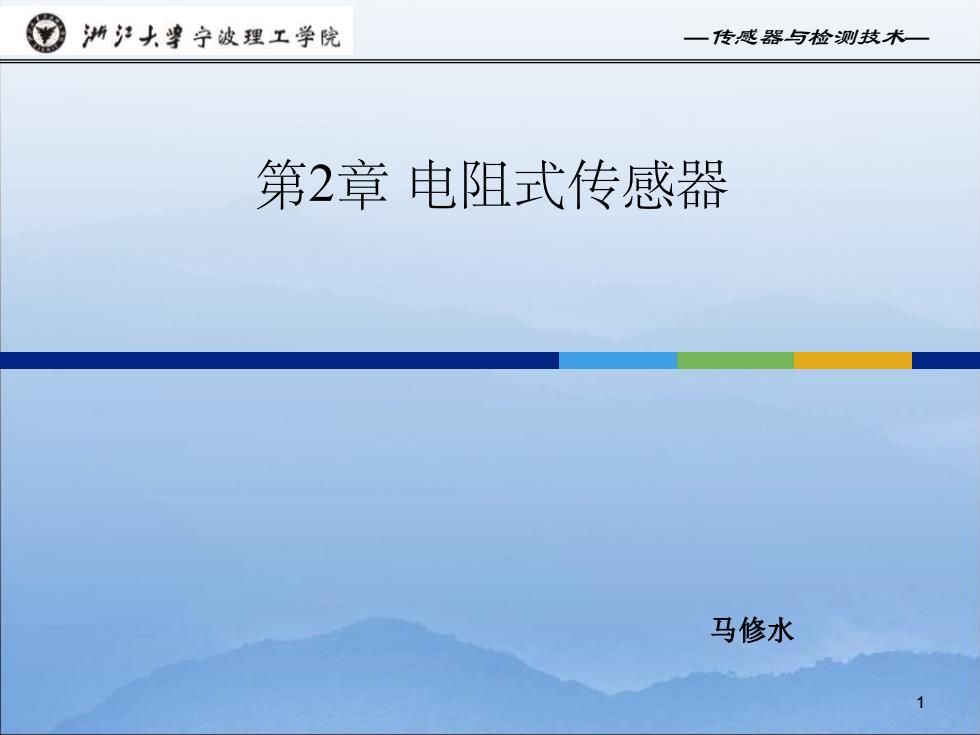

⊙浙大婆字波理工学院 一传感器与检测技术— 第2章电阻式传感器 马修水
—传感器与检测技术— 1 第2章 电阻式传感器 马修水

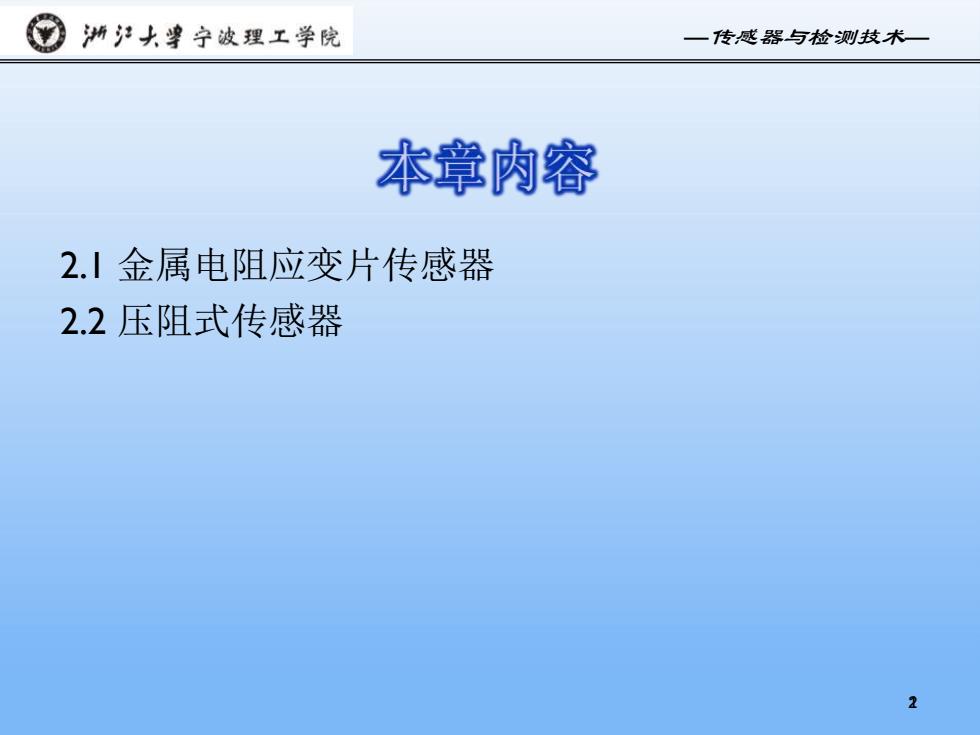

浙江大望字波理工学院 一传感器与检则技术 本章肉容 2.1金属电阻应变片传感器 2.2压阻式传感器
—传感器与检测技术— 2 2.1 金属电阻应变片传感器 2.2 压阻式传感器 1

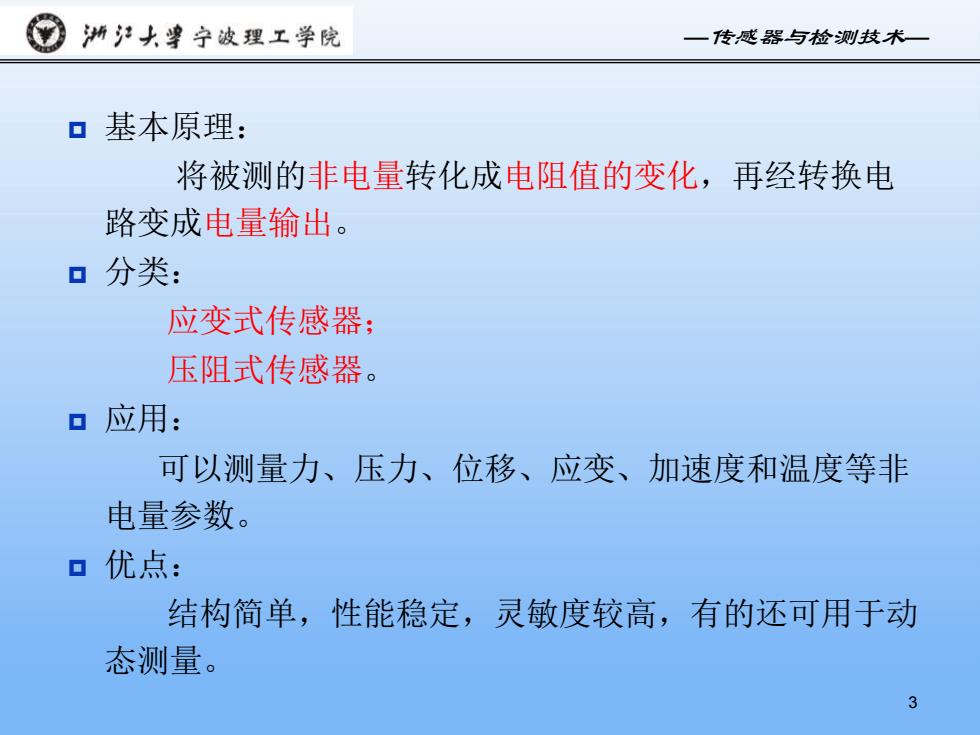

洲泸大望宁波理工学院 一传感器与检测技术一 口基本原理： 将被测的非电量转化成电阻值的变化，再经转换电 路变成电量输出。 口分类： 应变式传感器： 压阻式传感器。 口应用： 可以测量力、压力、位移、应变、加速度和温度等非 电量参数。 ▣优点： 结构简单，性能稳定，灵敏度较高，有的还可用于动 态测量
—传感器与检测技术— 3 基本原理： 将被测的非电量转化成电阻值的变化，再经转换电 路变成电量输出。 分类： 应变式传感器； 压阻式传感器。 应用： 可以测量力、压力、位移、应变、加速度和温度等非 电量参数。 优点： 结构简单，性能稳定，灵敏度较高，有的还可用于动 态测量

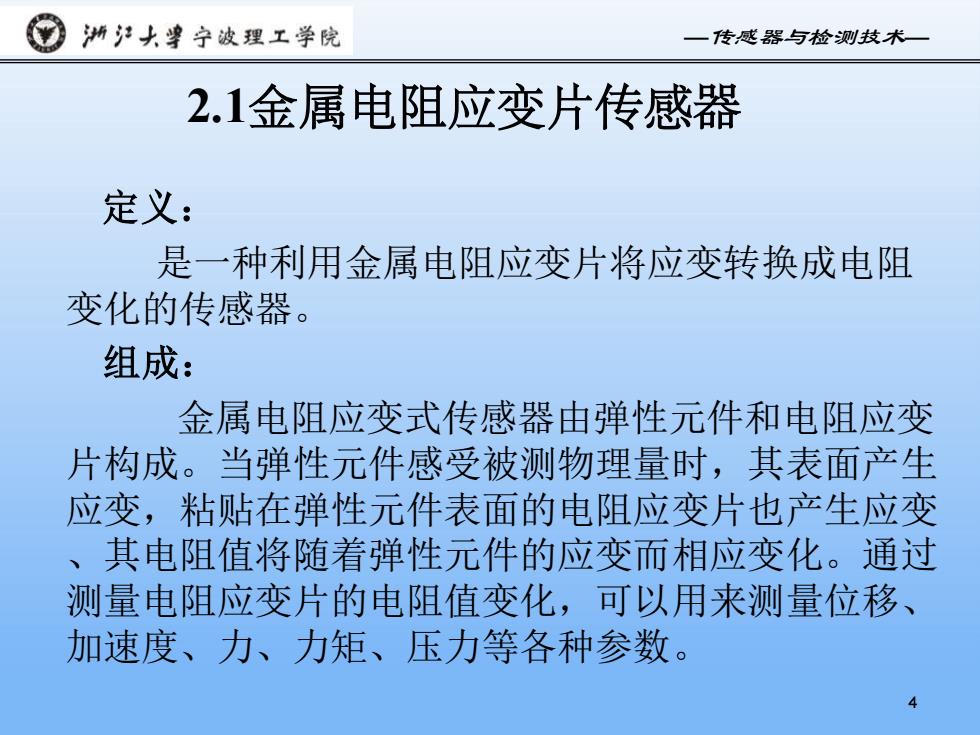

洲泸大婆宁波理工学院 一传感器与检则技术 2.1金属电阻应变片传感器 定义： 是一种利用金属电阻应变片将应变转换成电阻 变化的传感器。 组成： 金属电阻应变式传感器由弹性元件和电阻应变 片构成。当弹性元件感受被测物理量时，其表面产生 应变，粘贴在弹性元件表面的电阻应变片也产生应变 、其电阻值将随着弹性元件的应变而相应变化。通过 测量电阻应变片的电阻值变化，可以用来测量位移、 加速度、力、力矩、压力等各种参数
—传感器与检测技术— 4 2.1金属电阻应变片传感器 定义： 是一种利用金属电阻应变片将应变转换成电阻 变化的传感器。 组成： 金属电阻应变式传感器由弹性元件和电阻应变 片构成。当弹性元件感受被测物理量时，其表面产生 应变，粘贴在弹性元件表面的电阻应变片也产生应变 、其电阻值将随着弹性元件的应变而相应变化。通过 测量电阻应变片的电阻值变化，可以用来测量位移、 加速度、力、力矩、压力等各种参数
浙汁大粤宁波理工学院 一传感器与检则技术 2.1.1金属电阻应变传感器工作原理 1.金属的电阻应变效应 金属电阻应变传感器工作原理： 基于金属的电阻应变效应。 应变效应： 在外力作用下发生机械变形时，其电阻值将相应 地发生变化，这种现象称为金属导体的电阻应变效 应
—传感器与检测技术— 5 1.金属的电阻应变效应 金属电阻应变传感器工作原理： 基于金属的电阻应变效应。 应变效应： 在外力作用下发生机械变形时，其电阻值将相应 地发生变化，这种现象称为金属导体的电阻应变效 应。 2.1.1金属电阻应变传感器工作原理
