第五节提高气体介质 电气强度的方法 主讲：何柏娜
第五节 提高气体介质 电气强度的方法 主讲：何柏娜

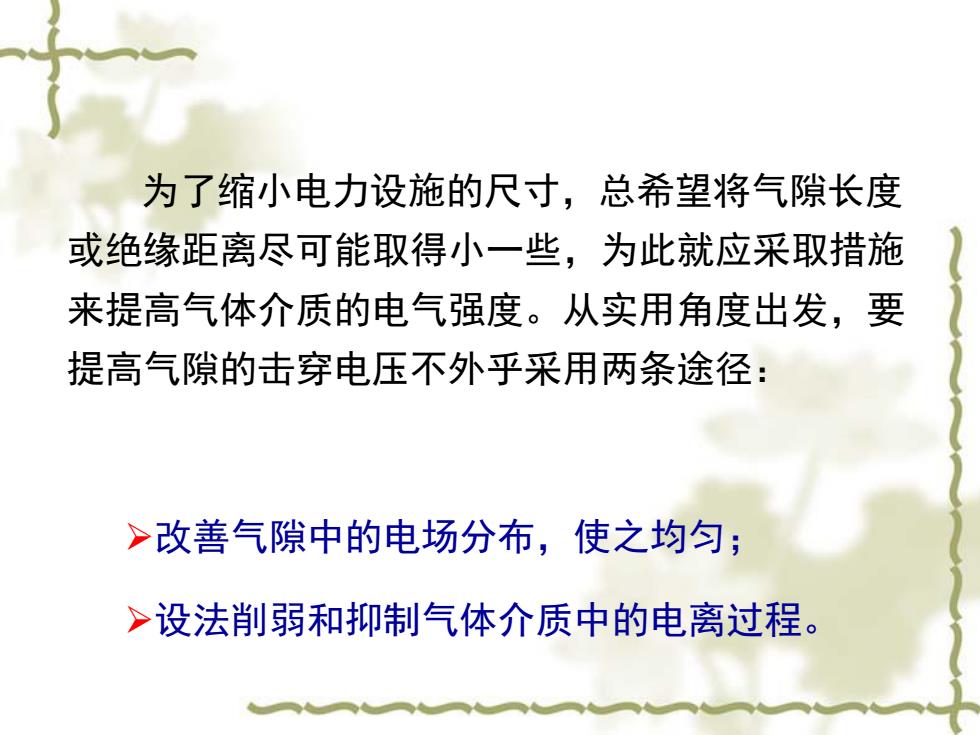

为了缩小电力设施的尺寸，总希望将气隙长度 或绝缘距离尽可能取得小一些，为此就应采取措施 来提高气体介质的电气强度。从实用角度出发，要 提高气隙的击穿电压不外乎采用两条途径： >改善气隙中的电场分布，使之均匀； >设法削弱和抑制气体介质中的电离过程
为了缩小电力设施的尺寸，总希望将气隙长度 或绝缘距离尽可能取得小一些，为此就应采取措施 来提高气体介质的电气强度。从实用角度出发，要 提高气隙的击穿电压不外乎采用两条途径： Ø改善气隙中的电场分布，使之均匀； Ø设法削弱和抑制气体介质中的电离过程
一、 改善电场分布 ÷1.电场分布越均匀，气隙的平均击穿场强也 就越大。因此，可以通过改进电极形状的方 法来减小气隙中的最大电场强度，以改善电 场分布，提高气隙的击穿电压。如： >增大电极的曲率半径 >消除电极表面的毛刺，改善电极边缘 >使电极具有最佳外形
一 、改善电场分布 v 1.电场分布越均匀，气隙的平均击穿场强也 就越大。因此，可以通过改进电极形状的方 法来减小气隙中的最大电场强度，以改善电 场分布，提高气隙的击穿电压。如： Ø增大电极的曲率半径 Ø消除电极表面的毛刺，改善电极边缘 Ø使电极具有最佳外形

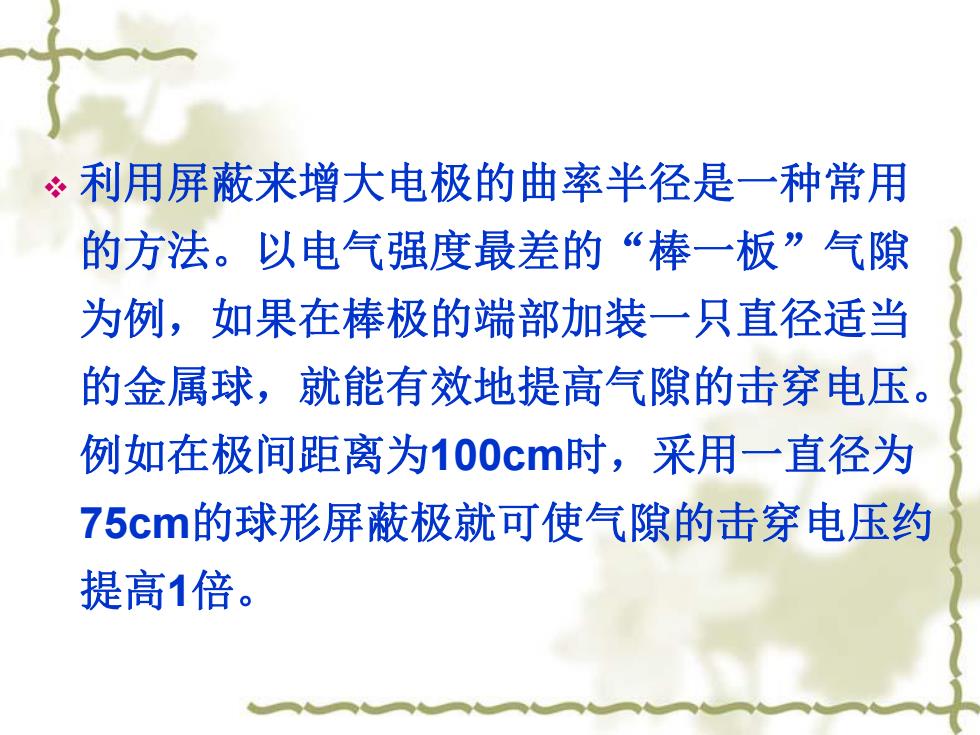

。利用屏蔽来增大电极的曲率半径是一种常用 的方法。以电气强度最差的“棒一板”气隙 为例，如果在棒极的端部加装一只直径适当 的金属球，就能有效地提高气隙的击穿电压。 例如在极间距离为100cm时，采用一直径为 75c的球形屏蔽极就可使气隙的击穿电压约 提高1倍
v 利用屏蔽来增大电极的曲率半径是一种常用 的方法。以电气强度最差的“棒一板”气隙 为例，如果在棒极的端部加装一只直径适当 的金属球，就能有效地提高气隙的击穿电压。 例如在极间距离为100cm时，采用一直径为 75cm的球形屏蔽极就可使气隙的击穿电压约 提高1倍

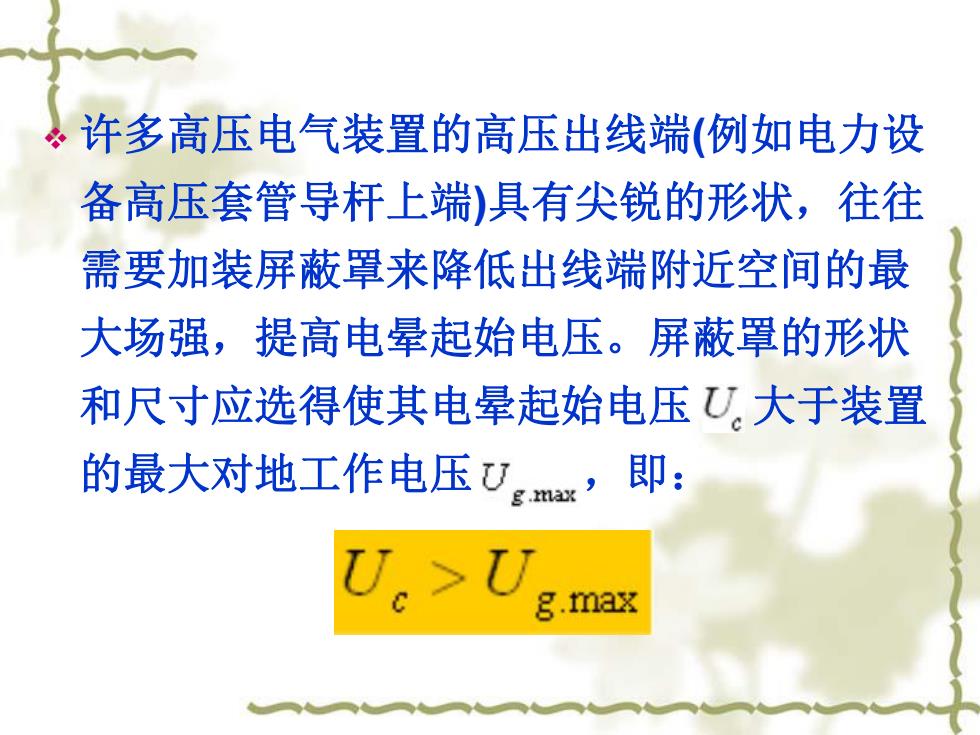

许多高压电气装置的高压出线端（例如电力设 备高压套管导杆上端)具有尖锐的形状，往往 需要加装屏蔽罩来降低出线端附近空间的最 大场强，提高电晕起始电压。屏蔽罩的形状 和尺寸应选得使其电晕起始电压U大于装置 的最大对地工作电压U。,即： g max U。>U g.max
v 许多高压电气装置的高压出线端(例如电力设 备高压套管导杆上端)具有尖锐的形状，往往 需要加装屏蔽罩来降低出线端附近空间的最 大场强，提高电晕起始电压。屏蔽罩的形状 和尺寸应选得使其电晕起始电压 大于装置 的最大对地工作电压 ，即：
