第四节大气条件对气 隙击穿特性的影响 主讲：何柏娜
第四节 大气条件对气 隙击穿特性的影响 主讲：何柏娜

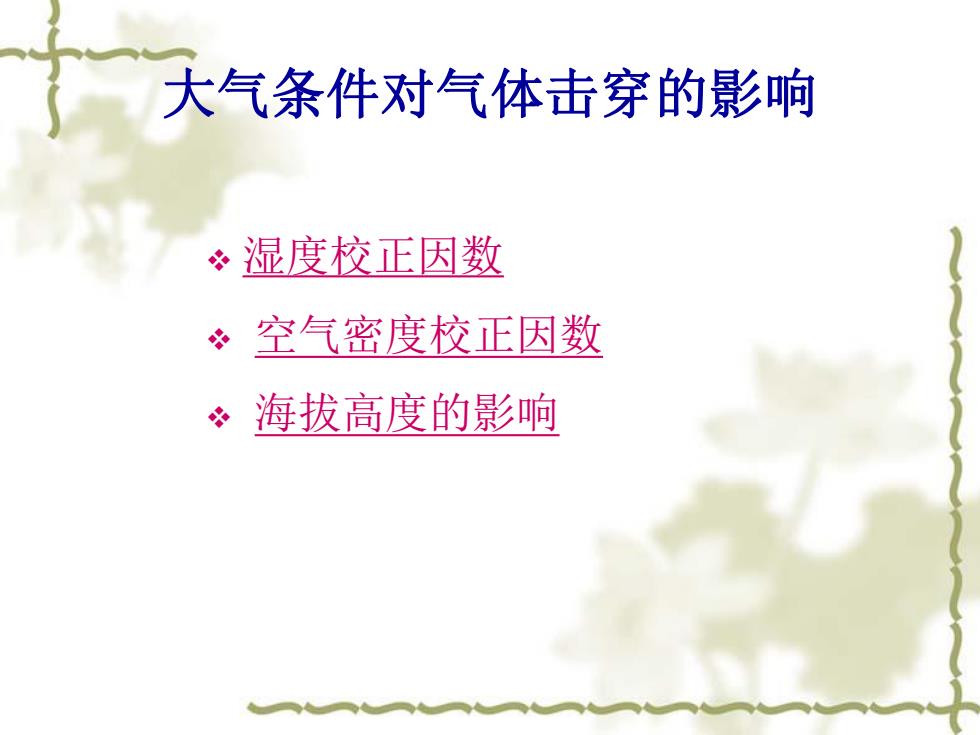

大气条件对气体击穿的影响 。湿度校正因数 冬空气密度校正因数 。海拔高度的影响
大气条件对气体击穿的影响 v 湿度校正因数 v 空气密度校正因数 v 海拔高度的影响

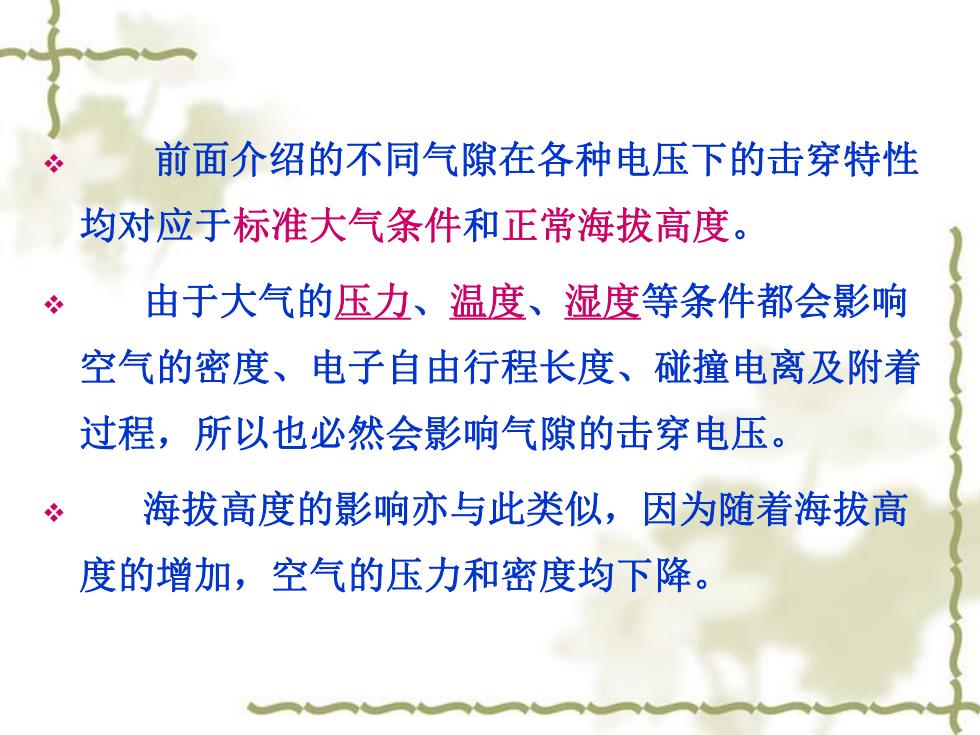

前面介绍的不同气隙在各种电压下的击穿特性 均对应于标准大气条件和正常海拔高度。 由于大气的压力、温度、湿度等条件都会影响 空气的密度、电子自由行程长度、碰撞电离及附着 过程，所以也必然会影响气隙的击穿电压。 海拔高度的影响亦与此类似，因为随着海拔高 度的增加，空气的压力和密度均下降
v 前面介绍的不同气隙在各种电压下的击穿特性 均对应于标准大气条件和正常海拔高度。 v 由于大气的压力、温度、湿度等条件都会影响 空气的密度、电子自由行程长度、碰撞电离及附着 过程，所以也必然会影响气隙的击穿电压。 v 海拔高度的影响亦与此类似，因为随着海拔高 度的增加，空气的压力和密度均下降

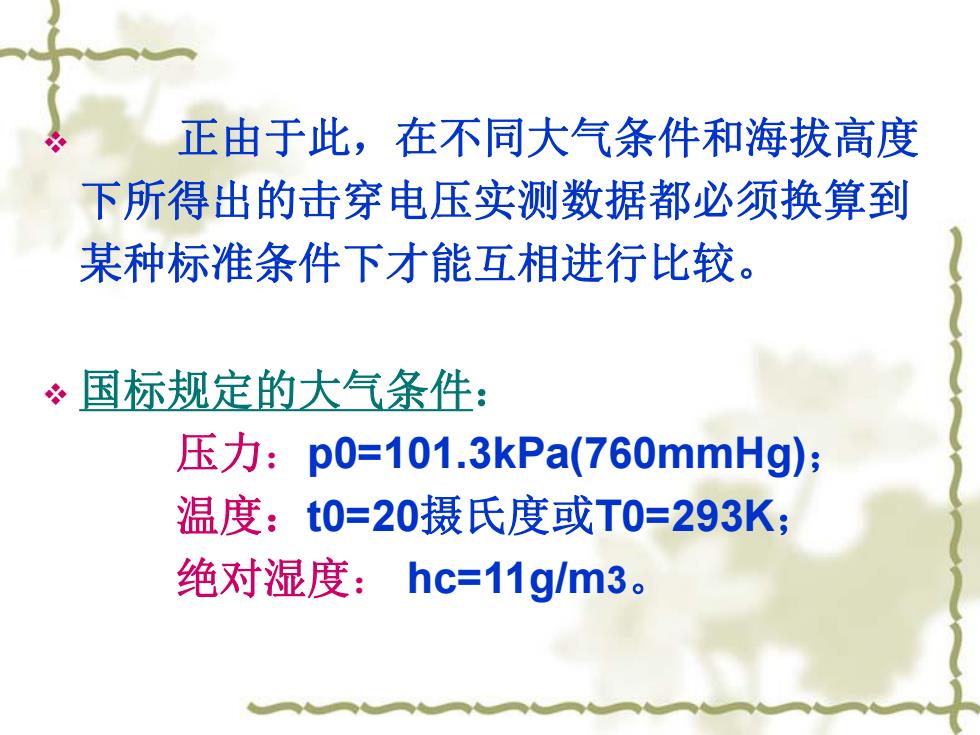

正由于此，在不同大气条件和海拔高度 下所得出的击穿电压实测数据都必须换算到 某种标准条件下才能互相进行比较。 。国标规定的大气条件： 压力：p0=101.3kPa(760mmHg); 温度：t0=20摄氏度或T0=293K; 绝对湿度：hc=11g/m3
v 正由于此，在不同大气条件和海拔高度 下所得出的击穿电压实测数据都必须换算到 某种标准条件下才能互相进行比较。 v 国标规定的大气条件： 压力：p0=101.3kPa(760mmHg)； 温度：t0=20摄氏度或T0=293K； 绝对湿度： hc=11g/m3

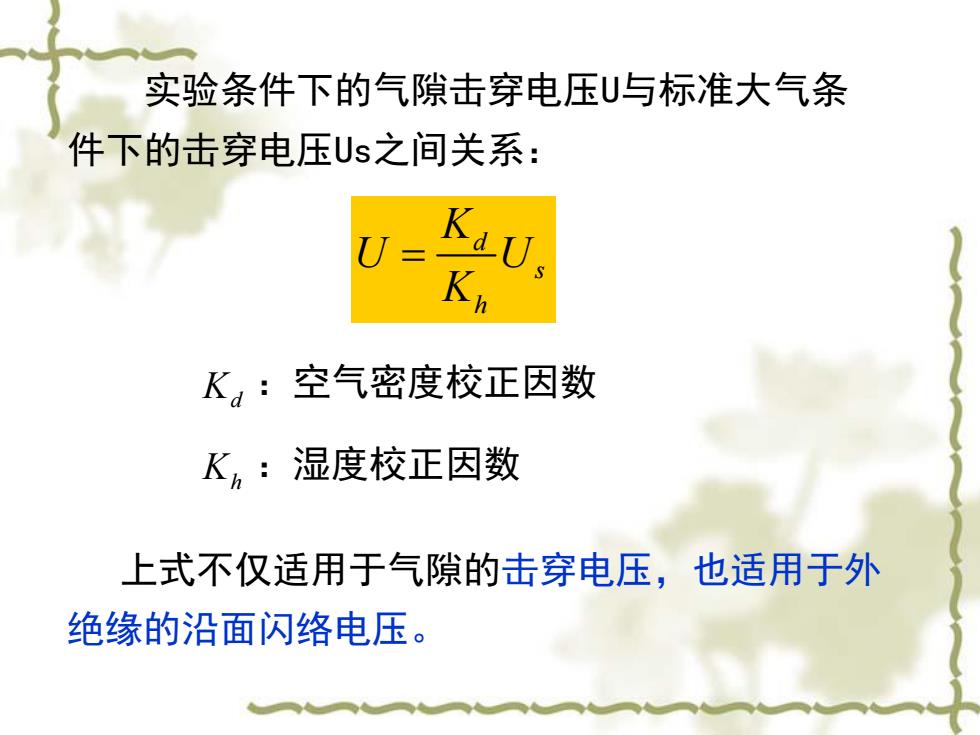

实验条件下的气隙击穿电压U与标准大气条 件下的击穿电压Us之间关系： K K,:空气密度校正因数 K：湿度校正因数 上式不仅适用于气隙的击穿电压，也适用于外 绝缘的沿面闪络电压
d s h K U U K ：空气密度校正因数 ：湿度校正因数 Kd Kh 上式不仅适用于气隙的击穿电压，也适用于外 绝缘的沿面闪络电压。 实验条件下的气隙击穿电压U与标准大气条 件下的击穿电压Us之间关系：
