浙泸大望宁波理工学院 一传感器与检测技术一 3.2差动变压器 把被测的非电量变化转换成线圈互感量的变化 。这种传感器是根据变压器的基本原理制成的，变 压器初级线圈输入交流电压，次级线圈则感应出电 动势，并且次级绕组用差动的形式连接，故称之为 差动变压器式传感器，简称差动变压器
—传感器与检测技术— 3 把被测的非电量变化转换成线圈互感量的变化 。这种传感器是根据变压器的基本原理制成的，变 压器初级线圈输入交流电压，次级线圈则感应出电 动势，并且次级绕组用差动的形式连接，故称之为 差动变压器式传感器，简称差动变压器。 3.2 差动变压器

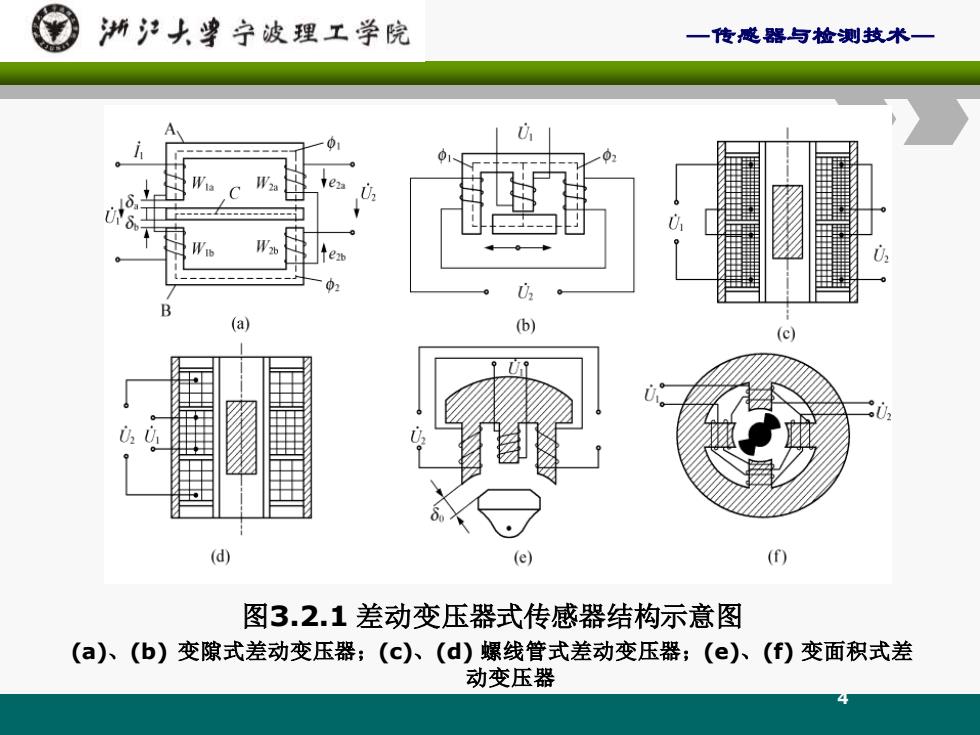

浙产大望宁波理工学院 一传感器与检测技术一 (a) (b) (d) (e) () 图3.2.1差动变压器式传感器结构示意图 (a)(b)变隙式差动变压器；(c)、(d)螺线管式差动变压器；(e)、(f)变面积式差 动变压器
—传感器与检测技术— 4 图3.2.1 差动变压器式传感器结构示意图 (a)、(b) 变隙式差动变压器；(c)、(d) 螺线管式差动变压器；(e)、(f) 变面积式差 动变压器

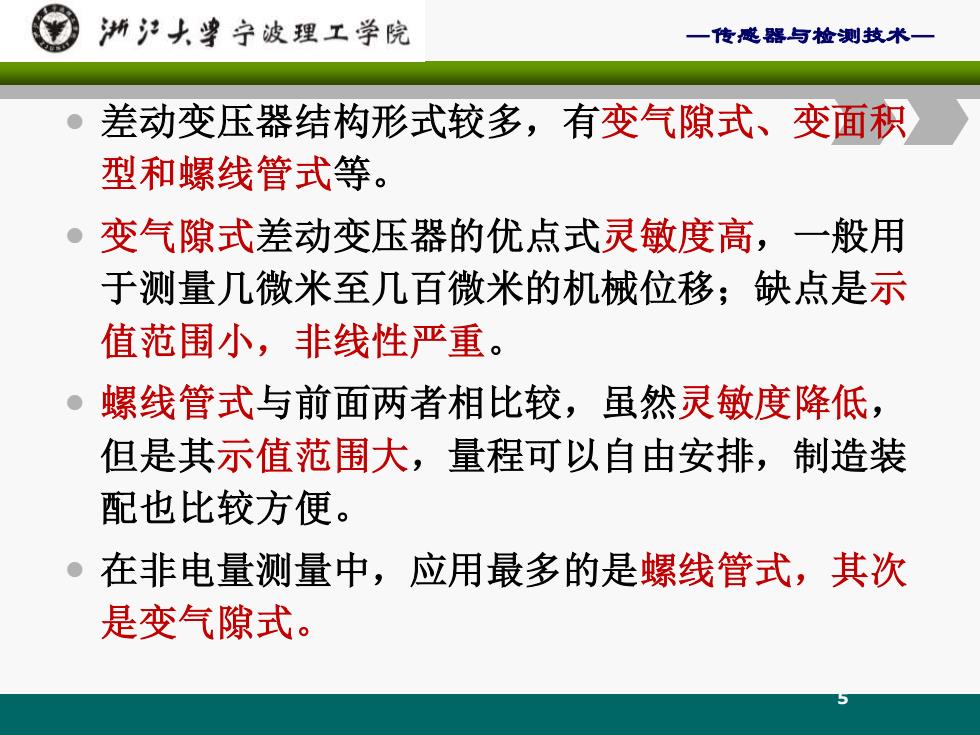

浙泸大望宁波理工学院 一传感器与检测技术一 差动变压器结构形式较多，有变气隙式、变面积 型和螺线管式等。 ·变气隙式差动变压器的优点式灵敏度高，一般用 于测量几微米至几百微米的机械位移；缺点是示 值范围小，非线性严重。 ● 螺线管式与前面两者相比较，虽然灵敏度降低， 但是其示值范围大，量程可以自由安排，制造装 配也比较方便。 。在非电量测量中，应用最多的是螺线管式，其次 是变气隙式
—传感器与检测技术— 5 • 差动变压器结构形式较多，有变气隙式、变面积 型和螺线管式等。 • 变气隙式差动变压器的优点式灵敏度高，一般用 于测量几微米至几百微米的机械位移；缺点是示 值范围小，非线性严重。 • 螺线管式与前面两者相比较，虽然灵敏度降低， 但是其示值范围大，量程可以自由安排，制造装 配也比较方便。 • 在非电量测量中，应用最多的是螺线管式，其次 是变气隙式
