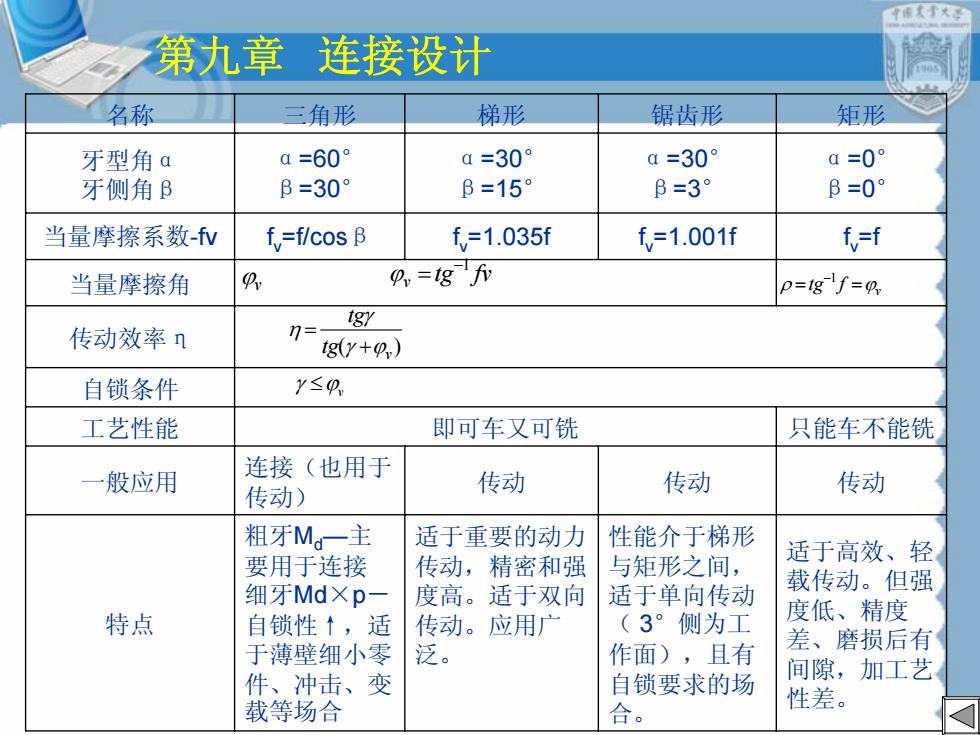

作入第九章连接设计名称三角形梯形锯齿形矩形α=60°α=30°α=30°α=0°牙型角αβ=15°β=3°β=30°β=0°牙侧角βf,=1.035ff,=1.001ff,=f当量摩擦系数-fVf,=f/cosβ,=tgf0当量摩擦角p=tg"'f=9,tgyn=传动效率ntg(y+o,)yso,自锁条件工艺性能即可车又可铣只能车不能铣连接（也用于传动传动传动一般应用传动）粗牙M一主适于重要的动力性能介于梯形适于高效、轻要用于连接传动，精密和强与矩形之间，载传动。但强细牙MdXp度高。适于双向适于单向传动度低、精度特点（3°侧为工自锁性1，适传动。应用广差、磨损后有于薄壁细小零作面），且有泛。间隙，加工艺件、冲击、变自锁要求的场性差。载等场合合
第九章 连接设计 名称 三角形 梯形 锯齿形 矩形 牙型角α 牙侧角β α=60° β=30° α=30° β=15° α=30° β=3° α=0° β=0° 当量摩擦系数-fv fv=f/cos β f v=1.035f fv=1.001f fv=f 当量摩擦角 传动效率η 自锁条件 工艺性能 即可车又可铣 只能车不能铣 一般应用 连接（也用于 传动） 传动 传动 传动 特点 粗牙 M d — 主 要用于连接 细牙Md × p － 自锁性↑，适 于薄壁细小零 件、冲击、变 载等场合 适于重要的动力 传动，精密和强 度高。适于双向 传动。应用广 泛。 性能介于梯形 与矩形之间， 适于单向传动 （ 3°侧为工 作面），且有 自锁要求的场 合。 适于高效、轻 载传动。但强 度低、精度 差、磨损后有 间隙，加工艺 性差。 v ftg == ϕρ −1 )( v tg tg ϕγ γ η + = v fvtg−1 ϕ = ϕv ϕv γ ≤

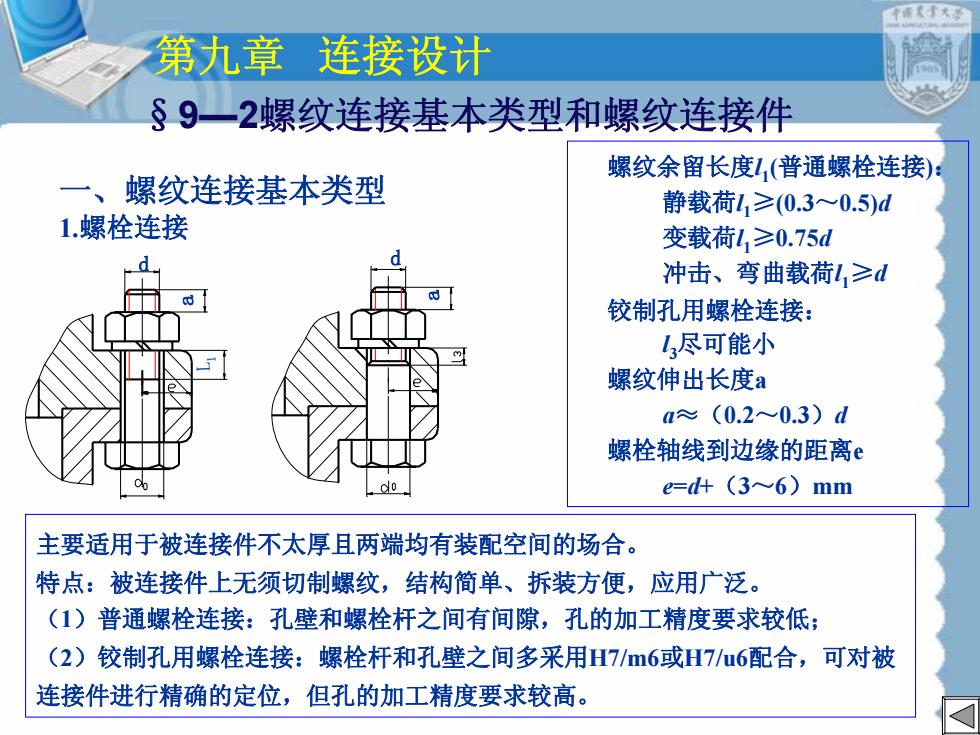

中国子大学第九章连接设计892螺纹连接基本类型和螺纹连接件螺纹余留长度I（普通螺栓连接）螺纹连接基本类型静载荷1,≥(0.3~0.5)d1.螺栓连接变载荷1≥0.75d冲击、弯曲载荷,≥d铰制孔用螺栓连接：1尽可能小螺纹伸出长度aa~（0.2~0.3)d螺栓轴线到边缘的距离ee=d+（3~6)mm2O主要适用于被连接件不太厚且两端均有装配空间的场合。特点：被连接件上无须切制螺纹，结构简单、拆装方便，应用广泛。（1）普通螺栓连接：孔壁和螺栓杆之间有间隙，孔的加工精度要求较低：（2）铰制孔用螺栓连接：螺栓杆和孔壁之间多采用H7/m6或H7/u6配合，可对被连接件进行精确的定位，但孔的加工精度要求较高
第九章 连接设计 §9—2螺纹连接基本类型和螺纹连接件 一、螺纹连接基本类型 1.螺栓连接 d L1 a d a 主要适用于被连接件不太厚且两端均有装配空间的场合。 特点：被连接件上无须切制螺纹，结构简单、拆装方便，应用广泛。 （ 1）普通螺栓连接：孔壁和螺栓杆之间有间隙，孔的加工精度要求较低； （ 2）铰制孔用螺栓连接：螺栓杆和孔壁之间多采用H7/m6 或H7/u6配合，可对被 连接件进行精确的定位，但孔的加工精度要求较高。 螺纹余留长度 l 1(普通螺栓连接 )： 静载荷 l1≥(0.3 ～0.5) d 变载荷 l1≥0.75 d 冲击、弯曲载荷 l 1≥ d 铰制孔用螺栓连接： l3尽可能小 螺纹伸出长度 a a≈（0.2 ～0.3 ） d 螺栓轴线到边缘的距离 e e = d+ （ 3 ～ 6 ）mm

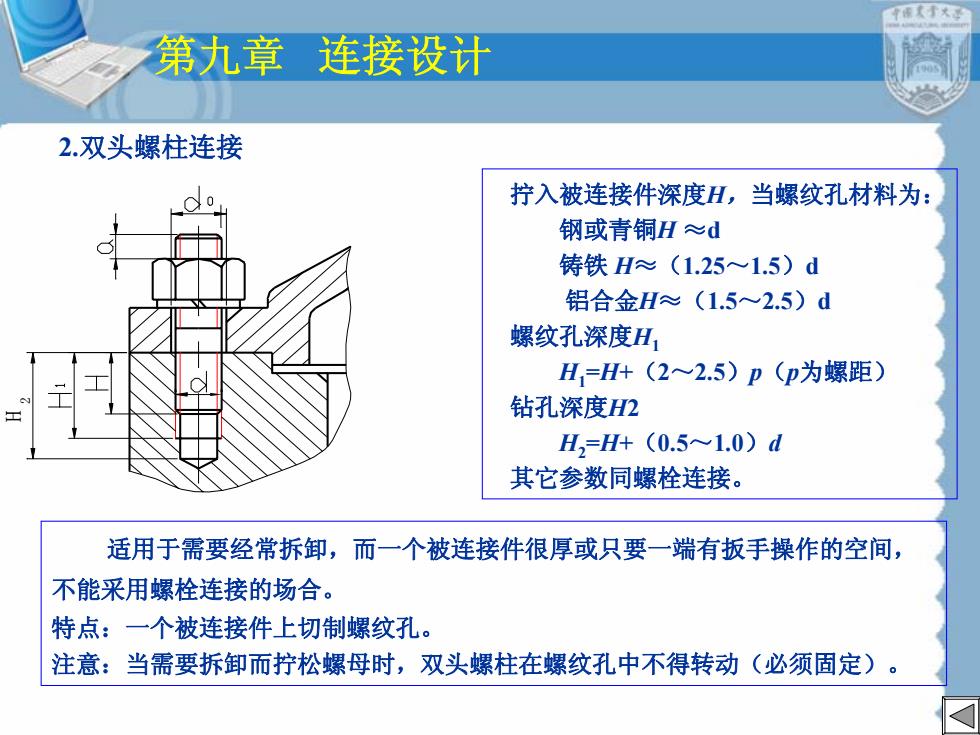

第九章连接设计2.双头螺柱连接拧入被连接件深度H，当螺纹孔材料为：钢或青铜H～d铸铁H~（1.25~1.5）d铝合金H~（1.52.5）d螺纹孔深度HH,=H+（2~2.5）p（p为螺距）钻孔深度H2H,=H+（0.5~1.0）d其它参数同螺栓连接。适用于需要经常拆卸，而一个被连接件很厚或只要一端有扳手操作的空间，不能采用螺栓连接的场合。特点：一个被连接件上切制螺纹孔。注意：当需要拆卸而拧松螺母时，双头螺柱在螺纹孔中不得转动（必须固定）
第九章 连接设计 2.双头螺柱连接 H 2 适用于需要经常拆卸，而一个被连接件很厚或只要一端有扳手操作的空间， 不能采用螺栓连接的场合。 特点：一个被连接件上切制螺纹孔。 注意：当需要拆卸而拧松螺母时，双头螺柱在螺纹孔中不得转动（必须固定）。 拧入被连接件深度 H，当螺纹孔材料为： 钢或青铜H ≈ d 铸铁 H≈（1.25 ～1.5 ） d 铝合金 H≈（1.5 ～2.5 ） d 螺纹孔深度 H1 H1=H+ （ 2 ～2.5 ） p （ p为螺距） 钻孔深度 H2 H2 =H+ （0.5 ～1.0 ） d 其它参数同螺栓连接

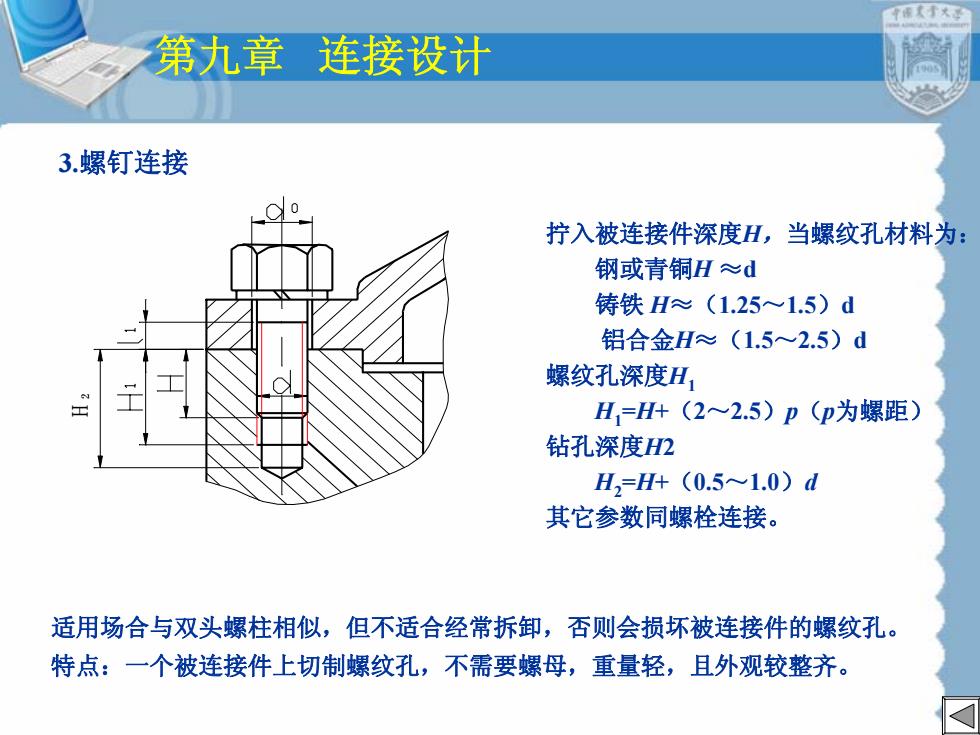

中国天子大学第九章连接设计3.螺钉连接打入被连接件深度H，当螺纹孔材料为：钢或青铜H～d铸铁H~（1.251.5）d铝合金H~（1.5~2.5）d螺纹孔深度HH=H+（2~2.5）p（p为螺距）钻孔深度H2H,=H+（0.5~1.0)d其它参数同螺栓连接。适用场合与双头螺柱相似，但不适合经常拆卸，否则会损坏被连接件的螺纹孔特点：一个被连接件上切制螺纹孔，不需要螺母，重量轻，且外观较整齐
第九章 连接设计 3.螺钉连接 适用场合与双头螺柱相似，但不适合经常拆卸，否则会损坏被连接件的螺纹孔。 特点：一个被连接件上切制螺纹孔，不需要螺母，重量轻，且外观较整齐。 拧入被连接件深度 H，当螺纹孔材料为： 钢或青铜H ≈ d 铸铁 H≈（1.25 ～1.5 ） d 铝合金 H≈（1.5 ～2.5 ） d 螺纹孔深度 H1 H1=H+ （ 2 ～2.5 ） p （ p为螺距） 钻孔深度 H2 H2 =H+ （0.5 ～1.0 ） d 其它参数同螺栓连接。 H 2

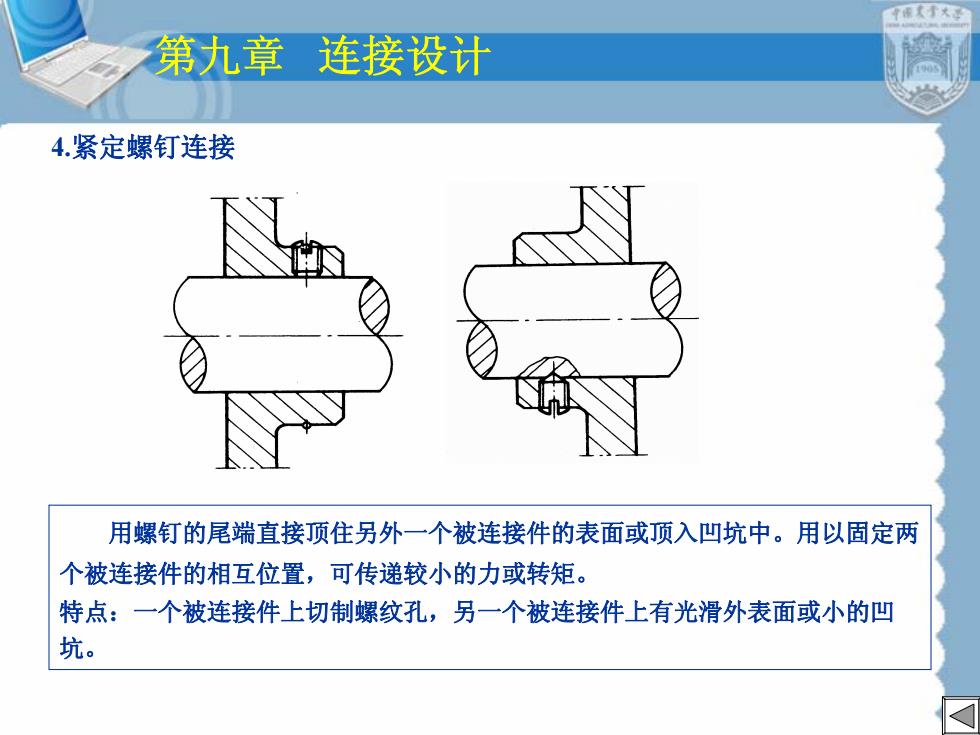

第九章连接设计4.紧定螺钉连接用螺钉的尾端直接顶住另外一个被连接件的表面或顶入凹坑中。用以固定两个被连接件的相互位置，可传递较小的力或转矩特点：一个被连接件上切制螺纹孔，另一个被连接件上有光滑外表面或小的凹坑
第九章 连接设计 4.紧定螺钉连接 用螺钉的尾端直接顶住另外一个被连接件的表面或顶入凹坑中。用以固定两 个被连接件的相互位置，可传递较小的力或转矩。 特点：一个被连接件上切制螺纹孔，另一个被连接件上有光滑外表面或小的凹 坑
