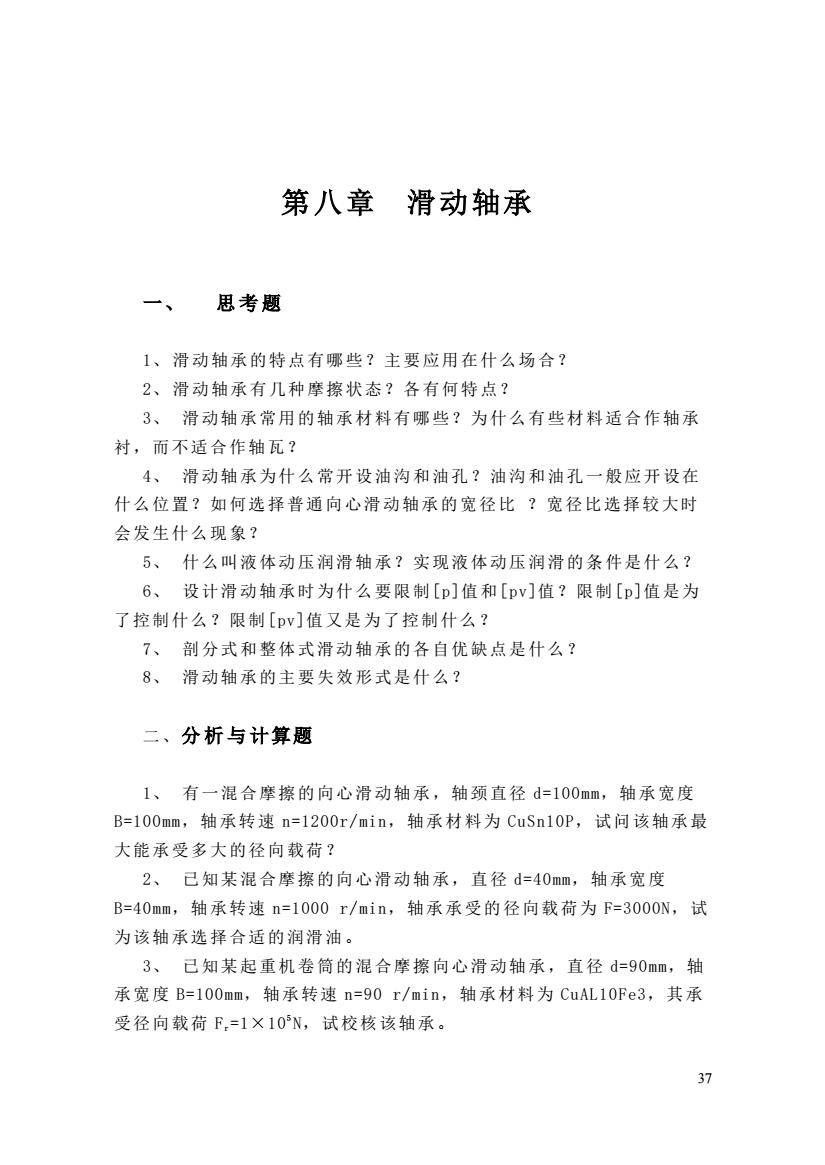

第八章滑动轴承思考题、1、滑动轴承的特点有哪些？主要应用在什么场合？2、滑动轴承有几种摩擦状态？各有何特点？滑动轴承常用的轴承材料有哪些？为什么有些材料适合作轴承3衬，而不适合作轴瓦滑动轴承为什么常开设油沟和油孔？油沟和油孔一般应开设在4、什么位置？如何选择普通向心滑动轴承的宽径比？宽径比选择较大时会发生什么现象？5、什么叫液体动压润滑轴承？实现液体动压润滑的条件是什么？6、设计滑动轴承时为什么要限制[p]值和[pv]值？限制[p]值是为了控制什么？限制[pv]值又是为了控制什么？剖分式和整体式滑动轴承的各自优缺点是什么？T滑动轴承的主要失效形式是什么？8、二、分析与计算题有一混合摩擦的向心滑动轴承，轴颈直径d=100mm，轴承宽度1、B=100mm，轴承转速n=1200r/min，轴承材料为CuSn10P，试问该轴承最大能承受多大的径向载荷？2、已知某混合摩擦的向心滑动轴承，直径d=40mm，轴承宽度B=40mm，轴承转速n=1000r/min，轴承承受的径向载荷为F=3000N，试为该轴承选择合适的润滑油。已知某起重机卷筒的混合摩擦向心滑动轴承，直径d=90mm，轴3、承宽度B=100mm，轴承转速n=90r/min，轴承材料为CuAL10Fe3，其承受径向载荷F,=1X10°N，试校核该轴承。37
37 第八章 滑动轴承 一、 思考题 1、 滑动轴承的特点有哪些？主要应用在什么场合？ 2、 滑动轴承有几种摩擦状态？各有何特点？ 3、 滑动轴承常用的轴承材料有哪些？为什么有些材料适合作轴承 衬，而不适合作轴瓦？ 4、 滑动轴承为什么常开设油沟和油孔？油沟和油孔一般应开设在 什么位置？如何选择普通向心滑动轴承的宽径比 ？宽径比选择较大时 会发生什么现象？ 5、 什么叫液体动压润滑轴承？实现液体动压润滑的条件是什么？ 6、 设计滑动轴承时为什么要限制[p]值和[pv]值？限制[p]值是为 了控制什么？限制[pv]值又是为了控制什么？ 7、 剖分式和整体式滑动轴承的各自优缺点是什么？ 8、 滑动轴承的主要失效形式是什么？ 二、分 析 与 计算题 1、 有一混合摩擦的向心滑动轴承，轴颈直径 d=100mm，轴承宽度 B=100mm，轴承转速 n=1200r/min，轴承材料为 CuSn10P，试问该轴承最 大能承受多大的径向载荷？ 2、 已知某混合摩擦的向心滑动轴承，直径 d=40mm，轴承宽度 B=40mm，轴承转速 n=1000 r/min，轴承承受的径向载荷为 F=3000N，试 为该轴承选择合适的润滑油。 3、 已知某起重机卷筒的混合摩擦向心滑动轴承，直径 d=90mm，轴 承宽度 B=100mm，轴承转速 n=90 r/min，轴承材料为 CuAL10Fe3，其承 受径向载荷 Fr =1×105 N，试校核该轴承

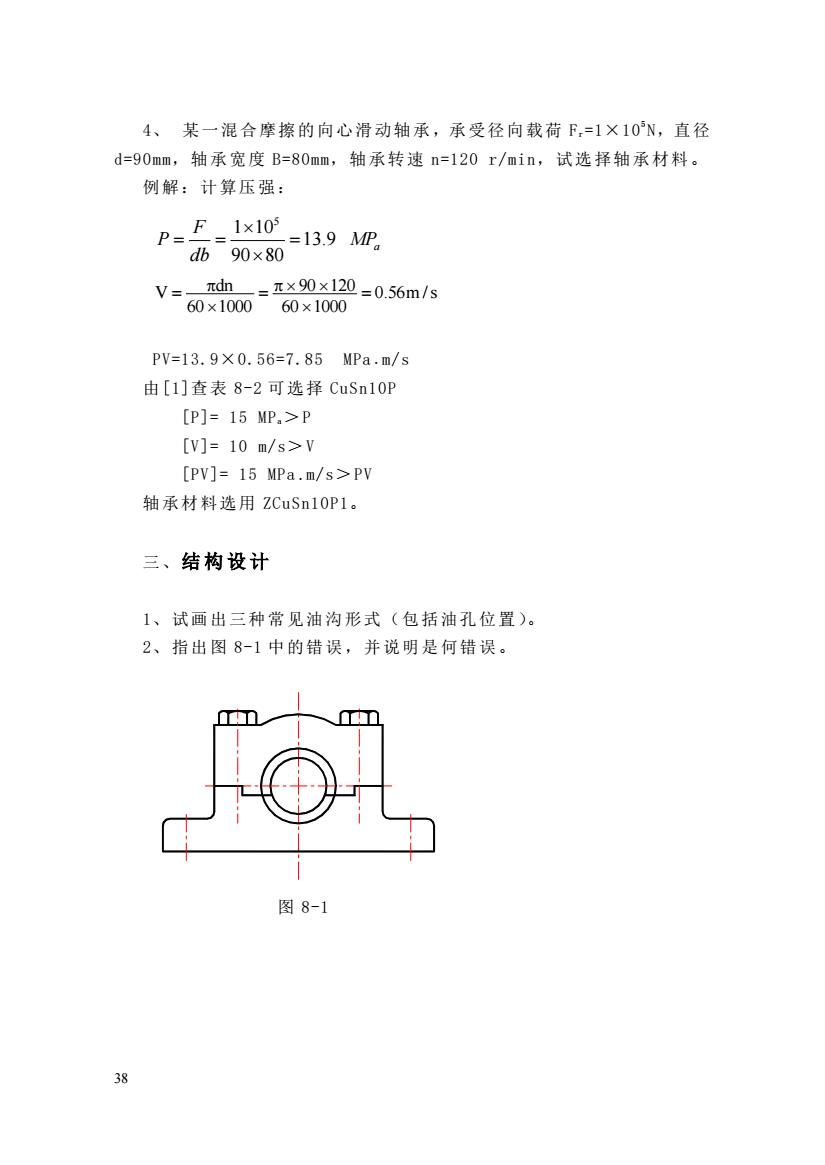

某一混合摩擦的向心滑动轴承，承受径向载荷F,=1×10°N，直径4、d=90mm，轴承宽度B=80mm，轴承转速n=120r/min，试选择轴承材料。例解：计算压强：F_1x10sP=13.9 MP.db90×80=元x90×120=0.56m/s元dnV-60x100060×1000PV=13.9×0.56=7.85MPa.m/s由[1]查表8-2可选择CuSn10P[P]= 15 MP,>P[V]= 10 m/s>V[PV]=15MPa.m/s>PV轴承材料选用ZCuSn10P1。三、结构设计1、试画出三种常见油沟形式（包括油孔位置）。2、指出图8-1中的错误，并说明是何错误。图 8-13
38 4、 某一混合摩擦的向心滑动轴承，承受径向载荷 Fr =1×105 N，直径 d=90mm，轴承宽度 B=80mm，轴承转速 n=120 r/min，试选择轴承材料。 例解：计算压强： PV=13.9×0.56=7.85 MPa·m/s 由[1]查表 8-2 可选择 CuSn10P [P]= 15 MPa＞P [V]= 10 m/s＞V [PV]= 15 MPa·m/s＞PV 轴承材料选用 ZCuSn10P1。 三、结构设计 1、试画出三种常见油沟形式（包括油孔位置）。 2、指出图 8-1 中的错误，并说明是何错误。 图 8-1 MPa db F P 13.9 90 80 1 105 = = = 0.56m /s 60 1000 90 120 60 1000 dn V = = =

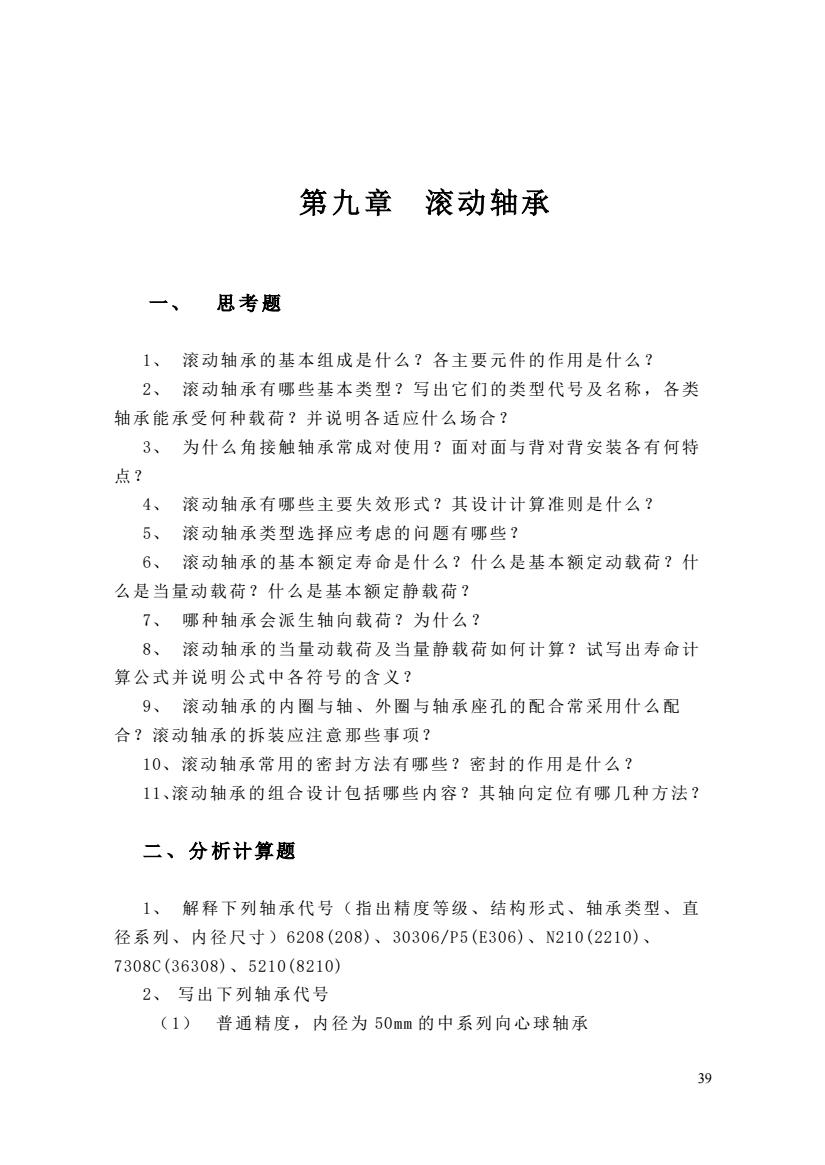

第九章滚动轴承思考题1.1滚动轴承的基本组成是什么？各主要元件的作用是什么？2、滚动轴承有哪些基本类型？写出它们的类型代号及名称，各类轴承能承受何种载荷？并说明各适应什么场合？为什么角接触轴承常成对使用？面对面与背对背安装各有何特3点？4滚动轴承有哪些主要失效形式？其设计计算准则是什么？5、滚动轴承类型选择应考虑的问题有哪些？6、滚动轴承的基本额定寿命是什么？什么是基本额定动载荷？什么是当量动载荷？什么是基本额定静载荷？哪种轴承会派生轴向载荷？为什么？7、8、滚动轴承的当量动载荷及当量静载荷如何计算？试写出寿命计算公式并说明公式中各符号的含义？滚动轴承的内圈与轴、外圈与轴承座孔的配合常采用什么配合？滚动轴承的拆装应注意那些事项？10、滚动轴承常用的密封方法有哪些？密封的作用是什么？11、滚动轴承的组合设计包括哪些内容？其轴向定位有哪几种方法？二、分析计算题解释下列轴承代号（指出精度等级、结构形式、轴承类型、直1、径系列、内径尺寸）6208（208）、30306/P5（E306）、N210（2210）、7308C（36308)、5210（8210）2、写出下列轴承代号(1)普通精度，内径为50mm的中系列向心球轴承39
39 第九章 滚动轴承 一、 思考题 1、 滚动轴承的基本组成是什么？各主要元件的作用是什么？ 2、 滚动轴承有哪些基本类型？写出它们的类型代号及名称，各类 轴承能承受何种载荷？并说明各适应什么场合？ 3、 为什么角接触轴承常成对使用？面对面与背对背安装各有何特 点？ 4、 滚动轴承有哪些主要失效形式？其设计计算准则是什么？ 5、 滚动轴承类型选择应考虑的问题有哪些？ 6、 滚动轴承的基本额定寿命是什么？什么是基本额定动载荷？什 么是当量动载荷？什么是基本额定静载荷？ 7、 哪种轴承会派生轴向载荷？为什么？ 8、 滚动轴承的当量动载荷及当量静载荷如何计算？试写出寿命计 算公式并说明公式中各符号的含义？ 9、 滚动轴承的内圈与轴、外圈与轴承座孔的配合常采用什么配 合？滚动轴承的拆装应注意那些事项？ 10、滚动轴承常用的密封方法有哪些？密封的作用是什么？ 11、滚动轴承的组合设计包括哪些内容？其轴向定位有哪几种方法？ 二 、 分 析计算题 1、 解释下列轴承代号（指出精度等级、结构形式、轴承类型、直 径系列、内径尺寸）6208(208)、30306/P5(E306)、N210(2210)、 7308C(36308)、5210(8210) 2、 写出下列轴承代号 （1） 普通精度，内径为 50mm 的中系列向心球轴承

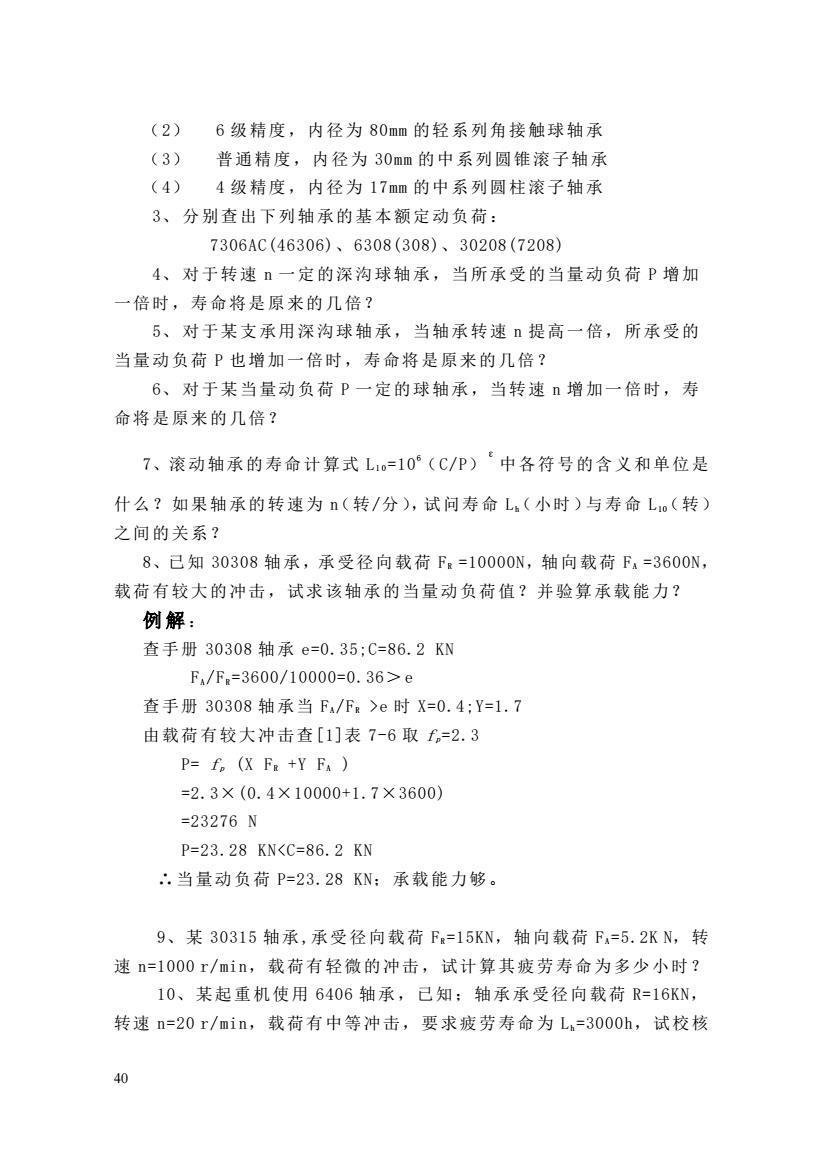

6级精度，内径为80mm的轻系列角接触球轴承(2)(3)普通精度，内径为30mm的中系列圆锥滚子轴承(4)4级精度，内径为17mm的中系列圆柱滚子轴承3、分别查出下列轴承的基本额定动负荷：7306AC(46306)、6308(308)、30208(7208)4、对于转速n一一定的深沟球轴承，当所承受的当量动负荷P增加一倍时，寿命将是原来的几倍？5、对于某支承用深沟球轴承，当轴承转速n提高一倍，所承受的当量动负荷P也增加一倍时，寿命将是原来的几倍？6、对于某当量动负荷P一定的球轴承，当转速n增加一倍时，寿命将是原来的几倍？7、滚动轴承的寿命计算式Lio=10°（C/P）“中各符号的含义和单位是什么？如果轴承的转速为n（转/分），试问寿命L（小时）与寿命L（转）之间的关系？8、已知30308轴承，承受径向载荷Fr=10000N，轴向载荷FA=3600N，载荷有较大的冲击，试求该轴承的当量动负荷值？并验算承载能力？例解：查手册30308轴承e=0.35;C=86.2KNFa/Fr=3600/10000=0.36>e查手册30308轴承当F/F>e时X=0.4;Y=1.7由载荷有较大冲击查[1]表7-6取f,=2.3P= f,(X F +Y Fx)=2.3×(0.4×10000+1.7×3600)=23276NP=23.28 KN<C=86.2 KN：当量动负荷P=23.28KN；承载能力够。9、某30315轴承，承受径向载荷Fr=15KN，轴向载荷Fa=5.2KN，转速n=1000 r/min，载荷有轻微的冲击，试计算其疲劳寿命为多少小时？10、某起重机使用6406轴承，已知；轴承承受径向载荷R=16KN，转速n=20r/min，载荷有中等冲击，要求疲劳寿命为L.=3000h，试校核40
40 （2） 6 级精度，内径为 80mm 的轻系列角接触球轴承 （3） 普通精度，内径为 30mm 的中系列圆锥滚子轴承 （4） 4 级精度，内径为 17mm 的中系列圆柱滚子轴承 3、 分别查出下列轴承的基本额定动负荷： 7306AC(46306)、6308(308)、30208(7208) 4、 对于转速 n 一定的深沟球轴承，当所承受的当量动负荷 P 增加 一倍时，寿命将是原来的几倍？ 5、 对于某支承用深沟球轴承，当轴承转速 n 提高一倍，所承受的 当量动负荷 P 也增加一倍时，寿命将是原来的几倍？ 6、 对于某当量动负荷 P 一定的球轴承，当转速 n 增加一倍时，寿 命将是原来的几倍？ 7、滚动轴承的寿命计算式 L1 0 =106（C/P） ε 中各符号的含义和单位是 什么？如果轴承的转速为 n（转/分），试问寿命 Lh（小时）与寿命 L10（转） 之间的关系？ 8、已知 30308 轴承，承受径向载荷 FR =10000N，轴向载荷 FA =3600N， 载荷有较大的冲击，试求该轴承的当量动负荷值？并验算承载能力？ 例 解 ： 查手册 30308 轴承 e=0.35;C=86.2 KN FA /FR =3600/10000=0.36＞e 查手册 30308 轴承当 FA /FR >e 时 X=0.4;Y=1.7 由载荷有较大冲击查[1]表 7-6 取 fp =2.3 P= fp (X FR +Y FA ) =2.3×(0.4×10000+1.7×3600) =23276 N P=23.28 KN<C=86.2 KN ∴当量动负荷 P=23.28 KN；承载能力够。 9、某 30315 轴承,承受径向载荷 FR =15KN，轴向载荷 FA =5.2K N，转 速 n=1000 r/min，载荷有轻微的冲击，试计算其疲劳寿命为多少小时？ 10、某起重机使用 6406 轴承，已知；轴承承受径向载荷 R=16KN， 转速 n=20 r/min，载荷有中等冲击，要求疲劳寿命为 Lh =3000h，试校核

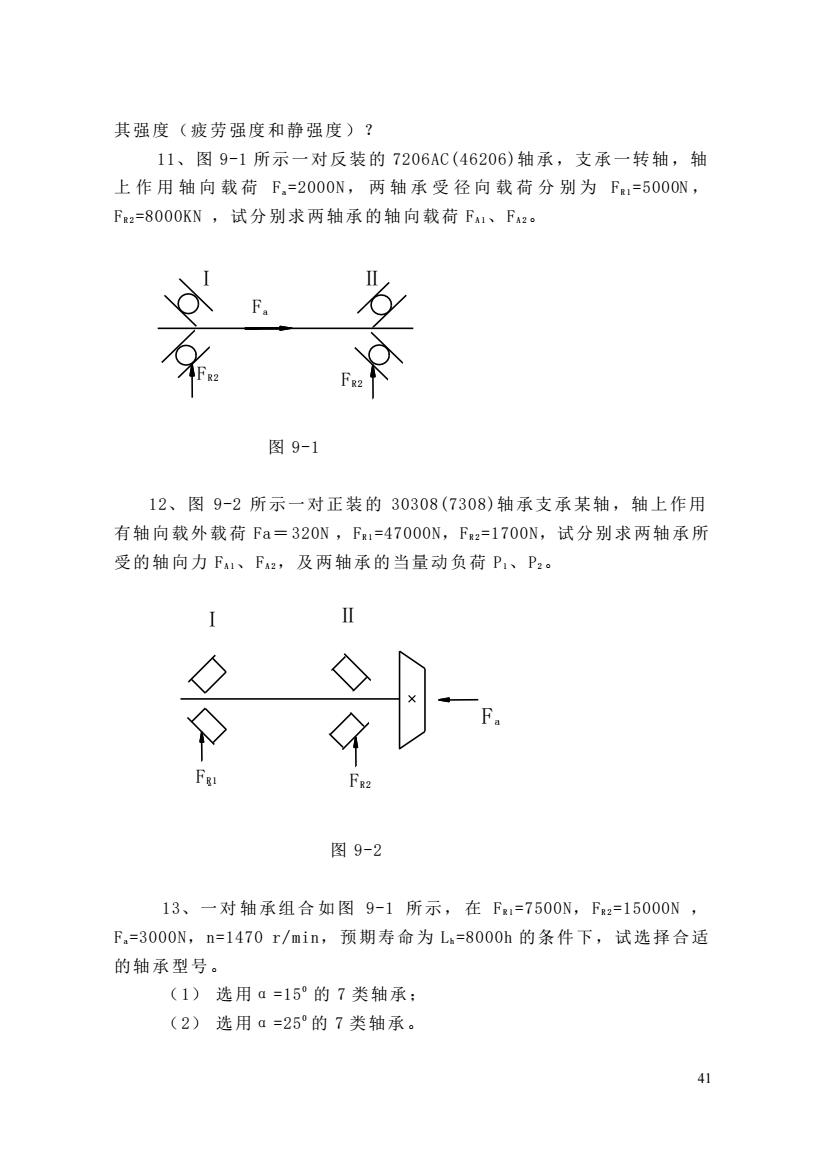

其强度（疲劳强度和静强度）？11、图9-1所示一对反装的7206AC（46206)轴承，支承一转轴，轴上作用轴向载荷F,=200N，两轴承受径向载荷分别为Fm=5000N，Frz2=8000KN，试分别求两轴承的轴向载荷FA1、Fa2。EAFR2e图 9-112、图9-2所示一对正装的30308（7308)轴承支承某轴，轴上作用有轴向载外载荷Fa=320N，Fan=47000N，Faz2=1700N，试分别求两轴承所受的轴向力Fan、Faz，及两轴承的当量动负荷Pr、P2。1I1石AFr!Fr2图 9-213、一对轴承组合如图9-1所示，在Fei=7500N，Fr2=15000N，F,=3000N，n=1470r/min，预期寿命为L.=8000h的条件下，试选择合适的轴承型号。选用α=15°的7类轴承；(1）（2）选用a=25°的7类轴承。A
41 其强度（疲劳强度和静强度）？ 11、图 9-1 所示一对反装的 7206AC(46206)轴承，支承一转轴，轴 上 作 用 轴 向 载 荷 Fa =2000N， 两 轴 承 受 径 向 载 荷 分 别 为 FR 1 =5000N ， FR 2 =8000KN ，试分别求两轴承的轴向载荷 FA 1、FA 2。 图 9-1 12、图 9-2 所示一对正装的 30308(7308)轴承支承某轴，轴上作用 有轴向载外载荷 Fa＝320N ，FR 1 =47000N，FR 2 =1700N，试分别求两轴承所 受的轴向力 FA 1、FA 2，及两轴承的当量动负荷 P1、P2。 图 9-2 13、一对 轴承组合 如图 9-1 所示， 在 FR 1 =7500N，FR 2 =15000N ， Fa =3000N，n=1470 r/min，预期寿命为 Lh =8000h 的条件下，试选择合适 的轴承型号。 （1） 选用α=150 的 7 类轴承； （2） 选用α=250 的 7 类轴承。 Ⅰ Fa FR 2 FR 2 Ⅱ Ⅰ Fa F FR 2 R 1 Ⅱ
