第五章柴油机燃油系统知识点：柴油及其使用性能柴油机燃油系统的功用及组成可燃混合气的形成与燃烧室喷油器喷油泵调速器电子控制柴油喷射系统教学重点：柴油机燃油系统的功用及组成喷油泵的工作原理调速器的工作原理电子控制柴油喷射系统教学难点：喷油泵的工作原理调速器的工作原理教学方法及手段：重点介绍、简要介绍、重点分析、归纳小结、多媒体教学内容：第一节教学内容：由汽油机导入柴油机供给系的功用及组成柴油机供给系1简要介绍：1.功用：完成燃料的贮存、滤清和输送工作，按柴油机各种不同工况的要求，定时、定量、·要求学生了解供给系的组定压将雾化质量良好的柴油以一定的喷油规律喷入燃烧室，并使其与空气混合燃烧，成最后排出。2.组成：：燃油供给装置：柴油箱、输油泵、柴油滤清器、喷油泵、喷油器等·空气供给装置：空气滤清器、进气管·混合气形成装置：燃烧室·废气排出装置：排气管、排气消声器
第五章 柴油机燃油系统 知识点： • 柴油及其使用性能 • 柴油机燃油系统的功用及组成 • 可燃混合气的形成与燃烧室 • 喷油器 • 喷油泵 • 调速器 • 电子控制柴油喷射系统 教学重点： • 柴油机燃油系统的功用及组成 • 喷油泵的工作原理 • 调速器的工作原理 • 电子控制柴油喷射系统 教学难点： • 喷油泵的工作原理 • 调速器的工作原理 教学方法及手段： • 重点介绍、简要介绍、重点分析、归纳小结、多媒体 教学内容： 第一节教学内容： 由汽油机导入 柴油机供给系 一、柴油机供给系的功用及组成 简要介绍： ·要求学生了 解供给系的组 成 1. 功用： 完成燃料的贮存、滤清和输送工作，按柴油机各种不同工况的要求，定时、定量、 定压将雾化质量良好的柴油以一定的喷油规律喷入燃烧室，并使其与空气混合燃烧， 最后排出。 2. 组成： ·燃油供给装置：柴油箱、输油泵、柴油滤清器、喷油泵、喷油器等 ·空气供给装置：空气滤清器、进气管 ·混合气形成装置：燃烧室 ·废气排出装置：排气管、排气消声器
图5-1:柴油机供给系组成要求学生了解二。 柴油的使用性能指标柴油机的使用·发火性一指燃油的自燃能力，16烷值越高，发火性越好。性能指标·蒸发性—一由燃油的蒸馏实验。·粘度一一决定燃油的流动性，粘度越小，流动性越好。·凝点——指柴油冷却到开始失去流动性的温度。简要介绍：，要求学生掌三、可燃混合气的形成、燃烧及燃烧室握可燃混合气的形成与燃烧及燃烧室分类重点介绍：1.柴油机可燃混合气形成和燃烧的特点可燃混合气形·燃料的混合和燃烧是在气缸内进行的。成和燃烧的特」混合与燃烧的时间很短0.0017~0.004秒（气缸内）·柴油粘度大，不易挥发，必须以雾状喷入。·可燃混合气的形成和燃烧过程是同时，连续重叠进行的，即边喷射，边混合，边燃2.混合气形成的要求·必须要有足够的空气量和适当的柴油量喷油时刻要准确，混合气形成的规律应合适·喷油质量应与燃烧室形状相适应，形成均匀的混合气·气流的搅动，燃料的性能介绍燃烧室的3.燃烧室定义及其分类」·定义：当活塞到达上止点时，气缸盖和活塞顶组成的密闭空间称为燃烧室·分类：分统一式燃烧室和分隔式燃烧室两大类（1）统一式燃烧室（图5-2）由凹顶活塞顶部与气缸盖底部所包围的单一内腔，几乎全部容积都在活塞顶面
图 5-1：柴油 机供给系组成 要求学生了解 柴油机的使用 性能指标 二. 柴油的使用性能指标 ·发火性——指燃油的自燃能力，16 烷值越高，发火性越好。 ·蒸发性——由燃油的蒸馏实验。 ·粘度——决定燃油的流动性，粘度越小，流动性越好。 ·凝点——指柴油冷却到开始失去流动性的温度。 简要介绍： ·要求学生掌 握可燃混合气 的形成与燃烧 及燃烧室分类 三、可燃混合气的形成、燃烧及燃烧室 重点介绍： 可燃混合气形 成和燃烧的特 点 1. 柴油机可燃混合气形成和燃烧的特点 ·燃料的混合和燃烧是在气缸内进行的。 ·混合与燃烧的时间很短 0.0017～0.004 秒（气缸内） ·柴油粘度大，不易挥发，必须以雾状喷入。 ·可燃混合气的形成和燃烧过程是同时，连续重叠进行的，即边喷射，边混合，边燃 烧。 2. 混合气形成的要求 ·必须要有足够的空气量和适当的柴油量 ·喷油时刻要准确，混合气形成的规律应合适 ·喷油质量应与燃烧室形状相适应，形成均匀的混合气 ·气流的搅动，燃料的性能 介绍燃烧室的 定义及其分类 3. 燃烧室 ·定义：当活塞到达上止点时，气缸盖和活塞顶组成的密闭空间称为燃烧室 ·分类：分统一式燃烧室和分隔式燃烧室两大类 （1）统一式燃烧室（图 5-2） 由凹顶活塞顶部与气缸盖底部所包围的单一内腔，几乎全部容积都在活塞顶面

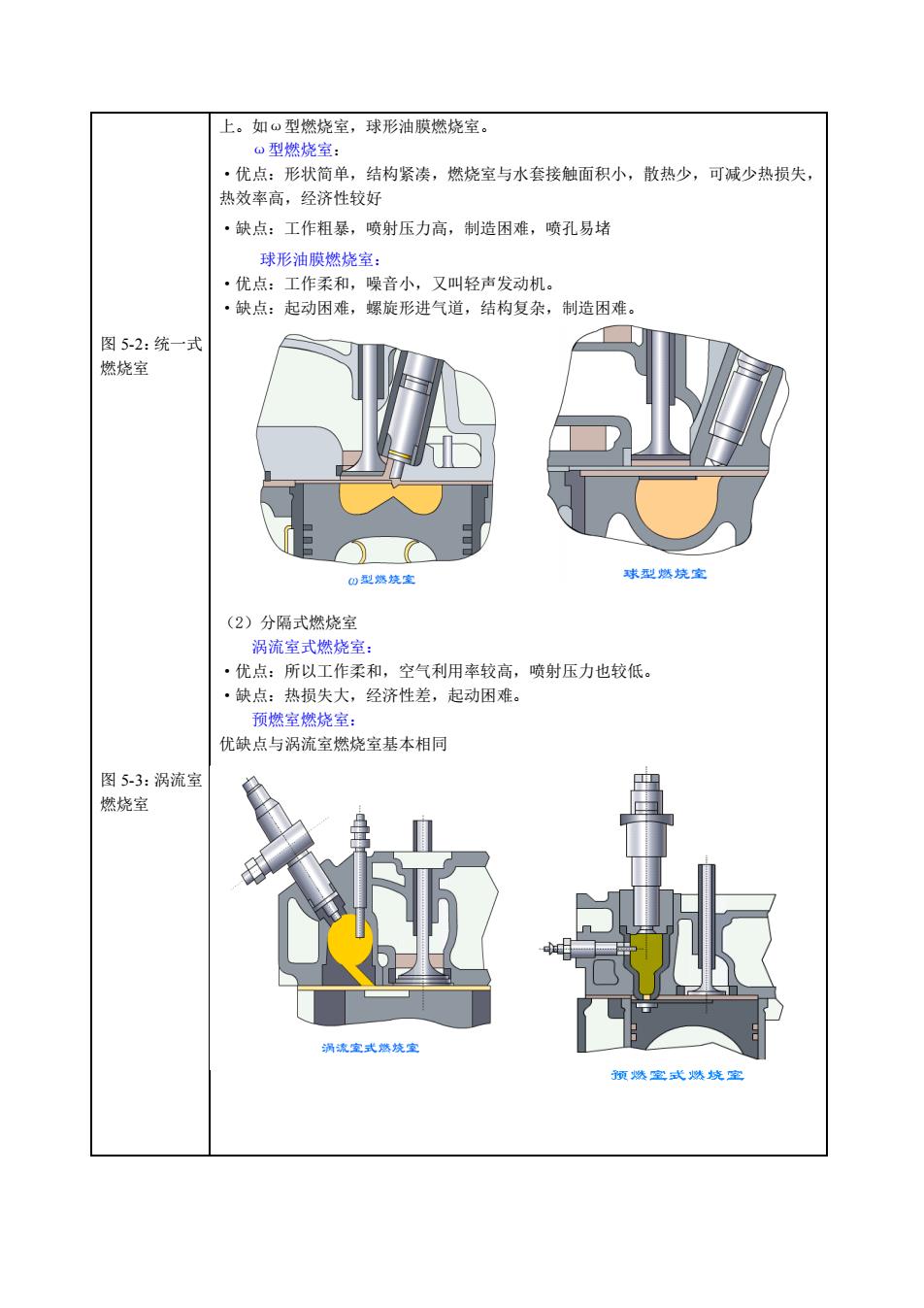

上。如型燃烧室，球形油膜燃烧室型燃烧室：·优点：形状简单，结构紧凑，燃烧室与水套接触面积小，散热少，可减少热损失，热效率高，经济性较好·缺点：工作粗暴，喷射压力高，制造困难，喷孔易堵球形油膜燃烧室：·优点：工作柔和，噪音小，又叫轻声发动机。缺点：起动困难，螺旋形进气道，结构复杂，制造困难。图5-2:统一式燃烧室型燃炸型燃烧室（2）分隔式燃烧室涡流室式燃烧室·优点：所以工作乘和，空气利用率较高，喷射压力也较低。·缺点：热损失大，经济性差，起动困难。预燃室燃烧室：优缺点与涡流室燃烧室基本相同图5-3:涡流室燃烧室流室式燃项燃室式燃烧
图 5-2：统一式 燃烧室 图 5-3：涡流室 燃烧室 上。如ω型燃烧室，球形油膜燃烧室。 ω型燃烧室： ·优点：形状简单，结构紧凑，燃烧室与水套接触面积小，散热少，可减少热损失， 热效率高，经济性较好 ·缺点：工作粗暴，喷射压力高，制造困难，喷孔易堵 球形油膜燃烧室： ·优点：工作柔和，噪音小，又叫轻声发动机。 ·缺点：起动困难，螺旋形进气道，结构复杂，制造困难。 （2）分隔式燃烧室 涡流室式燃烧室： ·优点：所以工作柔和，空气利用率较高，喷射压力也较低。 ·缺点：热损失大，经济性差，起动困难。 预燃室燃烧室： 优缺点与涡流室燃烧室基本相同

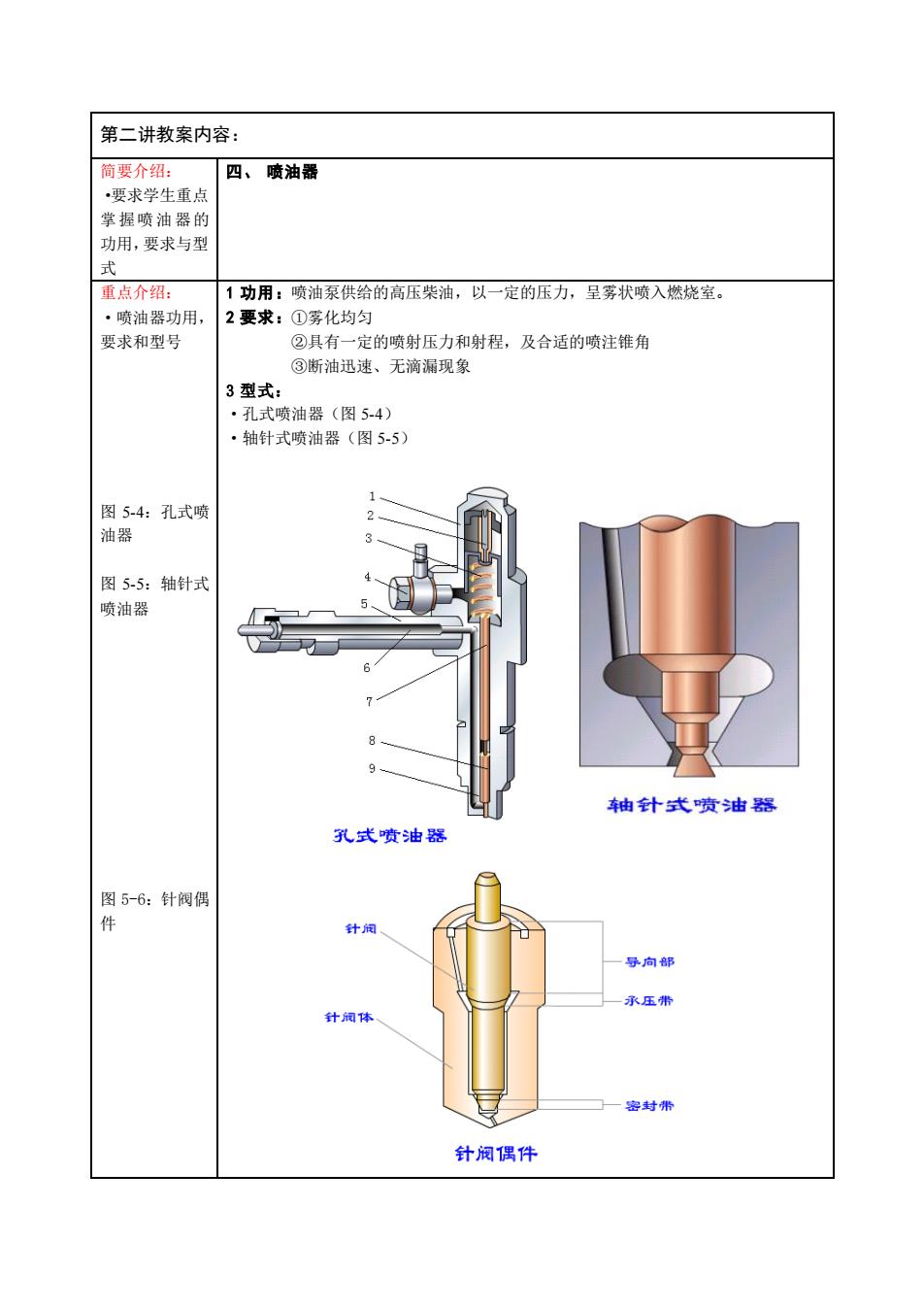

第二讲教案内容：简要介绍：四、喷油器·要求学生重点掌握喷油器的功用，要求与型重点介绍：1功用：喷油泵供给的高压柴油，以一定的压力，呈雾状喷入燃烧室。·喷油器功用，2要求：①雾化均匀②具有一定的喷射压力和射程，及合适的喷注锥角要求和型号③断油迅速、无滴漏现象3 型式:·孔式喷油器（图5-4)·轴针式喷油器（图5-5）图5-4:孔式喷油器图5-5:轴针式喷油器轴针式喷油器孔式喷油器图5-6：针阀偶承压带针阀偶件
第二讲教案内容： 简要介绍： ·要求学生重点 掌握喷油器的 功用，要求与型 式 四、 喷油器 重点介绍： ·喷油器功用， 要求和型号 图 5-4：孔式喷 油器 图 5-5：轴针式 喷油器 图 5-6：针阀偶 件 1 功用：喷油泵供给的高压柴油，以一定的压力，呈雾状喷入燃烧室。 2 要求：①雾化均匀 ②具有一定的喷射压力和射程，及合适的喷注锥角 ③断油迅速、无滴漏现象 3 型式： ·孔式喷油器（图 5-4） ·轴针式喷油器（图 5-5）
第三节教学内容：重点介绍要求学生了解五、喷油泵喷油泵功用，要求，型式1.喷油泵的功用重点介绍：·提高柴油压力，按照发动机的工作顺序，负荷大小，定时定量地向喷油器输送高压要求学生理解柴油。柱塞泵的泵油2柱塞泵的精密偶件原理柱塞+柱塞套构成柱塞偶件、出油阀和出油阀座构成出油阀偶件图5-7:柱塞+柱塞套；出油阀+出油阀座步柱塞+柱塞套出油润+出油润座3. 喷油泵的泵油原理·进油过程·压油过程·供油过程·回油过程结论：①柱塞往复运动总行程L是不变的，由凸轮的升程决定。②柱塞每循环的供油量大小取决于供油行程，供油行程不受凸轮轴控制是可变的。③供油开始时刻不随供油行程的变化而变化。④转动柱塞可改变供油终了时刻，从而改变供油量启发分析：4.国产系列柱塞式喷油泵要求学生掌握·组成：分泵、油量调节机构、传动机构和泵体。柱塞喷油泵的（1）分泵：组成·有柱塞偶件，柱塞弹簧，弹簧下座出油阀偶件，出油阀弹簧，减容器，出油阀压紧座等组成，是带有一幅柱塞偶件的泵油机构
第三节教学内容： 重点介绍： ·要求学生了解 喷油泵功用，要 求，型式 五、喷油泵 重点介绍： ·要求学生理解 柱塞泵的泵油 原理 图 5-7：柱塞+ 柱塞套；出油阀 +出油阀座 1．喷油泵的功用 ·提高柴油压力，按照发动机的工作顺序，负荷大小，定时定量地向喷油器输送高压 柴油。 2 柱塞泵的精密偶件 柱塞+柱塞套构成柱塞偶件、出油阀和出油阀座构成出油阀偶件 3. 喷油泵的泵油原理 ·进油过程 ·压油过程 ·供油过程 ·回油过程 结论：① 柱塞往复运动总行程 L 是不变的，由凸轮的升程决定。 ② 柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴控制是可 变的。 ③ 供油开始时刻不随供油行程的变化而变化。 ④ 转动柱塞可改变供油终了时刻，从而改变供油量 启发分析： ·要求学生掌握 柱塞喷油泵的 组成 4.国产系列柱塞式喷油泵 ·组成：分泵、油量调节机构、传动机构和泵体。 （1）分泵： ·有柱塞偶件，柱塞弹簧，弹簧下座出油阀偶件，出油阀弹簧，减容器，出油阀压紧 座等组成，是带有一幅柱塞偶件的泵油机构
