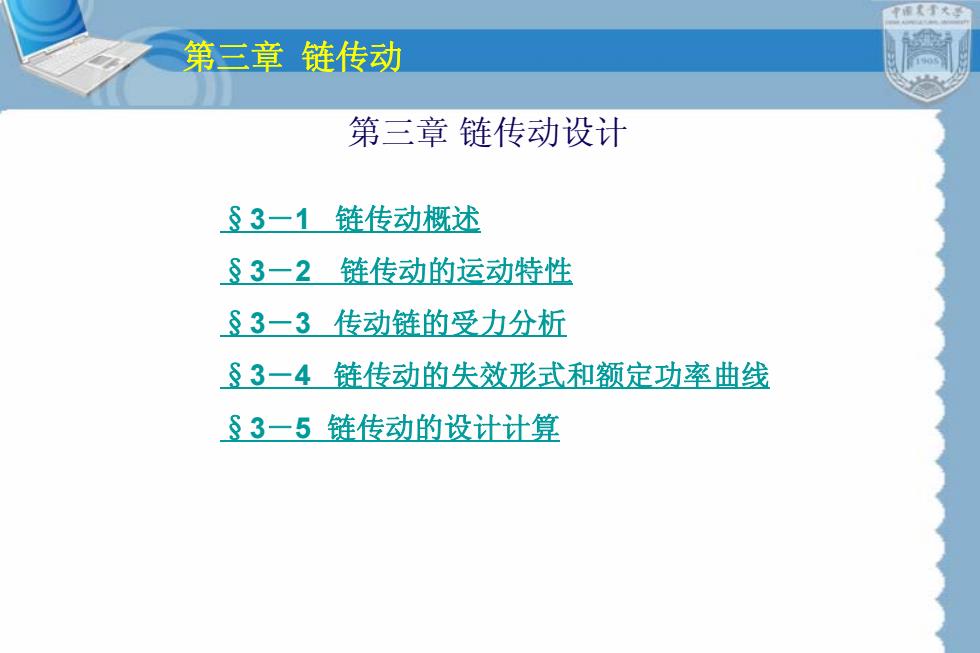

中国大大学第三章 链传动第三章链传动设计S3-1链传动概述83-2链传动的运动特性83-3传动链的受力分析83一4链传动的失效形式和额定功率曲线83一5链传动的设计计算
第三章 链传动 第三章 链传动设计 §3－1 链传动概述 §3－2 链传动的运动特性 §3－3 传动链的受力分析 §3－4 链传动的失效形式和额定功率曲线 §3－5 链传动的设计计算

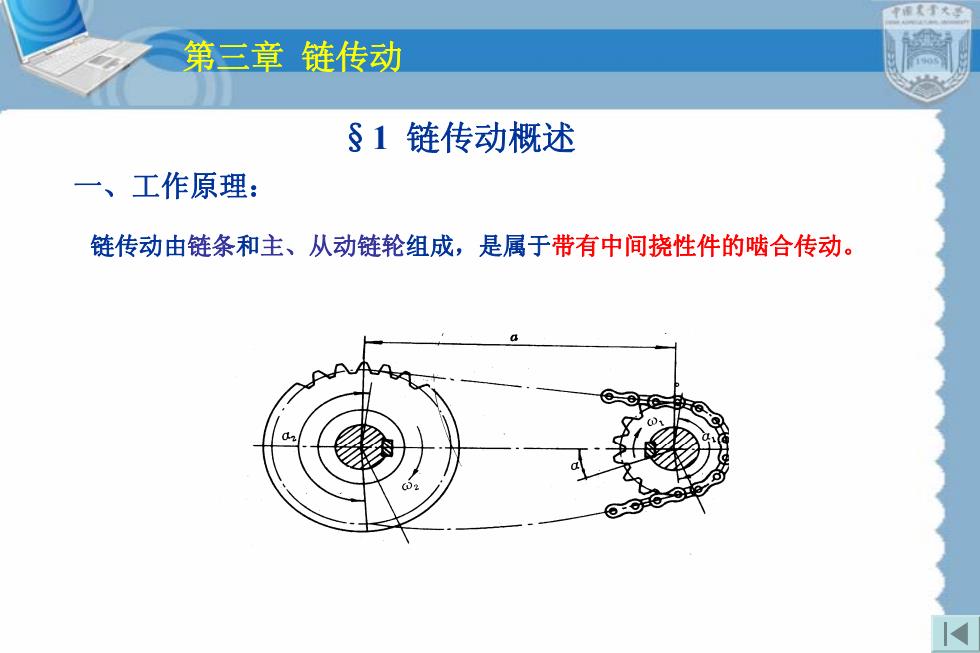

第三章链传动81链传动概述、工作原理：链传动由链条和主、从动链轮组成，是属于带有中间挠性件的啮合传动
第三章 链传动 §1 链传动概述 一、工作原理： 链传动由链条和主、从动链轮组成，是属于带有中间挠性件的啮合传动

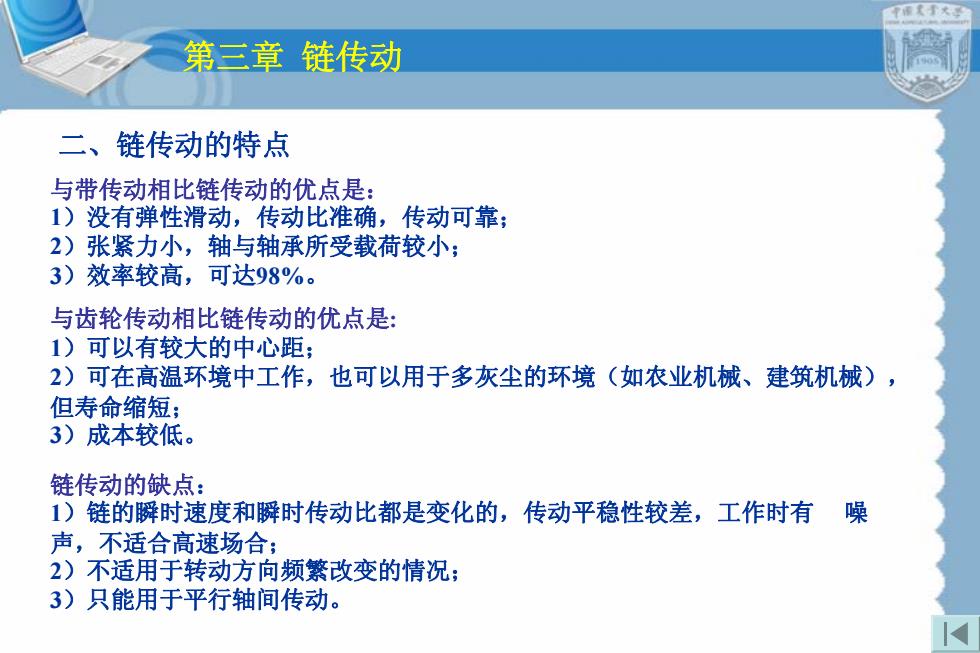

第三章 链传动二、链传动的特点与带传动相比链传动的优点是：1）没有弹性滑动，传动比准确，传动可靠；2）张紧力小，轴与轴承所受载荷较小；3）效率较高，可达98%。与齿轮传动相比链传动的优点是1可以有较大的中心距；2）可在高温环境中工作，也可以用于多灰尘的环境（如农业机械、建筑机械）但寿命缩短；3）成本较低。链传动的缺点：1）链的瞬时速度和瞬时传动比都是变化的，传动平稳性较差，工作时有噪声，不适合高速场合；2）不适用于转动方向频繁改变的情况；3）只能用于平行轴间传动
第三章 链传动 二、链传动的特点 与带传动相比链传动的优点是： 1）没有弹性滑动，传动比准确，传动可靠； 2）张紧力小，轴与轴承所受载荷较小； 3）效率较高，可达98%。 与齿轮传动相比链传动的优点是: 1）可以有较大的中心距； 2）可在高温环境中工作，也可以用于多灰尘的环境（如农业机械、建筑机械）， 但寿命缩短； 3）成本较低。 链传动的缺点： 1）链的瞬时速度和瞬时传动比都是变化的，传动平稳性较差，工作时有 噪 声，不适合高速场合； 2）不适用于转动方向频繁改变的情况； 3）只能用于平行轴间传动

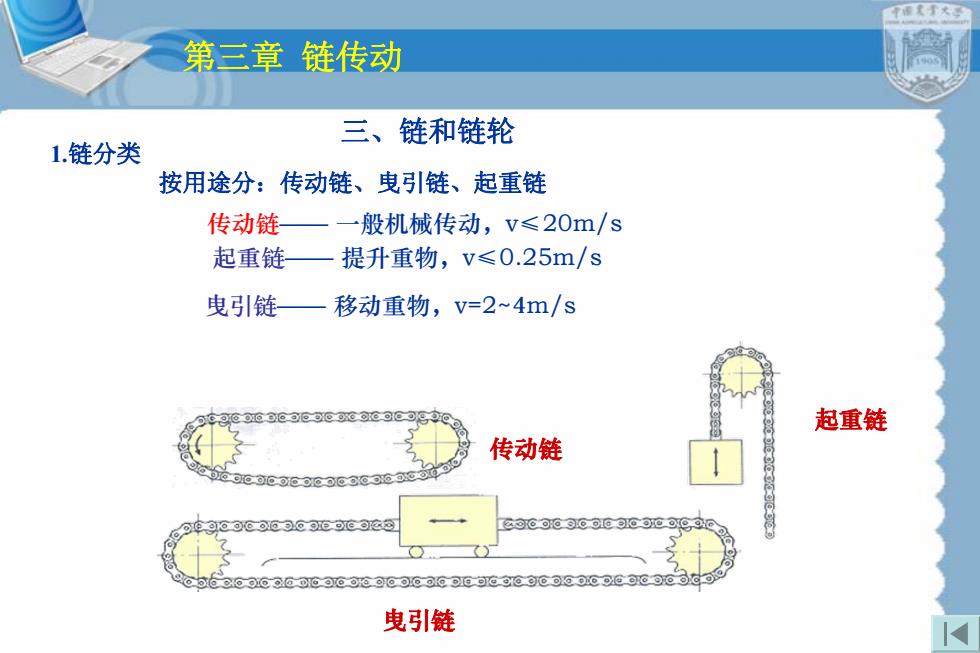

T第三章链传动三、链和链轮1.链分类按用途分：传动链、电引链、起重链传动链一般机械传动，v<20m/s起重链一提升重物，v≤0.25m/s电引链一一移动重物，v=2~4m/s起重链传动链630860600363600o66Soo0oCoooOT01e1cCo6ooooeoe电引链
第三章 链传动 传动链—— 一般机械传动，v≤20m/s 传动链 起重链—— 提升重物，v≤0.25m/s 起重链 曳引链—— 移动重物，v=2~4m/s 曳引链 三、链和链轮 1.链分类 按用途分：传动链、曳引链、起重链

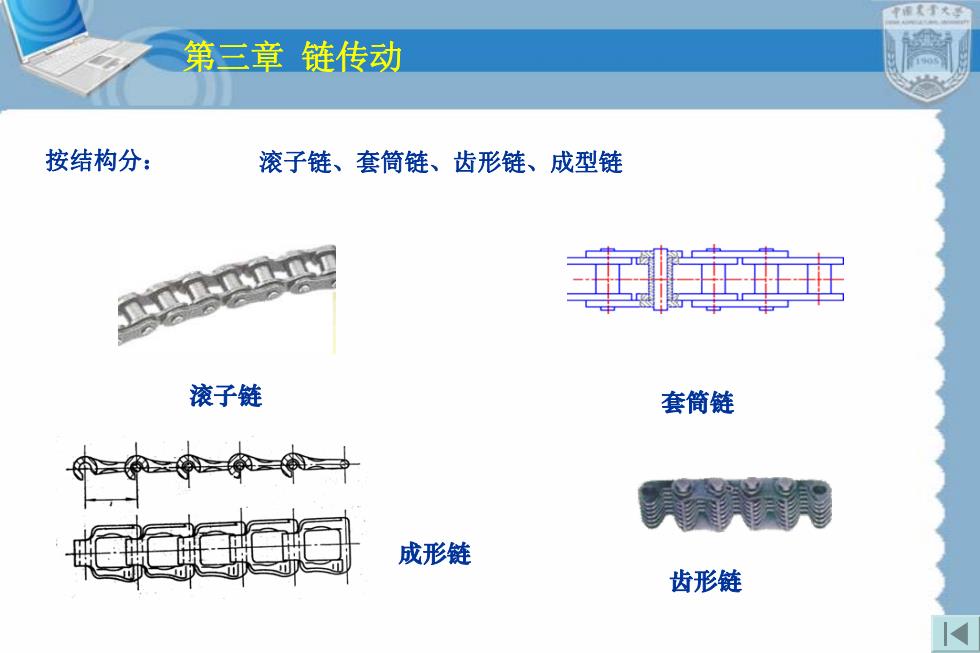

第三章链传动按结构分：滚子链、套筒链、齿形链、成型链滚子链套筒链成形链齿形链
第三章 链传动 齿形链 按结构分： 滚子链、套筒链、齿形链、成型链 成形链 滚子链 套筒链
