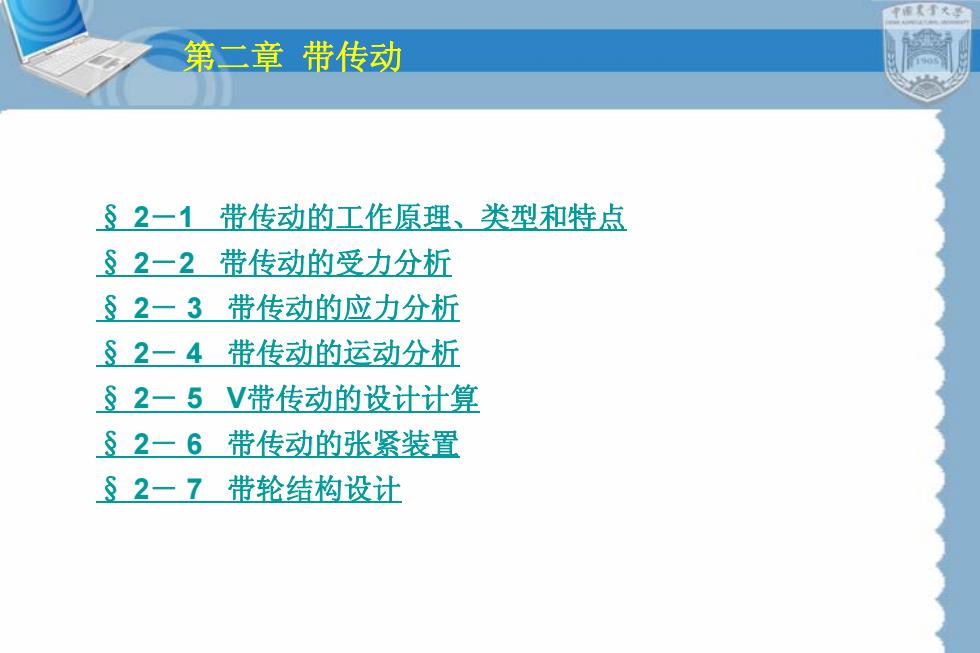

第二章带传动82一1带传动的工作原理、类型和特点82一2带传动的受力分析82一3带传动的应力分析82一4带传动的运动分析82-5V带传动的设计计算82一6带传动的张紧装置82-7带轮结构设计
第二章 带传动 § 2－1 带传动的工作原理、类型和特点 § 2－2 带传动的受力分析 § 2－ 3 带传动的应力分析 § 2－ 4 带传动的运动分析 § 2－ 5 V带传动的设计计算 § 2－ 6 带传动的张紧装置 § 2－ 7 带轮结构设计

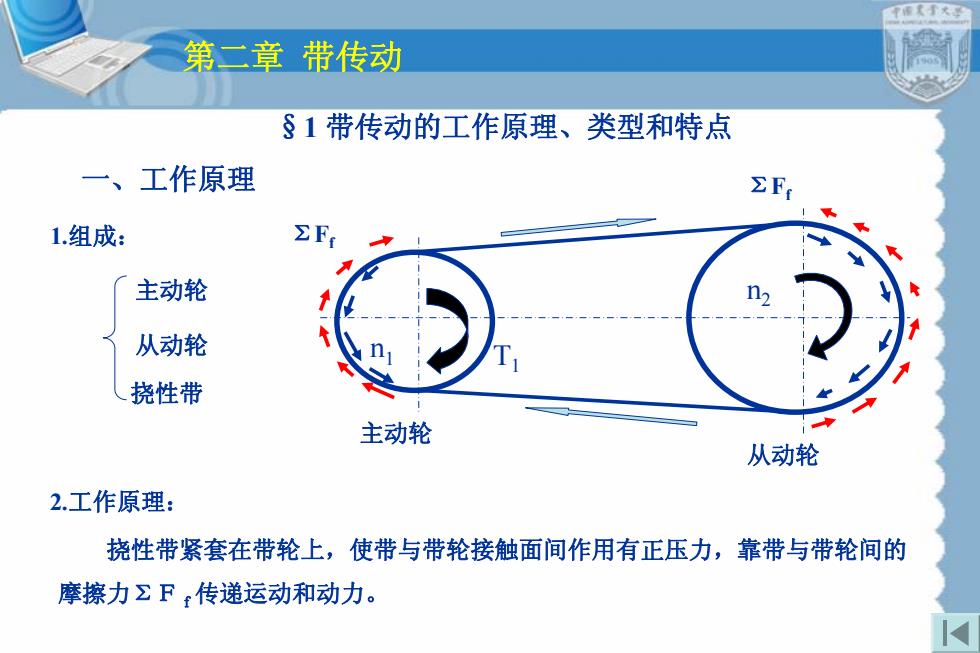

中天大第二章带传动S1带传动的工作原理、类型和特点、工作原理ZF,ZFf1.组成：主动轮n2从动轮挠性带主动轮从动轮2.工作原理：挠性带紧套在带轮上，使带与带轮接触面间作用有正压力，靠带与带轮间的摩擦力ZF传递运动和动力
第二章 带传动 §1 带传动的工作原理、类型和特点 T1 n1 n2 1.组成： 主动轮 从动轮 ΣFf ΣFf 挠性带紧套在带轮上，使带与带轮接触面间作用有正压力，靠带与带轮间的 摩擦力ΣＦｆ传递运动和动力。 2.工作原理： 主动轮 从动轮 挠性带 一、工作原理

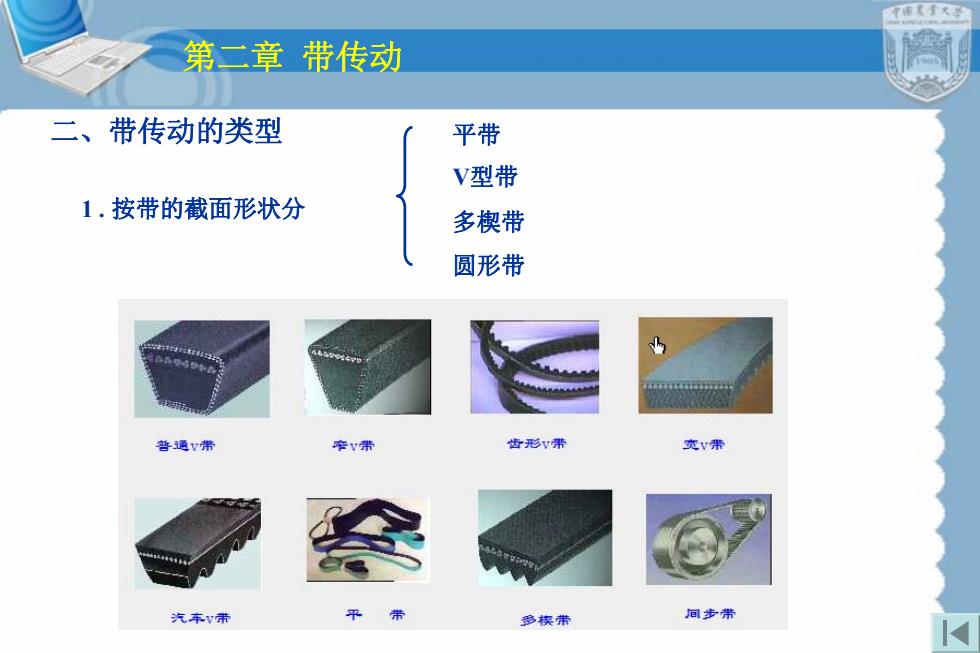

第二章带传动二、带传动的类型平带V型带1.按带的截面形状分多楔带圆形带齿形V宽普通带辛V带同步带汽车带多楼带
第二章 带传动 二、带传动的类型 1 . 按带的截面形状分 平带 V型带 多楔带 圆形带

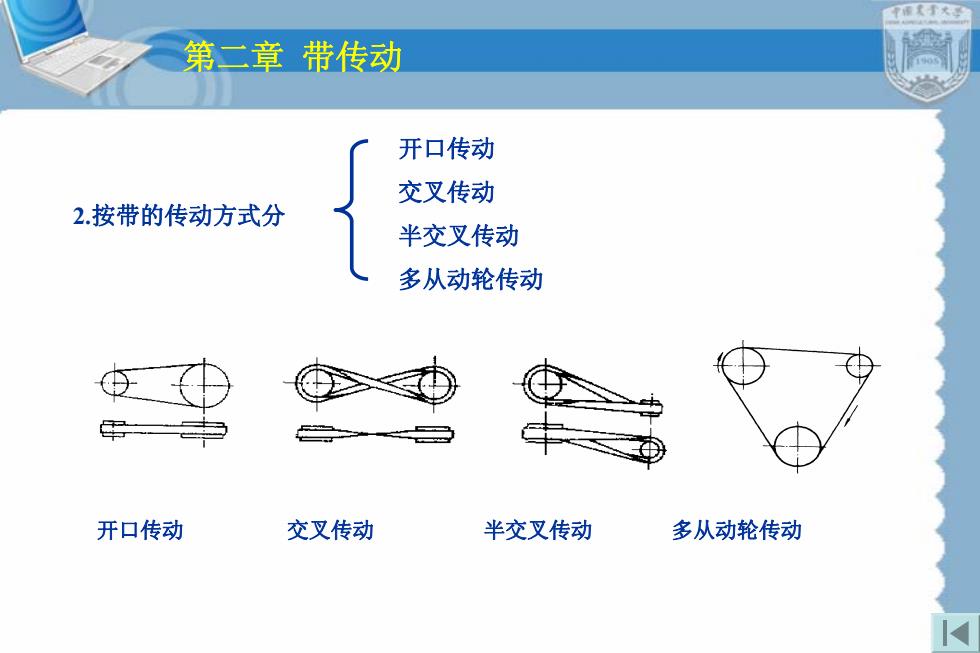

中天大第二章带传动开口传动交叉传动2.按带的传动方式分半交叉传动多从动轮传动开口传动交叉传动半交叉传动多从动轮传动
第二章 带传动 2.按带的传动方式分 开口传动 交叉传动 半交叉传动 多从动轮传动 开口传动 交叉传动 半交叉传动 多从动轮传动

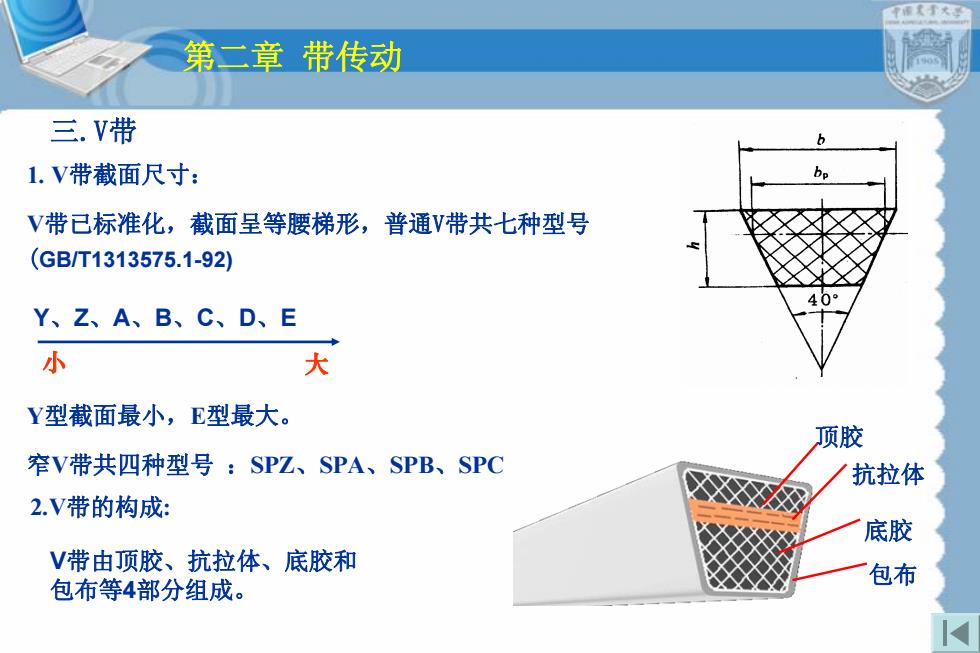

第二章带传动三.V带1.V带截面尺寸：V带已标准化，截面呈等腰梯形，普通V带共七种型号(GB/T1313575.1-92)Y、Z、A、B、C、D、E小大Y型截面最小，E型最大。顶胶窄V带共四种型号：SPZ、SPA、SPB、SPC抗拉体2.V带的构成：底胶V带由顶胶、抗拉体、底胶和包布包布等4部分组成。A
第二章 带传动 1. V带截面尺寸： V带已标准化，截面呈等腰梯形，普通V带共七种型号 (GB/T1313575.1-92) Y、Z、A、B、C、D、E Y型截面最小，E型最大。 窄V带共四种型号 ：SPZ、SPA、SPB、SPC 三.V带 2.V带的构成: 顶胶 底胶 抗拉体 包布 小 大 V带由顶胶、抗拉体、底胶和 包布等4部分组成
