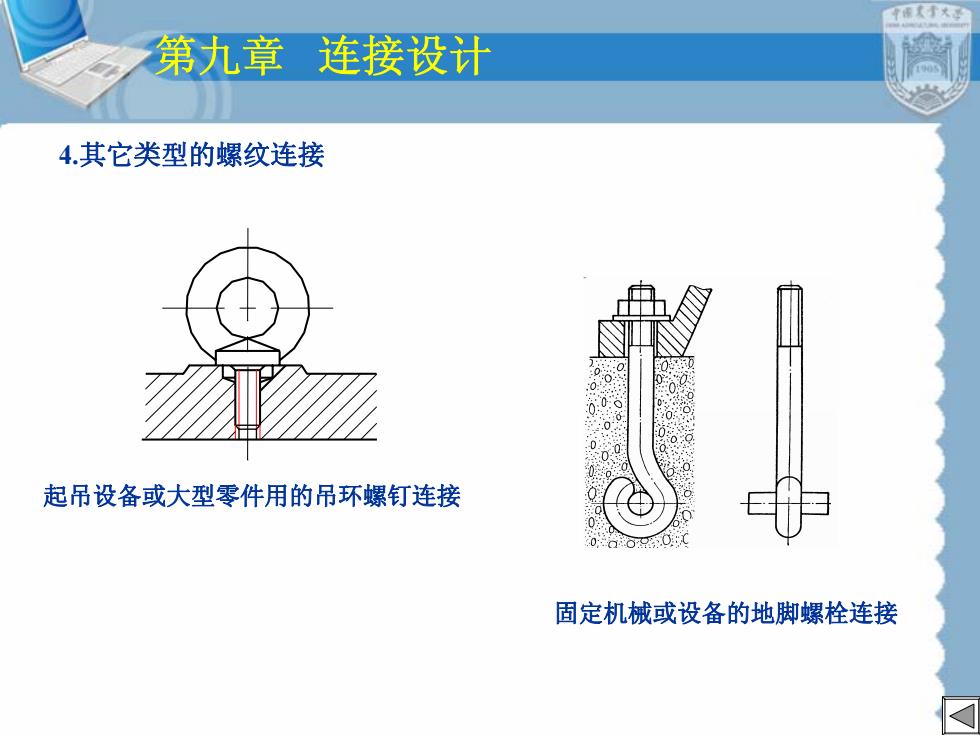

第九章连接设计4.其它类型的螺纹连接起吊设备或大型零件用的吊环螺钉连接09固定机械或设备的地脚螺栓连接
第九章 连接设计 4.其它类型的螺纹连接 起吊设备或大型零件用的吊环螺钉连接 固定机械或设备的地脚螺栓连接

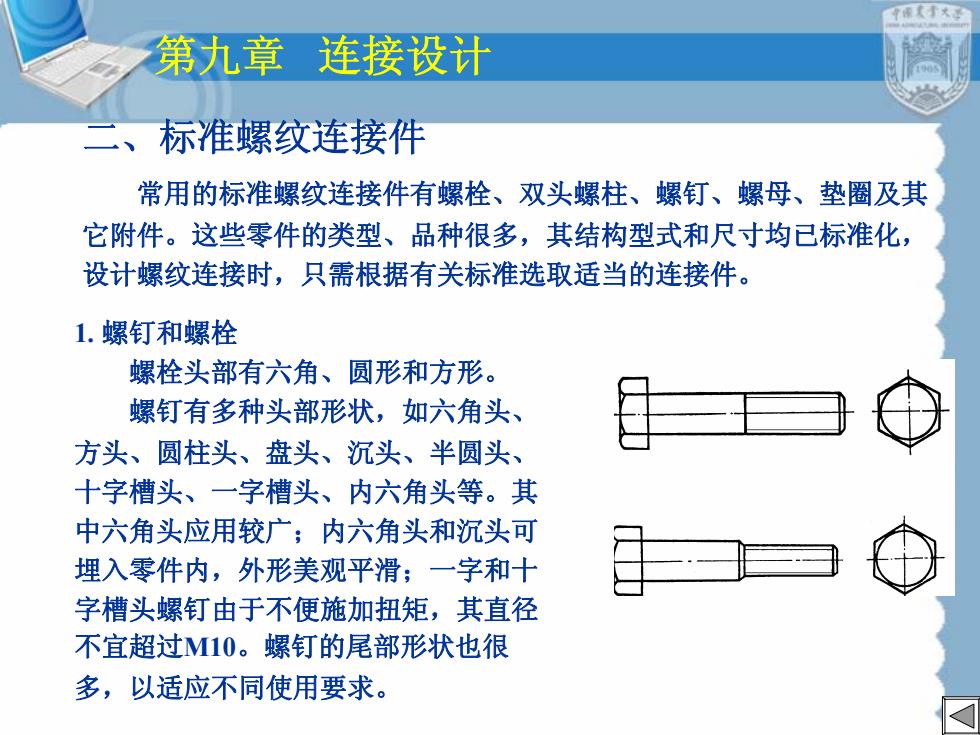

第九章连接设计二、标准螺纹连接件常用的标准螺纹连接件有螺栓、双头螺柱、螺钉、螺母、垫圈及其它附件。这些零件的类型、品种很多，其结构型式和尺寸均已标准化设计螺纹连接时，只需根据有关标准选取适当的连接件。1.螺钉和螺栓螺栓头部有六角、圆形和方形。螺钉有多种头部形状，如六角头方头、圆柱头、盘头、沉头、半圆头、十字槽头、一字槽头、内六角头等。其中六角头应用较广：内六角头和沉头可埋入零件内，外形美观平滑；一字和十字槽头螺钉由于不便施加扭矩，其直径不宜超过M10。螺钉的尾部形状也很多，以适应不同使用要求
第九章 连接设计 二、标准螺纹连接件 常用的标准螺纹连接件有螺栓、双头螺柱、螺钉、螺母、垫圈及其 它附件。这些零件的类型、品种很多，其结构型式和尺寸均已标准化， 设计螺纹连接时，只需根据有关标准选取适当的连接件。 1. 螺钉和螺栓 螺栓头部有六角、圆形和方形。 螺钉有多种头部形状，如六角头、 方头、圆柱头、盘头、沉头、半圆头、 十字槽头、一字槽头、内六角头等。其 中六角头应用较广；内六角头和沉头可 埋入零件内，外形美观平滑；一字和十 字槽头螺钉由于不便施加扭矩，其直径 不宜超过M10。螺钉的尾部形状也很 多，以适应不同使用要求

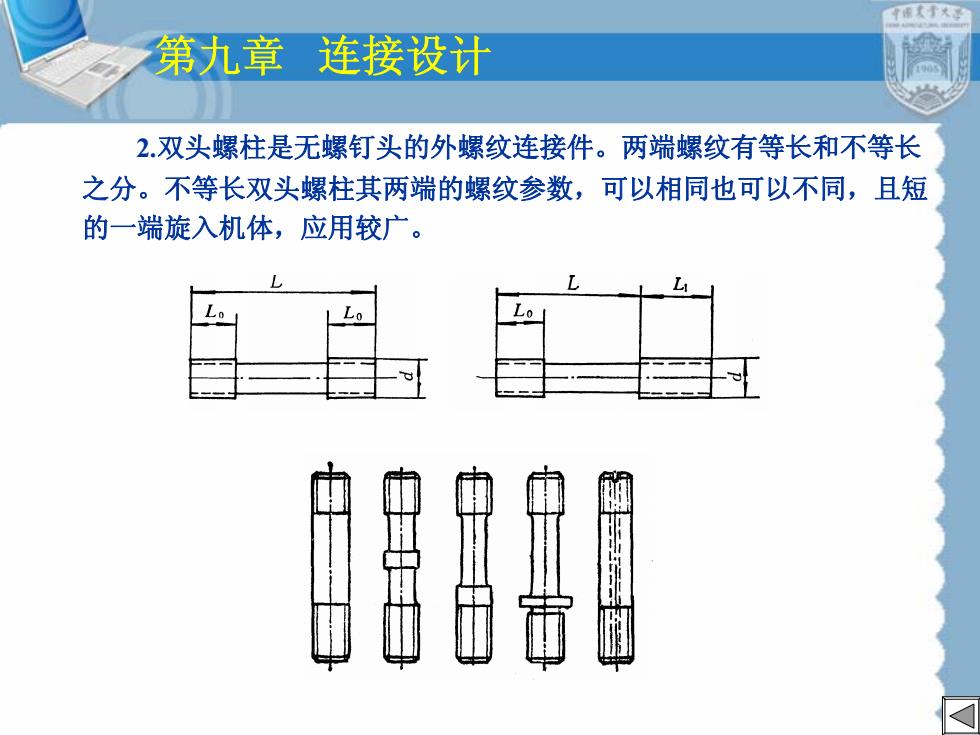

第九章连接设计2.双头螺柱是无螺钉头的外螺纹连接件。两端螺纹有等长和不等长之分。不等长双头螺柱其两端的螺纹参数，可以相同也可以不同，且短的一端旋入机体，应用较广。LoL
第九章 连接设计 2.双头螺柱是无螺钉头的外螺纹连接件。两端螺纹有等长和不等长 之分。不等长双头螺柱其两端的螺纹参数，可以相同也可以不同，且短 的一端旋入机体，应用较广

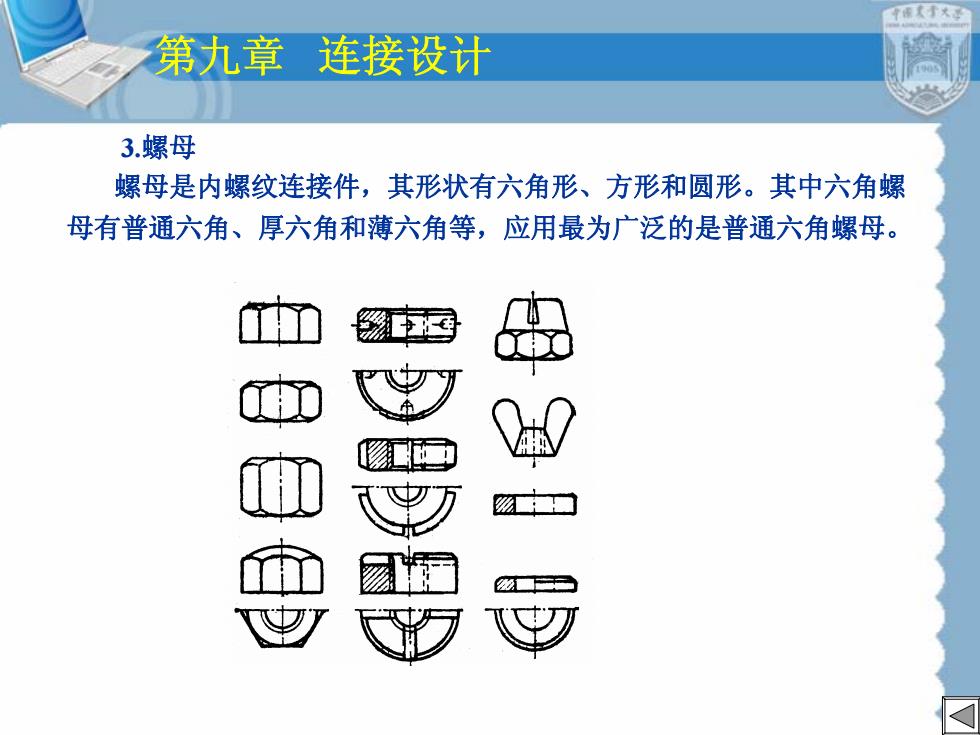

第九章连接设计3.螺母螺母是内螺纹连接件，其形状有六角形、方形和圆形。其中六角螺母有普通六角、厚六角和薄六角等，应用最为广泛的是普通六角螺母
第九章 连接设计 3.螺母 螺母是内螺纹连接件，其形状有六角形、方形和圆形。其中六角螺 母有普通六角、厚六角和薄六角等，应用最为广泛的是普通六角螺母

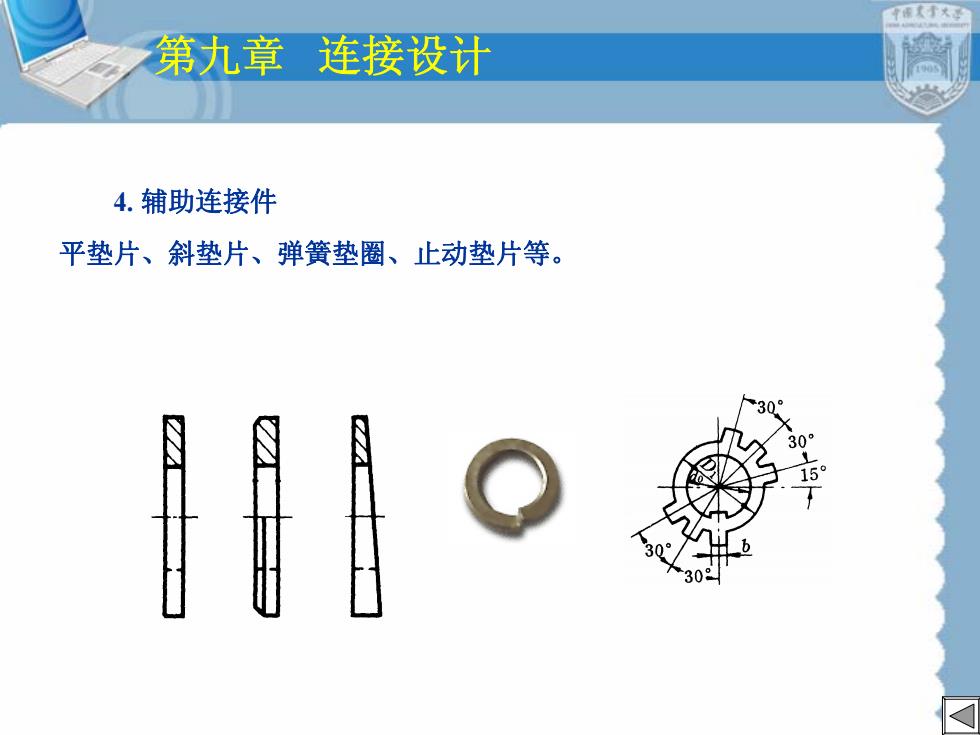

中国天子大学第九章连接设计4.辅助连接件平垫片、斜垫片、弹簧垫圈、止动垫片等。13015
第九章 连接设计 4. 辅助连接件 平垫片、斜垫片、弹簧垫圈、止动垫片等
