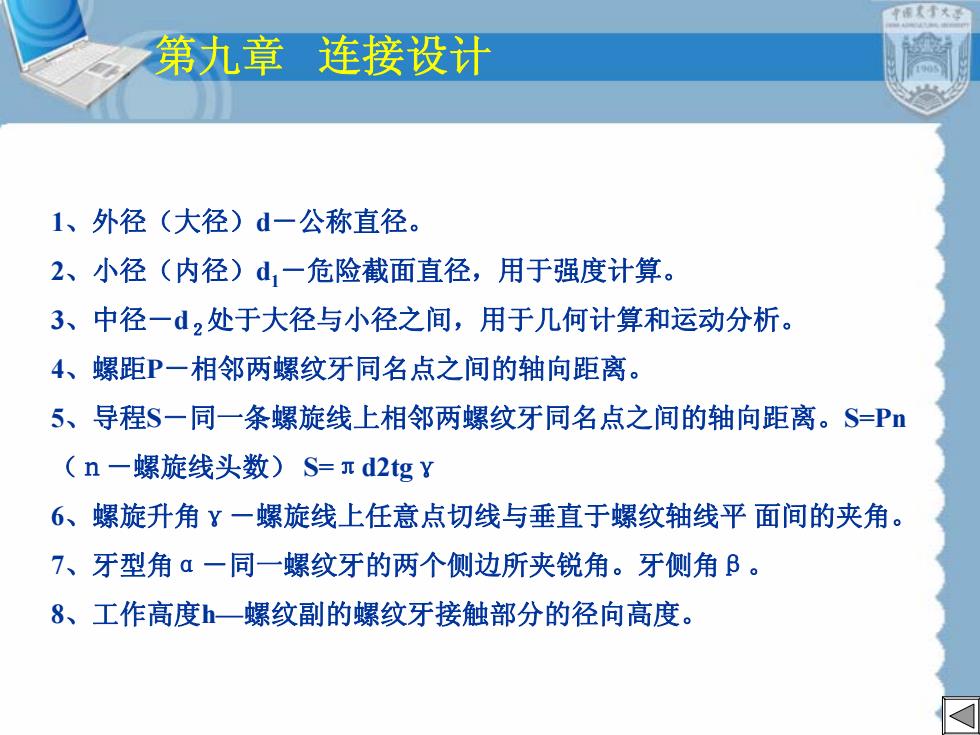

大手大道第九章连接设计1、外径（大径）d一公称直径。2、小径（内径）d，一危险截面直径，用于强度计算3、中径一d，处于大径与小径之间，用于几何计算和运动分析。4、螺距P一相邻两螺纹牙同名点之间的轴向距离。5、导程S一同一条螺旋线上相邻两螺纹牙同名点之间的轴向距离。S=Pn（n一螺旋线头数）S=元d2tgY6、螺旋升角X一螺旋线上任意点切线与垂直于螺纹轴线平面间的夹角。7、牙型角α一同一螺纹牙的两个侧边所夹锐角。牙侧角β。8、工作高度h一螺纹副的螺纹牙接触部分的径向高度
第九章 连接设计 1、外径（大径） d－公称直径。 2、小径（内径） d 1－危险截面直径，用于强度计算。 3、中径－ d ２处于大径与小径之间，用于几何计算和运动分析。 4、螺距 P－相邻两螺纹牙同名点之间的轴向距离。 5、导程 S－同一条螺旋线上相邻两螺纹牙同名点之间的轴向距离。S=Pn （ｎ－螺旋线头数） S= πd2tg γ 6、螺旋升角γ－螺旋线上任意点切线与垂直于螺纹轴线平 面间的夹角。 7、牙型角α－同一螺纹牙的两个侧边所夹锐角。牙侧角β。 8、工作高度h—螺纹副的螺纹牙接触部分的径向高度

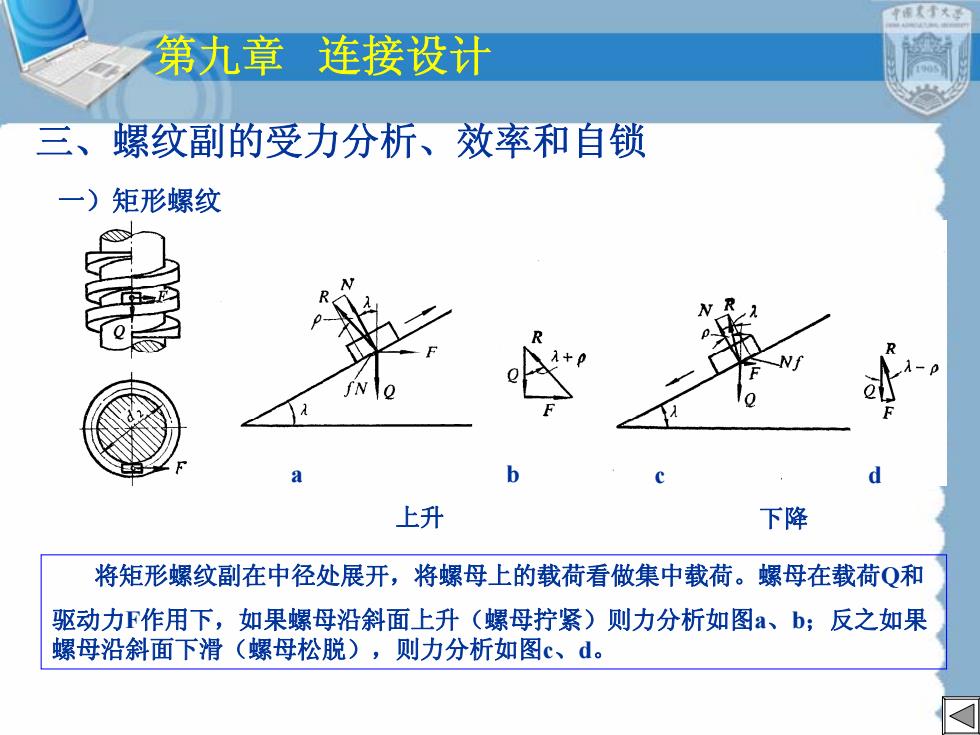

第九章连接设计三、螺纹副的受力分析、效率和自锁一）矩形螺纹WaObd上升下降将矩形螺纹副在中径处展开，将螺母上的载荷看做集中载荷。螺母在载荷Q和驱动力F作用下，如果螺母沿斜面上升（螺母拧紧）则力分析如图a、b：反之如果螺母沿斜面下滑（螺母松脱），则力分析如图c、d
第九章 连接设计 三、螺纹副的受力分析、效率和自锁 一）矩形螺纹 将矩形螺纹副在中径处展开，将螺母上的载荷看做集中载荷。螺母在载荷 Q 和 驱动力 F作用下，如果螺母沿斜面上升（螺母拧紧）则力分析如图 a 、 b；反之如果 螺母沿斜面下滑（螺母松脱），则力分析如图 c 、 d。 a b 上升 c d 下降

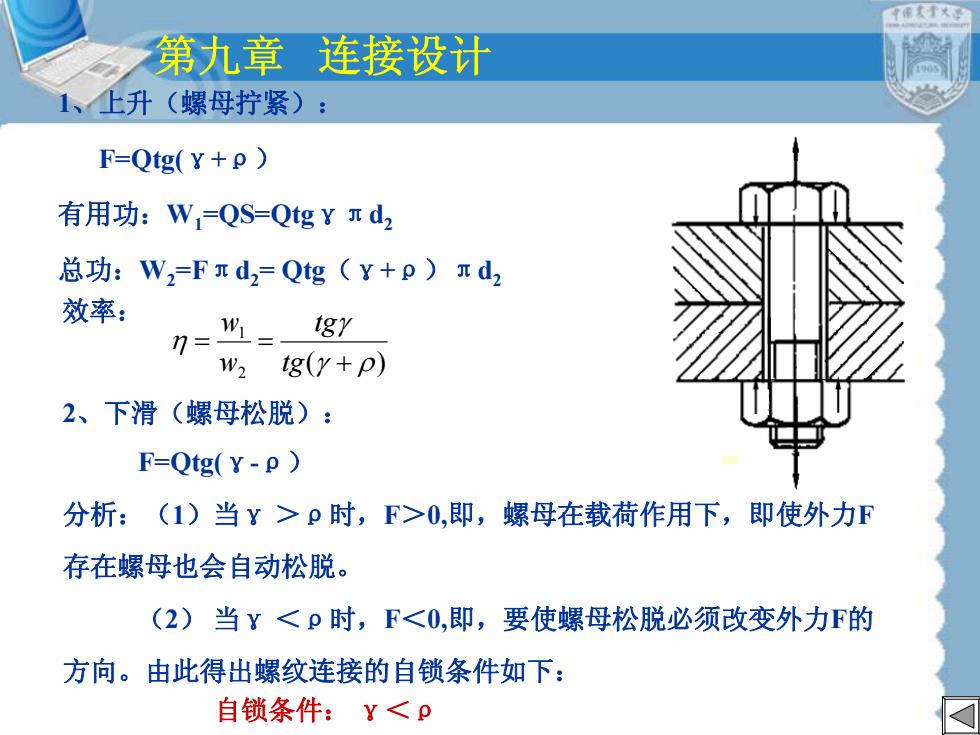

大了大道第九章连接设计上升（螺母拧紧）：F=Qtg(y +p)有用功：W,=QS=QtgY元d，总功：W,=F元d=Qtg（+p）元d效率：tgyW.nstg(y + p)W,2、下滑（螺母松脱）：F=Qtg(- p )分析：（1）当>p时，F>0,即，螺母在载荷作用下，即使外力F存在螺母也会自动松脱。（2）当<β时，F<0,即，要使螺母松脱必须改变外力F的方向。由此得出螺纹连接的自锁条件如下：自锁条件：Y<p
第九章 连接设计 2、下滑（螺母松脱）： F=Qtg( γ -ρ） 分析：（ 1）当γ ＞ρ时， F ＞0,即，螺母在载荷作用下，即使外力 F 存在螺母也会自动松脱。 （ 2） 当γ ＜ρ时， F ＜0,即，要使螺母松脱必须改变外力 F 的 方向。由此得出螺纹连接的自锁条件如下： 自锁条件： γ＜ρ )( 2 1 ργ γ η + == tg tg w w 1、上升（螺母拧紧）： F=Qtg( γ +ρ） 有用功： W 1=QS=Qtgγπ d 2 总功： W 2=F π d 2= Qtg（γ +ρ）π d 2 效率：

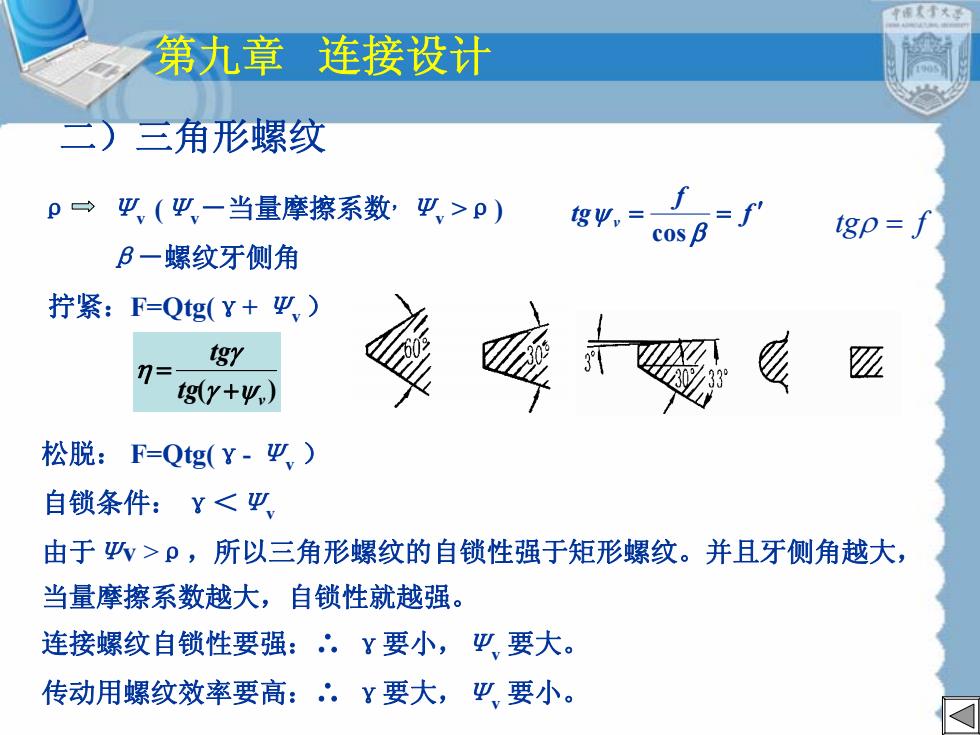

第九章连接设计二）三角形螺纹（-当量摩擦系数）tgy,tgp=JcosBβ一螺纹牙侧角拧紧：F=Qtg（+W）tgymtg(y+w.)松脱：F-Qtg(Y-W、）自锁条件：Y<由于Wv>P，所以三角形螺纹的自锁性强于矩形螺纹。并且牙侧角越大，当量摩擦系数越大，自锁性就越强连接螺纹自锁性要强：：Y要小，要大。传动用螺纹效率要高：Y要大，W要小
第九章 连接设计 ρ Ψv ( Ψv－当量摩擦系数，Ψv > ρ ) β－螺纹牙侧角 拧紧：F=Qtg( γ+ Ψv ） 松脱： F=Qtg( γ - Ψv ） 自锁条件： γ＜ Ψv 由于 Ψv >ρ，所以三角形螺纹的自锁性强于矩形螺纹。并且牙侧角越大， 当量摩擦系数越大，自锁性就越强。 连接螺纹自锁性要强：∴ γ要小， Ψv 要大。 传动用螺纹效率要高：∴ γ要大， Ψv 要小。 二）三角形螺纹 f f tg v == ′ β ψ cos )( v tg tg ψγ γ η + = ρ = ftg

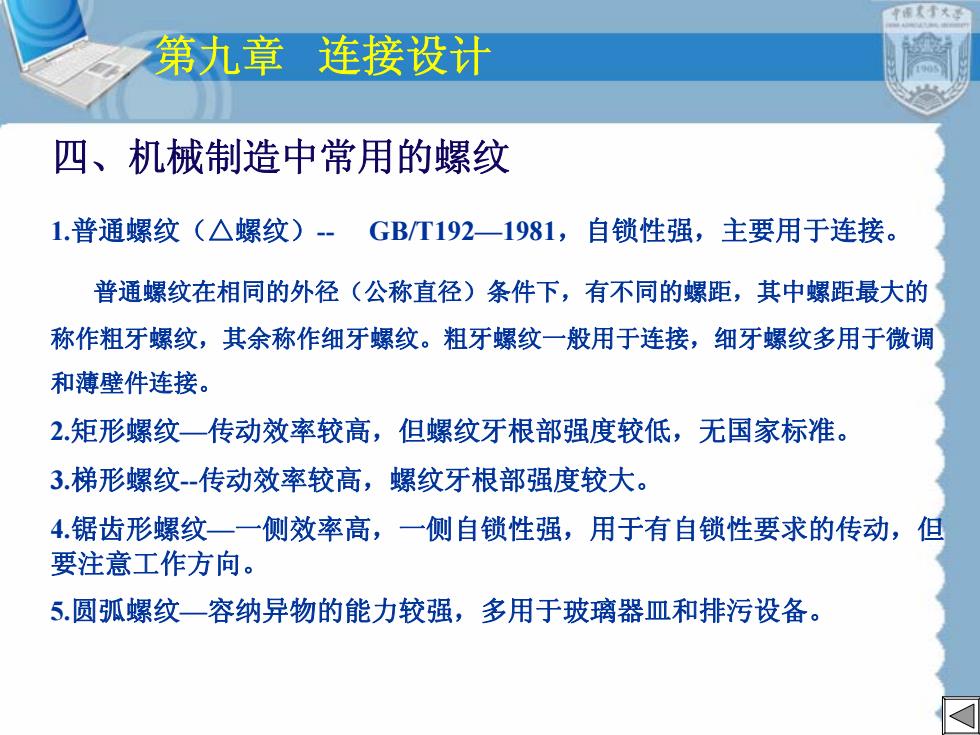

中海平大学第九章连接设计四、机械制造中常用的螺纹1.普通螺纹（△螺纹）--GB/T192一1981，自锁性强，主要用于连接普通螺纹在相同的外径（公称直径）条件下，有不同的螺距，其中螺距最大的称作粗牙螺纹，其余称作细牙螺纹。粗牙螺纹一般用于连接，细牙螺纹多用于微调和薄壁件连接2.矩形螺纹一传动效率较高，但螺纹牙根部强度较低，无国家标准。3.梯形螺纹--传动效率较高，螺纹牙根部强度较大。4.锯齿形螺纹一一侧效率高，一侧自锁性强，用于有自锁性要求的传动，但要注意工作方向。5.圆弧螺纹一容纳异物的能力较强，多用于玻璃器皿和排污设备
第九章 连接设计 1.普通螺纹（△螺纹）- GB/T192—1981，自锁性强，主要用于连接。 普通螺纹在相同的外径（公称直径）条件下，有不同的螺距，其中螺距最大的 称作粗牙螺纹，其余称作细牙螺纹。粗牙螺纹一般用于连接，细牙螺纹多用于微调 和薄壁件连接。 2.矩形螺纹 —传动效率较高，但螺纹牙根部强度较低，无国家标准。 3.梯形螺纹-传动效率较高，螺纹牙根部强度较大。 4.锯齿形螺纹 —一侧效率高，一侧自锁性强，用于有自锁性要求的传动，但 要注意工作方向。 5.圆弧螺纹 —容纳异物的能力较强，多用于玻璃器皿和排污设备。 四、机械制造中常用的螺纹
