中国发大学第五章蜗轮传动$5-1蜗杆传动的类型及特点$5-2普通圆柱蜗杆传动的基本参数和几何尺寸S5一3蜗杆传动的失效、材料及计算准则85一4蜗杆传动的受力分析85一5蜗杆传动强度计算$5-6蜗杆传动热平衡计算和传动效率
第五章 蜗轮传动 §5－1 蜗杆传动的类型及特点 §5－2 普通圆柱蜗杆传动的基本参数和几何尺寸 § 5－3 蜗杆传动的失效、材料及计算准则 §5－6 蜗杆传动热平衡计算和传动效率 § 5－5 蜗杆传动强度计算 § 5－4 蜗杆传动的受力分析

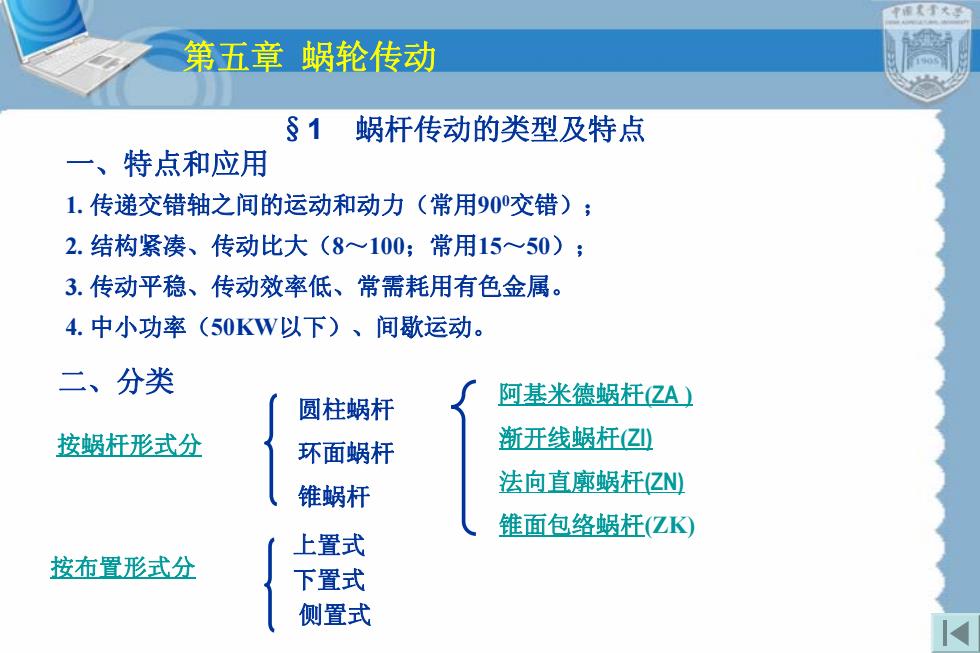

第五章 蜗轮传动S1蜗杆传动的类型及特点一、特点和应用1.传递交错轴之间的运动和动力（常用900交错）；2.结构紧凑、传动比大（8~100：常用15~50）：3.传动平稳、传动效率低、常需耗用有色金属。4.中小功率（50KW以下）、间歇运动二、分类阿基米德蜗杆（ZA）圆柱蜗杆渐开线蜗杆(ZI)按蜗杆形式分环面蜗杆法向直廓蜗杆(ZN)锥蜗杆锥面包络蜗杆（ZK)上置式按布置形式分下置式侧置式A
第五章 蜗轮传动 一、特点和应用 1. 传递交错轴之间的运动和动力（常用900交错）； 2. 结构紧凑、传动比大（8～100；常用15～50）； 3. 传动平稳、传动效率低、常需耗用有色金属。 4. 中小功率（50KW以下）、间歇运动。 §1 蜗杆传动的类型及特点 圆柱蜗杆 环面蜗杆 锥蜗杆 阿基米德蜗杆(ZA ) 渐开线蜗杆(ZI) 法向直廓蜗杆(ZN) 锥面包络蜗杆(ZK) 上置式 下置式 侧置式 按布置形式分 按蜗杆形式分 二、分类

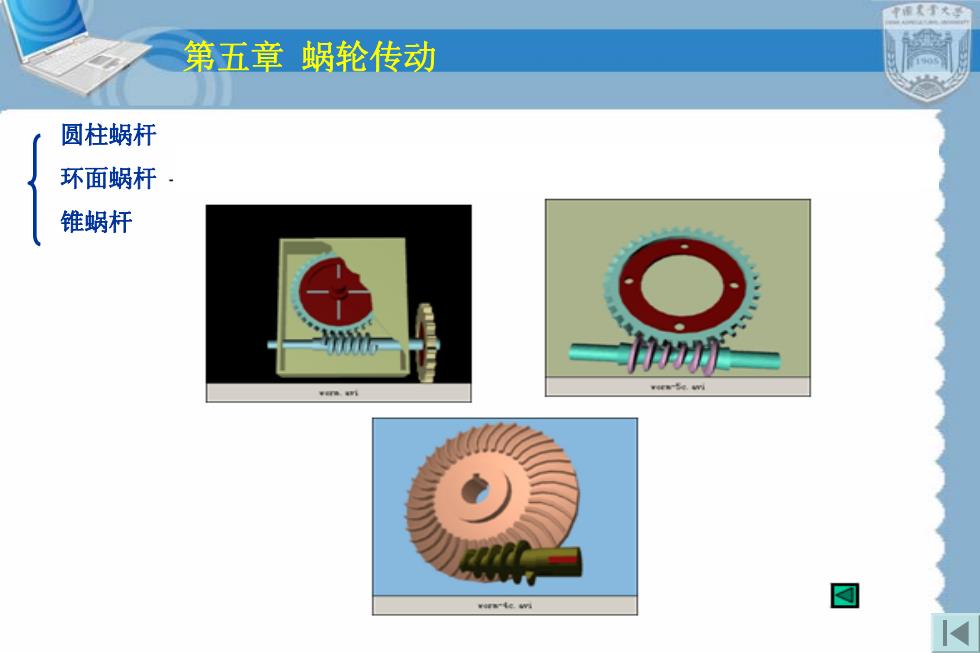

TIE第五章蜗轮传动圆柱蜗杆环面蜗杆锥蜗杆1rw-te
第五章 蜗轮传动 圆柱蜗杆 环面蜗杆 锥蜗杆

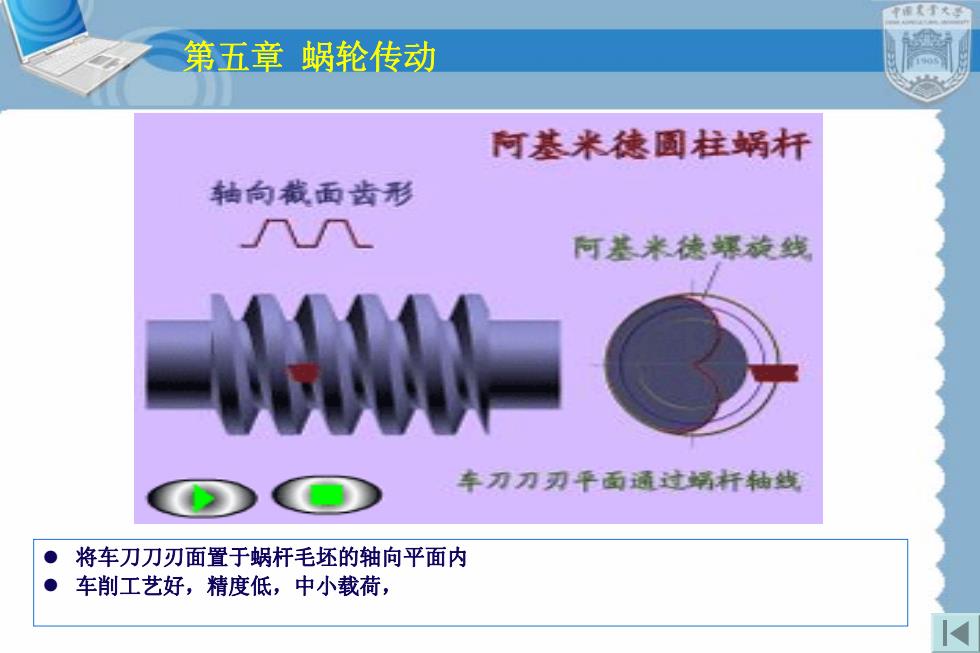

第五章 蜗轮传动阿基米德圆柱蜗杆轴向截面齿形阿基米德螺旅旋线车刀刀刃平面通过蜻杆轴线将车刀刀刃面置于蜗杆毛坏的轴向平面内车削工艺好，精度低，中小载荷
第五章 蜗轮传动 z 将车刀刀刃面置于蜗杆毛坯的轴向平面内 z 车削工艺好，精度低，中小载荷

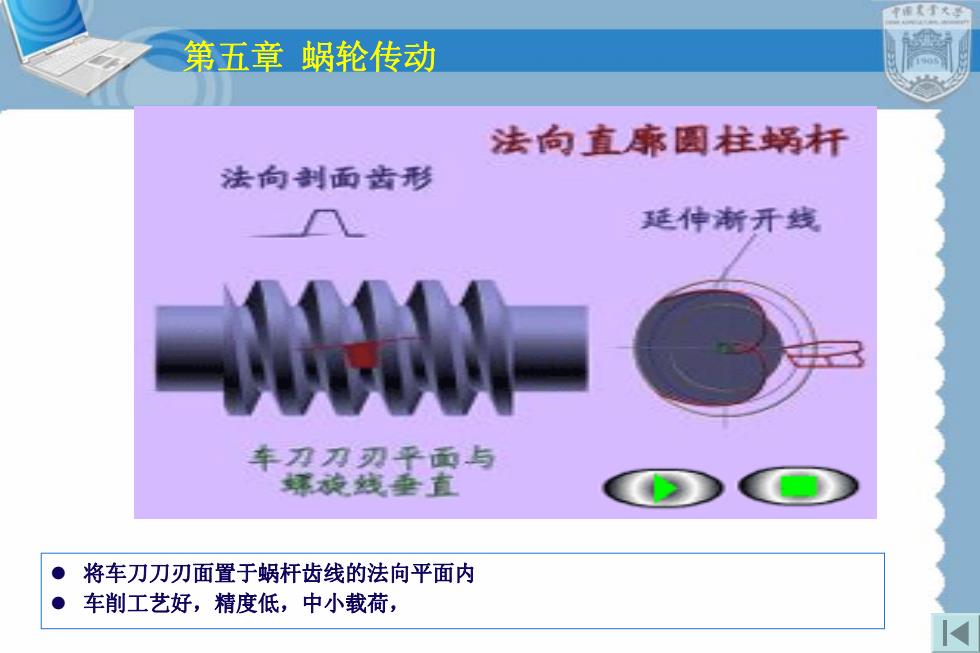

中天大第五章蜗轮传动法向直廉圆柱蜗杆法向剖面齿形延伸浙开线车刀刀刃平面与坏旋线至直将车刀刀刃面置于蜗杆齿线的法向平面内车削工艺好，精度低，中小载荷
第五章 蜗轮传动 z 将车刀刀刃面置于蜗杆齿线的法向平面内 z 车削工艺好，精度低，中小载荷
