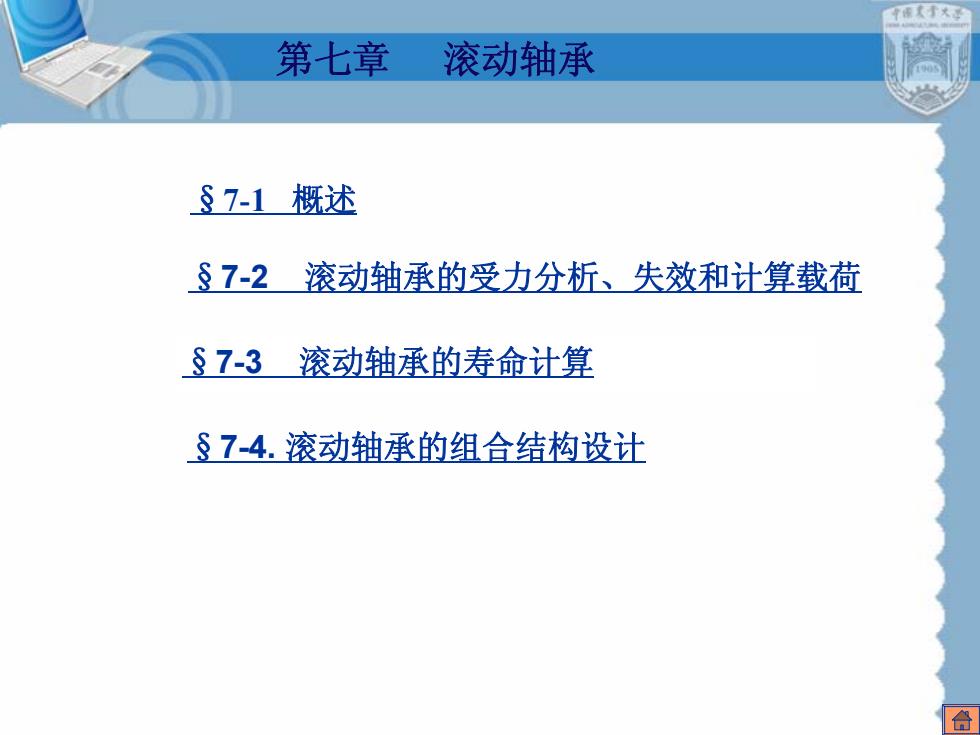

第七章滚动轴承$7-1概述87-2滚动轴承的受力分析、失效和计算载荷S7-3滚动轴承的寿命计算87-4.滚动轴承的组合结构设计
第七章 滚动轴承 §7-3 滚动轴承的寿命计算 §7-1 概述 §7-2 滚动轴承的受力分析、失效和计算载荷 §7-4. 滚动轴承的组合结构设计

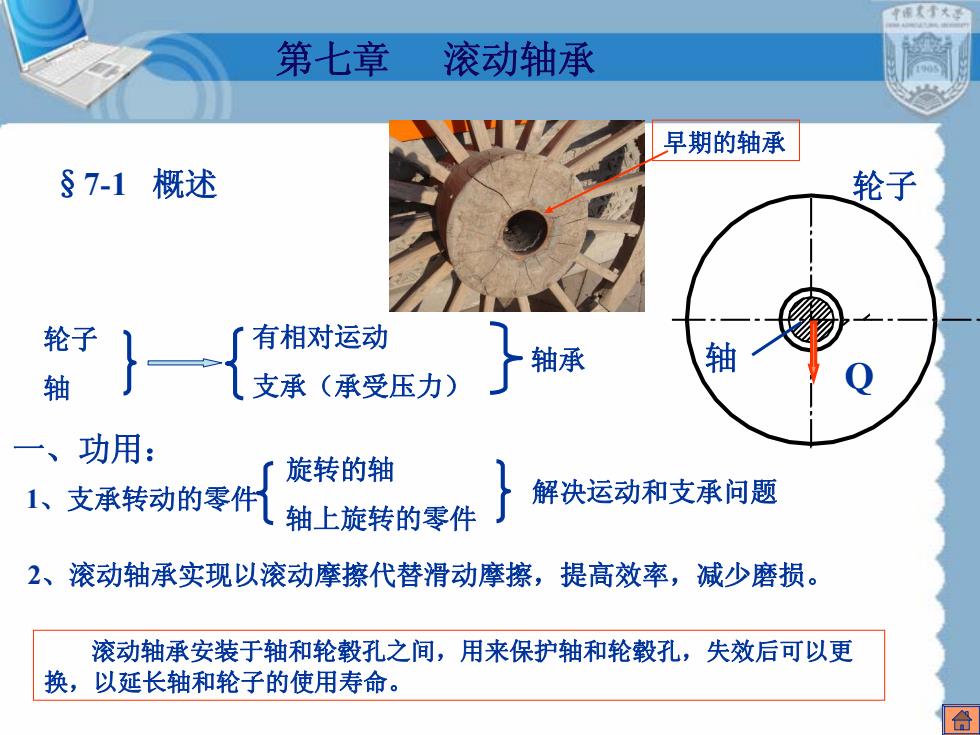

中国大大学第七章滚动轴承早期的轴承87-1概述轮子轮子有相对运动轴轴承Q轴支承（承受压力）一、功用：旋转的轴解决运动和支承问题1、支承转动的零件轴上旋转的零件2、滚动轴承实现以滚动摩擦代替滑动摩擦，提高效率，减少磨损滚动轴承安装于轴和轮毂孔之间，用来保护轴和轮毂孔，失效后可以更换，以延长轴和轮子的使用寿命。合
第七章 滚动轴承 有相对运动 支承（承受压力） 轮子 轴 一、功用： 1、支承转动的零件 旋转的轴 轴上旋转的零件 解决运动和支承问题 2、滚动轴承实现以滚动摩擦代替滑动摩擦，提高效率，减少磨损。 轴承 §7-1 概述 Q 轮子 轴 早期的轴承 滚动轴承安装于轴和轮毂孔之间，用来保护轴和轮毂孔，失效后可以更 换，以延长轴和轮子的使用寿命

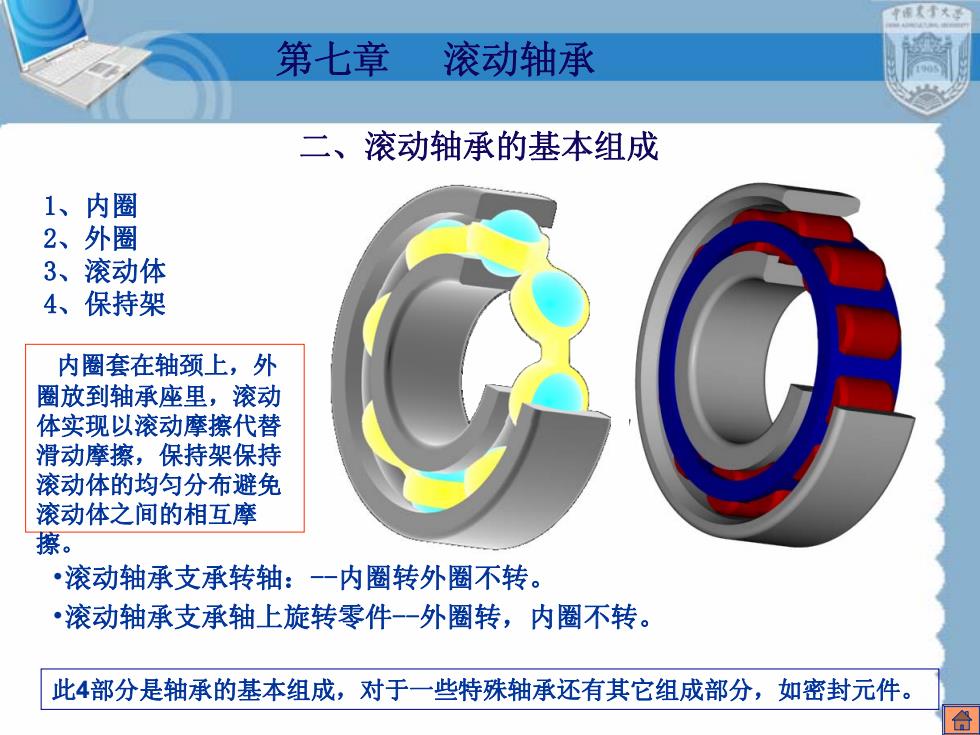

中海大子大学第七章滚动轴承二、滚动轴承的基本组成1、内圈2、外圈3、滚动体4、保持架内圈套在轴颈上，外圈放到轴承座里，滚动体实现以滚动摩擦代替滑动摩擦，保持架保持滚动体的均匀分布避免滚动体之间的相互摩擦。·滚动轴承支承转轴：一一内圈转外圈不转·滚动轴承支承轴上旋转零件一一外圈转，内圈不转此4部分是轴承的基本组成，对于一些特殊轴承还有其它组成部分，如密封元件。合
第七章 滚动轴承 二、滚动轴承的基本组成 1、内圈 2、外圈 3、滚动体 4、保持架 •滚动轴承支承转轴：-内圈转外圈不转。 •滚动轴承支承轴上旋转零件-外圈转，内圈不转。 内圈套在轴颈上，外 圈放到轴承座里，滚动 体实现以滚动摩擦代替 滑动摩擦，保持架保持 滚动体的均匀分布避免 滚动体之间的相互摩 擦。 此 4部分是轴承的基本组成，对于一些特殊轴承还有其它组成部分，如密封元件

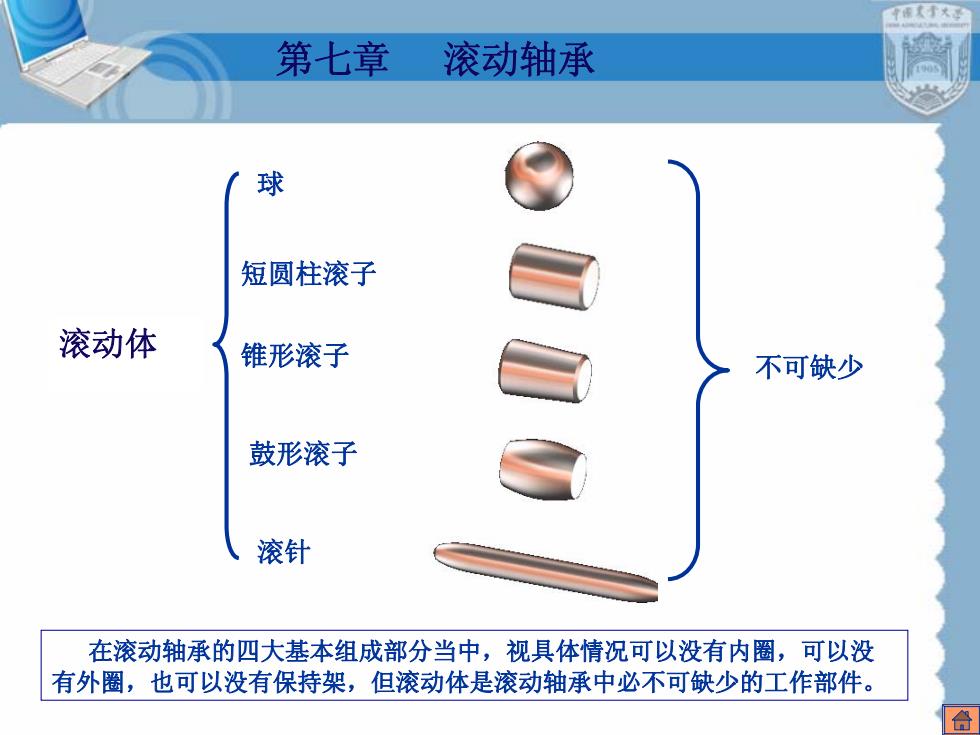

中大了大学第七章滚动轴承球短圆柱滚子滚动体锥形滚子不可缺少鼓形滚子滚针在滚动轴承的四大基本组成部分当中，视具体情况可以没有内圈，可以没有外圈，也可以没有保持架，但滚动体是滚动轴承中必不可缺少的工作部件。合
第七章 滚动轴承 滚动体 球 不可缺少 短圆柱滚子 锥形滚子 滚针 鼓形滚子 在滚动轴承的四大基本组成部分当中，视具体情况可以没有内圈，可以没 有外圈，也可以没有保持架，但滚动体是滚动轴承中必不可缺少的工作部件

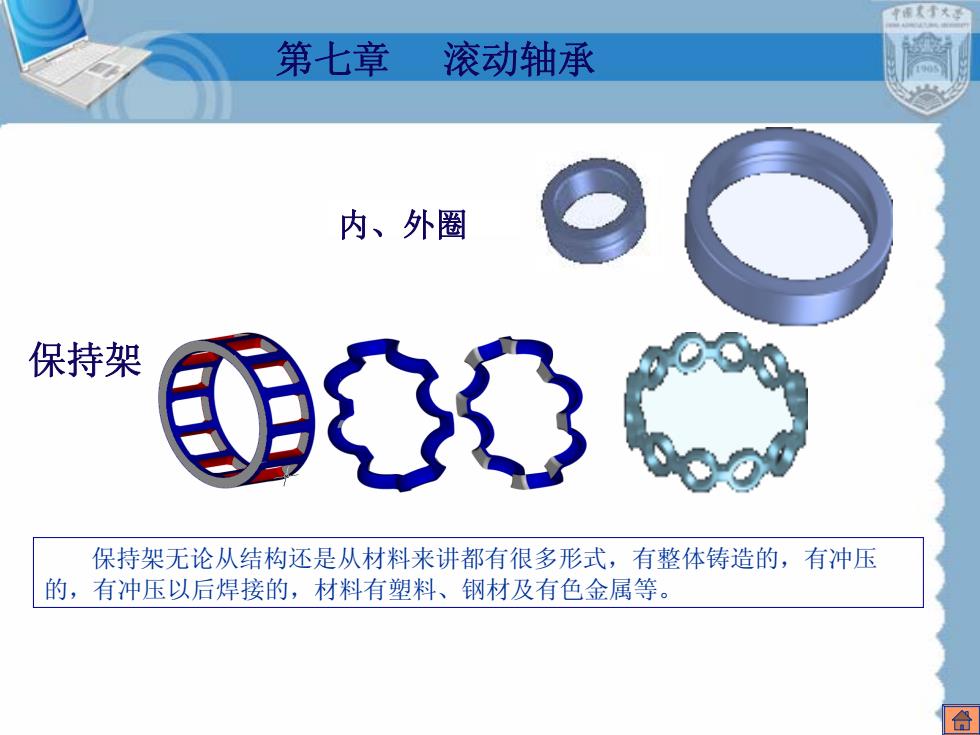

T第七章滚动轴承内、外圈保持架保持架无论从结构还是从材料来讲都有很多形式，有整体铸造的，有冲压的，有冲压以后焊接的，材料有塑料、钢材及有色金属等
第七章 滚动轴承 内、外圈 保持架无论从结构还是从材料来讲都有很多形式，有整体铸造的，有冲压 的，有冲压以后焊接的，材料有塑料、钢材及有色金属等。 保持架
