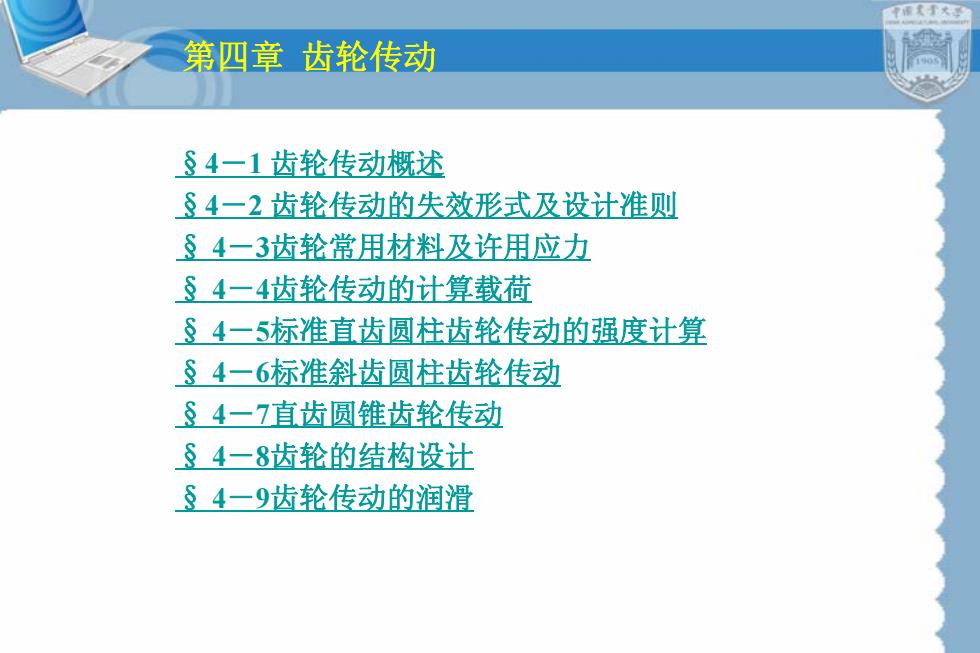

第四章 齿轮传动 § 4 －1 齿轮传动概述 § 4 －2 齿轮传动的失效形式及设计准则 § 4 － 3齿轮常用材料及许用应力 § 4 － 4齿轮传动的计算载荷 § 4 － 5标准直齿圆柱齿轮传动的强度计算 § 4 － 6标准斜齿圆柱齿轮传动 § 4 － 7直齿圆锥齿轮传动 § 4 － 8齿轮的结构设计 § 4 － 9齿轮传动的润滑

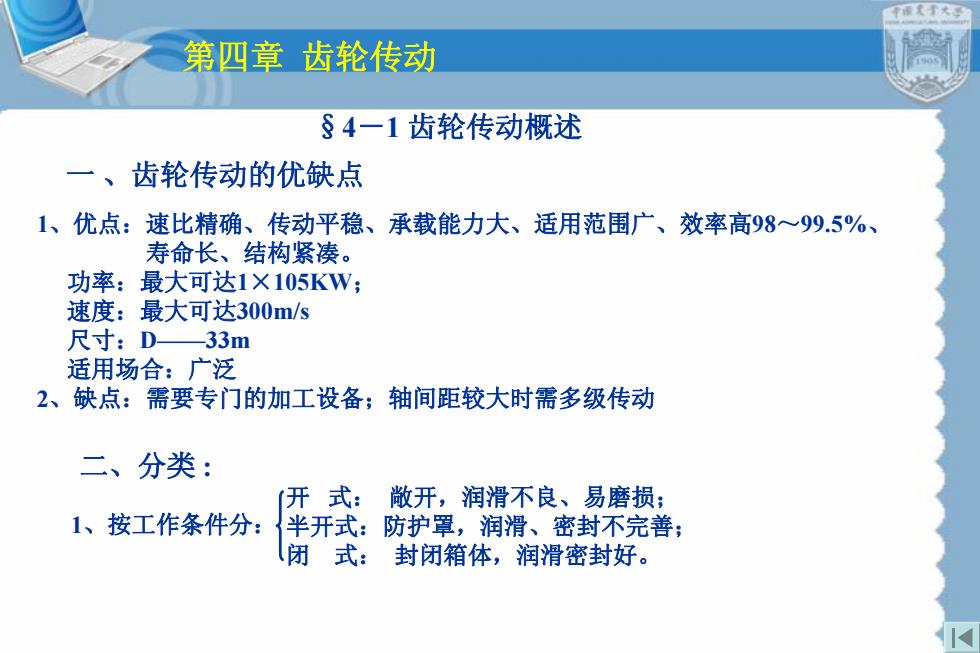

中国发大学第四章齿轮传动84-1齿轮传动概述一、齿轮传动的优缺点1、优点：速比精确、传动平稳、承载能力大、适用范围广、效率高9899.5%、寿命长、结构紧凑。功率：最大可达1X105KW；速度：最大可达300m/s尺寸：D——33m适用场合：广泛2、缺点：需要专门的加工设备：轴间距较大时需多级传动二、分类：（开式：开，润滑不良、易磨损；1、按工作条件分：3半开式：防护罩，润滑、密封不完善；闭式：封闭箱体，润滑密封好。K
第四章 齿轮传动 1、优点：速比精确、传动平稳、承载能力大、适用范围广、效率高98～99.5%、 寿命长、结构紧凑。 功率：最大可达1×105KW； 速度：最大可达300m/s 尺寸：D——33m 适用场合：广泛 2、缺点：需要专门的加工设备；轴间距较大时需多级传动 §4－1 齿轮传动概述 一 、齿轮传动的优缺点 1、按工作条件分： 开 式： 敞开，润滑不良、易磨损； 半开式：防护罩，润滑、密封不完善； 闭 式： 封闭箱体，润滑密封好。 二、分类 :

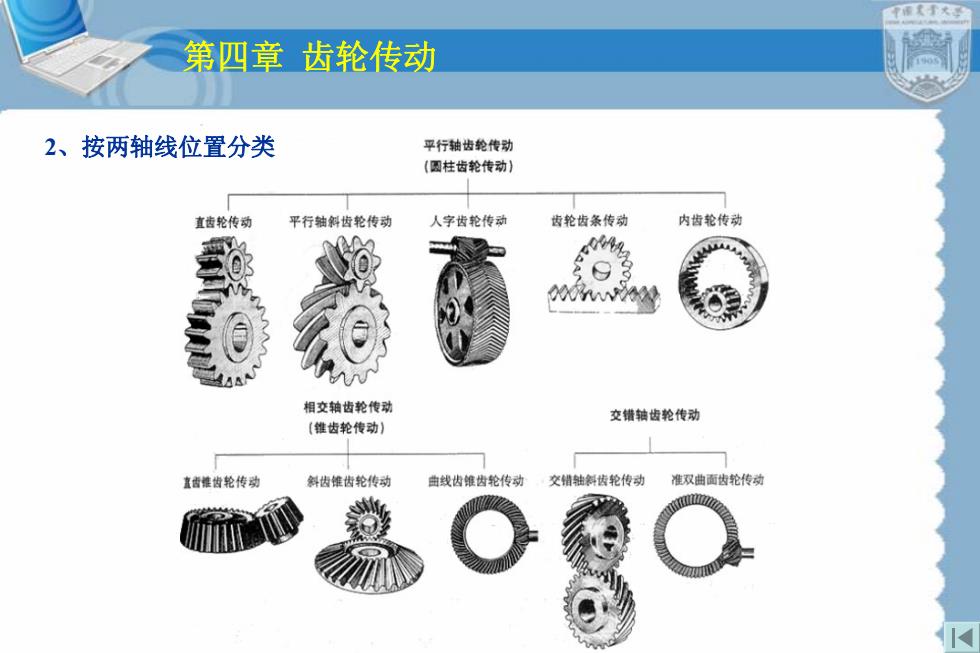

干海事大子第四章齿轮传动平行轴齿轮传动2、按两轴线位置分类（圆柱齿轮传动）内齿轮传动人字齿轮传动专轮齿条传动直专轮传动平行轴斜齿轮传动相交轴齿轮传动交错轴齿轮传动（维齿轮传动）交错轴斜齿轮传动准双曲面齿轮传动直吉维齿轮传动斜齿锥齿轮传动曲线齿维齿轮传动O
第四章 齿轮传动 2、按两轴线位置分类

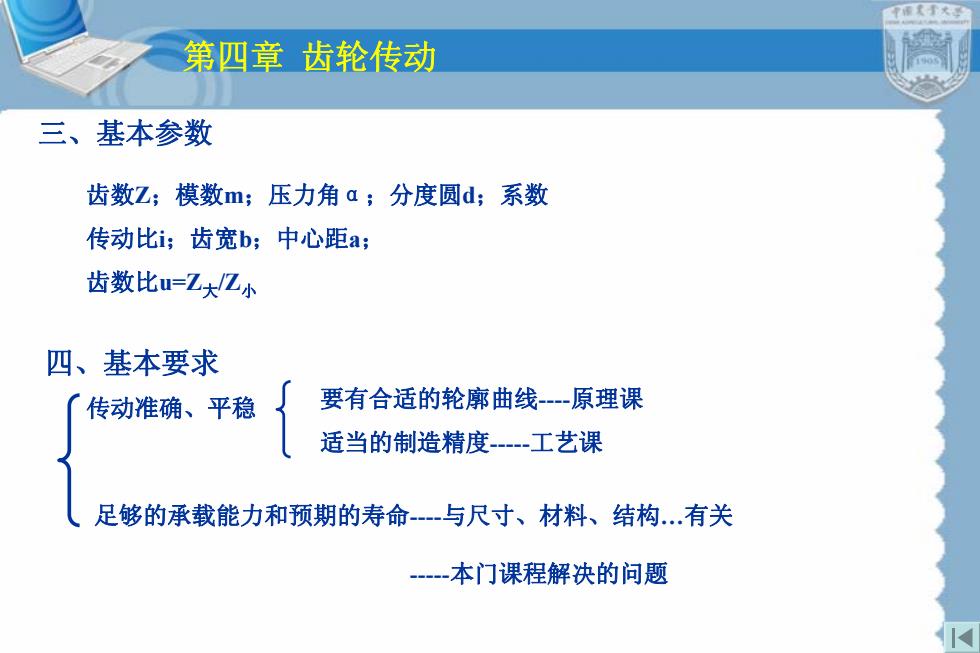

第四章齿轮传动三、基本参数齿数Z：模数m：压力角α：分度圆d；系数传动比i；齿宽b：中心距a；齿数比u=Z*/Z小四、基本要求要有合适的轮廓曲线-原理课传动准确、平稳适当的制造精度工艺课足够的承载能力和预期的寿命---与尺寸、材料、结构..有关本门课程解决的问题
第四章 齿轮传动 传动准确、平稳 足够的承载能力和预期的寿命-与尺寸、材料、结构.有关 -本门课程解决的问题 要有合适的轮廓曲线-原理课 适当的制造精度-工艺课 四、基本要求 齿数Z；模数m；压力角α；分度圆d；系数 传动比i；齿宽b；中心距a； 齿数比u=Z大/Z小 三、基本参数

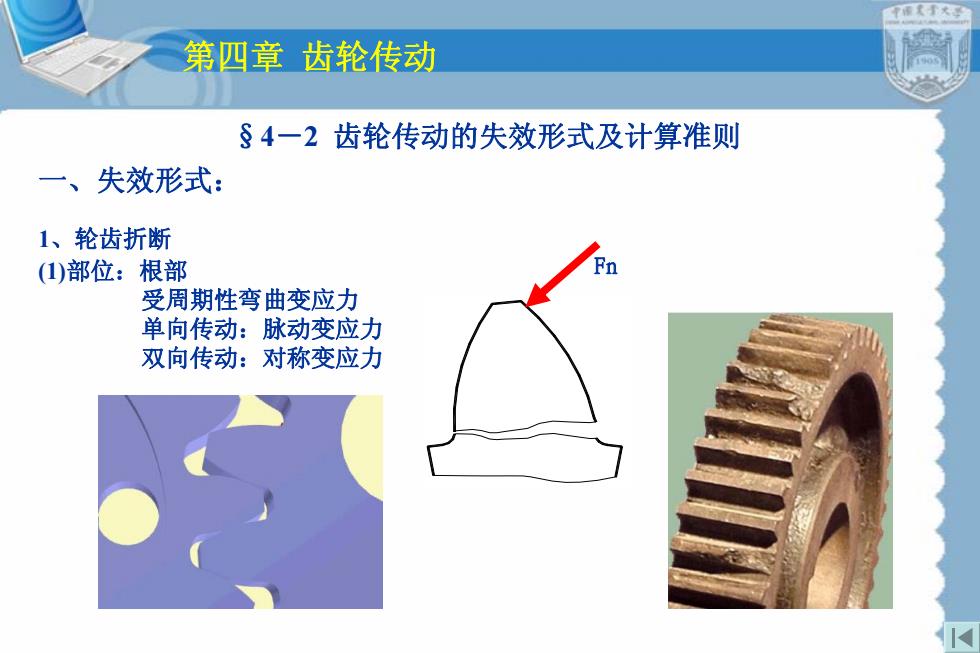

第四章齿轮传动84一2齿轮传动的失效形式及计算准则、失效形式：1、轮齿折断EI(1)部位：根部受周期性弯曲变应力单向传动：脉动变应力双向传动：对称变应力
第四章 齿轮传动 一、失效形式： 1、轮齿折断 (1)部位：根部 受周期性弯曲变应力 单向传动：脉动变应力 双向传动：对称变应力 §4－2 齿轮传动的失效形式及计算准则 Fn
