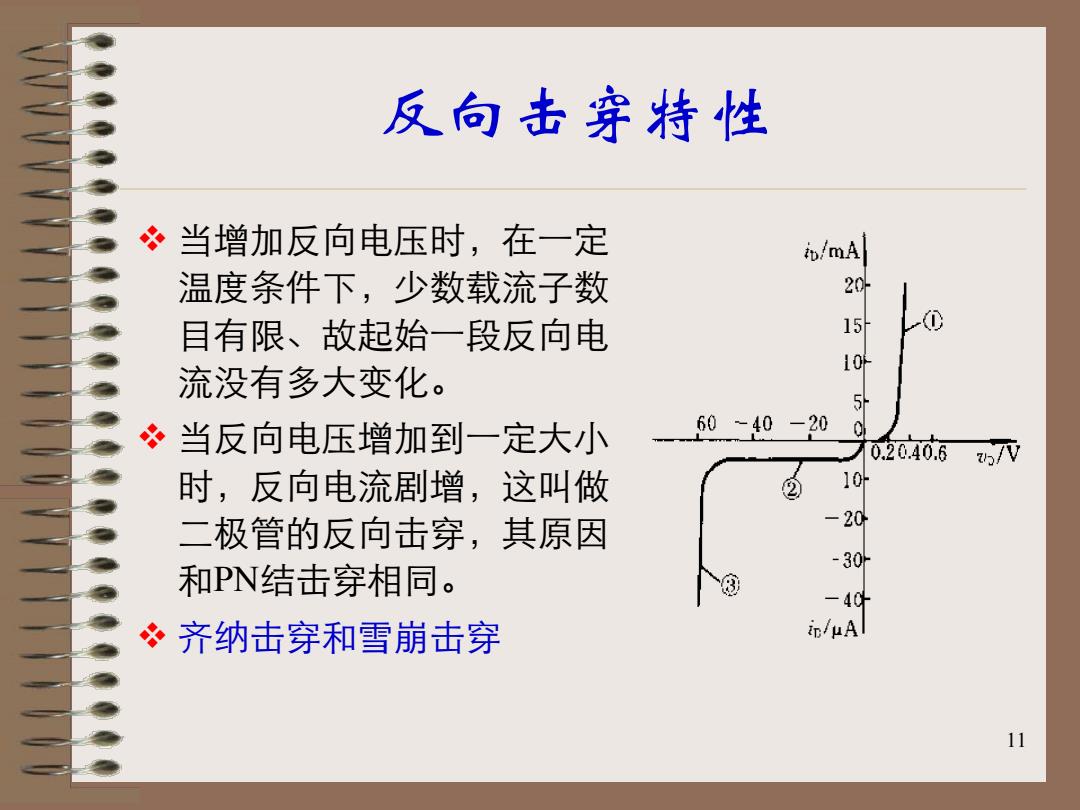

反向击穿特性 当增加反向电压时，在一定 温度条件下，少数载流子数 目有限、故起始一段反向电 245 10叶 流没有多大变化。 5 冬当反向电压增加到一定大小 60-40-20 0.20.40.6 时，反向电流剧增，这叫做 ② 10 二极管的反向击穿，其原因 -20 -30 和PN结击穿相同。 ③ -40叶 冬齐纳击穿和雪崩击穿 μA 11
11 反向击穿特性 v 当增加反向电压时，在一定 温度条件下，少数载流子数 目有限、故起始一段反向电 流没有多大变化。 v 当反向电压增加到一定大小 时，反向电流剧增，这叫做 二极管的反向击穿，其原因 和PN结击穿相同。 v 齐纳击穿和雪崩击穿

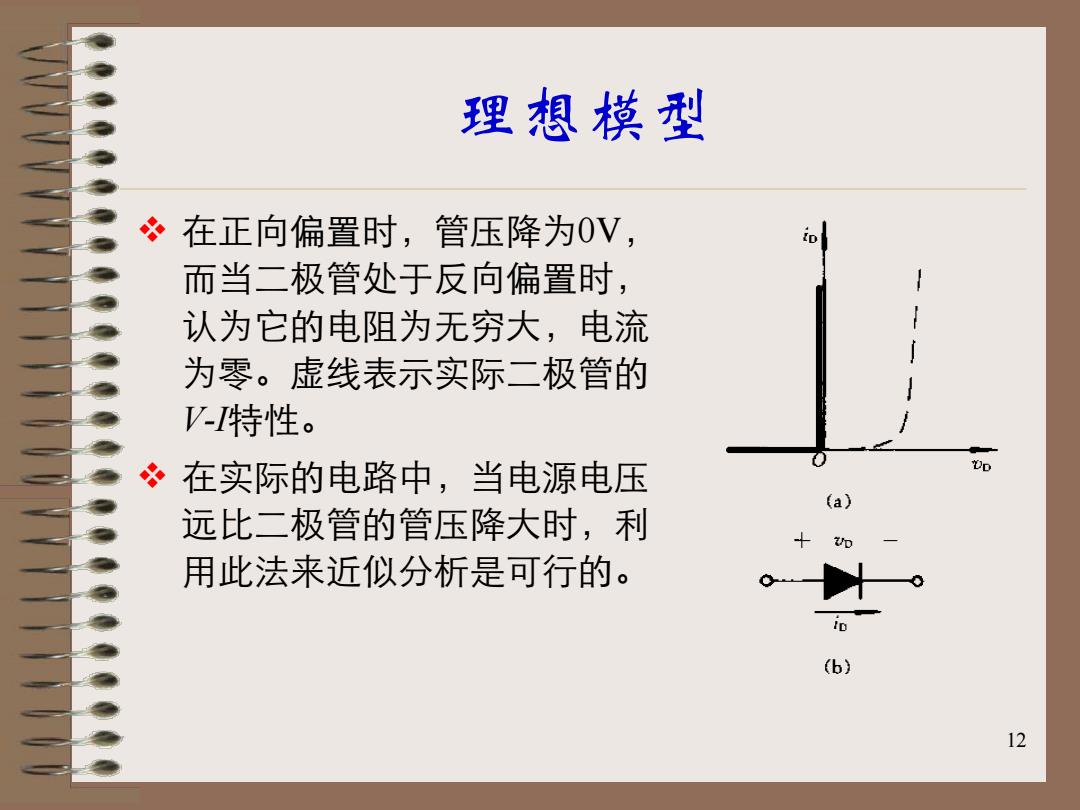

理想模型 冬在正向偏置时，管压降为0V, 而当二极管处于反向偏置时， 认为它的电阻为无穷大，电流 为零。虚线表示实际二极管的 1 V-特性。 在实际的电路中，当电源电压 a 远比二极管的管压降大时，利 用此法来近似分析是可行的。 L 12
12 理想模型 v 在正向偏置时，管压降为0V， 而当二极管处于反向偏置时， 认为它的电阻为无穷大，电流 为零。虚线表示实际二极管的 VI特性。 v 在实际的电路中，当电源电压 远比二极管的管压降大时，利 用此法来近似分析是可行的

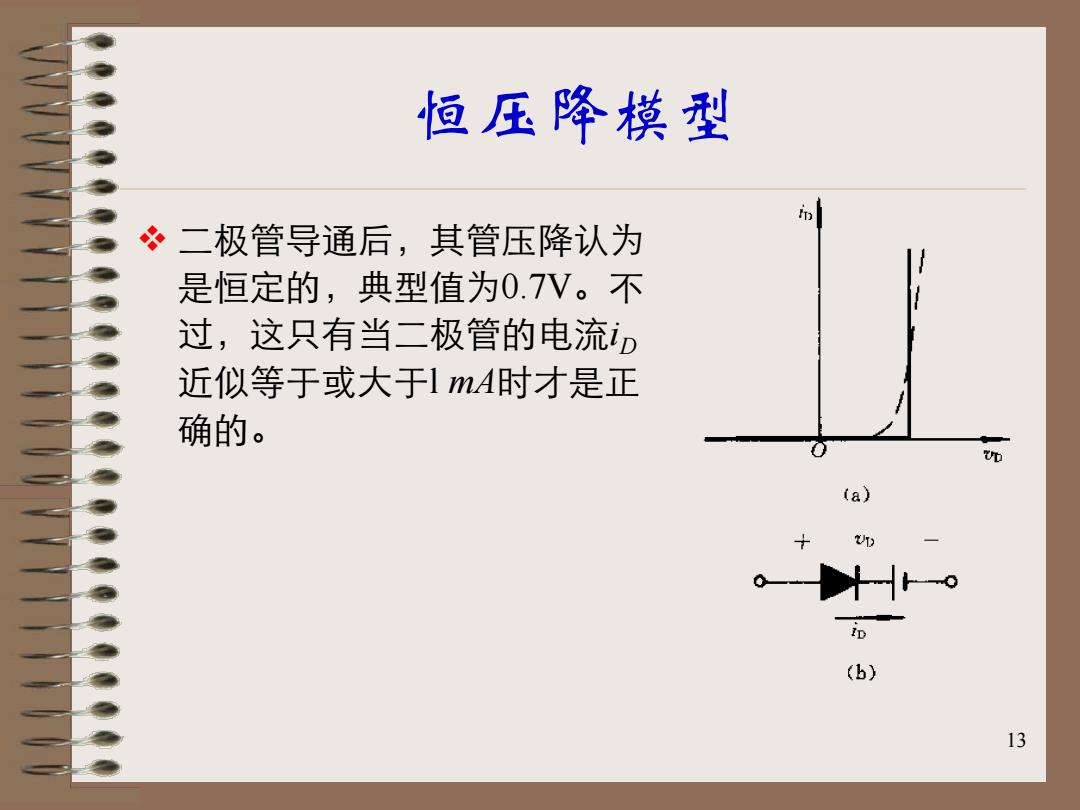

恒压降模型 冬二极管导通后，其管压降认为 是恒定的，典型值为0.7V。不 过，这只有当二极管的电流p 近似等于或大于lmA时才是正 确的。 (b) 13
13 恒压降模型 v 二极管导通后，其管压降认为 是恒定的，典型值为0.7V。不 过，这只有当二极管的电流i D 近似等于或大于l mA时才是正 确的
小信号模型 io 必如果二极管在它的V-特性的某 一小范围内工作，可把V-特性 看成一条直线，其斜率的倒数就 是所要求的小信号模型的微变电 阻ra Ub (a) ra=△yp/Aip=l/ga g4= .e- (b) V 14
14 小信号模型 v 如果二极管在它的VI特性的某 一小范围内工作，可把VI特性 看成一条直线，其斜率的倒数就 是所要求的小信号模型的微变电 阻r d。 [ ( ) ] T D T v V D T S v V S D D D d d D D d V I V i e V I I e dv d dv di g r v i g D T D T = ª = = = - = D D = 1 1

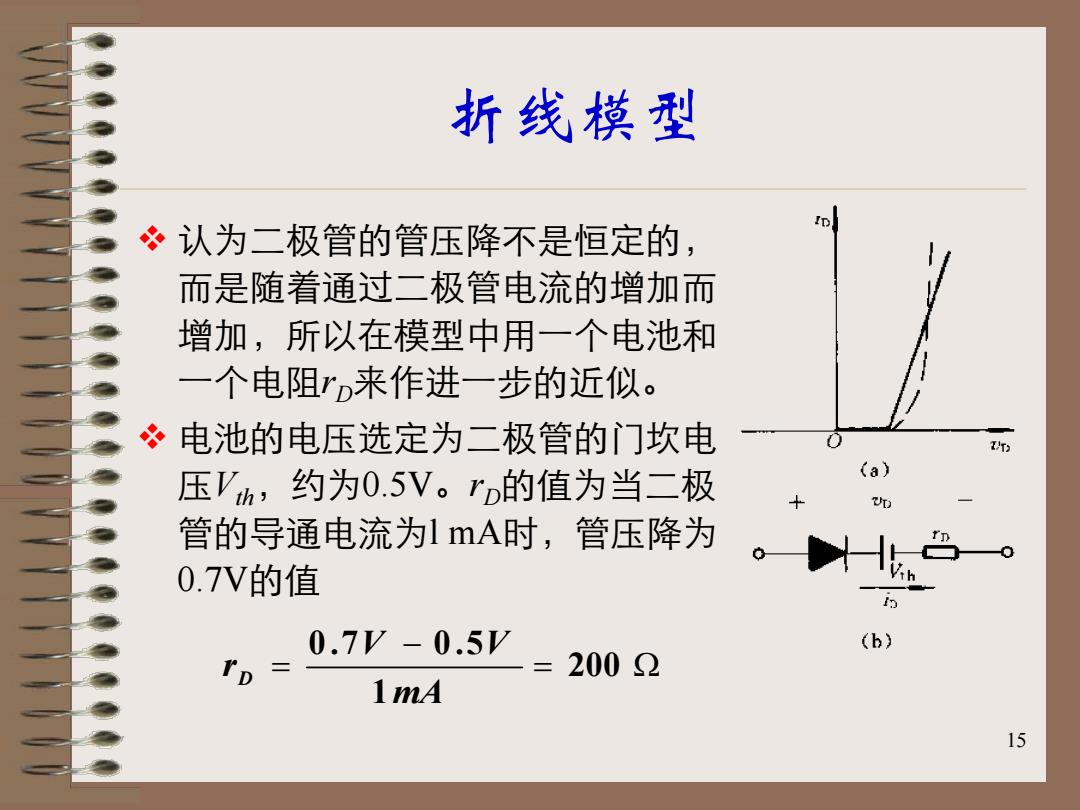

折线模型 认为二极管的管压降不是恒定的， 而是随着通过二极管电流的增加而 增加，所以在模型中用一个电池和 一个电阻rp来作进一步的近似。 电池的电压选定为二极管的门坎电 压'h,约为0.5V。rp的值为当二极 (a) 管的导通电流为lmA时，管压降为 0.7V的值 0.7V-0.5V (b) 2002 1mA 15
15 折线模型 v 认为二极管的管压降不是恒定的， 而是随着通过二极管电流的增加而 增加，所以在模型中用一个电池和 一个电阻r D来作进一步的近似。 v 电池的电压选定为二极管的门坎电 压V th，约为0.5V。r D的值为当二极 管的导通电流为l mA时，管压降为 0.7V的值 = W - = 200 1 0 . 7 0 . 5 mA V V rD
