电路分析基础 总复习 2018年12月29日
电路分析基础 总复习 2018年12月29日 1
第一部分 电阻电路分析 3
第一部分 电阻电路分析 3
第一章 集总电路中电压、电流的约束关系 基本理想元件有三种：只表示消耗能量的电阻元件， 只表示贮存电场能量的电容元件和只表示贮存磁场 能量的电感元件。 ÷电源元件：有电压源和电流源，和受控源元件。 必 理想元件称为“集总参数元件”。由理想元件即集 总元件组成的电路图称为电路模型。 ÷用集总元件表征电路，要求器件和电路的尺寸远小 于正常工作频率所对应的波长，否则要用分布参数 来表征。 4
第一章 集总电路中电压、电流的约束关系 ❖ 基本理想元件有三种：只表示消耗能量的电阻元件， 只表示贮存电场能量的电容元件和只表示贮存磁场 能量的电感元件。 ❖ 电源元件：有电压源和电流源，和受控源元件。 ❖ 理想元件称为“集总参数元件”。由理想元件即集 总元件组成的电路图称为电路模型。 ❖ 用集总元件表征电路，要求器件和电路的尺寸远小 于正常工作频率所对应的波长，否则要用分布参数 来表征。 4
电流、电压、功率及参考方向 支路电流：单位时间通过支路的电荷量叫做支路电流， 其大小为：dgldt,规定电流方向为正电荷运动的方 向。 冬 电流参考方向：预先假定的正方向，用箭头表示， 参考方向可以任意假设，在分析电路时，按假定的参 考方向计算，如果算出的电流为正，说明真实方向与 参考方向相同，电流为负，说明实际方向与参考方向 相反。 b tG i(0 (a) (b 5
电流、电压、功率及参考方向 ❖ 支路电流：单位时间通过支路的电荷量叫做支路电流， 其大小为：i=dq/dt，规定电流方向为正电荷运动的方 向。 ❖ 电流参考方向：预先假定的正方向，用箭头表示， 参考方向可以任意假设，在分析电路时，按假定的参 考方向计算，如果算出的电流为正，说明真实方向与 参考方向相同，电流为负，说明实际方向与参考方向 相反。 5

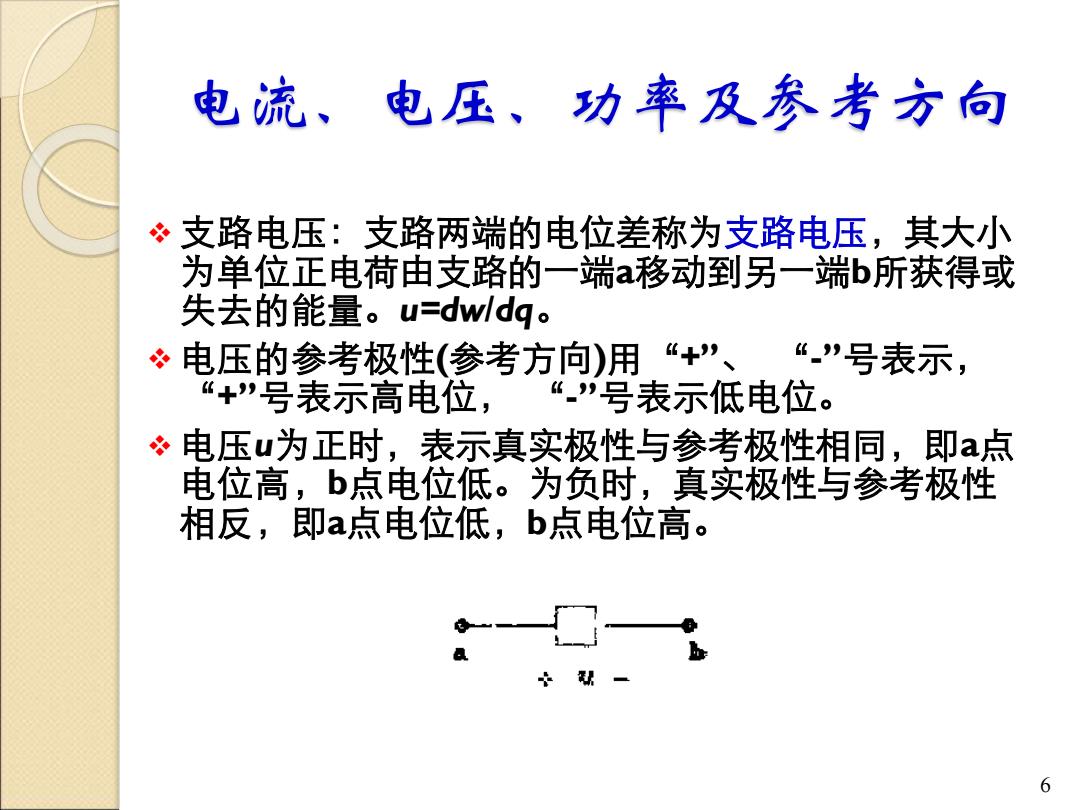

电流、电压、功率及参考方向 支路电压：支路两端的电位差称为支路电压，其大小 为单位正电荷由支路的一端a移动到另一端b所获得或 失去的能量。u=dwldq。 冬电压的参考极性（参考方向）用 “+”、 “”号表示， “+”号表示高电位，“”号表示低电位。 ÷电压u为正时，表示真实极性与参考极性相同，即点 电位高，b点电位低。为负时，真实极性与参考极性 相反，即a点电位低，b点电位高。 6
电流、电压、功率及参考方向 ❖ 支路电压：支路两端的电位差称为支路电压，其大小 为单位正电荷由支路的一端a移动到另一端b所获得或 失去的能量。u=dw/dq。 ❖ 电压的参考极性(参考方向)用“+”、 “-”号表示， “+”号表示高电位， “-”号表示低电位。 ❖ 电压u为正时，表示真实极性与参考极性相同，即a点 电位高，b点电位低。为负时，真实极性与参考极性 相反，即a点电位低，b点电位高。 6
