第五章 电容元件与电感元件 2
第五章 电容元件与电感元件 2

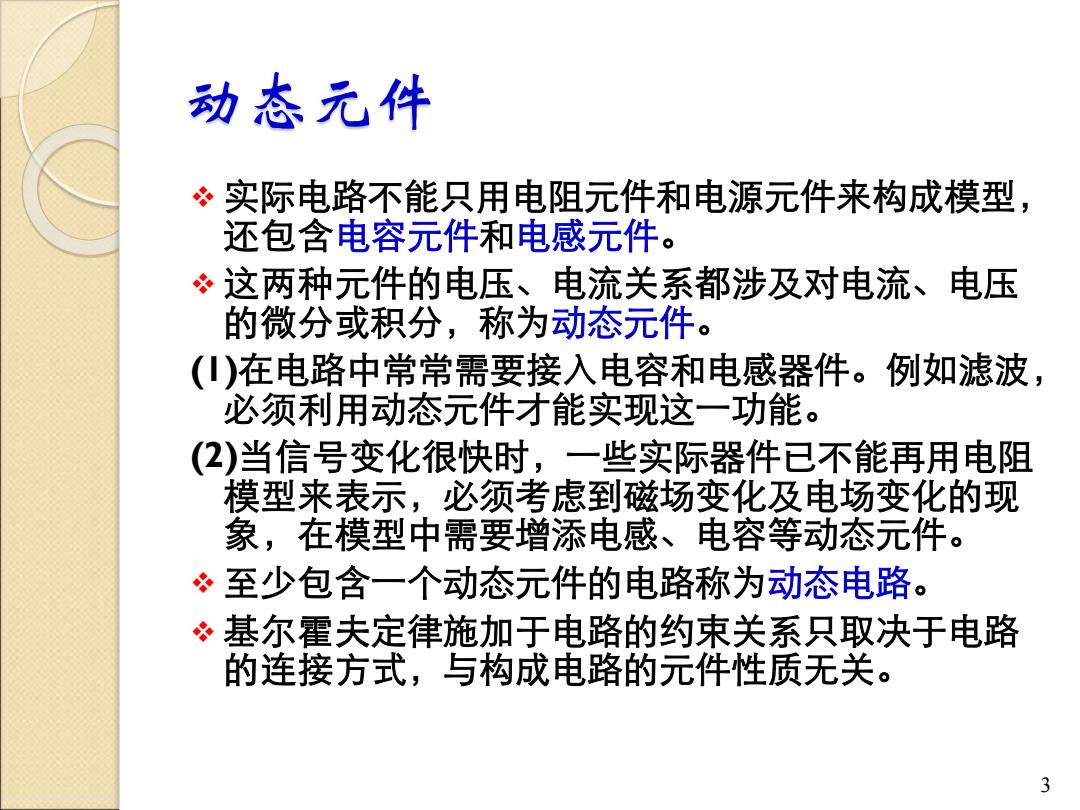

动态元件 实际电路不能只用电阻元件和电源元件来构成模型， 还包含电容元件和电感元件。 g 这两种元件的电压、电流关系都涉及对电流、电压 的微分或积分，称为动态元件。 ()在电路中常常需要接入电容和电感器件。例如滤波， 必须利用动态元件才能实现这一功能。 (2)当信号变化很快时，一些实际器件已不能再用电阻 模型来表示，必须考虑到磁场变化及电场变化的现 象，在模型中需要增添电感、电容等动态元件。 ”至少包含一个动态元件的电路称为动态电路。 基尔霍夫定律施加于电路的约束关系只取决于电路 的连接方式，与构成电路的元件性质无关。 3
动态元件 ❖ 实际电路不能只用电阻元件和电源元件来构成模型， 还包含电容元件和电感元件。 ❖ 这两种元件的电压、电流关系都涉及对电流、电压 的微分或积分，称为动态元件。 (1)在电路中常常需要接入电容和电感器件。例如滤波， 必须利用动态元件才能实现这一功能。 (2)当信号变化很快时，一些实际器件已不能再用电阻 模型来表示，必须考虑到磁场变化及电场变化的现 象，在模型中需要增添电感、电容等动态元件。 ❖ 至少包含一个动态元件的电路称为动态电路。 ❖ 基尔霍夫定律施加于电路的约束关系只取决于电路 的连接方式，与构成电路的元件性质无关。 3
§5-1电容元件 电容元件是一种反映电路及其附近存在电场而可以 储存电能的理想电路元件。 电容效应是广泛存在的，任何两块金属导体，中间 用绝缘材料隔开，就形成一个电容器。工程实际中 使用的电容器虽然种类繁多、外形各不相同，但它 们的基本结构是一致的，都是用具有一定间隙、中 间充满介质（如云母、涤纶薄膜、陶瓷等）的金属 极板（或箔、膜）、再从极板上引出电极构成。这 样设计、制造出来的电容器，体积小、电容效应大， 因为电场局限在两个极板之间，不宜受其它因素影 响，因此具有固定的量值。如果忽略这些器件的介 质损耗和漏电流，电容器可以用电容元件作为它们 的电路模型。 4
§5-1 电容元件 电容元件是一种反映电路及其附近存在电场而可以 储存电能的理想电路元件 。 电容效应是广泛存在的，任何两块金属导体，中间 用绝缘材料隔开，就形成一个电容器。工程实际中 使用的电容器虽然种类繁多、外形各不相同，但它 们的基本结构是一致的，都是用具有一定间隙、中 间充满介质（如云母、涤纶薄膜、陶瓷等）的金属 极板（或箔、膜）、再从极板上引出电极构成。这 样设计、制造出来的电容器，体积小、电容效应大， 因为电场局限在两个极板之间，不宜受其它因素影 响，因此具有固定的量值。如果忽略这些器件的介 质损耗和漏电流，电容器可以用电容元件作为它们 的电路模型。 4
应用 ● 电容器在电路中的使用量仅次于电阻器，但是电容 在电路中的损坏几率比电阻大。当电容器在电路运 行过程中出现被击穿或开路故障时，同样会使有关 电路失去原来的正常工作状态，甚至会造成整个电 路瘫痪。然而电容与电阻稍有不同的是常出现一种 漏电软故障。当电容开始产生轻度漏电现象时，该 电容在电路中的作用并不会有明显的改变。随着运 行时间的增长，漏电日益加重，最终电容完全丧失 其作用而导致电路故障。对电路中的这种软故障 维修难度较大。 5
应用 电容器在电路中的使用量仅次于电阻器，但是电容 在电路中的损坏几率比电阻大。当电容器在电路运 行过程中出现被击穿或开路故障时，同样会使有关 电路失去原来的正常工作状态，甚至会造成整个电 路瘫痪。然而电容与电阻稍有不同的是常出现一种 漏电软故障。当电容开始产生轻度漏电现象时，该 电容在电路中的作用并不会有明显的改变。随着运 行时间的增长，漏电日益加重，最终电容完全丧失 其作用而导致电路故障。对电路中的这种软故障， 维修难度较大。 5

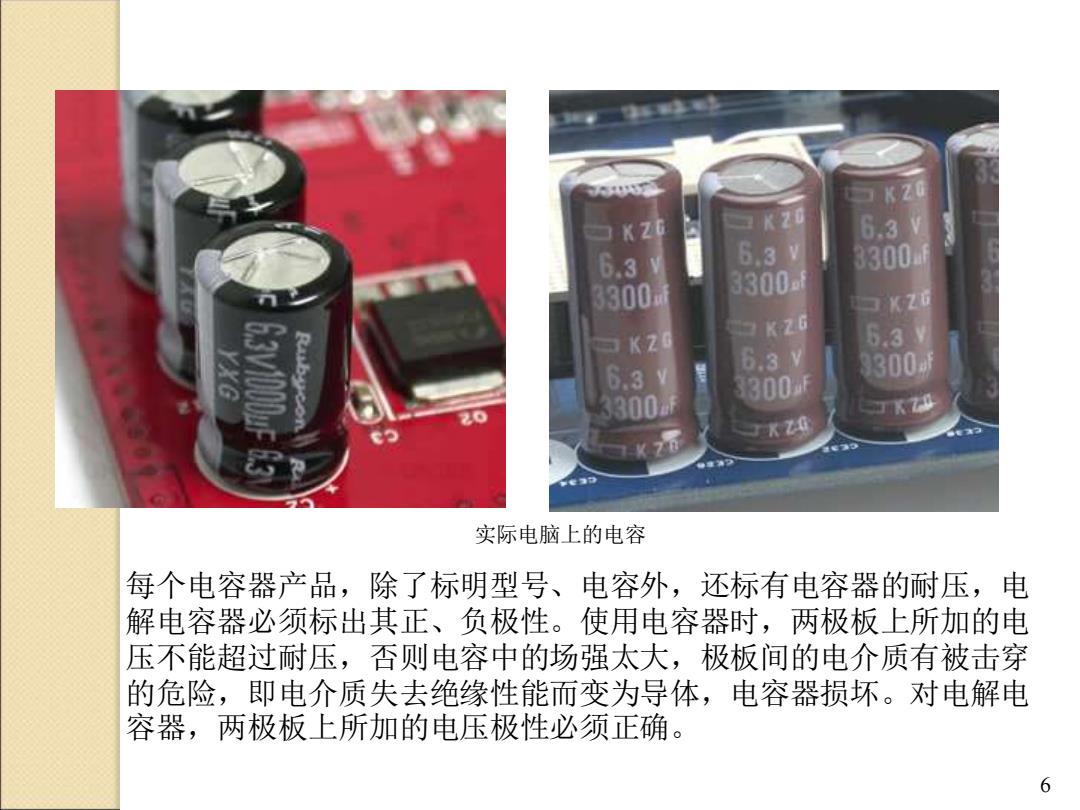

6.3 6.3 6.3 3300 3300 3300. ▣KZG KZG K20 6.3￥ 6.3V 6.3 300 300F 300f 可X70 KZG 实际电脑上的电容 每个电容器产品，除了标明型号、电容外，还标有电容器的耐压，电 解电容器必须标出其正、负极性。使用电容器时，两极板上所加的电 压不能超过耐压，否则电容中的场强太大，极板间的电介质有被击穿 的危险，即电介质失去绝缘性能而变为导体，电容器损坏。对电解电 容器，两极板上所加的电压极性必须正确。 6
6 实际电脑上的电容 每个电容器产品，除了标明型号、电容外，还标有电容器的耐压，电 解电容器必须标出其正、负极性。使用电容器时，两极板上所加的电 压不能超过耐压，否则电容中的场强太大，极板间的电介质有被击穿 的危险，即电介质失去绝缘性能而变为导体，电容器损坏。对电解电 容器，两极板上所加的电压极性必须正确
