第二章 运算放大器 2010年6月4日 ●●●●●
1 第二章 运算放大器 2010年6月4日
引言 必 集成运放的基本应用电路主要有信号的运算、处理和产生电路 等。 模拟信号运算电路包括加法、减法、微分、积分、对数、反对 数运算电路以及乘法和除法运算电路等。 集成运算放大器两个输入端之间的电压通常接近于零，vvp V0,但不是短路，故称为虚短。 集成运放两输入端几乎不取用电流，即0，但不是断开，故称 虚断。 2
2 引言 v 集成运放的基本应用电路主要有信号的运算、处理和产生电路 等。 v 模拟信号运算电路包括加法、减法、微分、积分、对数、反对 数运算电路以及乘法和除法运算电路等。 v 集成运算放大器两个输入端之间的电压通常接近于零，v I=v P v Nª0，但不是短路，故称为虚短。 v 集成运放两输入端几乎不取用电流，即i I=0，但不是断开，故称 虚断
§2-1基本运算电路 基本数学运算有：加、减、积分和微分等四种运算，由集成运 放外加反馈网络所构成的运算电路来实现。在分析这些电路 时，需要注意输入方式，判别反馈类型，并利用虚短、虚断的 概念，得出近似的结果。 比例运算电路是最基本的运算电路，有同相输入和反相输入两 种，分别属于电压串联负反馈和电压并联负反馈电路，其比例 系数即为反馈放大电路的增益。 3
3 §2-1基本运算电路 v 基本数学运算有：加、减、积分和微分等四种运算，由集成运 放外加反馈网络所构成的运算电路来实现。在分析这些电路 时，需要注意输入方式，判别反馈类型，并利用虚短、虚断的 概念，得出近似的结果。 v 比例运算电路是最基本的运算电路，有同相输入和反相输入两 种，分别属于电压串联负反馈和电压并联负反馈电路，其比例 系数即为反馈放大电路的增益

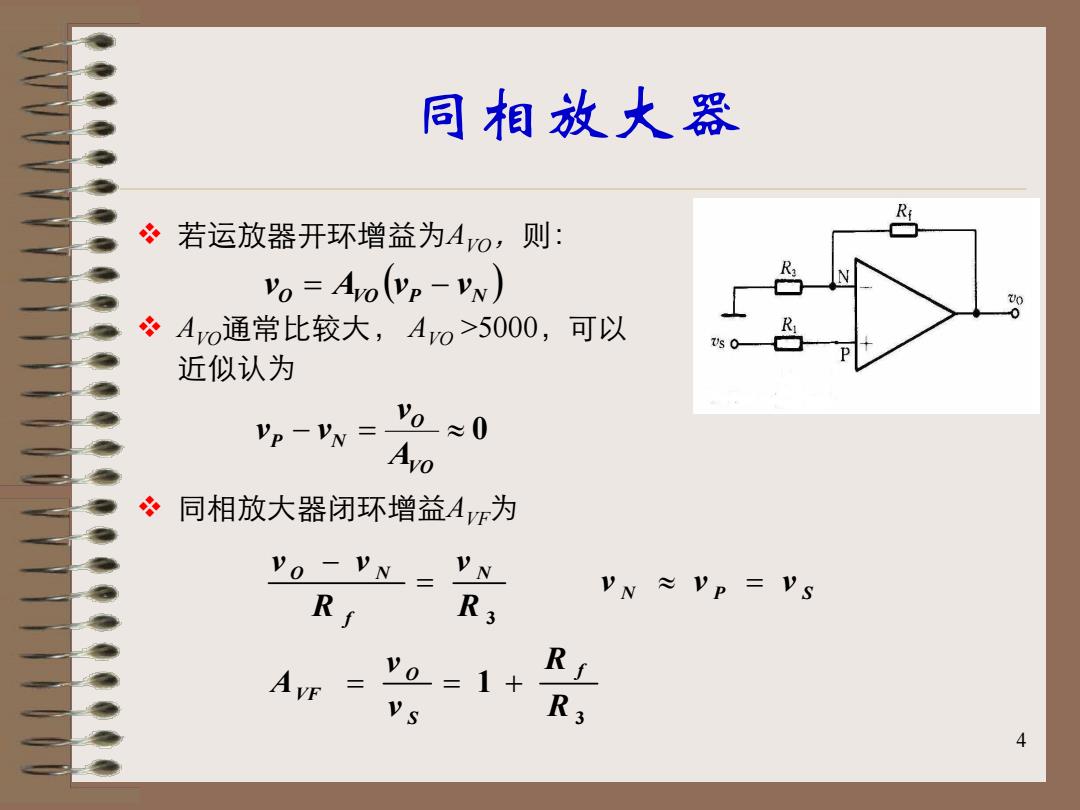

同相放大器 若运放器开环增益为Ao,则： vo Aro(vp-VN) A0通常比较大，A0>5000,可以 近似认为 0≈0 Vp-VN=Avo 同相放大器闭环增益A为 vo -UN= R3 0=1+ R 4
4 同相放大器 v 若运放器开环增益为A VO，则： v A VO通常比较大， A VO >5000，可以 近似认为 v 同相放大器闭环增益A VF为 ( ) O VO P N v = A v - v - = ª 0 VO O P N A v v v 3 3 1 R R v v A v v v R v R v v f S O VF N P S N f O N = = + = ª = -
反相放大器 若运算放大器开环增益为Ao,且Ao 很大，则 741 VN≈Vp=0 Vo -VN UN-VI R∫ R Yo= R AvF v R 5
5 反相放大器 v 若运算放大器开环增益为A VO ，且A VO 很大，则 1 1 0 R R v v A R v v R v v v v f I O VF N I f O N N P = = - - = - ª =
