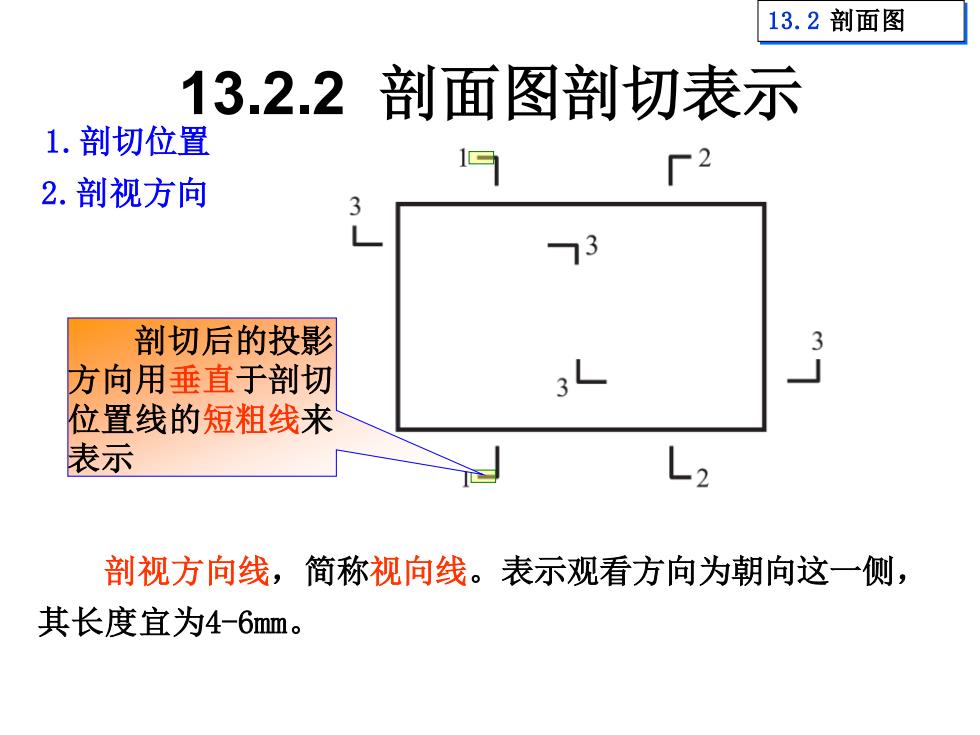

13.2剖面图 13.2.2 剖面图剖切表示 1.剖切位置 厂2 2.剖视方向 3 73 剖切后的投影 3 方向用垂直于剖切 3L 位置线的短粗线来 表示 L2 剖视方向线，简称视向线。表示观看方向为朝向这一侧， 其长度宜为4-6mm
1.剖切位置 13.2.2 剖面图剖切表示 13.2 剖面图 剖切后的投影 方向用垂直于剖切 位置线的短粗线来 表示 2.剖视方向 剖视方向线，简称视向线。表示观看方向为朝向这一侧， 其长度宜为4-6mm

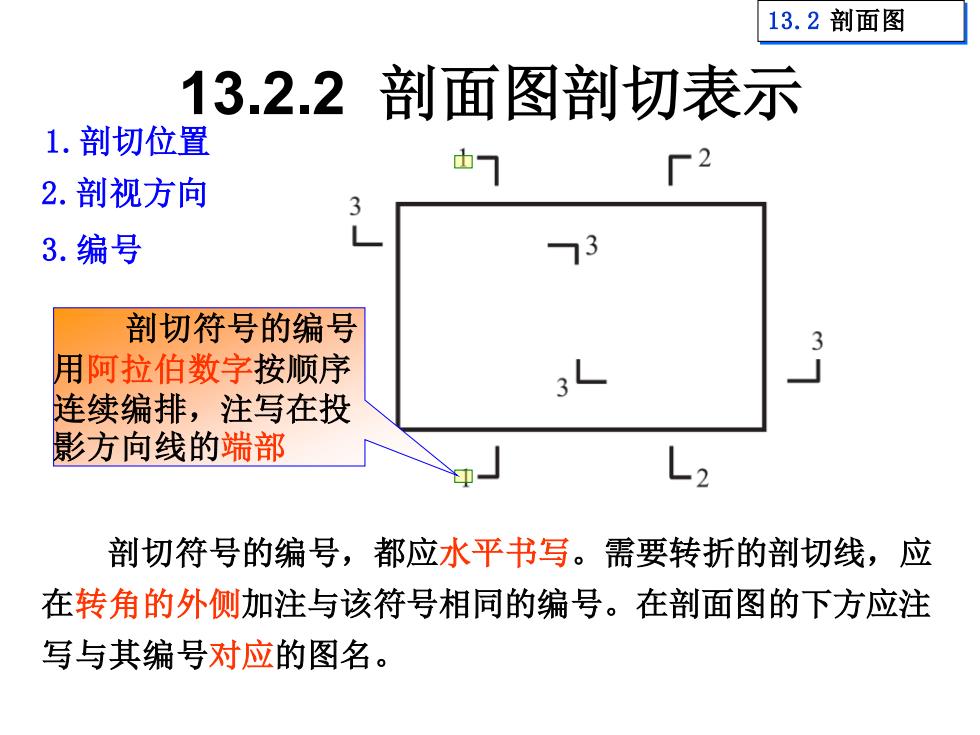

13.2剖面图 13.2.2 剖面图剖切表示 1.剖切位置 厂2 2.剖视方向 3.编号 73 剖切符号的编号 3 用阿拉伯数字按顺序 3L 连续编排，注写在投 影方向线的端部 L2 剖切符号的编号，都应水平书写。需要转折的剖切线，应 在转角的外侧加注与该符号相同的编号。在剖面图的下方应注 写与其编号对应的图名
1.剖切位置 13.2.2 剖面图剖切表示 13.2 剖面图 2.剖视方向 剖切符号的编号 用阿拉伯数字按顺序 连续编排，注写在投 影方向线的端部 3.编号 剖切符号的编号，都应水平书写。需要转折的剖切线，应 在转角的外侧加注与该符号相同的编号。在剖面图的下方应注 写与其编号对应的图名
13.2剖面图 13.2.2 剖面图剖切表示 1.剖切位置 厂2 2.剖视方向 3.编号 73 4.材料图例 3 3L 按国家标规定，画剖面图时在截断面部分应画上形体的材 料图例。当不注明材料种类时，则可用等间距、同方向的45° 细线（称为图例线）来表示
1.剖切位置 13.2.2 剖面图剖切表示 13.2 剖面图 2.剖视方向 3.编号 4.材料图例 按国家标规定，画剖面图时在截断面部分应画上形体的材 料图例。当不注明材料种类时，则可用等间距、同方向的45° 细线（称为图例线）来表示

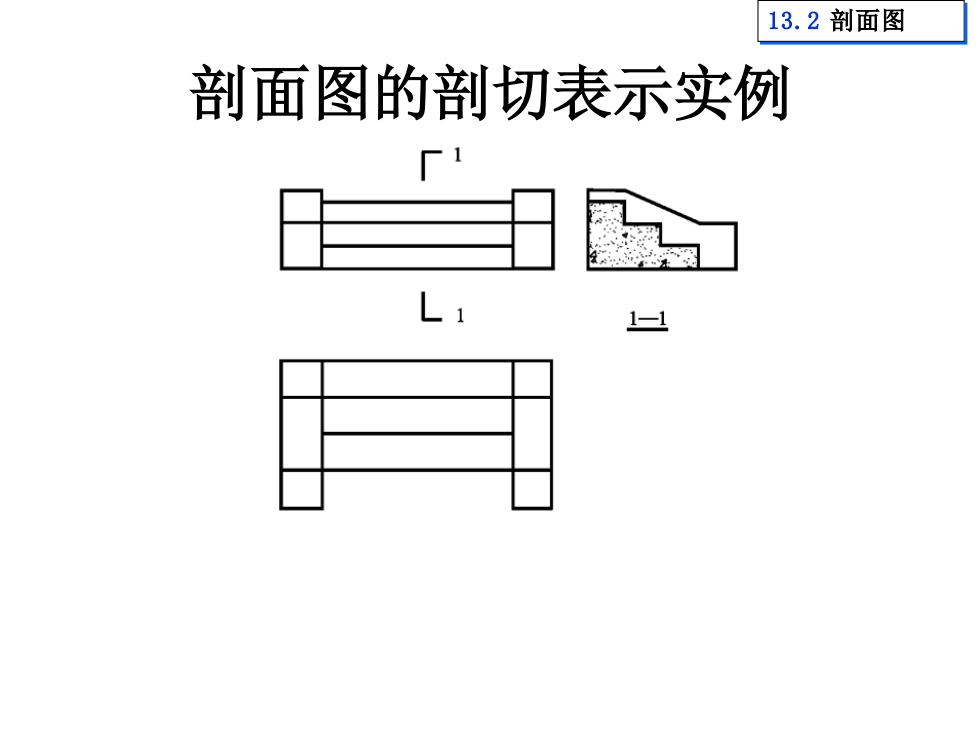

13.2剖面图 剖面图的剖切表示实例 1-1
剖面图的剖切表示实例 13.2 剖面图

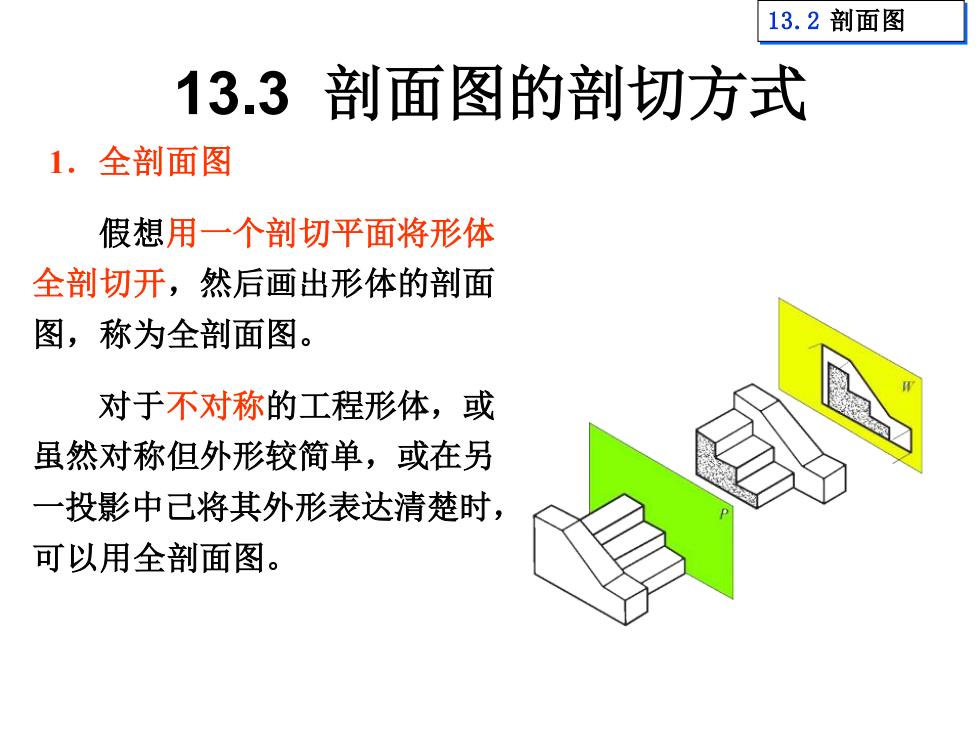

13.2剖面图 13.3剖面图的剖切方式 1.全剖面图 假想用一个剖切平面将形体 全剖切开，然后画出形体的剖面 图，称为全剖面图。 对于不对称的工程形体，或 虽然对称但外形较简单，或在另 一投影中己将其外形表达清楚时， 可以用全剖面图
13.2 剖面图 13.3 剖面图的剖切方式 1．全剖面图 假想用一个剖切平面将形体 全剖切开，然后画出形体的剖面 图，称为全剖面图。 对于不对称的工程形体，或 虽然对称但外形较简单，或在另 一投影中己将其外形表达清楚时， 可以用全剖面图
