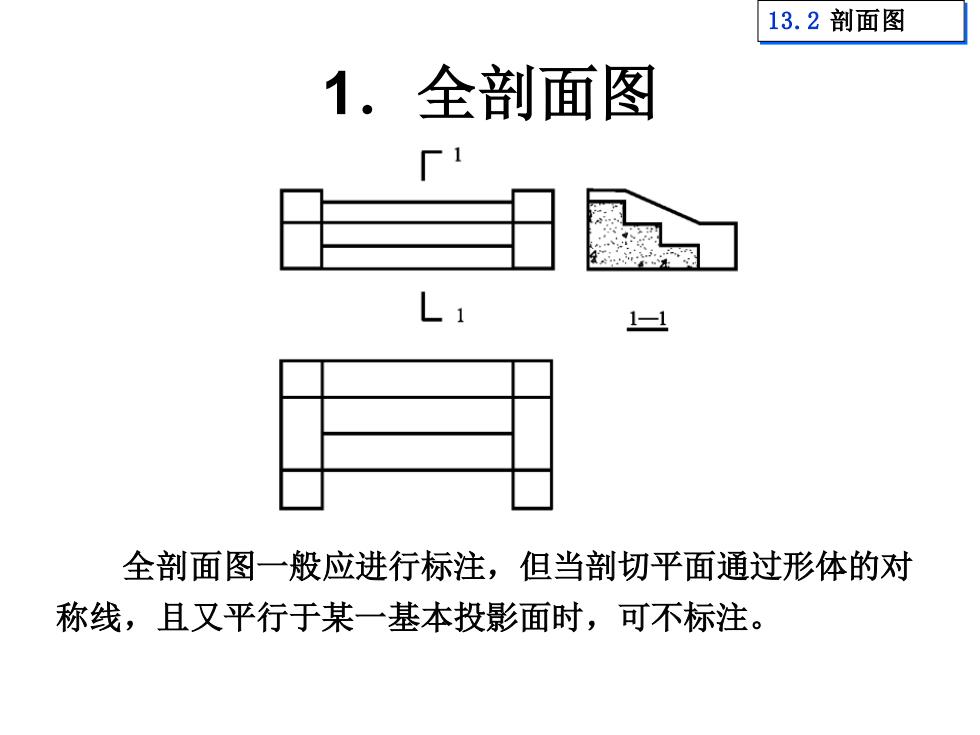

13.2剖面图 1.全剖面图 厂1 1-1 全剖面图一般应进行标注，但当剖切平面通过形体的对 称线，且又平行于某一基本投影面时，可不标注
1．全剖面图 13.2 剖面图 全剖面图一般应进行标注，但当剖切平面通过形体的对 称线，且又平行于某一基本投影面时，可不标注
13.2剖面图 2半刻面☒ 当形体的内、外部形状均较复杂，且在某个方向上的投 影为对称图形时，可以在该方向的投影图上一半画未剖切的 外部形状，另一半画剖切开后的内部形状，此时得到的剖面 图称为半剖面图。 (a)三视图 b)立体图
2．半剖面图 13.2 剖面图 当形体的内、外部形状均较复杂，且在某个方向上的投 影为对称图形时，可以在该方向的投影图上一半画未剖切的 外部形状，另一半画剖切开后的内部形状，此时得到的剖面 图称为半剖面图。 (a) 三视图 (b) 立体图
13.2剖面图 2.半剖面图 水盘的制面图 上一步 开始 1-1剖面 意换角度 观看水盘
2．半剖面图 13.2 剖面图

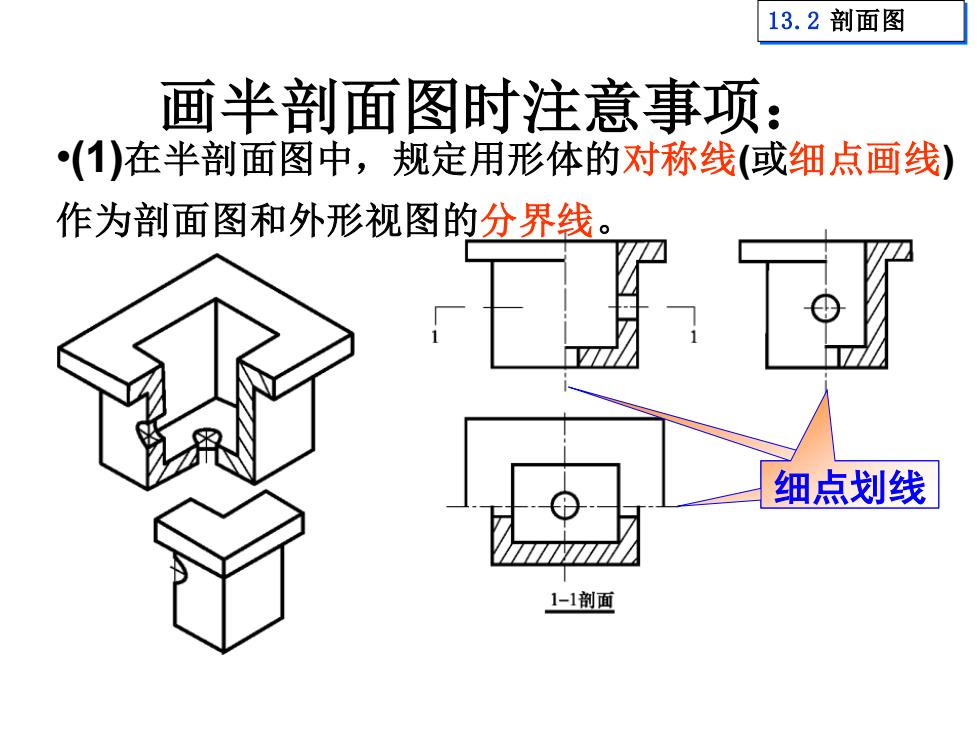

13.2剖面图 画半剖面图时注意事项： ()在半剖面图中，规定用形体的对称线（或细点画线） 作为剖面图和外形视图的分界线。 细点划线 1-1剖面
画半剖面图时注意事项： •(1)在半剖面图中，规定用形体的对称线(或细点画线) 作为剖面图和外形视图的分界线。 细点划线 13.2 剖面图
13.2剖面图 “2半蚩荆卿蔬膏事要形的竖直 对称线的右方，或水平对称线下方； 右方 下方 1-1剖面
•(2)半剖面图中的半个剖面通常画在图形的竖直 画半剖面图时注意事项： 对称线的右方，或水平对称线下方； 下方 右方 13.2 剖面图
