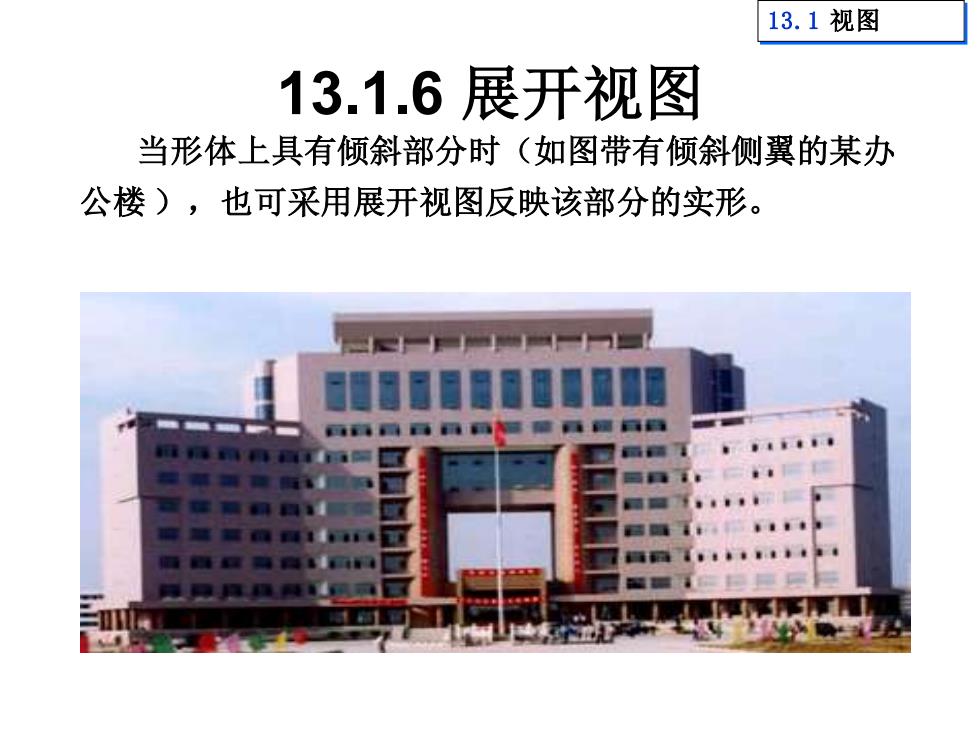

13.1视图 13.1.6展开视图 当形体上具有倾斜部分时（如图带有倾斜侧翼的某办 公楼)，也可采用展开视图反映该部分的实形
13.1.6 展开视图 13.1 视图 当形体上具有倾斜部分时（如图带有倾斜侧翼的某办 公楼 ），也可采用展开视图反映该部分的实形
13.1视图 13.1.6展开视图 倾斜部分旋转到与中间部分同一平面内，然后作房屋 的正立面图。展开视图的配置与基本视图的配置相同，但 是必须在图名后加注“展开”。 0000 南立面图（展）
13.1 视图 倾斜部分旋转到与中间部分同一平面内，然后作房屋 的正立面图。展开视图的配置与基本视图的配置相同，但 是必须在图名后加注“展开”。 13.1.6 展开视图

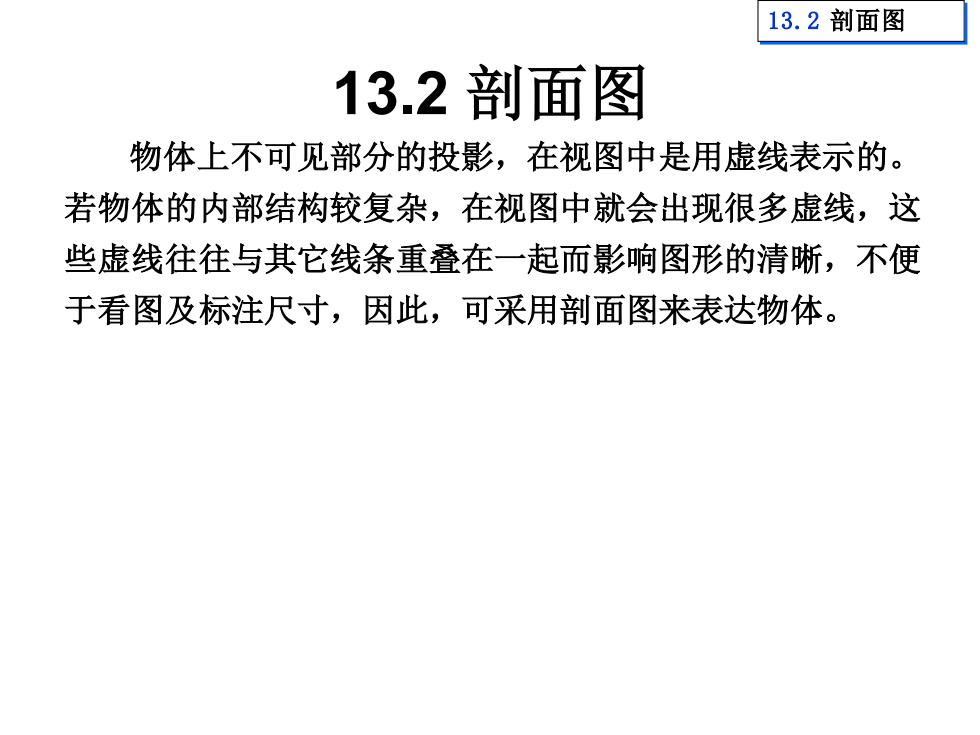

13.2剖面图 13.2剖面图 物体上不可见部分的投影，在视图中是用虚线表示的。 若物体的内部结构较复杂，在视图中就会出现很多虚线，这 些虚线往往与其它线条重叠在一起而影响图形的清晰，不便 于看图及标注尺寸，因此，可采用剖面图来表达物体
13.2 剖面图 13.2 剖面图 物体上不可见部分的投影，在视图中是用虚线表示的。 若物体的内部结构较复杂，在视图中就会出现很多虚线，这 些虚线往往与其它线条重叠在一起而影响图形的清晰，不便 于看图及标注尺寸，因此，可采用剖面图来表达物体

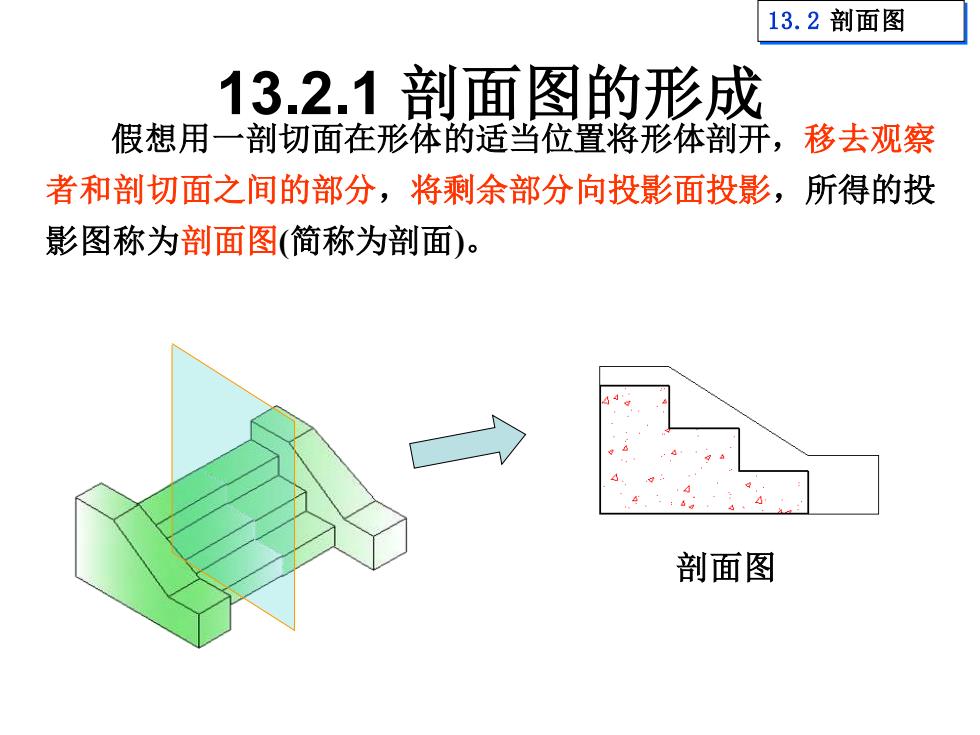

13.2剖面图 13.2.1剖面图的形成 假想用一剖切面在形体的适当位置将形体剖开，移去观察 者和剖切面之间的部分，将剩余部分向投影面投影，所得的投 影图称为剖面图（简称为剖面）。 剖面图
剖面图 13.2.1 剖面图的形成 13.2 剖面图 假想用一剖切面在形体的适当位置将形体剖开，移去观察 者和剖切面之间的部分，将剩余部分向投影面投影，所得的投 影图称为剖面图(简称为剖面)

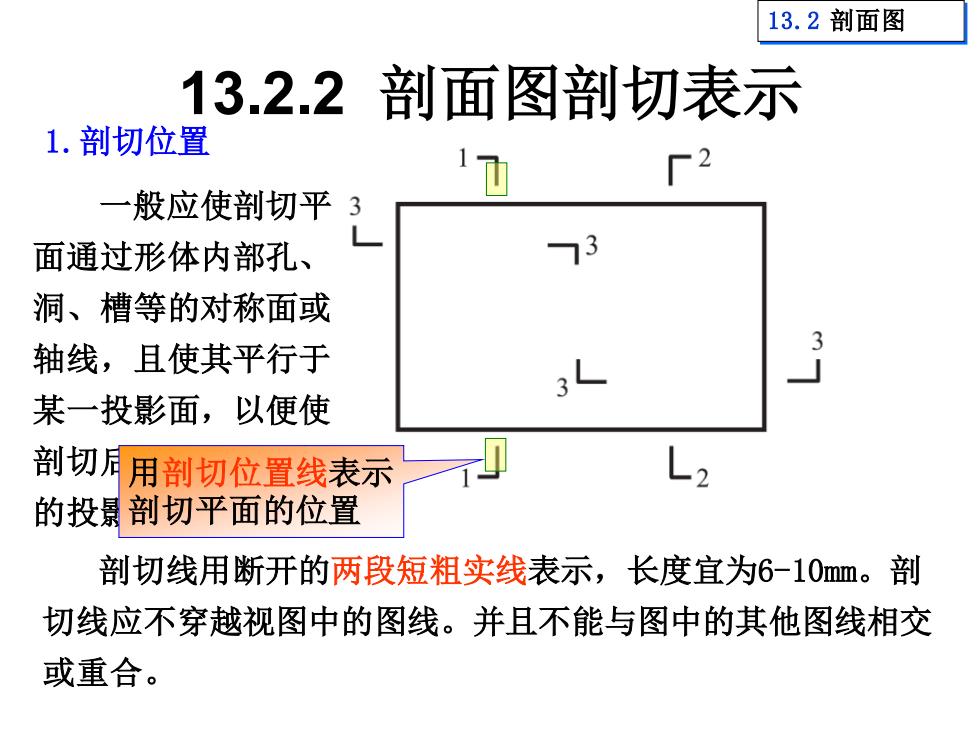

13.2剖面图 13.2.2 剖面图剖切表示 1.剖切位置 1 厂2 一般应使剖切平3 面通过形体内部孔、 73 洞、槽等的对称面或 3 轴线，且使其平行于 3L 某一投影面，以便使 剖切用剖切位置线表示 L2 的投景剖切平面的位置 剖切线用断开的两段短粗实线表示，长度宜为6-10mm。剖 切线应不穿越视图中的图线。并且不能与图中的其他图线相交 或重合
一般应使剖切平 面通过形体内部孔、 洞、槽等的对称面或 轴线，且使其平行于 某一投影面，以便使 剖切后的孔、洞、槽 的投影反映实形。 1.剖切位置 剖切线用断开的两段短粗实线表示，长度宜为6-10mm。剖 切线应不穿越视图中的图线。并且不能与图中的其他图线相交 或重合。 13.2.2 剖面图剖切表示 13.2 剖面图 用剖切位置线表示 剖切平面的位置
