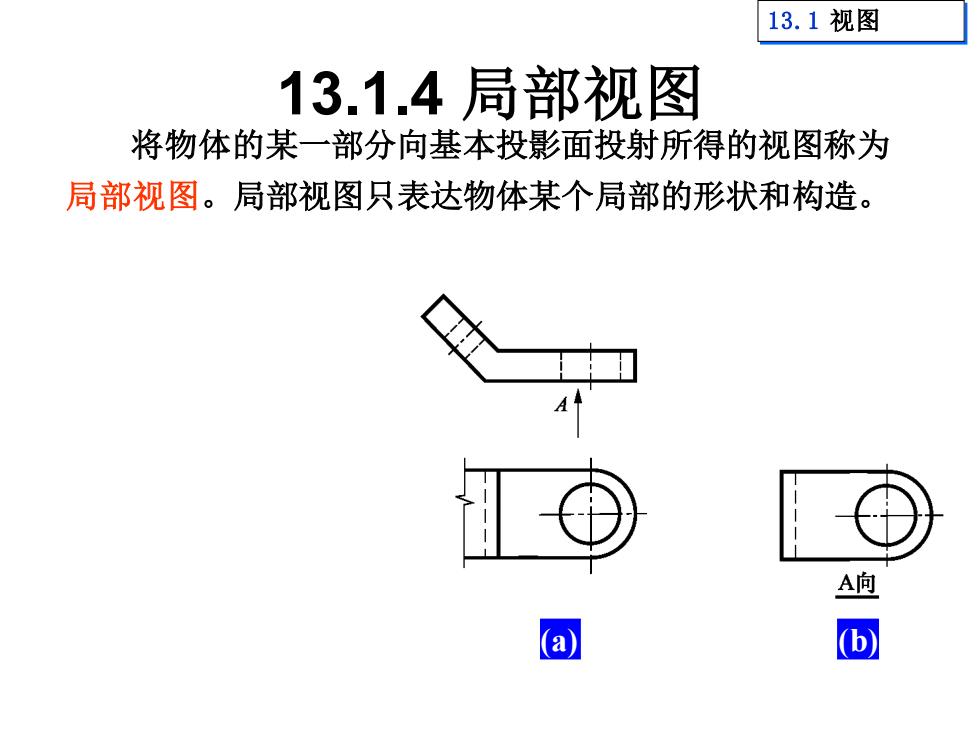

13.1视图 13.1.4局部视图 将物体的某一部分向基本投影面投射所得的视图称为 局部视图。局部视图只表达物体某个局部的形状和构造。 A向 (a) (b)
13.1.4 局部视图 13.1 视图 将物体的某一部分向基本投影面投射所得的视图称为 局部视图。局部视图只表达物体某个局部的形状和构造。 (a) (b)

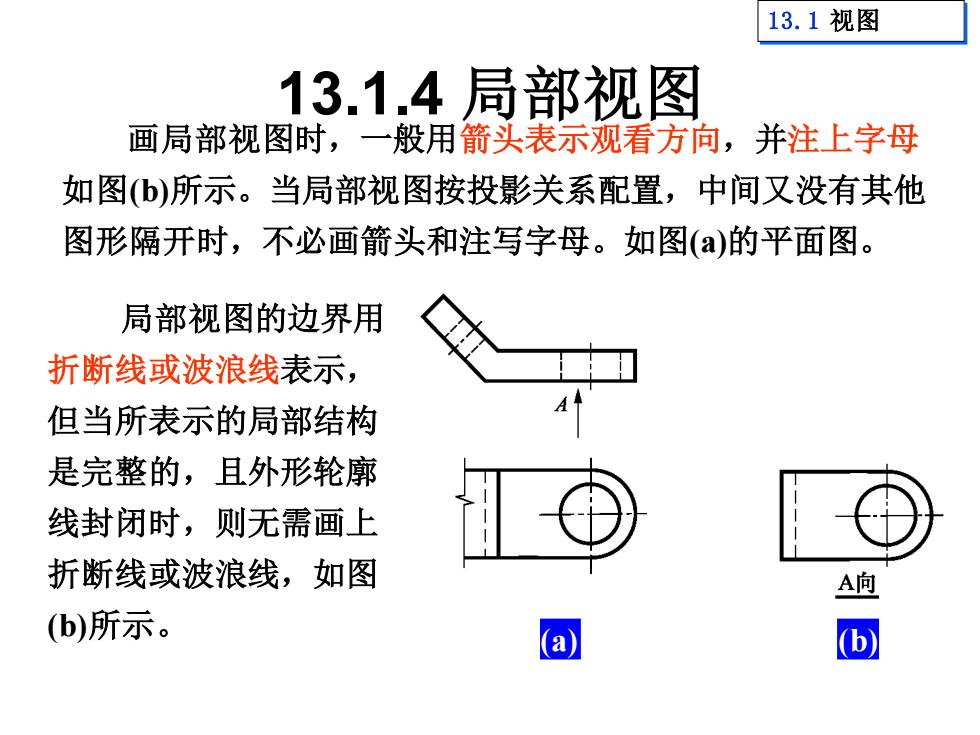

13.1视图 13.1.4局部视图 画局部视图时，一般用箭头表示观看方向，并注上字母 如图(b)所示。当局部视图按投影关系配置，中间又没有其他 图形隔开时，不必画箭头和注写字母。如图(a)的平面图。 局部视图的边界用 折断线或波浪线表示， 但当所表示的局部结构 是完整的，且外形轮廓 线封闭时，则无需画上 折断线或波浪线，如图 A向 (b)所示。 (a (b)
13.1.4 局部视图 13.1 视图 画局部视图时，一般用箭头表示观看方向，并注上字母 如图(b)所示。当局部视图按投影关系配置，中间又没有其他 图形隔开时，不必画箭头和注写字母。如图(a)的平面图。 局部视图的边界用 折断线或波浪线表示， 但当所表示的局部结构 是完整的，且外形轮廓 线封闭时，则无需画上 折断线或波浪线，如图 (b)所示。 (a) (b)

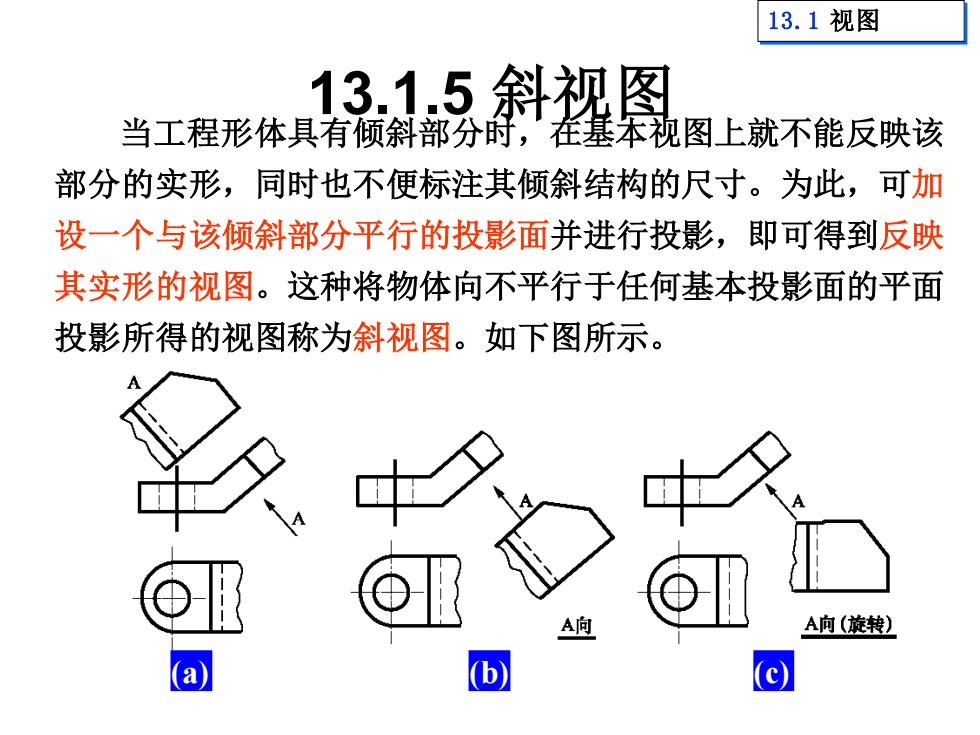

13.1视图 13.1.5斜视图 当工程形体具有倾斜部分时，在基本视图上就不能反映该 部分的实形，同时也不便标注其倾斜结构的尺寸。为此，可加 设一个与该倾斜部分平行的投影面并进行投影，即可得到反映 其实形的视图。这种将物体向不平行于任何基本投影面的平面 投影所得的视图称为斜视图。如下图所示。 A向 A向（旋栽） (a (c)
13.1.5 斜视图 13.1 视图 当工程形体具有倾斜部分时，在基本视图上就不能反映该 部分的实形，同时也不便标注其倾斜结构的尺寸。为此，可加 设一个与该倾斜部分平行的投影面并进行投影，即可得到反映 其实形的视图。这种将物体向不平行于任何基本投影面的平面 投影所得的视图称为斜视图。如下图所示。 (a) (b) (c)

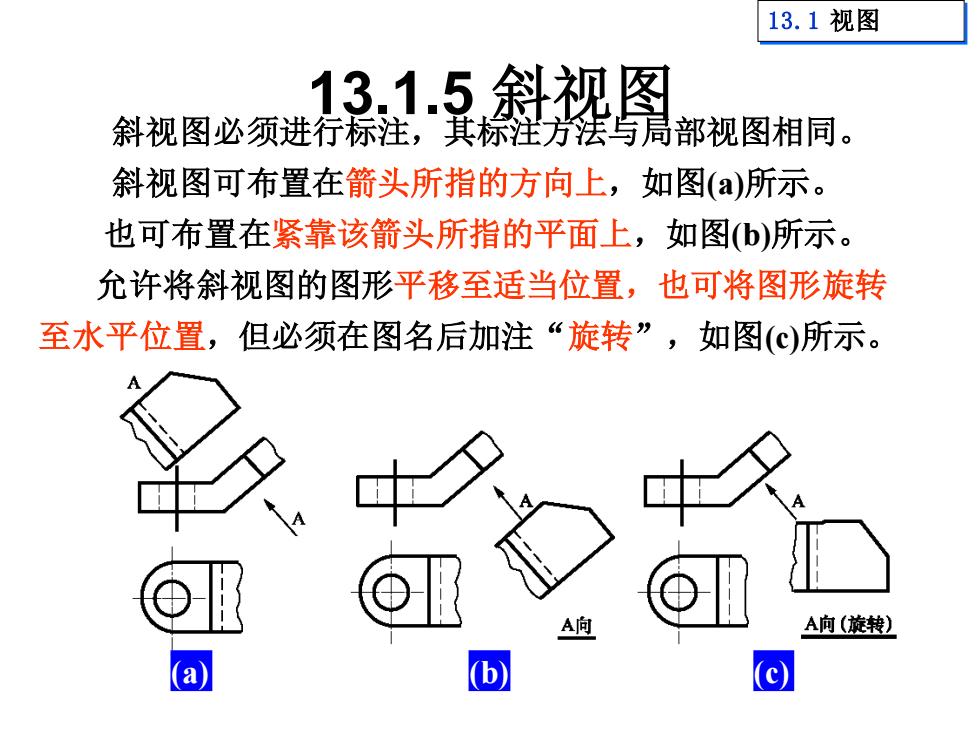

13.1视图 13.1.5斜视图 斜视图必须进行标注，其标注方法与局部视图相同。 斜视图可布置在箭头所指的方向上，如图(a)所示。 也可布置在紧靠该箭头所指的平面上，如图(b)所示。 允许将斜视图的图形平移至适当位置，也可将图形旋转 至水平位置，但必须在图名后加注“旋转”，如图(c)所示。 A向（旋栽） (b)
13.1.5 斜视图 13.1 视图 (a) (b) (c) 斜视图必须进行标注，其标注方法与局部视图相同。 斜视图可布置在箭头所指的方向上，如图(a)所示。 也可布置在紧靠该箭头所指的平面上，如图(b)所示。 允许将斜视图的图形平移至适当位置，也可将图形旋转 至水平位置，但必须在图名后加注“旋转”，如图(c)所示

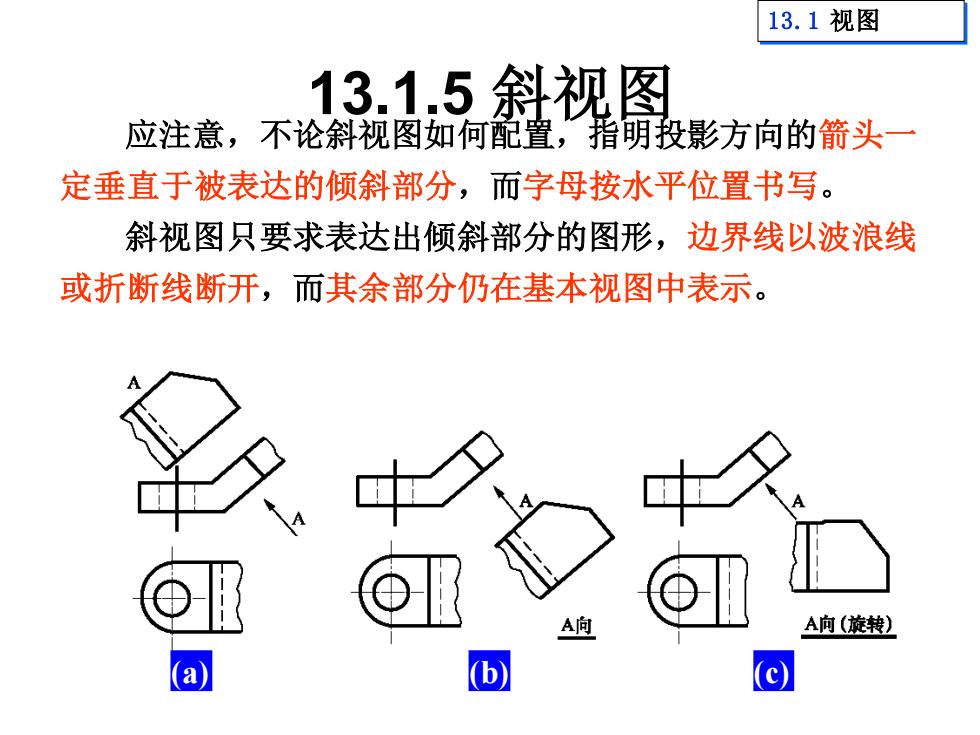

13.1视图 13.1.5斜视图 应注意，不论斜视图如何配置，指明投影方向的箭头一 定垂直于被表达的倾斜部分，而字母按水平位置书写。 斜视图只要求表达出倾斜部分的图形，边界线以波浪线 或折断线断开，而其余部分仍在基本视图中表示。 A向（旋栽） (a) (c)
13.1.5 斜视图 13.1 视图 (a) (b) (c) 应注意，不论斜视图如何配置，指明投影方向的箭头一 定垂直于被表达的倾斜部分，而字母按水平位置书写。 斜视图只要求表达出倾斜部分的图形，边界线以波浪线 或折断线断开，而其余部分仍在基本视图中表示
