13.1视图 13.1.2基本视图 ● 对于较为复杂的工程形体，三视图往往不能满 足需要，则需要增加新的投影面，画出新的视图来 表达。即在三视图的基础上，再增加三个分别平行 于H、V、W面的亲n日工”nau 就形盛了六个投影无 率辐塞本视。 左侧立面图(W) 背立面图 (V1) 底面图 (H) 右侧立面图 (W1)
13.1.2 基本视图 • 对于较为复杂的工程形体，三视图往往不能满 足需要，则需要增加新的投影面，画出新的视图来 表达。即在三视图的基础上，再增加三个分别平行 于 H、V、W 面的新投影面 H1、V1 和 W1 , 这样， 就形成了六个投影面和六个视图，通常称为基本投 影面和基本视图。 13.1 视图 正立面图 (V) 平面图 (H) 左侧立面图 (W) 背立面图 (V1) 底面图 (H1) 右侧立面图 (W1)
13.1视图 13.12,基本视图 投影规律 长对正：正立面图、底面图、平面图、背立面图； 宽相等：平面图、底面图、左侧立面图、右侧立面图； 高平齐：正立面图、左侧立面图、右侧立面图、背立面图。 底面图 正立面图 (V) 平面图 (H) 右侧立面图 正立而图 左侧立面图 背立面图 左侧立面图 (W) 背立面图 (V1) 底面图 (H) 平面图 右侧立面图 (W1)

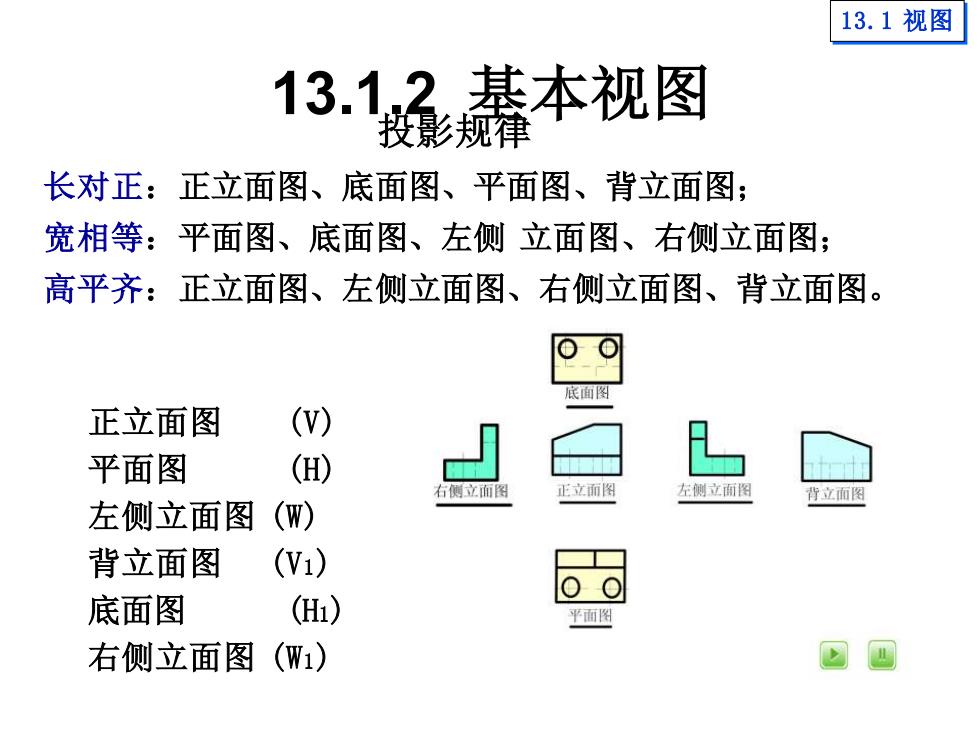

13.1.2 基本视图 13.1 视图 正立面图 (V) 平面图 (H) 左侧立面图 (W) 背立面图 (V1) 底面图 (H1) 右侧立面图 (W1) 长对正：正立面图、底面图、平面图、背立面图； 宽相等：平面图、底面图、左侧 立面图、右侧立面图； 高平齐：正立面图、左侧立面图、右侧立面图、背立面图。 投影规律
13.1视图 13.1.2基本视图 在实际工作中，为了谷理地利用图纸 可以将各个视图的位置进行配置。此时， 每个视图均应标注图名。 底面图 H bt缸 右侧立面图 正立面图 左侧立面图 背立面图 平而图

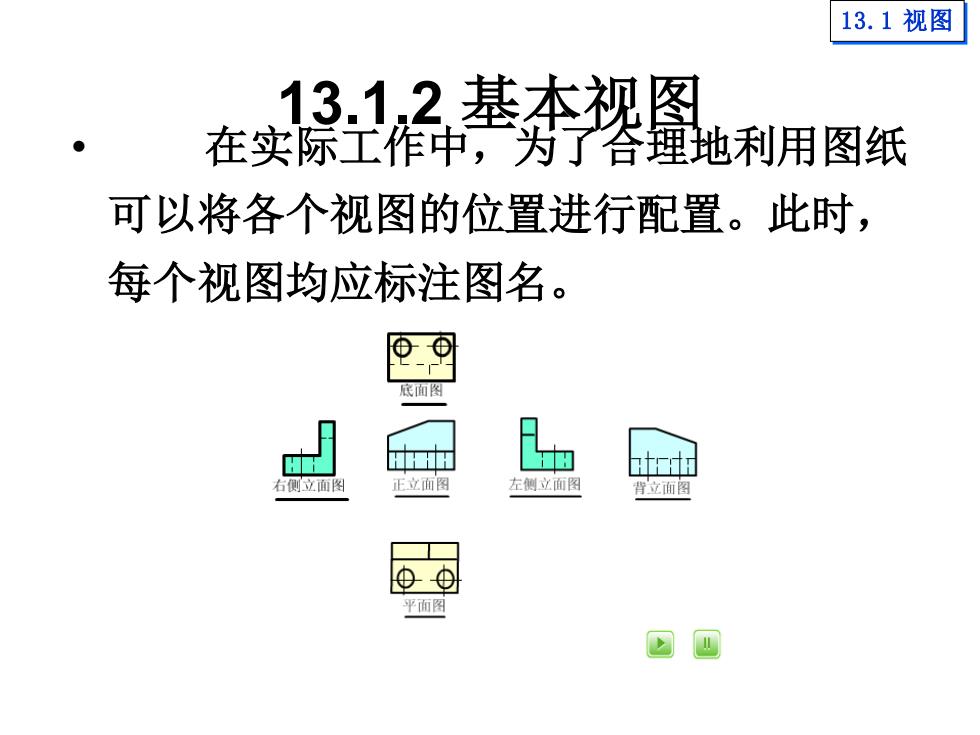

13.1.2 基本视图 13.1 视图 • 在实际工作中，为了合理地利用图纸 可以将各个视图的位置进行配置。此时， 每个视图均应标注图名
13.1视图 13.1.3镜像视图 在房屋建筑图中一般不采用底面图，但有些建筑物如梁、 柱在楼板的下面。其平面图，用虚线画出，图形显得杂乱， 会给读图带来不便。如果把镜面放在物体的下面，代替水平 投影面，梁、柱等在镜面中反射得到的图像，称为镜像视图。 图名为“平面图（镜像）
13.1.3 镜像视图 13.1 视图 在房屋建筑图中一般不采用底面图，但有些建筑物如梁、 柱在楼板的下面。其平面图，用虚线画出，图形显得杂乱， 会给读图带来不便。如果把镜面放在物体的下面，代替水平 投影面，梁、柱等在镜面中反射得到的图像，称为镜像视图。 图名为“平面图（镜像）
13.1视图 13.1.3镜像视图 平面图虚线太多， 图形显得杂乱。 把镜面放在物体的 下面，代替水平投影 平面图 面，在镜面中反射得 到的图像，称为镜像 视图。在平面图后注 写“镜像” 平面图（镜像）

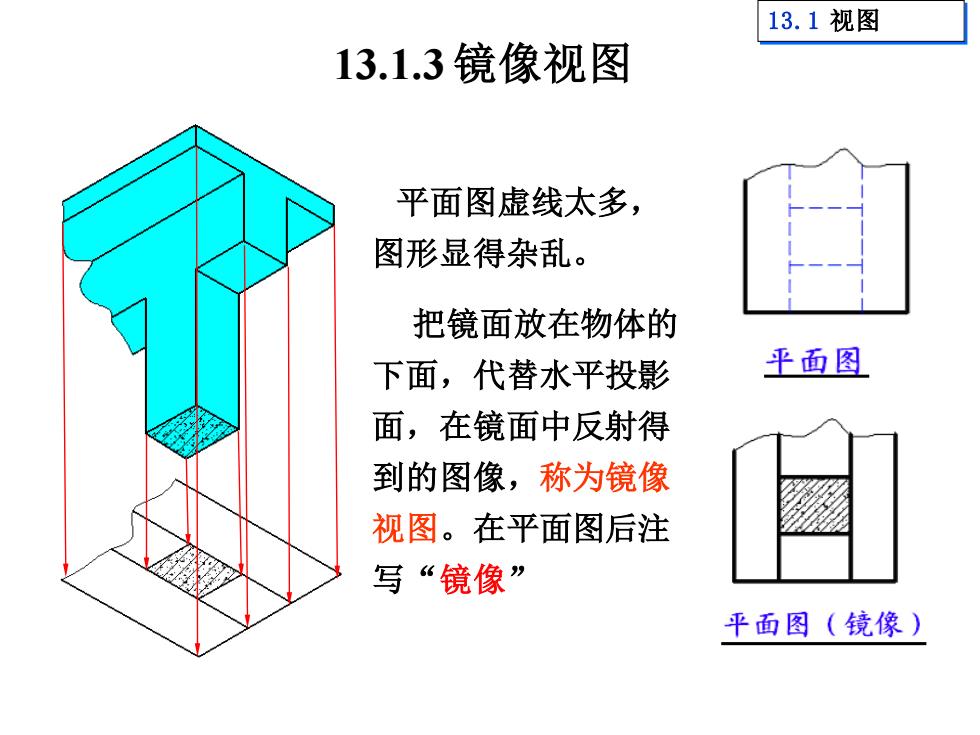

13.1 视图 13.1.3 镜像视图 平面图虚线太多， 图形显得杂乱。 把镜面放在物体的 下面，代替水平投影 面，在镜面中反射得 到的图像，称为镜像 视图。在平面图后注 写“镜像
