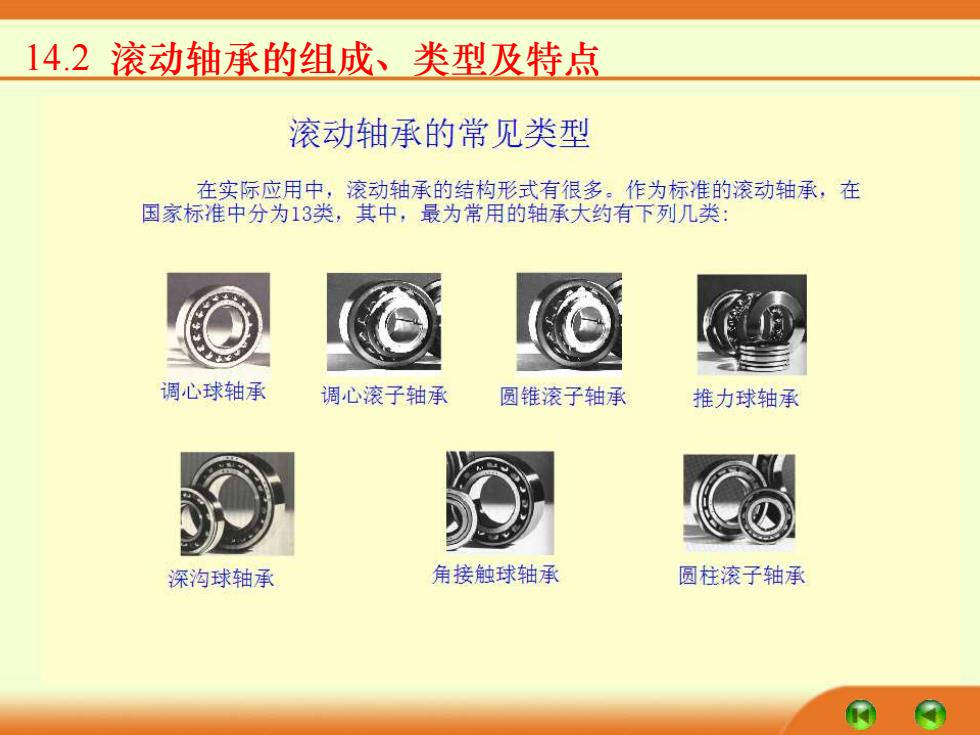

14.2滚动轴承的组成、类型及特点 滚动轴承的常见类型 在实际应用中，滚动轴承的结构形式有很多。作为标准的滚动轴承，在 国家标准中分为13类，其中，最为常用的轴承大约有下列几类： 调心球轴承 调心滚子轴承 圆锥滚子轴承 推力球轴承 深沟球轴承 角接触球轴承 圆柱滚子轴承
14.2 滚动轴承的组成、类型及特点

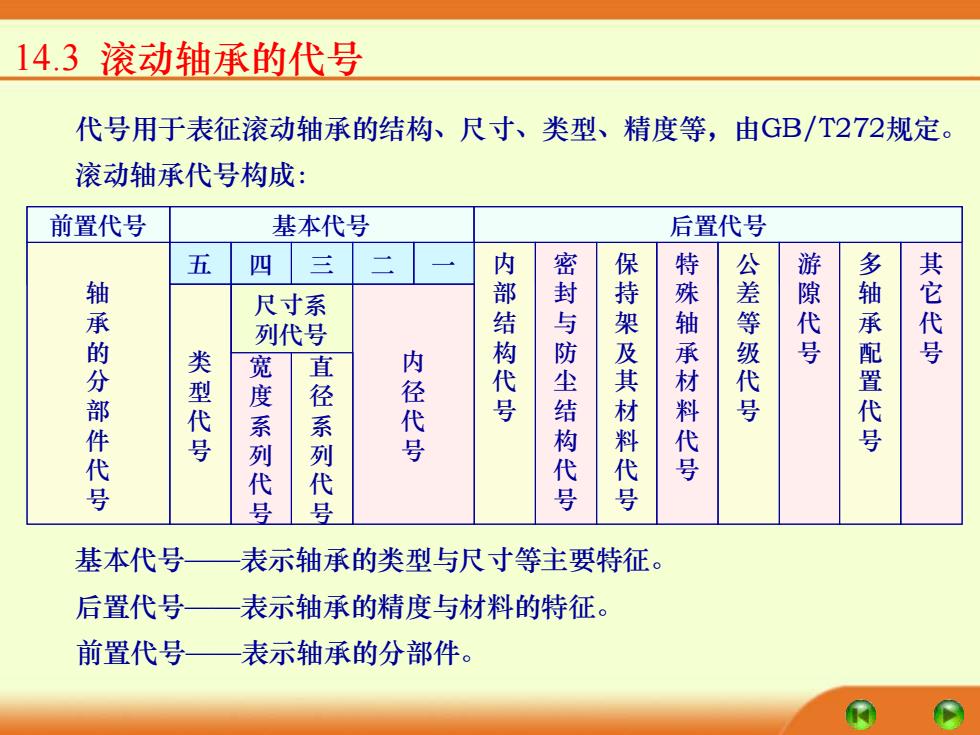

14.3滚动轴承的代号 代号用于表征滚动轴承的结构、尺寸、类型、精度等，由GB/T272规定。 滚动轴承代号构成： 前置代号 基本代号 后置代号 五 四 三 尺寸系 轴承的分部件代号 列代号 内部结构代号 保持架及其材料代 特殊轴承材料代号 公差等级代号 游隙代号 多轴承 其它代号 类型代号 宽 直 度系 系 配置代号 径代号 密封与防尘结构代号 代号 代号 基本代号 表示轴承的类型与尺寸等主要特征。 后置代号 表示轴承的精度与材料的特征。 前置代号 表示轴承的分部件
14.3 滚动轴承的代号 前置代号 基本代号 后置代号 轴 承 的 分 部 件 代 号 内 部 结 构 代 号 密 封 与 防 尘 结 构 代 号 保 持 架 及 其 材 料 代 号 特 殊 轴 承 材 料 代 号 公 差 等 级 代 号 游 隙 代 号 多 轴 承 配 置 代 号 其 它 代 号 五 四 三 二 一 类 型 代 号 尺寸系 列代号 内 径 代 号 宽 度 系 列 代 号 直 径 系 列 代 号 滚动轴承代号构成： 代号用于表征滚动轴承的结构、尺寸、类型、精度等，由GB/T272规定。 前置代号——表示轴承的分部件。 基本代号——表示轴承的类型与尺寸等主要特征。 后置代号——表示轴承的精度与材料的特征
14.3滚动轴承的代号 14.滚动轴承代号的构成 前置代号 基本代号 后置代号 字母 字母和数字 字母和数字 X×X ×X XX 内部结构 成套轴承 的分部件 密封、防尘与外部 类 宽 直 内 形状变化 型代号 度系利代号 经系列代号 代号 保持架结构、材料改 变及轴承材料改变 公差等级和游隙 其它
14.3 滚动轴承的代号
14.4滚动轴承类型的选择 14.4.1影响轴承承载能力的参数 1.游隙 内、外滚道与滚动体之间的间隙称为游隙，即为当一个座圈固定时，另 一座圈沿径向或间隙或轴向的最大移动量。 游隙可影响轴承的运动精度、寿命、噪声、承载能力等。 径向游隙 轴向游隙ua a） b) ©
14.4 滚动轴承类型的选择 14.4.1 影响轴承承载能力的参数 1.游隙 内、外滚道与滚动体之间的间隙称为游隙，即为当一个座圈固定时，另 一座圈沿径向或间隙或轴向的最大移动量。 游隙可影响轴承的运动精度、寿命、噪声、承载能力等

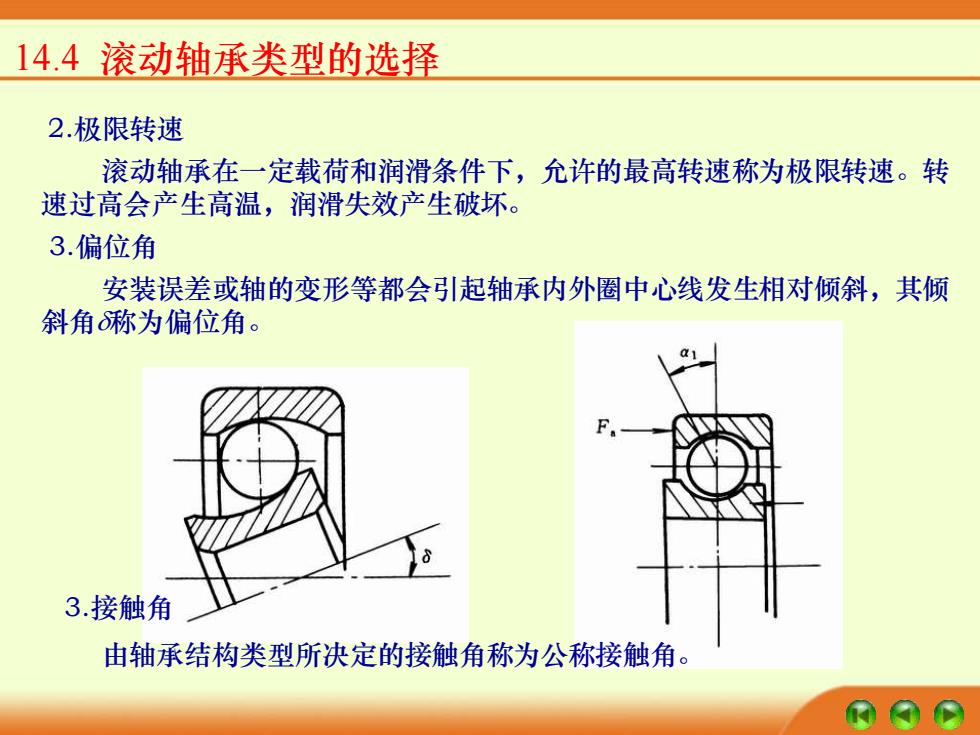

14.4滚动轴承类型的选择 2.极限转速 滚动轴承在一定载荷和润滑条件下，允许的最高转速称为极限转速。转 速过高会产生高温，润滑失效产生破坏。 3.偏位角 安装误差或轴的变形等都会引起轴承内外圈中心线发生相对倾斜，其倾 斜角称为偏位角。 3.接触角 由轴承结构类型所决定的接触角称为公称接触角
14.4 滚动轴承类型的选择 2.极限转速 滚动轴承在一定载荷和润滑条件下，允许的最高转速称为极限转速。转 速过高会产生高温，润滑失效产生破坏。 3.偏位角 安装误差或轴的变形等都会引起轴承内外圈中心线发生相对倾斜，其倾 斜角d称为偏位角。 3.接触角 由轴承结构类型所决定的接触角称为公称接触角
