14.2滚动轴承的组成、类型及特点 ■滚动轴承的内外圈和滚动体应具有较高的硬度和接触疲劳强度、良好的 耐磨性和冲击韧性。 >一般用特殊轴承钢制造，常用材料有GCr15、GCr15SiMn、GCr6、 GCr9等 ■滚动轴承的工作表面必须经磨削抛光，以提高其接触疲劳强度。 ■保持架多用低碳钢板通过冲压成形方法制造，也可采用有色金属或塑料 等材料。 ■为适应某些特殊要求，有些滚动轴承还要附加其他特殊元件或采用特殊 结构，如轴承无内圈或外圈、带有防尘密封结构或在外圈上加止动环等
14.2 滚动轴承的组成、类型及特点 滚动轴承的内外圈和滚动体应具有较高的硬度和接触疲劳强度、良好的 耐磨性和冲击韧性。 ➢一般用特殊轴承钢制造，常用材料有GCr15、GCr15SiMn、GCr6、 GCr9等 滚动轴承的工作表面必须经磨削抛光，以提高其接触疲劳强度。 保持架多用低碳钢板通过冲压成形方法制造，也可采用有色金属或塑料 等材料。 为适应某些特殊要求，有些滚动轴承还要附加其他特殊元件或采用特殊 结构，如轴承无内圈或外圈、带有防尘密封结构或在外圈上加止动环等

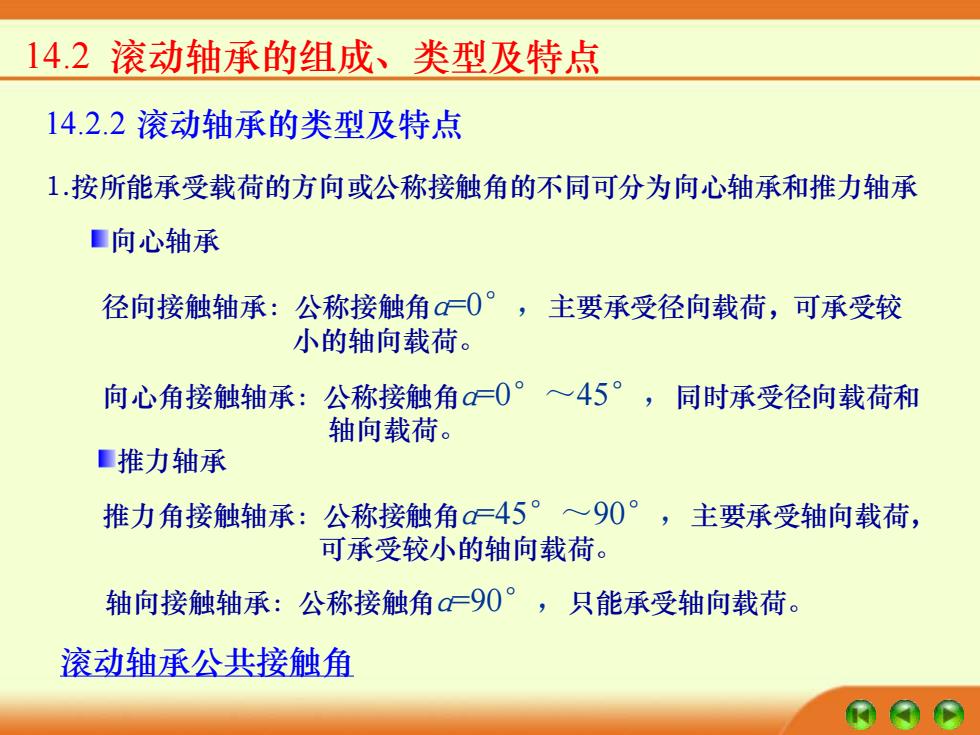

14.2滚动轴承的组成、类型及特点 14.2.2滚动轴承的类型及特点 1.按所能承受载荷的方向或公称接触角的不同可分为向心轴承和推力轴承 ■向心轴承 径向接触轴承：公称接触角a0°，主要承受径向载荷，可承受较 小的轴向载荷。 向心角接触轴承：公称接触角a=0°~45°，同时承受径向载荷和 轴向载荷。 ■推力轴承 推力角接触轴承：公称接触角a45°90°，主要承受轴向载荷， 可承受较小的轴向载荷。 轴向接触轴承：公称接触角=90°，只能承受轴向载荷。 滚动轴承公共接触角
14.2 滚动轴承的组成、类型及特点 14.2.2 滚动轴承的类型及特点 1.按所能承受载荷的方向或公称接触角的不同可分为向心轴承和推力轴承 向心轴承 径向接触轴承：公称接触角α=0° ，主要承受径向载荷，可承受较 小的轴向载荷。 向心角接触轴承：公称接触角α=0° ～45° ，同时承受径向载荷和 轴向载荷。 推力轴承 推力角接触轴承：公称接触角α=45° ～90° ，主要承受轴向载荷， 可承受较小的轴向载荷。 轴向接触轴承：公称接触角α=90° ，只能承受轴向载荷。 滚动轴承公共接触角
14.2滚动轴承的组成、类型及特点 各类滚动轴承的公称接触角 向心轴承 推力轴承 轴承种类 径向轴承 角接触 径向轴承 角接触 接触角a a=0° 0°<u≤459 45°<a<90° a=90° 图例 球车 公称接触角：为滚动体与套园接触处的公法线与轴承径向平面 (垂直于轴承轴心线的平面)之间的夹角
14.2 滚动轴承的组成、类型及特点
14.2滚动轴承的组成、类型及特点 2.按滚动体的种类 可分为球轴承和滚 子轴承 球轴承 >在外廓尺寸相同的 条件下，滚子轴承比 球轴承的承载能力和 耐冲击能力都好，但 球轴承摩擦小、高速 性能好。 滚子轴承
14.2 滚动轴承的组成、类型及特点 2.按滚动体的种类 可分为球轴承和滚 子轴承 ➢在外廓尺寸相同的 条件下，滚子轴承比 球轴承的承载能力和 耐冲击能力都好，但 球轴承摩擦小、高速 性能好。 球 轴 承 滚 子 轴 承
14.2滚动轴承的组成、类型及特点 3.按工作时能否调心可分为调心轴承和非调心轴承。 4.按安装轴承时其内、外圈可否分别安装，分为可分离轴承和不可分离轴承。 5.按公差等级可分为0、6、5、4、2级滚动轴承，其中2级精度最高，0级 为普通级。另外还只有用于圆锥滚子轴承的6x公差等级。 6.按照运动方式可分为回转运动轴承和直线运动轴承
3.按工作时能否调心可分为调心轴承和非调心轴承。 14.2 滚动轴承的组成、类型及特点 4.按安装轴承时其内、外圈可否分别安装，分为可分离轴承和不可分离轴承。 5.按公差等级可分为0、6、5、4、2级滚动轴承，其中2级精度最高，0级 为普通级。另外还只有用于圆锥滚子轴承的6x公差等级。 6.按照运动方式可分为回转运动轴承和直线运动轴承
